Was ist ein Fehlerstromschutzschalter?

A Fehlerstromschutzschalter(RCCB) ist ein wichtiges elektrisches Sicherheitsgerät, das Personen und Eigentum vor Stromschlägen, Brandgefahr und Kriechströmen schützen soll. In modernen elektrischen Systemen, in denen private, gewerbliche und industrielle Lasten immer komplexer werden, spielen FI-Schutzschalter eine wesentliche Rolle bei der Gewährleistung einer sicheren Stromverteilung. Dieser Artikel bietet einen umfassenden Leitfaden zum Verständnis der Funktionsweise von RCCBs, warum sie wichtig sind, wie man das richtige Modell auswählt, allgemeine Installationspraktiken, Wartungstipps und reale Anwendungen. Es hilft den Lesern auch bei der Lösung praktischer Probleme wie lästiges Auslösen, falsche Dimensionierung und Systemkompatibilitätsprobleme.

Inhaltsverzeichnis

• 1. Einführung in den Fehlerstromschutzschalter
• 2. Funktionsweise eines Fehlerstromschutzschalters
• 3. Arten von FI-Schutzschaltern und ihre Unterschiede
• 4. Hauptvorteile und Schutzmechanismen
• 5. RCCB vs. MCB vs. RCBO
• 6. So wählen Sie den richtigen FI-Schutzschalter aus
• 7. Installationsrichtlinien und Best Practices
• 8. Häufige Probleme und Fehlerbehebung
• 9. Wartung und Prüfung
• 10. Anwendungen in verschiedenen Branchen
• 11. Sicherheitsstandards und Einhaltung
• 12. Häufig gestellte Fragen
• 13. Fazit

1. Einführung in den Fehlerstromschutzschalter

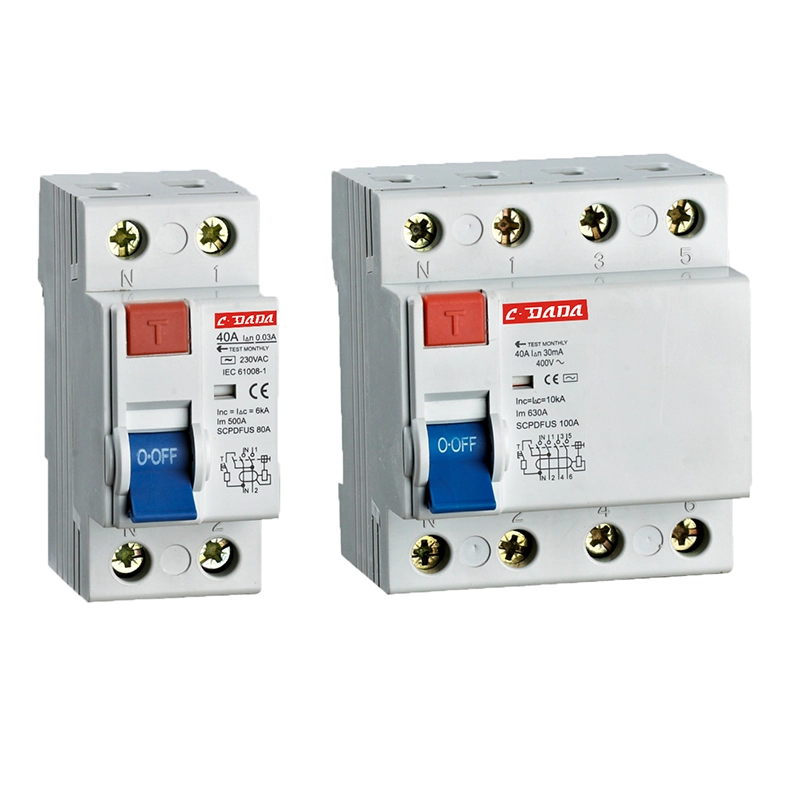

Ein Fehlerstromschutzschalter (RCCB) ist ein elektrisches Schutzgerät, das einen Stromkreis trennt, wenn ein Ungleichgewicht zwischen stromführenden und neutralen Strömen festgestellt wird. Dieses Ungleichgewicht weist typischerweise auf einen Leckstrom zum Boden hin, der für Menschen gefährlich sein oder zu elektrischen Bränden führen kann.

Im Gegensatz zu Standard-Schutzgeräten schützen FI-Schutzschalter nicht vor Überlast oder Kurzschlüssen. Stattdessen besteht ihre Hauptaufgabe darin, die persönliche Sicherheit zu gewährleisten, indem sie selbst kleine Leckströme erkennen – oft nur 30 mA.

2. Funktionsweise eines Fehlerstromschutzschalters

Das Funktionsprinzip eines Fehlerstromschutzschalters basiert auf dem aktuellen Kirchhoffschen Gesetz, das besagt, dass der Strom, der in einen Stromkreis eindringt, dem Strom entsprechen muss, der ihn verlässt. Wenn es einen Unterschied gibt, deutet dies auf eine Undichtigkeit hin.

Im Inneren des FI-Schutzschalters überwacht ein Stromwandler kontinuierlich die spannungsführenden und neutralen Leiter. Unter normalen Bedingungen heben sich die Magnetfelder gegenseitig auf. Tritt jedoch eine Leckage auf, löst die Unwucht den Auslösemechanismus aus.

• Normalzustand: Phasenstrom = Neutralstrom
• Fehlerzustand: Phasenstrom ≠ Neutralstrom
• Auslöseaktion: Stromkreis wird sofort getrennt (Millisekunden)

Diese schnelle Reaktion macht FI-Schutzschalter äußerst effektiv bei der Verhinderung von Stromschlägen.

3. Arten von FI-Schutzschaltern und ihre Unterschiede

Unterschiedliche Anwendungen erfordern unterschiedliche Arten von FI-Schutzschaltern. Nachfolgend finden Sie eine Aufschlüsselung der häufigsten Typen:

4. Hauptvorteile und Schutzmechanismen

FI-Schutzschalter bieten mehrere Schutzschichten, die sie in modernen elektrischen Systemen unverzichtbar machen:

• Schutz vor Stromschlägen:Verhindert tödliche Unfälle durch sofortiges Trennen fehlerhafter Stromkreise.
• Brandschutz:Stoppt Leckströme, die zu einer Überhitzung der Verkabelung führen können.
• Geräteschutz:Reduziert Schäden durch Erdschlüsse.
• Hohe Empfindlichkeit:Erkennt Leckströme bereits ab 10–30 mA.
• Schnelle Reaktionszeit:Auslösungen innerhalb von Millisekunden.

Diese Vorteile machen RCCBs sowohl in privaten als auch industriellen elektrischen Infrastrukturen unverzichtbar.

5. RCCB vs. MCB vs. RCBO

Viele Benutzer verwechseln RCCBs mit MCBs und RCBOs. Die folgende Tabelle verdeutlicht die Unterschiede:

In vielen Installationen werden RCCBs neben MCBs verwendet, um einen vollständigen Schutz zu erreichen.

6. So wählen Sie den richtigen FI-Schutzschalter aus

Die Auswahl des richtigen FI-Schutzschalters ist entscheidend für die Gewährleistung von Sicherheit und Systemeffizienz. Berücksichtigen Sie die folgenden Faktoren:

• Nennstrom:Passend zur Systemlast (z. B. 25 A, 40 A, 63 A).
• Empfindlichkeitsstufe:30mA für Personenschutz, 100mA–300mA für Brandschutz.
• Polzahl:2-polig für einphasige, 4-polig für dreiphasige Systeme.
• Typauswahl:AC, A oder B, abhängig von den Lasteigenschaften.
• Markenzuverlässigkeit:Wählen Sie zertifizierte Hersteller mit nachgewiesener Sicherheitsbilanz.

7. Installationsrichtlinien und Best Practices

Eine ordnungsgemäße Installation ist für die Leistung des FI-Schutzschalters von entscheidender Bedeutung. Eine falsche Verkabelung kann zu Fehlauslösungen oder Fehlauslösungen führen.

• Achten Sie auf den korrekten Phasen- und Neutralleiteranschluss.
• Installieren Sie den FI-Schutzschalter vor den Endstromkreisen.
• Vermeiden Sie es, Neutralleiter zwischen Stromkreisen zu vermischen.
• Testen Sie das Gerät nach der Installation mit der Testtaste.
• Befolgen Sie die örtlichen Elektrovorschriften und -normen.

8. Häufige Probleme und Fehlerbehebung

Selbst bei hochwertigen FI-Schutzschaltern können Probleme auftreten. Hier sind häufige Probleme und Lösungen:

• Störauslösung:Wird häufig durch Undichtigkeiten mehrerer Geräte oder schlechte Isolierung verursacht.
• Fehler beim Zurücksetzen:Könnte auf einen anhaltenden Erdschluss hinweisen.
• Keine Fahrt während des Tests:Das Gerät ist möglicherweise fehlerhaft und muss ausgetauscht werden.
• Überhitzung:Verursacht durch lockere Verbindungen oder Überlastbedingungen.

9. Wartung und Prüfung

Regelmäßige Wartung gewährleistet die langfristige Zuverlässigkeit von FI-Schutzschaltern:

• Drücken Sie monatlich die Testtaste, um den Betrieb zu überprüfen.
• Überprüfen Sie die Kabelverbindungen jährlich.
• Ersetzen Sie veraltete Geräte alle 8–10 Jahre.
• Achten Sie auf Anzeichen von Verfärbung oder Verbrennung.

10. Anwendungen in verschiedenen Branchen

Fehlerstromschutzschalter werden in verschiedenen Branchen häufig eingesetzt:

• Wohngebäude:Küchen, Badezimmer und Außenanlagen.
• Gewerbliche Einrichtungen:Büros, Einkaufszentren und Hotels.
• Industrieanlagen:Maschinenschutz- und Bedienfelder.
• Gesundheitspflege:Kritische lebenserhaltende Systeme und Labore.
• Ladestationen für Elektrofahrzeuge:Hochempfindliche Leckageerkennung.

11. Sicherheitsstandards und Einhaltung

RCCBs müssen den internationalen Sicherheitsstandards entsprechen, um Zuverlässigkeit und Leistung zu gewährleisten. Diese Standards definieren Parameter wie Auslösezeit, Leckageempfindlichkeit und Dauertests.

Die Einhaltung stellt sicher, dass das Gerät unter Fehlerbedingungen konstant funktioniert und die globalen Sicherheitserwartungen erfüllt.

12. Häufig gestellte Fragen

F1: Schützt ein FI-Schutzschalter vor Kurzschlüssen?
Nein, es schützt nur vor Erdschluss. Für den Kurzschlussschutz sind MCBs erforderlich.

F2: Warum löst mein FI-Schutzschalter häufig aus?
Dies kann auf fehlerhafte Geräte, Isolationsprobleme oder kumulative Leckagen zurückzuführen sein.

F3: Kann der FI-Schutzschalter ohne Erdung funktionieren?
Es wird nicht empfohlen. Eine ordnungsgemäße Erdung gewährleistet einen effektiven Betrieb.

F4: Wie oft sollten RCCBs getestet werden?
Mindestens einmal im Monat mit der integrierten Testtaste.

F5: Wie hoch ist die Lebensdauer eines FI-Schutzschalters?
Typischerweise 8–10 Jahre, abhängig von den Nutzungsbedingungen.

13. Fazit

Ein Fehlerstromschutzschalter ist eine der wichtigsten Sicherheitsvorrichtungen in jedem elektrischen System. Es bietet lebensrettenden Schutz, indem es Leckströme erkennt und Stromkreise innerhalb von Millisekunden trennt. Unabhängig davon, ob sie in Wohnhäusern, Fabriken oder Gewerbegebäuden eingesetzt werden, reduzieren RCCBs das Risiko von Stromschlägen und Brandgefahren erheblich.

Die Wahl des richtigen Typs, die korrekte Installation und die regelmäßige Wartung gewährleisten langfristige Sicherheit und Systemstabilität. Da der Strombedarf weiter wächst, bleiben FI-Schutzschalter ein grundlegender Bestandteil moderner Stromverteilungssysteme.
