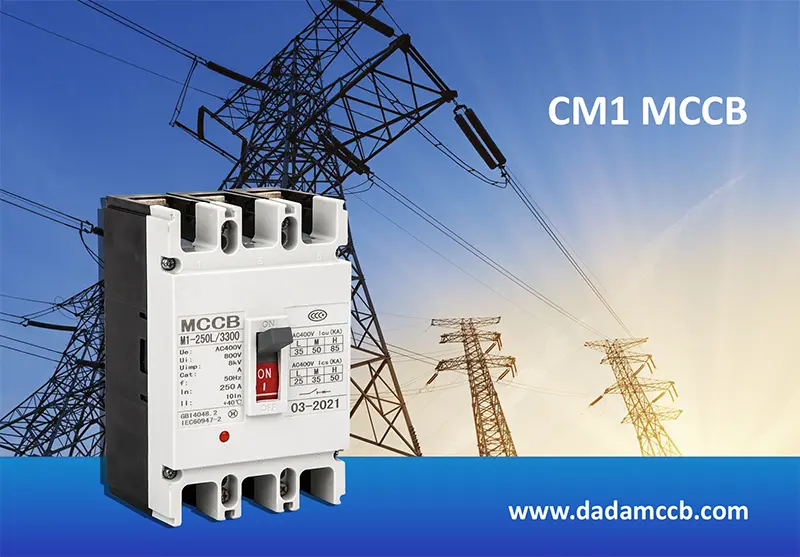

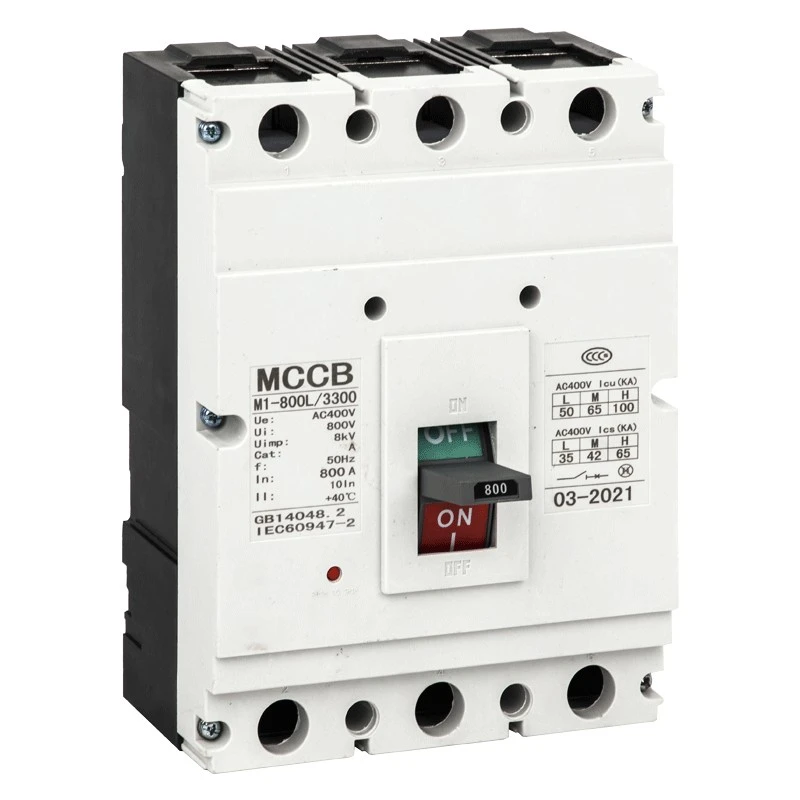

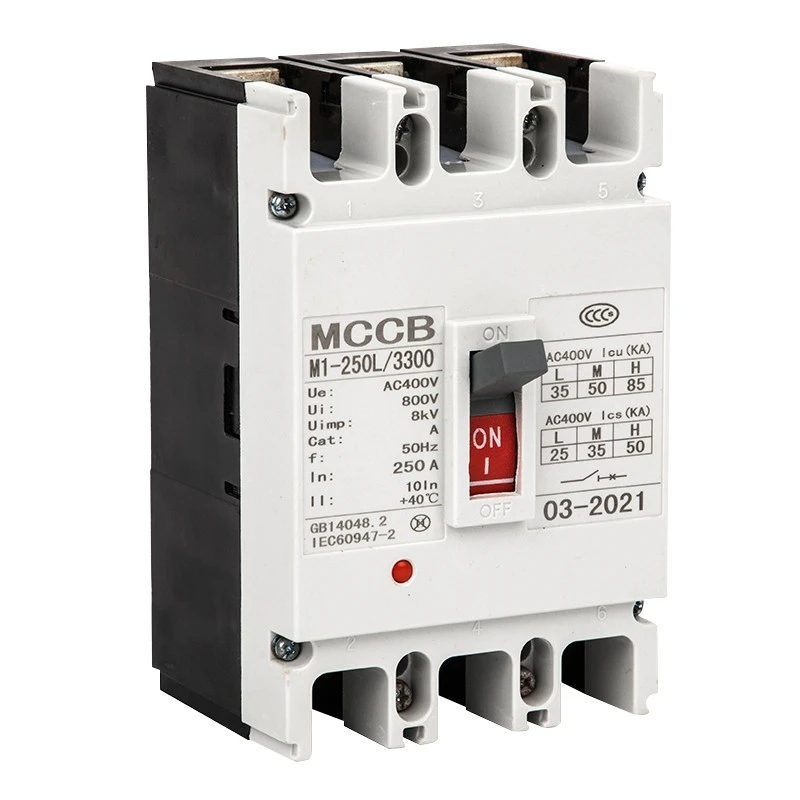

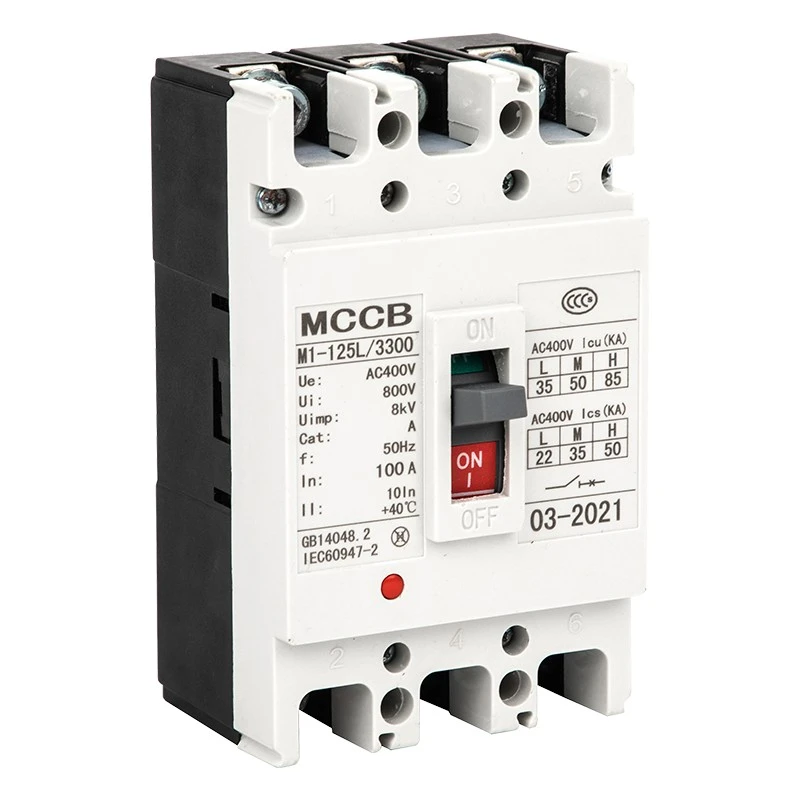

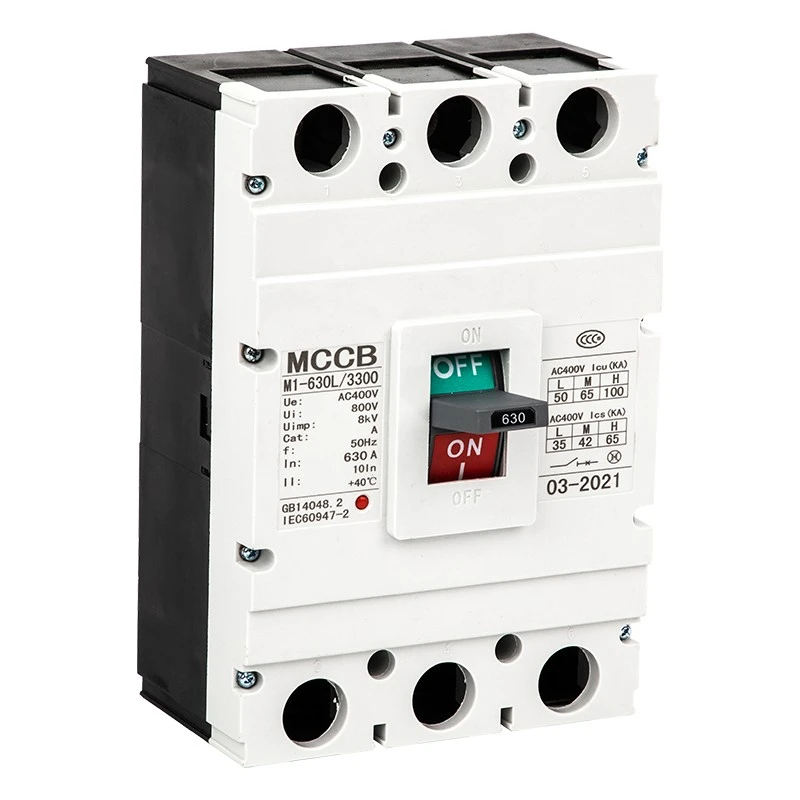

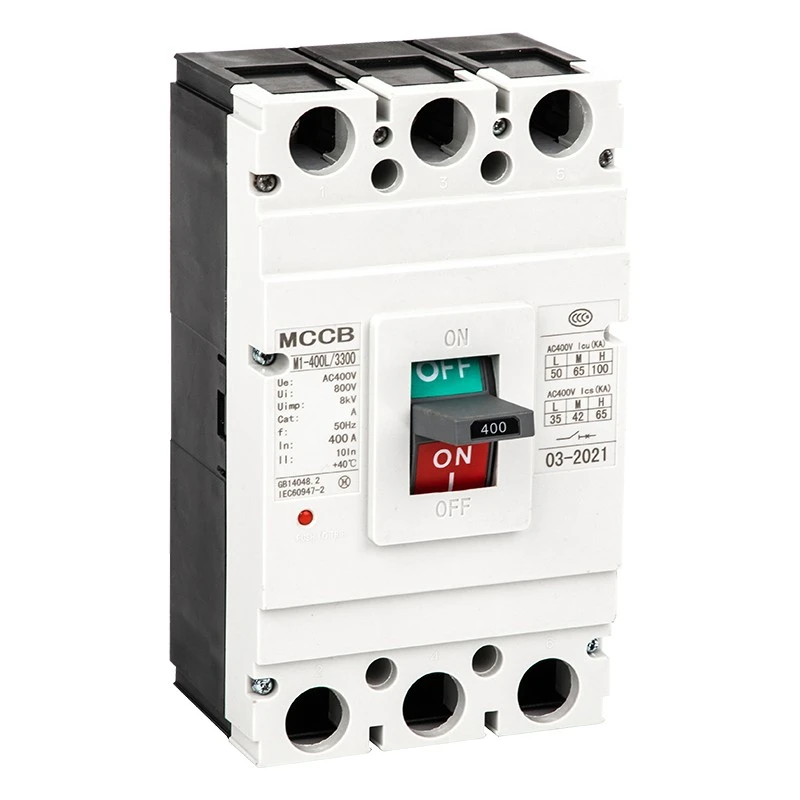

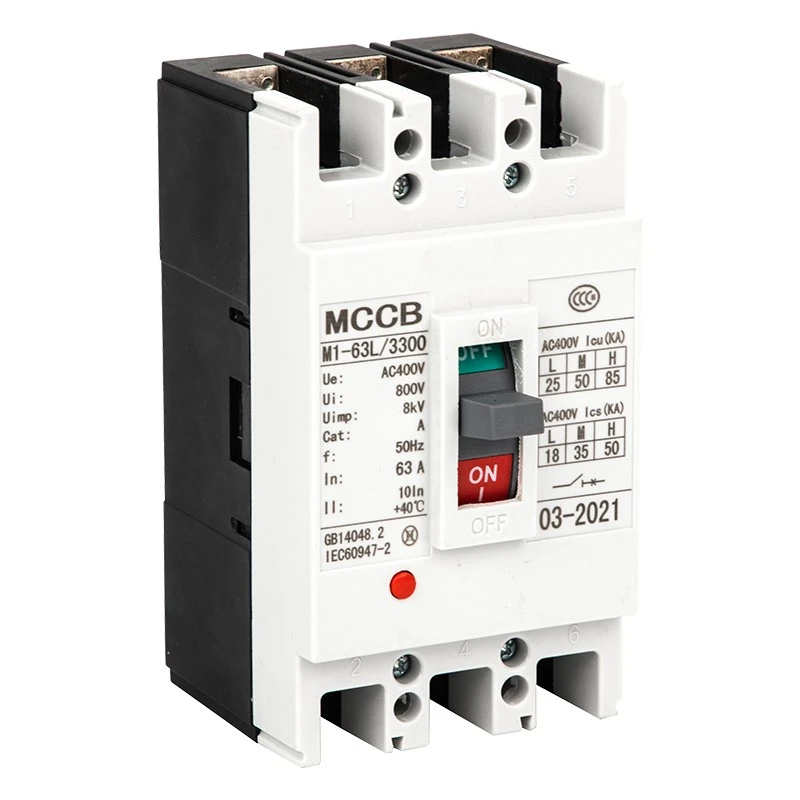

CM1 Kompaktleistungsschalter

Dieser CM1-Kompaktleistungsschalter der Serie DAM2 (CM1) ist ein leistungsstarkes Niederspannungsschutzgerät, das von Shanghai DADA Electric Co., Ltd., einem zuverlässigen Hersteller und Lieferanten in China, hergestellt wird. Mit einer Nennisolationsspannung von bis zu 800 V, einer Nennbetriebsspannung von 400 V/690 V und einem Nennstrom von 63 A bis 1600 A wird es häufig für die Stromverteilung, den Schaltkreisschutz, die Motorsteuerung und seltene Schaltvorgänge verwendet.

Diese Serie unterstützt die vertikale und horizontale Installation, entspricht der Norm IEC60947-2 und bietet vollständigen Überlast-, Kurzschluss- und Unterspannungsschutz für Stromversorgungsgeräte.

Produktmerkmale

★ Nennisolationsspannung: 800 V; Arbeitsspannung: 400 V/690 V

★ Strombereich: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Bruchleistung: L Standard, M mittel, H hoher Bruchtyp

★ Thermisch-magnetische und elektromagnetische Dual-Release-Modi

★ Vertikale/horizontale Installation, geeignet für den isolierten Einsatz

★ Großer Umgebungstemperaturbereich: -5℃~+40℃

★ Höhe ≤2000m, Verschmutzungsgrad 3

Anwendungen

Der CDADA CM1 Kompaktleistungsschalter wird häufig in industriellen und zivilen Stromverteilungssystemen eingesetzt, darunter Fabriken, Gebäude, Rechenzentren, Kraftwerke, Infrastruktur, mechanische Ausrüstung und Stromverteilerschränke. Es wird auch zum Motorschutz, zur Stromkreisumwandlung und zur sicheren Stromversorgung in der Bau-, Metallurgie-, Petrochemie- und anderen Industriezweigen eingesetzt.

Technische Parameter

★ Standards: IEC60947-2, GB14048.2

★ Frequenz: Wechselstrom 50 Hz/60 Hz

★ Pol: 1P, 2P, 3P, 4P

★ Auslösung: Thermisch-magnetisch (doppelt), elektromagnetisch (sofort)

★ Sofortige Einstellung: Verteilungstyp 10 Zoll ± 20 %; Motortyp 12 Zoll ± 20 %

★ Installation: Verkabelung vorne, Verkabelung hinten, steckbar

★ Bedienung: Manueller, elektrischer Antriebsmechanismus

Umrisse und Einbaumaße

Unser CM1 MCCB bietet vollständige Abmessungsdaten für 63A–1600A-Modelle, einschließlich Frontverkabelung, Heckverkabelung und Stecktyp. Verschiedene Rahmengrößen (63/100/225/400/630/800/1250/1600) haben die passenden H-, H1- und H2-Abmessungen für den Standard-Schrankeinbau. Die Höhe des manuellen und elektrischen Betätigungsmechanismus ist ebenfalls standardisiert, um die Montage zu erleichtern.

Zubehör und Funktionen

Internes Zubehör

★ Arbeitsstromauslöser: 70–110 % Nennspannung für zuverlässige Auslösung

★ Unterspannungsauslöser: 35–70 % Spannungsabfall für automatischen Schutz

★ Hilfskontakt & Alarmkontakt: Signalrückmeldung und Fehleralarm

★ Dedizierte Auslösung des Prepaid-Zählers: Auslöseverzögerung 0,5–2 s

Externes Zubehör

★ Manueller Betätigungsmechanismus

★ Elektrischer (motorischer) Antriebsmechanismus

★ Phasentrenner, Befestigungsschrauben, Sammelschienensätze

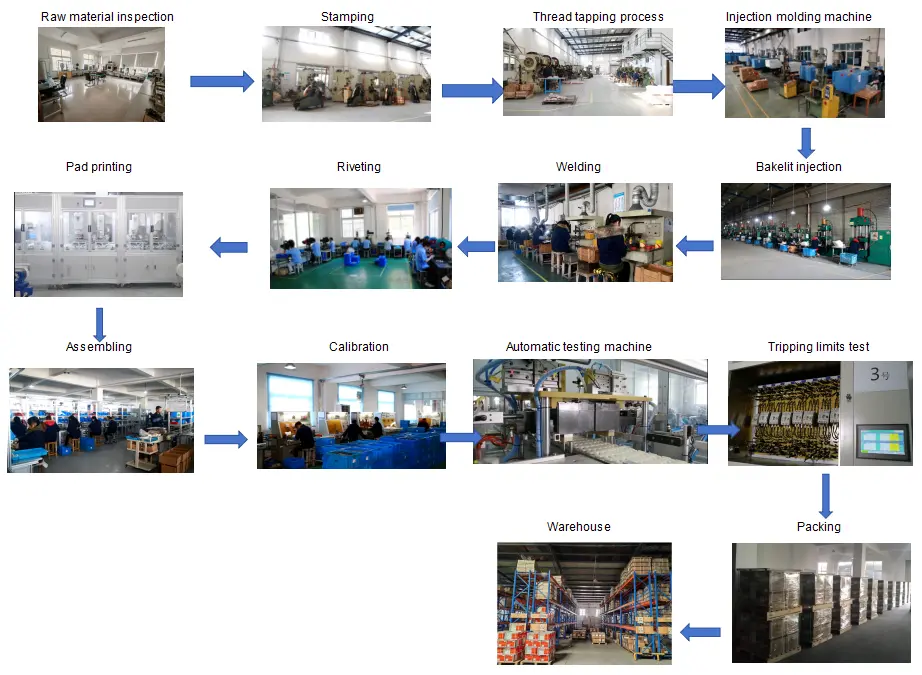

Qualitätskontrollablauf

Rohstoffinspektion → Produktionsverarbeitung → Montagelinie → Prüfung der Auslöseeigenschaften → Temperaturanstiegstest → Kurzschlusstest → Alterungstest → Prüfung des Aussehens und der Abmessungen → Verpackung → Endkontrolle vor dem Versand

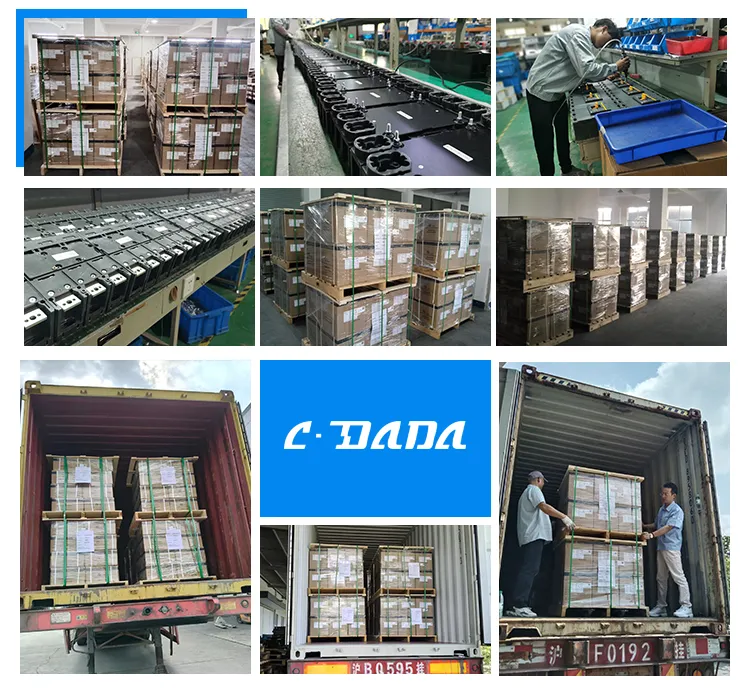

Verpackung & Versand

★ Standard-Exportkarton + Holzpalette für sicheren Transport

★ Beschriftung: Modell, Strom, Pol, Menge, Zertifikat

★ Geeignet für See-, Luft- und Landlogistik

Zertifizierungen

IEC60947-2, GB14048.2, CE, CB, ROHS und andere internationale Zulassungen.

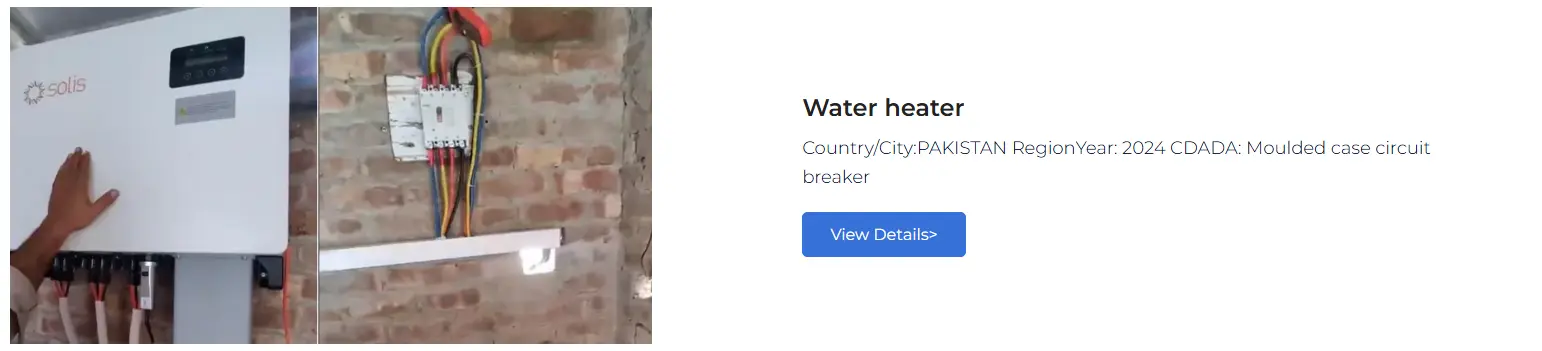

Fälle der Kundenkooperation

Die MCCB der CDADA DAM2-Serie wurden an globale Kunden geliefert, darunter Stromverteilungssystemintegratoren, Hersteller von Industrieanlagen, Schaltanlagenfabriken, Bauunternehmer und OEM-Marken in Europa, Südostasien, dem Nahen Osten, Afrika und Südamerika. Wir bieten stabile Massenlieferungen und maßgeschneiderte Lösungen für langfristige Partner.
