F-Schütz

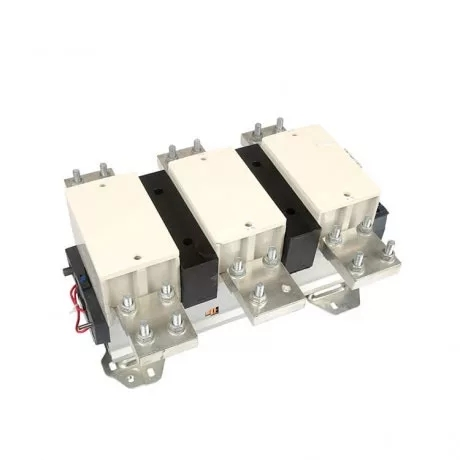

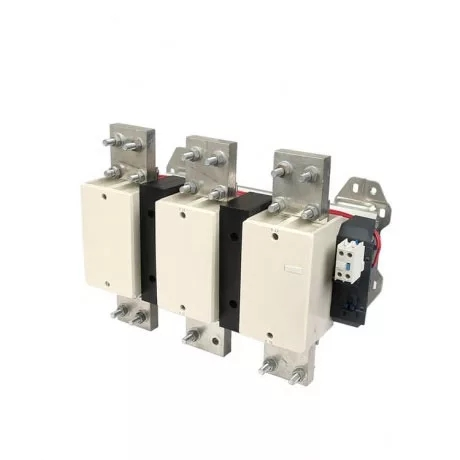

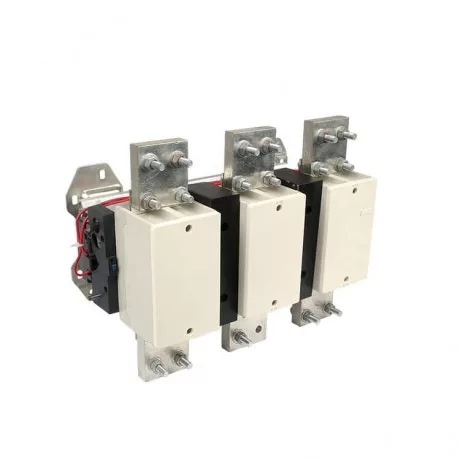

Erfüllen Sie den Leistungsbedarf großer Industrieanlagen mit dem CDADA LC1-F-Schütz der Serie F – einem Hochstrom-Wechselstromschütz, das vom professionellen Anbieter Shanghai DADA Electric CO., LTD entwickelt wurde. gemäß den Normen IEC/EN 60947-4-1. Die LC1-F-Serie wurde für die Steuerung und Leistungsschaltung von Hochleistungsmotoren entwickelt, unterstützt Nennbetriebsströme von 115 A bis 1000 A und steuert 3-Phasen-Käfigläufermotoren mit bis zu 500 kW (bei 380–415 V, AC-3-Betrieb) oder 670 kW bei 690 V.

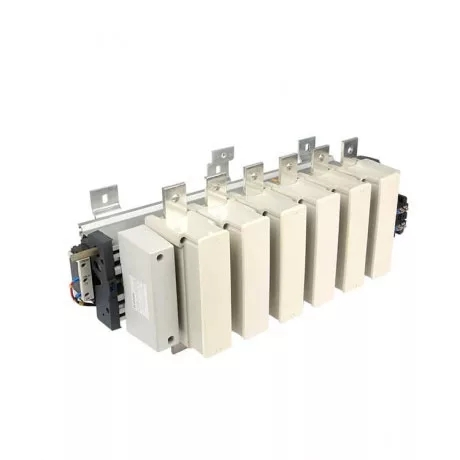

Es ist in 3-poligen oder 4-poligen Konfigurationen erhältlich und eignet sich ideal für Kompressoren, große Pumpen, Brecher, HVAC-Kühler, Bergbauausrüstung und Wasseraufbereitungsanlagen. Mit AC-3- und AC-4-Nutzungswerten bewältigt es sowohl den Standard-Motorstart als auch anspruchsvolle Anwendungen wie Stopfen oder Tippbetrieb. Das CDADA F-Schütz ist CE-zertifiziert, für eine 690-V-Isolierung ausgelegt und kann bei Umgebungstemperaturen von –5 °C bis +40 °C betrieben werden. Es bietet robuste, wartungsfreundliche Leistung selbst in rauen Umgebungen bis zu 2000 m Höhe.

Wichtige Spezifikationen

Serie: F-Schütz

Marke: CDADA | Hersteller: Shanghai DADA Electric CO.,LTD

Norm: IEC/EN 60947-4-1

Zertifizierung: CE

Pole: 3P oder 4P (bei den meisten Modellen vor Ort wählbar)

Bemessungsbetriebsstrom (AC-3): 115 A – 1000 A

Motorleistungssteuerung (AC-3):

380/415 V: 55 kW – 500 kW

660/690 V: 80 kW – 670 kW

Nutzungskategorien: AC-3 (Motor läuft), AC-4 (Einstecken/Tippen)

Nennisolationsspannung: 690 V AC

Umgebungstemperatur: –5 °C bis +40 °C

Höhe: ≤ 2000 m

Montage: Vertikal ±5°, Montagekategorie III

Spulenspannungen (AC): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Max. konventioneller Heizstrom (AC-1): Bis zu 1200 A

Technisches Datenblatt

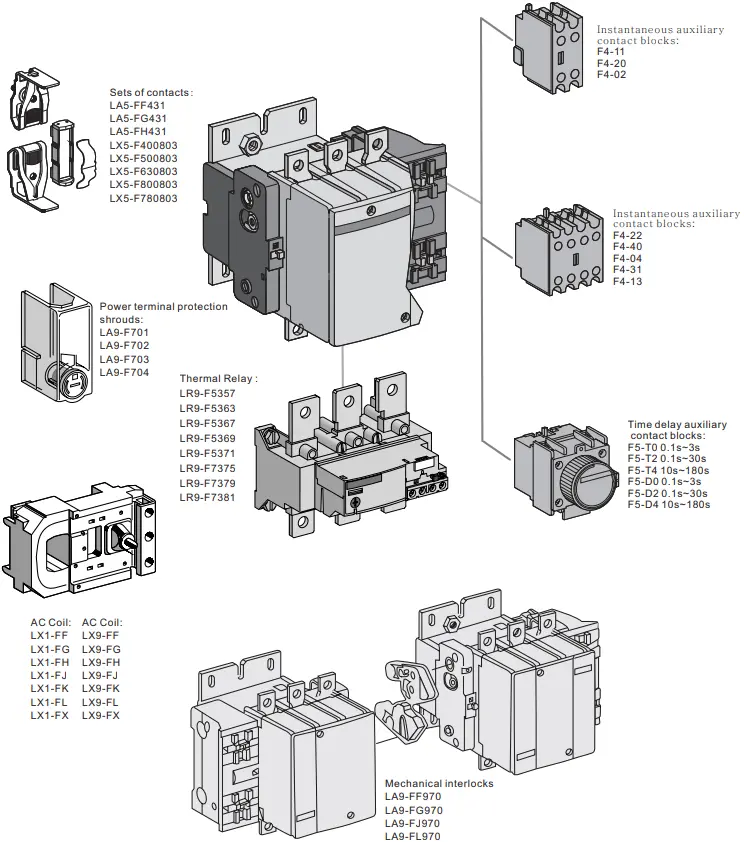

Zubehör

Warum sollten Sie sich für den CDADA F-Schütz entscheiden?

★ Echte Hochleistungsleistung

Verwaltet Motoren mit bis zu 1000 A und mehr als 500 kW – perfekt für Bergbau, Öl und Gas, Stahlwerke und kommunale Infrastruktur.

★ Globale Spannungskompatibilität

Eine große Auswahl an AC-Spulenoptionen (einschließlich 415 V, 480 V, 600 V) gewährleistet eine nahtlose Integration in europäische, nordamerikanische, nahöstliche und afrikanische Projekte.

★ AC-4-zertifiziert für anspruchsvolle Zyklen

Im Gegensatz zu einfachen Schützen hält LC1-F häufigem Reversieren, Bremsen und Joggen stand – entscheidend für Kräne, Aufzüge und Extruder.

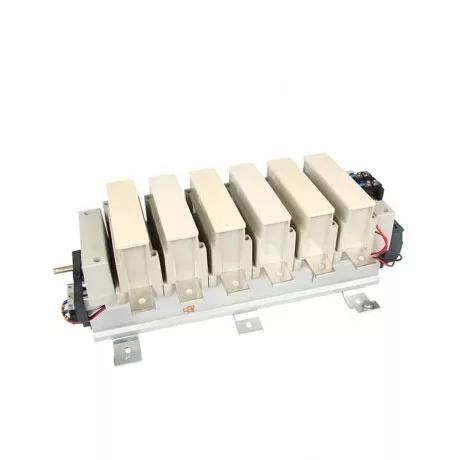

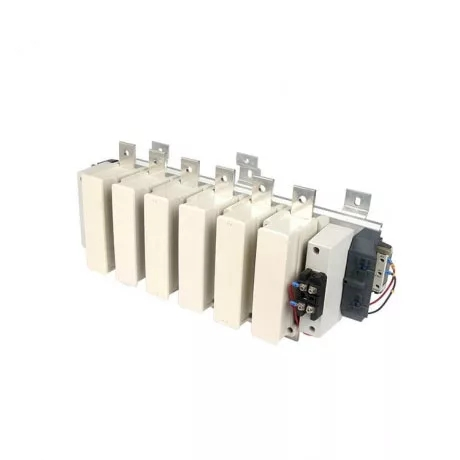

★ 4-polige Flexibilität

Schalten Sie bei Bedarf den Neutralleiter – ideal für TT-Systeme, Generatorsätze oder empfindliche Industrielasten.

★ Robustes Wärme- und Lichtbogenmanagement

Optimierte Lichtbogenkammern und Kontakte mit hoher Leitfähigkeit sorgen für eine lange elektrische Lebensdauer und geringe Wärmeentwicklung bei Dauerlast.

★ Bereit für OEM- und Schalttafelbauer

Kompatibel mit der standardmäßigen DIN-Schienen- oder Schraubmontage und passt perfekt zu den thermischen Überlastrelais von CDADA für komplette Motorstarterlösungen.

★ Wir investieren kontinuierlich in Forschung und Entwicklung, überwachen globale Standards und Markttrends und arbeiten mit Branchenexperten zusammen, um unser Produktportfolio zu verbessern.

Typische Anwendungen

Große Motorsteuerung: Brecher, Kugelmühlen, Kreiselpumpen

Energie und Versorgung: Wasser-/Abwasseranlagen, Kraftwerkshilfsanlagen

HVAC: Industriekühler, Kühltürme

Materialtransport: Förderbänder, Becherwerke

Marine & Offshore: Schiffsmotorsysteme

Erneuerbare Energien: Pumpspeicherkraftwerke, Biomasse-Einspeisesysteme

Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen Schützen der Serien D und F?

A1:

● D-Serie (z. B. LC1-D): Für leichte bis mittlere Beanspruchung (bis zu 95 A / 45 kW).

● F-Serie (LC1-F): Für schwere Industrieanwendungen (115 A–1000 A / 55 kW–500 kW+). → Die F-Serie verfügt über größere Kontaktabstände, verstärkte Lichtbogenkammern und eine höhere Kurzzeitfestigkeit.

F2: Kann ich zum Schalten des Neutralleiters ein 4P-F-Schütz verwenden?

A2: Ja. Die 4-polige Version ermöglicht die gleichzeitige Trennung aller 3 Phasen + Neutralleiter – erforderlich in einigen Sicherheits- oder Isolationsanwendungen (z. B. Generatorumschaltung).

F3: Wird noch ein Überlastrelais benötigt?

A3: Absolut. Das Schütz schaltet nur Strom – es schützt nicht vor Überlastung oder Phasenausfall. Zum Motorschutz immer ein thermisches oder elektronisches Überlastrelais verwenden.

F4: Was bedeutet „AC-4-zertifiziert“ in der Praxis?

A4: Dies bedeutet, dass das Schütz das Verstopfen des Motors (Rückwärtsbremsen) und langsame Bewegungen (kurze Stöße) sicher bewältigen kann – was bei Hebezeugen, Pressen und Mischern häufig vorkommt. Dadurch entstehen hohe Stromstöße; Die AC-4-Einstufung gewährleistet die Kontakthaltbarkeit.

F5: Warum sollten Sie sich für CDADA F Contactor gegenüber globalen Marken entscheiden?

A5: CDADA bietet:

● Echte IEC 60947-4-1-Konformität mit Testdokumentation

● Wettbewerbsfähige Preise ohne Kompromisse bei Kontakten aus Silberlegierung oder Lichtbogenunterdrückung

● Vollständiger Spulenspannungsbereich für weltweite Exporte

● Schnelle Muster- und Massenlieferung aus China

● OEM-Unterstützung: individuelle Etikettierung, Verpackung und technische Dateien (CE-Erklärung, Schaltpläne)
