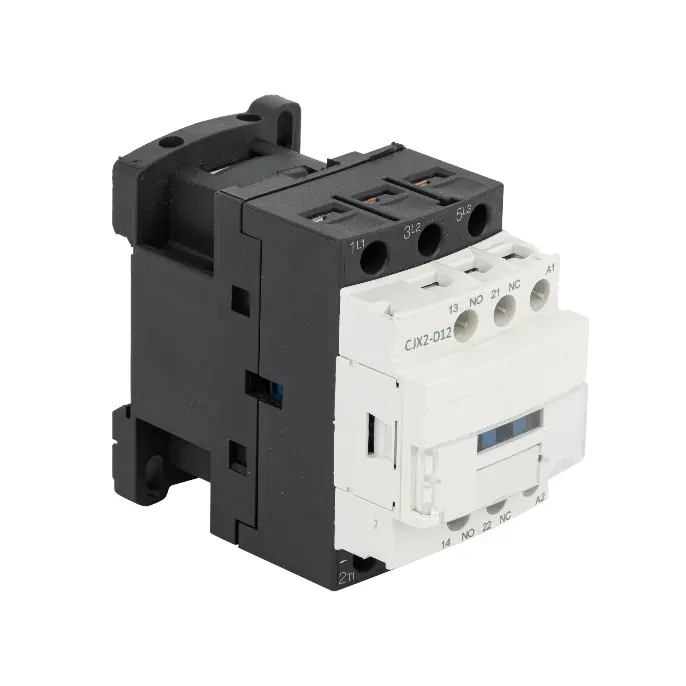

D-Schütz

Model:LC1-D Series

Shanghai DADA Electric ist ein zuverlässiger Hersteller und wir haben unsere eigene Marke, CDADA. Unser D-Schütz (LC1-D-Serie) ist nach IEC 60947-4-1 zertifiziert, 3P/4P, bis zu 620 A, AC-3/AC-4-zertifiziert. Große Auswahl an Spulenspannungen. Wir empfehlen dieses Produkt für die Motorsteuerung und industrielle Automatisierung. Kontaktieren Sie uns für ein Angebot.

Anfrage absenden

Produktbeschreibung

Konstruieren Sie zuverlässige Motorsteuerung und Leistungsschaltung mit dem CDADA LC1-D Series D Contactor, einem leistungsstarken AC-Schütz, das von Shanghai DADA Electric CO.,LTD entwickelt wurde, um die IEC/EN 60947-4-1-Standards zu erfüllen. Die für Industrie-, Gewerbe- und Infrastrukturanwendungen konzipierte LC1-D-Serie unterstützt 3-polige oder 4-polige Konfigurationen mit Nennströmen von 9 A bis 95 A (bis zu 620 A in Hochleistungsvarianten) und steuert 3-Phasen-Käfigläufermotoren mit bis zu 45 kW (bei 380–415 V, AC-3-Betrieb).

Ausgestattet mit standardmäßigen 1 Schließer + 1 Öffner-Hilfskontakten lässt es sich nahtlos in thermische Überlastrelais integrieren und sorgt so für umfassenden Motorschutz. Mit AC- oder DC-Spulenoptionen (24 V–600 V), AC-3- und AC-4-Nutzungskategorien und einem robusten Design, das für eine 690-V-Isolierung ausgelegt ist, liefert der CDADA D-Schütz zuverlässige Leistung bei häufigen Start-Stopp-Zyklen, Fördersystemen, Pumpen, Kompressoren und HVAC-Einheiten – selbst in anspruchsvollen Umgebungen mit bis zu 40 °C Umgebungstemperatur und 2000 m Höhe.

D Contactor

Wichtige Spezifikationen

Serie: D-Schütz

Marke: CDADA | Hersteller: Shanghai DADA Electric CO.,LTD

Norm: IEC/EN 60947-4-1

Zertifizierung: CE

Pole: 3P oder 4P (wählbar)

Nennbetriebsstrom (AC-3): 9A – 95A (bis zu 620A im erweiterten Bereich)

Motorleistungssteuerung (AC-3):

380/415 V: 4 kW – 45 kW

660/690 V: bis zu 45 kW

Nutzungskategorien: AC-3 (Käfigläufermotoren), AC-4 (Plugging & Inching)

Nennisolationsspannung: 690 V AC

Umgebungstemperatur: –5 °C bis +40 °C

Höhe: ≤ 2000 m

Montage: Vertikalebene ±5°, Montagekategorie III

Hilfskontakte: 1 Schließer + 1 Öffner (Standard bei allen Modellen)

Spulenoptionen:

Wechselstromspulen: 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Gleichstromspulen: 24 V, 36 V, 48 V, 110 V, 220 V

Technisches Datenblatt

Artikel		Modell	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pole			3/4	3/4	3/4	3/4	3/4
Hilfskontakt			1 Schließer + 1 Öffner	1 Schließer + 1 Öffner	1 Schließer + 1 Öffner	1 Schließer + 1 Öffner	1 Schließer + 1 Öffner
Konventioneller Heizstrom (A) AC-1			20	20	30	40	50
Als betriebsbereit eingestuft Strom (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Bemessungsisolationsspannung (V AC)			690	690	690	690	690
Macht der Kontrolle 3-phasig Käfigmotor (AC-3)	kW	220/230 V Wechselstrom 380/415 V Wechselstrom 660/690 V Wechselstrom	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC-Spule (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC-Spule (V)			24, 36, 48, 110, 220

Artikel		Modell	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pole			3/4	3/4	3/4	3/4	3/4
Hilfsstromkreis Kat: AC-15, Ue=4 15V le=0,95A Ith=10A			1 Schließer + 1 Öffner	1 Schließer + 1 Öffner	1 Schließer + 1 Öffner	1 Schließer + 1 Öffner	1 Schließer + 1 Öffner
Konventioneller Heizstrom (A) AC-1			60	80	80	110	110
Als betriebsbereit eingestuft Strom (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Bemessungsisolationsspannung (V AC)			690	690	690	690	690
Macht der Kontrolle 3-phasig Käfigmotor (AC-3)	KW	220/230 V Wechselstrom 380/415 V Wechselstrom 660/690 V Wechselstrom	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC-Spule (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC-Spule (V)			24, 36, 48, 110, 220

Artikel			Modell		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pole					3		3		3		3/4		3/4
Konventioneller Heizstrom (A) AC-1					200		200		200		275		280
Als betriebsbereit eingestuft Strom (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Bemessungsisolationsspannung (V AC)					690		690		690		690		690
Macht der Kontrolle 3-phasig Käfigmotor (AC-3)	kW		380/415 V Wechselstrom 660/690 V Wechselstrom		55		75		75		90		110
					80		100		100		110		140
AC-Spule (V)					110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Artikel				Modell		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pole						3/4		3/4		3/4		3/4
Konventioneller Heizstrom (A) AC-1						360		430		580		850
Als betriebsbereit eingestuft Strom (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Bemessungsisolationsspannung (V AC)						690		690		690		690
Leistung geregelt 3-phasig Käfigmotor (AC-3)		kW		380/415 V Wechselstrom 660/690 V Wechselstrom		160		200		250		335
						220		280		330		450
AC-Spule (V)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

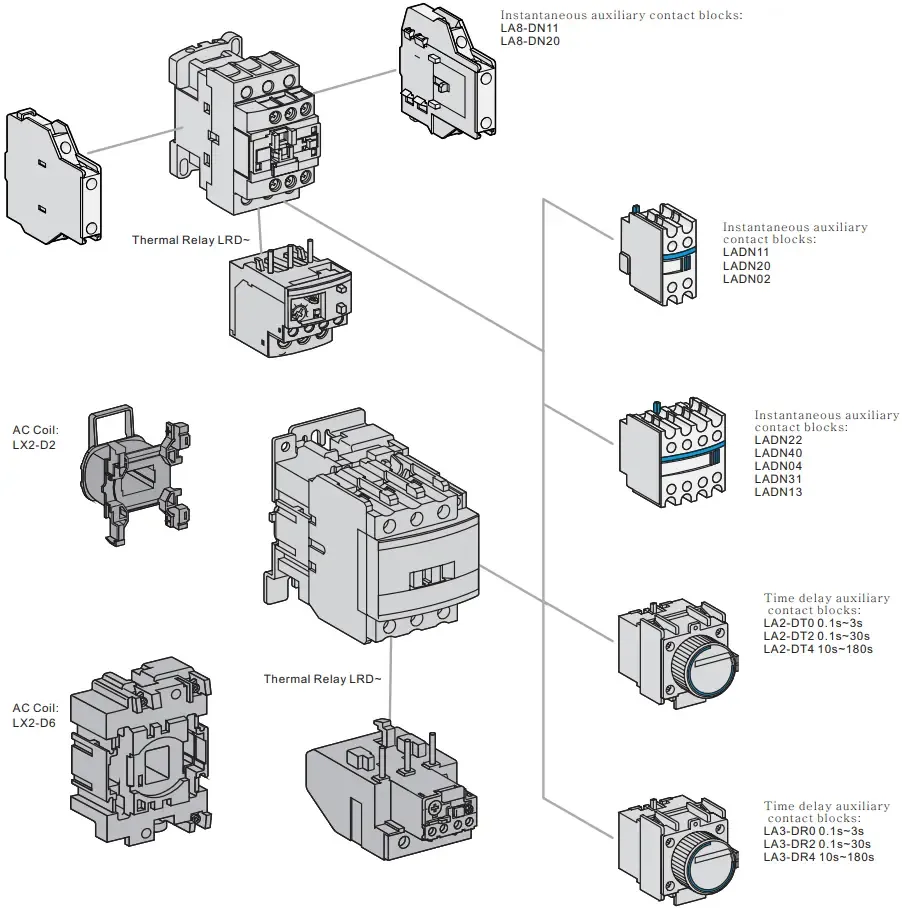

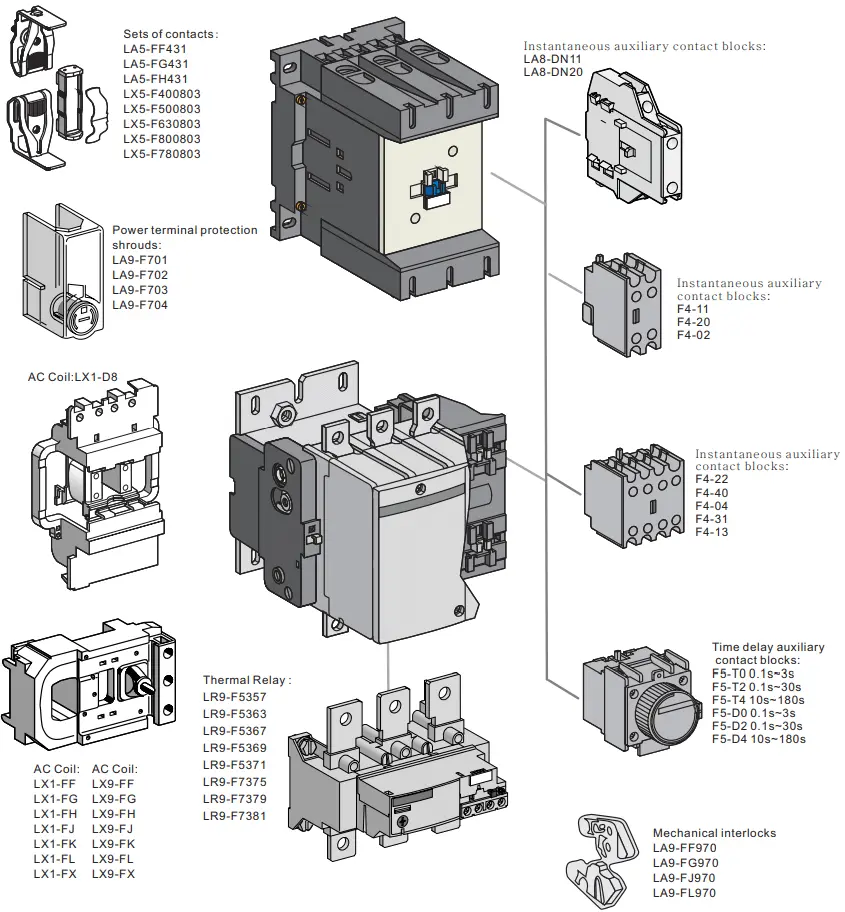

Zubehör

D Contactor

Warum sollten Sie sich für den CDADA D-Schütz entscheiden?

★ Echte IEC-Konformität

Entworfen und getestet nach IEC/EN 60947-4-1 – um weltweite Akzeptanz und Interoperabilität zu gewährleisten.

★ Vollständige Motorsteuerungslösung

Kombinieren Sie es mit den thermischen Überlastrelais von CDADA für komplette Motorstarterbaugruppen – Überlast + Kurzschluss + Isolierung.

★ Große Spannungsflexibilität

Wählen Sie aus 13 AC- und 5 DC-Spulenspannungen – ideal für globale Projekte oder Mischspannungspanels.

★ Robust für schwere Beanspruchung

Unterstützt AC-4-Betrieb (häufiges Reversieren/Verstopfen) – perfekt für Kräne, Aufzüge und Förderbänder.

★ Plug-and-Play-Integration

Standardmäßige 1NO+1NC-Hilfskontakte ermöglichen eine einfache Verriegelung, Signalisierung oder SPS-Rückmeldung.

★ Zuverlässigkeit auf Industrieniveau

Getestet auf hohe elektrische Lebensdauer, geringen Kontaktwiderstand und stabile Lichtbogenunterdrückung – minimale Ausfallzeiten.

★ Unsere Hauptvorteile sind: 1) Vollständige internationale Zertifizierungen, 2) Starke OEM/ODM-Fähigkeit, 3) Hohes Kosten-Leistungs-Verhältnis, 4) Zuverlässige Produktionskapazität in großem Maßstab, 5) Umfangreiche Exporterfahrung.

D Contactor

★ Unsere Produkte werden erfolgreich nach Südostasien, in den Nahen Osten, nach Südamerika, Afrika, Europa und in die GUS-Staaten exportiert, mit einem starken Fokus auf die Belt-and-Road-Märkte.

D Contactor

Typische Anwendungen

D Contactor Motorstarter: Pumpen, Lüfter, Kompressoren, Mischer

D Contactor HVAC-Systeme: Kühler- und Gebläsesteuerung

D Contactor Industrielle Automatisierung: Förderlinien, Verpackungsmaschinen

D Contactor Gebäudemanagement: Aufzugssteuerung, Beleuchtungsanlagen

D Contactor Energie & Wasser: Abwasseraufbereitung, Bewässerungssysteme

Häufig gestellte Fragen

F1: Was bedeutet „D-Schütz“?

A1: „D“ bezieht sich auf die weltweit verwendete Serienbezeichnung (LC1-D) für diese modulare, standardisierte AC-Schützplattform. Dabei handelt es sich nicht um eine technische Klassifizierung, sondern sie wird im Schaltschrankbau wegen ihrer Kompatibilität mit Zubehör wie Überlastrelais und mechanischen Verriegelungen weithin anerkannt.

F2: Was ist der Unterschied zwischen AC-3- und AC-4-Dienst?

A2:

● AC-3: Normales Starten/Stoppen von Käfigläufermotoren (z. B. Pumpen, Lüfter). Weniger Stress.

● AC-4: Häufiges Verstopfen, langsames Fahren oder Rückwärtsfahren (z. B. Kräne, Hebezeuge). Höhere elektrische Belastung → erfordert robustere Kontakte. → CDADA LC1-D ist für beides ausgelegt und somit vielseitig einsetzbar.

F3: Kann ich dieses Schütz ohne Überlastrelais verwenden?

A3: Nicht empfohlen für Motorlasten. Das Schütz schaltet nur Strom – es schützt nicht vor Überlastungen. Zur Motorsicherheit immer mit einem thermischen oder elektronischen Überlastrelais koppeln.

F4: Sind 4-polige Versionen verfügbar?

A4: Ja! Alle LC1-D-Modelle unterstützen 3P- oder 4P-Konfigurationen – ideal für Neutralschaltanwendungen oder 4-Draht-Systeme.

F5: Warum sollten Sie sich für CDADA gegenüber anderen Schützen der D-Serie entscheiden?

A5: CDADA bietet:

● Echte IEC 60947-4-1-Konformität mit Testberichten

● Größerer Spulenspannungsbereich (einschließlich 415 V, 480 V, 600 V für den Export)

● Gleichbleibende Qualität mit Kontakten und Lichtbogenkammern aus Silberlegierung

● OEM-freundliche Preise und schnelle Musterbearbeitung

● Globale Zertifizierungen (CE) und englische Dokumentation
