Kompakter Kompaktleistungsschalter

Wenn der Platz knapp ist, die Leistung aber nicht beeinträchtigt werden darf, bietet der CDADA DAM3 Compact Molded Case Circuit Breaker die perfekte Balance. Dieser von Shanghai DADA Electric CO., LTD. entwickelte Mini-MCCB definiert die Effizienz mit einer drastisch reduzierten Stellfläche neu – ohne Einbußen bei der Zuverlässigkeit oder Ausschaltkapazität.

Die DAM3-Serie ist für Nennströme von 16 A bis 1600 A ausgelegt und bietet eine Kurzschlussunterbrechung von bis zu 70 kA bei 415 V. Sie wurde speziell für OEM-Fabriken, Schaltschrankintegratoren und Installationsteams entwickelt, die eine einfache Auswahl, einfache Verkabelung und maximale Platzersparnis im Schaltschrank fordern. Trotz seiner kompakten Größe teilt es alle internen Zubehörteile mit der bewährten DAM1-Serie und gewährleistet so Kompatibilität und Wartungsfreundlichkeit in Ihrem gesamten System.

Wichtige Spezifikationen

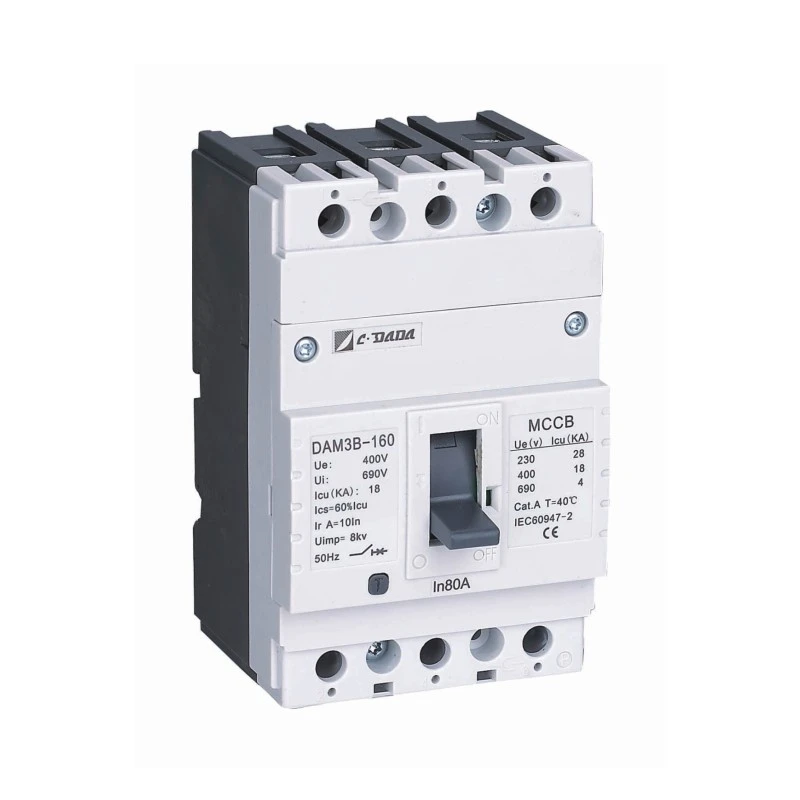

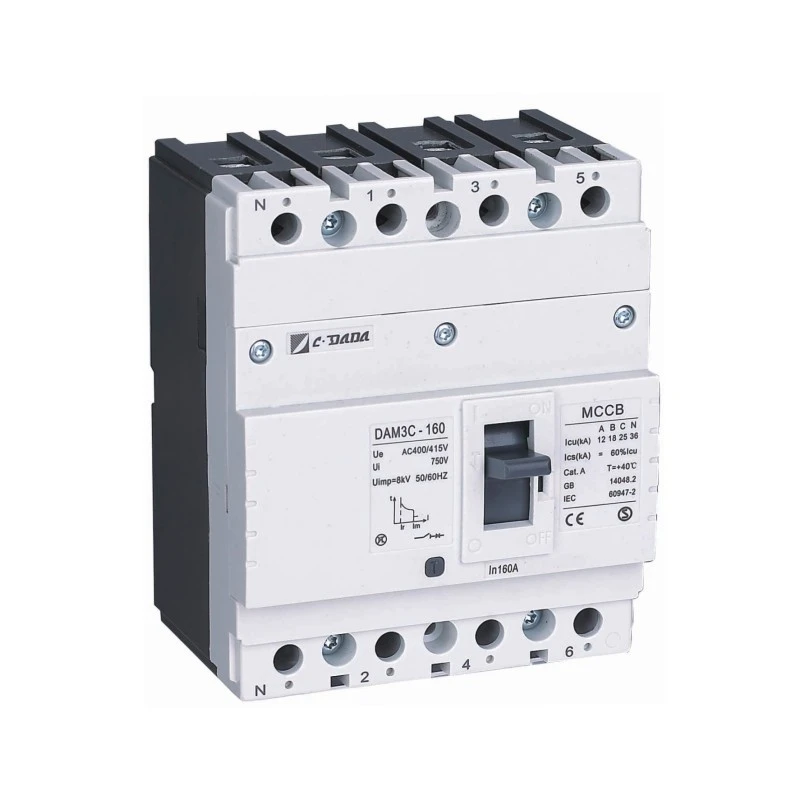

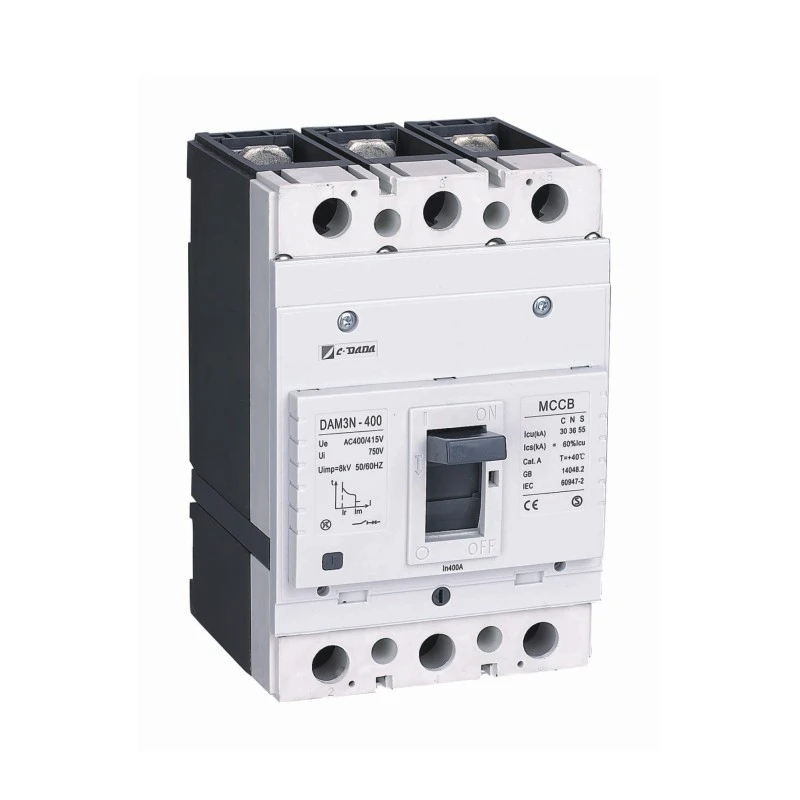

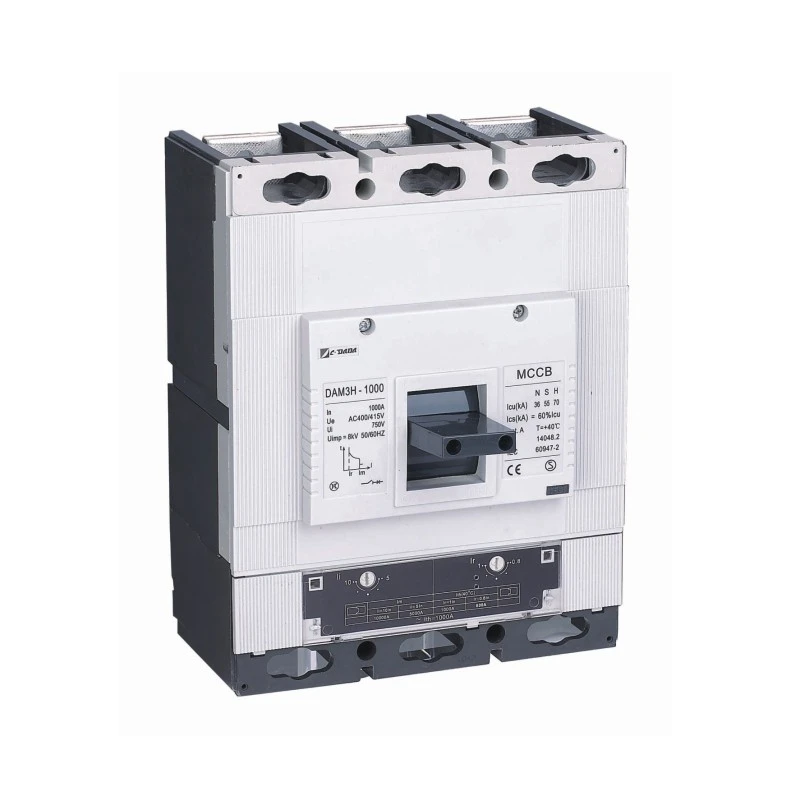

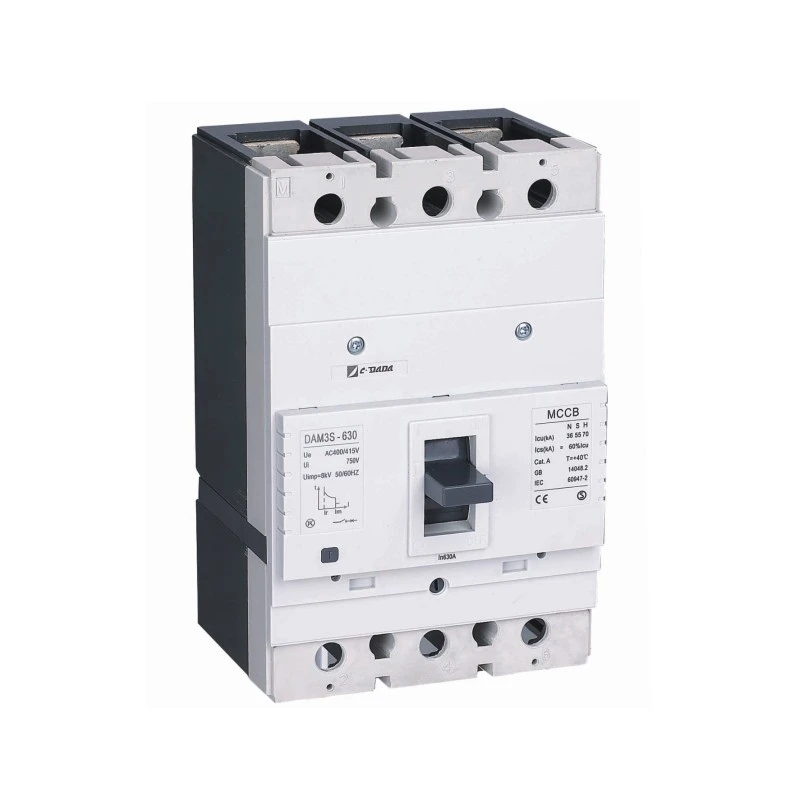

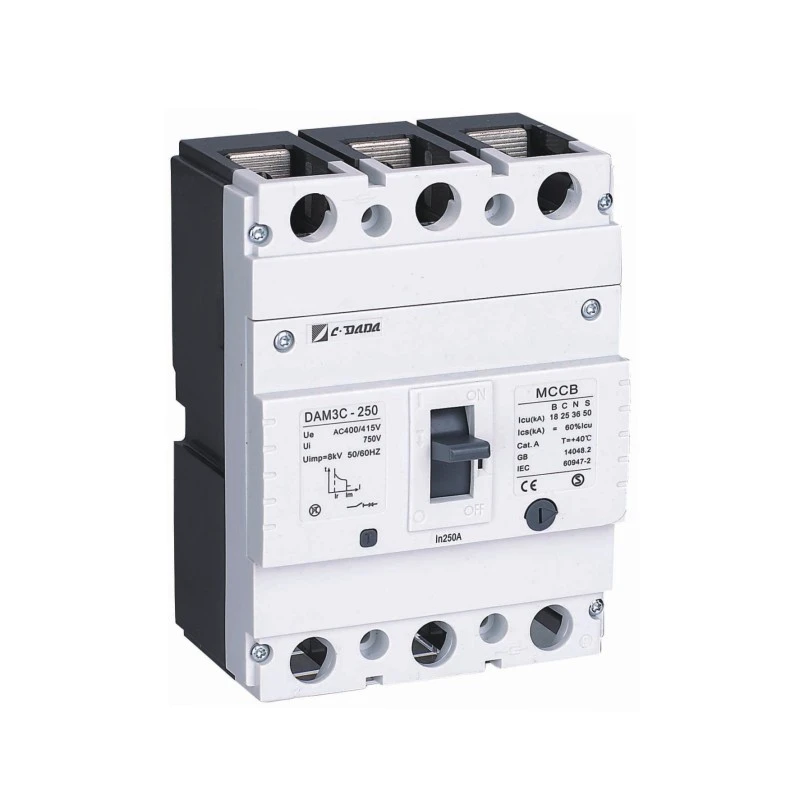

Modell: DAM3-Serie – Kompakter Leistungsschalter mit geformtem Gehäuse

Nennstrom (In): 16A – 1600A

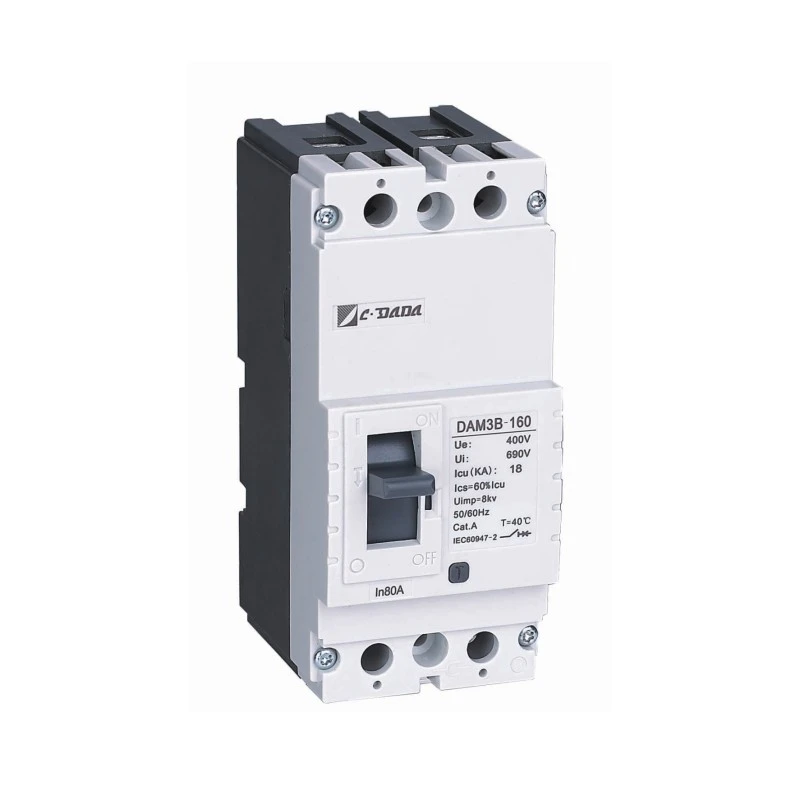

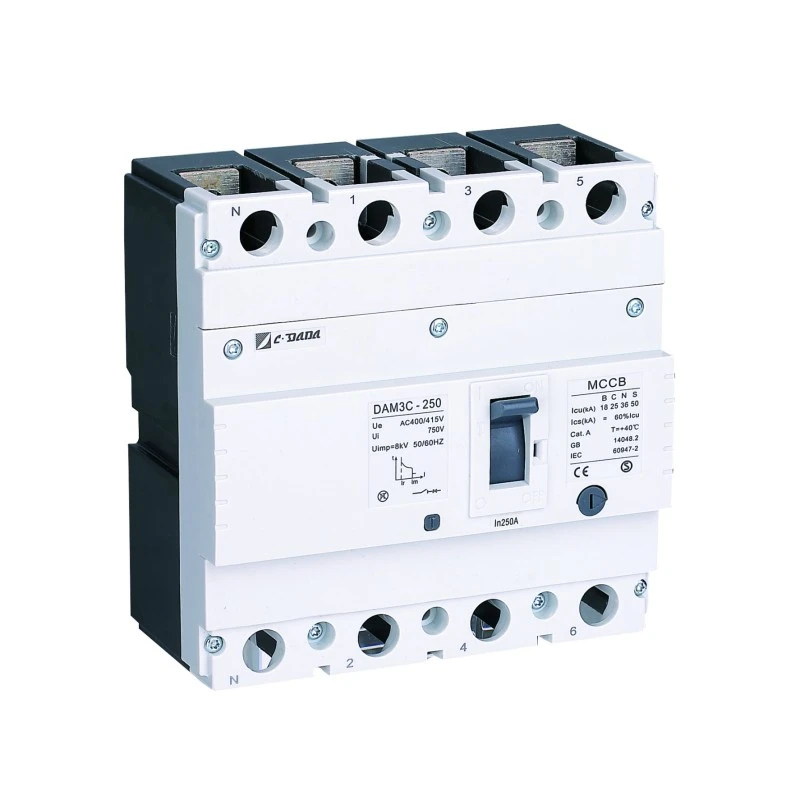

Pole: 2P / 3P / 4P

Nennisolationsspannung (Ui): 1000 V

Schaltvermögen (Icu): 10 kA – 70 kA bei 415 V (modellabhängig)

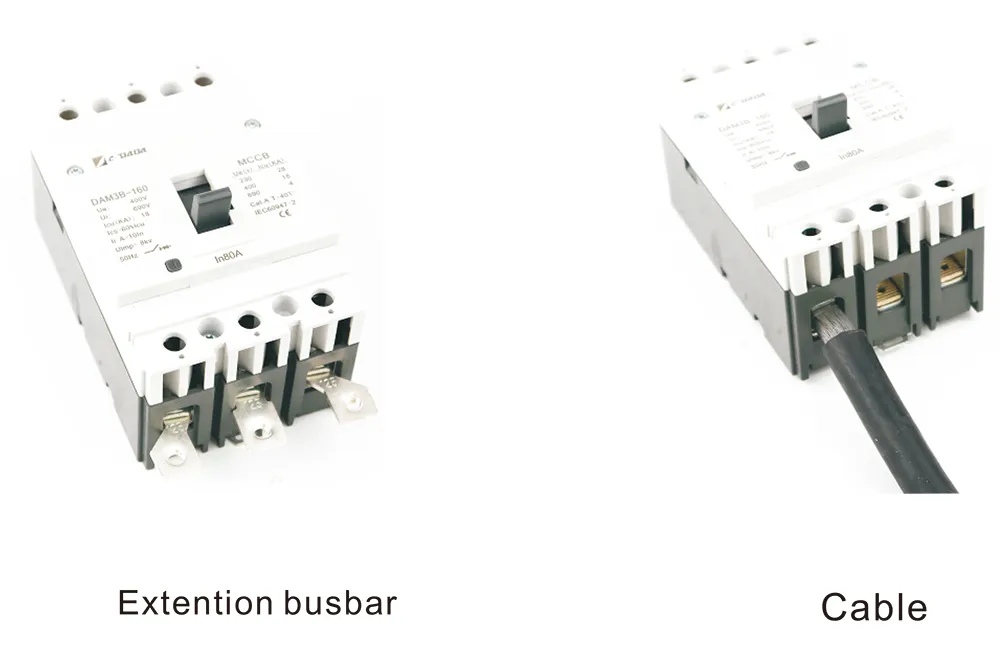

Kabelanschluss: M8-Kabelschuhe oder Rahmenklemmen (Standard)

Montage: Panelmontiert (mit optionalem DIN-Schienenadapter für kleinere Rahmen)

Hauptvorteil:

★ Bis zu 25–30 % kleiner als herkömmliche MCCBs derselben aktuellen Klasse

★ Kompatibilität: Alle internen Zubehörteile austauschbar mit der DAM1-Serie

★ Standards: Entspricht IEC/EN 60947-2

Warum sollten Sie sich für CDADA Compact MCCB entscheiden?

★ Verschiedenes Zubehör ist optional,

★ Die Größe ist stark reduziert.

DAM3, der alle Merkmale der hohen Qualität, Zuverlässigkeit und Einfachheit von Dada Electric vereint, ist ein wirklich einfacher und praktischer Kompaktleistungsschalter.

Die Größe ist reduziert, sorgt aber für hervorragende Leistung und Zuverlässigkeit. Im Vergleich zu allen ähnlichen Leistungsschalterprodukten auf dem Markt weist er ein hohes Leistungs-Abmessungsverhältnis auf, was den Benutzern mehr Platz für die Kabelverkabelung bietet und die Größe des Schranks reduziert.

Kompakte Größe hat große Vorteile. Es eignet sich besonders für OEM-Fabriken, Plattenfabriken und Installationsarbeiter.

★ Vereinfachte Beschaffung und Installation

● Klare Modellkodierung → einfache Bestellung

● Standardisiertes Zubehör → keine kundenspezifischen Teile erforderlich

● Großzügiger Anschlusszugang → schnellere Kabelterminierung

★ Kosten- und Platzeinsparungen

Kleinere Leistungsschalter = kleinere Gehäuse = geringere Material-, Versand- und Installationskosten. Zusätzlicher Innenraum verbessert auch die Wärmeableitung und den Wartungszugang.

★ Bewährte Zuverlässigkeit

Basierend auf jahrzehntelanger DADA-Engineering-Erfahrung. Gemeinsame Kernkomponenten mit der praxiserprobten DAM1-Serie – bewährt in Tausenden von Installationen weltweit.

★ Anwendungsübergreifend skalierbar

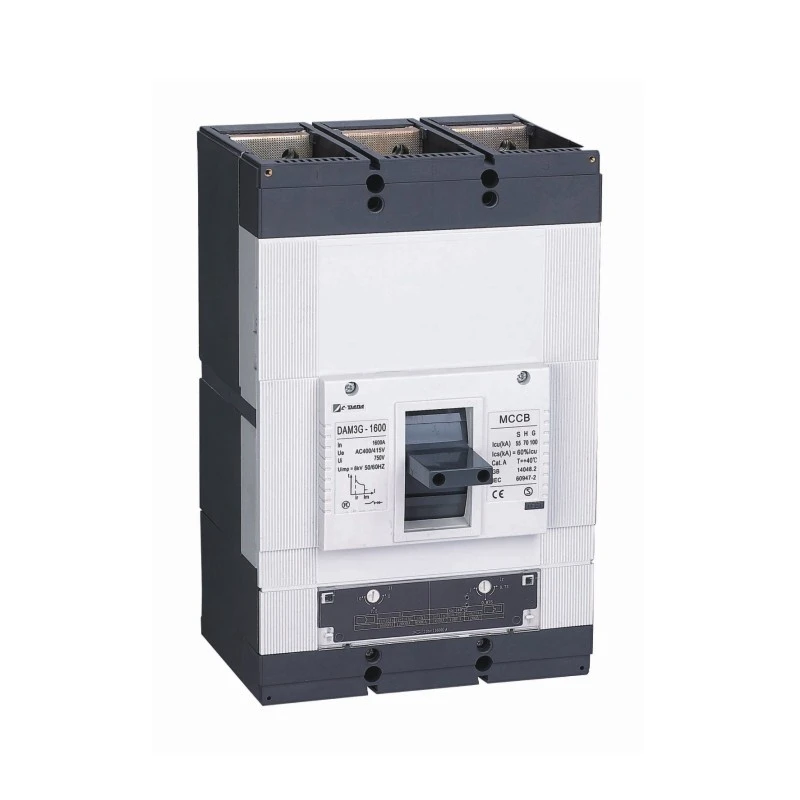

Von einem 32-A-Mini-MCCB für Steuerstromkreise bis hin zu einem 1600-A-Hauptschalter für Industrieabzweige – die DAM3-Plattform deckt alles mit konsistenter Designlogik ab.

Ideale Anwendungsfälle

★ OEM-Maschinen: Einbettung in kompakte Schaltschränke (z. B. Verpackung, CNC, Robotik)

★ Kommerzielle Panels: Beleuchtung, HVAC und Unterverteilung in Hochhäusern

★ Erneuerbare Energie: Solar-Sammelboxen und Wechselrichterschutz

★ Infrastruktur: Telekommunikations-Stromversorgungsanlagen, Ladestationen für Elektrofahrzeuge

★ Retrofit-Projekte: Ersetzen Sie sperrige ältere Leistungsschalter, ohne die Schalttafeln neu zu gestalten

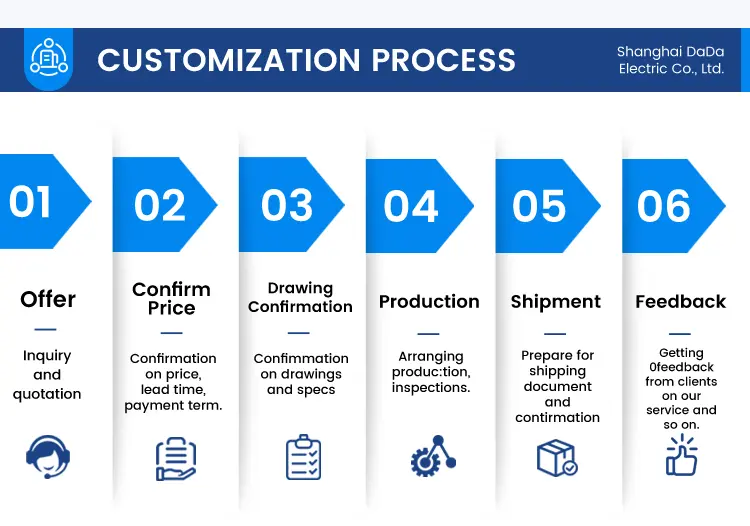

Bestellung und Anpassung

Wir verfügen über starke OEM/ODM-Fähigkeiten und können Produkte basierend auf Ihren technischen Zeichnungen und Spezifikationen entwickeln und herstellen.

Versand & Logistik

Wir verfügen über umfangreiche Exporterfahrung. Wir können für Sie alle Versand-, Dokumentations- und Exportzollabfertigungsvorgänge organisieren.

FAQs

F1: Was macht den DAM3 zu einem „kompakten“ MCCB?

A1: Sein mechanisches Design ist 25–30 % kleiner als Standard-MCCBs im gleichen Strombereich – erreicht durch optimierte Lichtbogenkammern, kompakte Auslöseeinheiten und effiziente Sammelschienenführung – und behält gleichzeitig die volle Ausschaltleistung von 70 kA bei.

F2: Ist der 32-A-Kompakt-MCCB in 3-poliger Ausführung erhältlich?

A2: Ja! Der kompakte Kompaktleistungsschalter der Serie DAM3 bietet 2P-, 3P- und 4P-Konfigurationen im gesamten Bereich von 16 A bis 1600 A, einschließlich gängiger Nennwerte wie 32 A, 63 A, 100 A und 160 A.

F3: Kann ich das gleiche Zubehör wie DAM1 verwenden?

A3: Absolut – alle internen und externen Zubehörteile (Spannungsauslöser, Hilfskontakte, Unterspannungsauslöser usw.) sind vollständig mit der DAM1-Serie kompatibel, was die Lagerhaltung vereinfacht.

F4: Beeinflusst die kompakte Größe die Bremsleistung?

A4: Nein. Trotz seiner geringen Größe bietet DAM3 dank fortschrittlicher Lichtbogenlöschtechnologie eine Unterbrechungsleistung von bis zu 70 kA bei 415 V und übertrifft damit viele größere Konkurrenten.

F5: Warum sollte man sich für CDADA gegenüber anderen „Mini“-MCCB-Marken entscheiden?

A5: CDADA zeichnet sich aus, weil:

● Echte Hochstromabdeckung (bis zu 1600 A in kompakter Form)

● 70 kA Ausschaltvermögen bei ausgewählten Modellen (selten bei „Mini“-MCCBs)

● Vollständiges Zubehör-Ökosystem und DAM1-Kompatibilität

● Globaler Compliance-Fokus (IEC, CE, RoHS)

● OEM-orientierter Support: Englische Dokumentation, schnelle Bemusterung, Staffelpreise
