Ein praktischer Leitfaden für Fehlerstromschutzschalter mit Überstromschutz

Was ist ein RCBO?

EinRCBO– Fehlerstromschutzschalter mit Überstromschutz – ist ein Niederspannungsschutzgerät, das Überlastschutz, Kurzschlussschutz und Fehlerstromerkennung (Leckstrom) in einer einzigen geformten Einheit vereint. Im Inneren des kompakten Gehäuses bewältigt ein thermisch-magnetischer Auslösemechanismus Überlast und Kurzschlüsse, während ein Nullstromwandler kontinuierlich den Strom im stromführenden und neutralen Leiter vergleicht. Wenn die Differenz den Nennfehlerstrom (IΔn) überschreitet, löst das Gerät innerhalb von Millisekunden aus und unterbricht die Versorgung, bevor der Leckstrom Personen schaden oder einen Brand verursachen kann.

Wann sollte man sich für einen RCBO entscheiden: letzte Teilstromkreise, die sowohl einen Überstromschutz als auch einen persönlichen Leckageschutz benötigen – Außensteckdosen, Gerätestromkreise, Garagen, Keller, Badezimmer und andere feuchte oder leicht zugängliche Orte.

Der DABL-63 gehört zur RCBO-Klasse: ein Gerät, drei Schutzfunktionen – die platz- und kosteneffizienteste Wahl für einphasige Endstromkreise im Haushalt.

Wie wählt man den richtigen RCBO aus?

1. Nennstrom (In): Passen Sie die Dauerlast des Stromkreises an, mit Spielraum für Einschaltströme von Geräten (z. B. 40 A deckt Standard-Haushaltsgerätestromkreise ab).

2. Ausschaltvermögen (Icn): muss höher sein als der voraussichtliche Kurzschlussstrom am Installationsort; 6 kA deckt typische Fehlerpegel in Privathaushalten und leichten Gewerbebetrieben ab.

3. Pole: 1P+N für einphasige Endstromkreise mit kompakter DIN-Schienenmontage.

4. Auslösecharakteristik: C-Kurve (5–10× In) für allgemeine Haushalts- und Gerätelasten; B-Kurve für empfindliche Elektronik; D-Kurve für Motorstart.

5. Standards und Zertifizierung: Die Einhaltung der IEC/EN 61009-1 und die CE-Kennzeichnung sind die Grundlage für internationale Projekte.

6. Anwendung: Außensteckdosen, Gerätestromkreise und Garagen-/Kellerbeleuchtung erfordern möglicherweise eine höhere Empfindlichkeit als allgemeine Innenstromkreise.

Wie ein gut spezifizierter RCBO aussieht

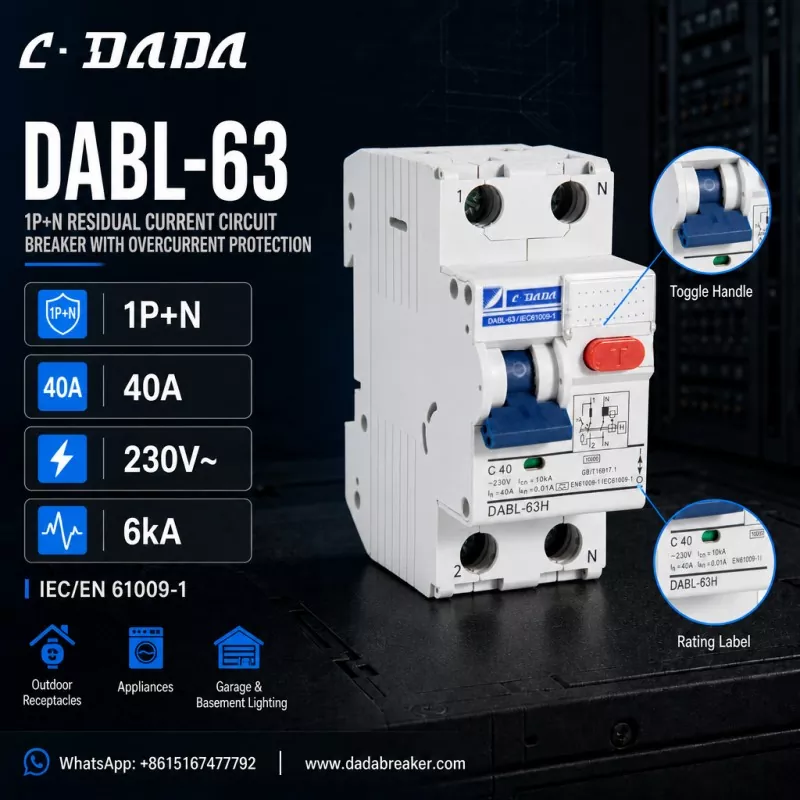

Um dies konkret zu machen, betrachten Sie den DABL-63 vonC·DADA Electric, ein 1P+N-Fehlerstromschutzschalter mit Überstromschutz, der zeigt, worauf man bei dieser Geräteklasse achten sollte: 1P+N-Konfiguration

● Stromführender Pol geschaltet und Neutralleiter verfolgt, kompakt für Standard-DIN-Schienenverteiler, 40 A Nennstrom (In)

● Mit C-Kurvenauslösung (C40) 230V~ Nennspannung

● 6 kA Ausschaltvermögen (Icn)

● IΔn = 0,01 A (10 mA) hochempfindlicher Fehlerstromschutz

● Konformität mit IEC/EN 61009-1

● Rote T-Testtaste für regelmäßige Funktionsprüfungen, Anschlüsse mit der Bezeichnung 1/2/N, Typenschild und Schaltplan auf dem Gehäuse aufgedruckt

● Gebaut für Außensteckdosen, Haushaltsgeräte, Garagen- und Kellerbeleuchtung

Die Logik hinter dieser Spezifikation

Ein 40-A-1P+N-Rahmen mit hochempfindlichem 10-mA-Leckstromschutz deckt die meisten Endstromkreise in Wohngebieten ab: 40 A entspricht der Last gängiger Geräte- und Steckdosenstromkreise, 1P+N hält das Gerät kompakt für überfüllte Verteilertafeln und die 10-mA-Empfindlichkeit bietet eine zusätzliche Schicht persönlichen Schutzes genau dort, wo die IEC-Richtlinien es erfordern – im Freien, in feuchten Bereichen und in der Nähe von Kindern.

FAQ

F: Was ist ein RCBO?

A: Ein RCBO – Fehlerstromschutzschalter mit Überstromschutz – ist ein rücksetzbares Niederspannungsschutzgerät, das Überlastschutz, Kurzschlussschutz und Fehlerstromschutz (Leckstrom) in einer Einheit kombiniert, typischerweise bis zu 63 A für Endstromkreise.

F: Was ist der Unterschied zwischen einem RCBO und einem MCB?

A: Ein MCB bietet nur Überlast- und Kurzschlussschutz. Ein RCBO verfügt zusätzlich über eine Fehlerstrom-(Leckstrom-)Erkennung, die den Stromkreis trennt, wenn der Leckstrom IΔn übersteigt – zum Schutz von Personen und zur Verhinderung von Strombränden.

F: Was bedeutet IΔn = 10mA?

A: IΔn ist der Bemessungsfehlerstrom. 10 mA ist ein hochempfindlicher Nennwert: Das Gerät löst aus, wenn der Leckstrom 10 mA erreicht, und bietet so einen schnelleren Personenschutz als der allgemeine Nennwert von 30 mA.

F: Was ist der DABL-63 RCBO?

A: Der DABL-63 ist ein 1P+N-Fehlerstromschutzschalter mit Überstromschutz von C·DADA Electric – 40 A, C-Kurve, 230 V~, 6 kA Ausschaltvermögen und 10 mA hochempfindlicher Leckageschutz, konform mit IEC/EN 61009-1, für Außensteckdosen, Haushaltsgeräte und Garagen-/Kellerbeleuchtung.
