In diesem Leitfaden wird erklärt, wie ein 6-kA-Wechselstrom-Miniatur-Leistungsschalter funktioniert, was die 6-kA-Nennleistung tatsächlich bedeutet, wie sich die Auslösekurven B, C und D auf die Leistung auswirken und wie der geeignete Nennstrom und die richtige Polkonfiguration ausgewählt werden. Außerdem werden häufige Kauffehler identifiziert und eine praktische Checkliste für Ingenieure, Auftragnehmer und Käufer bereitgestellt, die MCB-Lösungen von Herstellern wie z. B. bewertenShanghai DaDa Electric Co., Ltd.
Inhaltsverzeichnis
- Was ist ein 6-kA-AC-Miniatur-Leistungsschalter?
- Warum ist das Ausschaltvermögen von 6 kA wichtig?
- Wie schützt ein AC-Miniatur-Leistungsschalter einen Stromkreis?
- Welche technischen Parameter sollten Käufer prüfen?
- Wie wirken sich B-, C- und D-Auslösekurven auf die Auswahl aus?
- Wo werden 6-kA-AC-Miniatur-Leistungsschalter häufig verwendet?
- Welche Probleme kann der richtige MCB verhindern?
- Wie können Käufer einen geeigneten 6kA-MCB auswählen?
- Häufige Auswahlfehler, die Sie vermeiden sollten
- Warum mit einem erfahrenen MCB-Hersteller zusammenarbeiten?
- Häufig gestellte Fragen
- Kontaktieren Sie Shanghai DaDa Electric Co., Ltd.

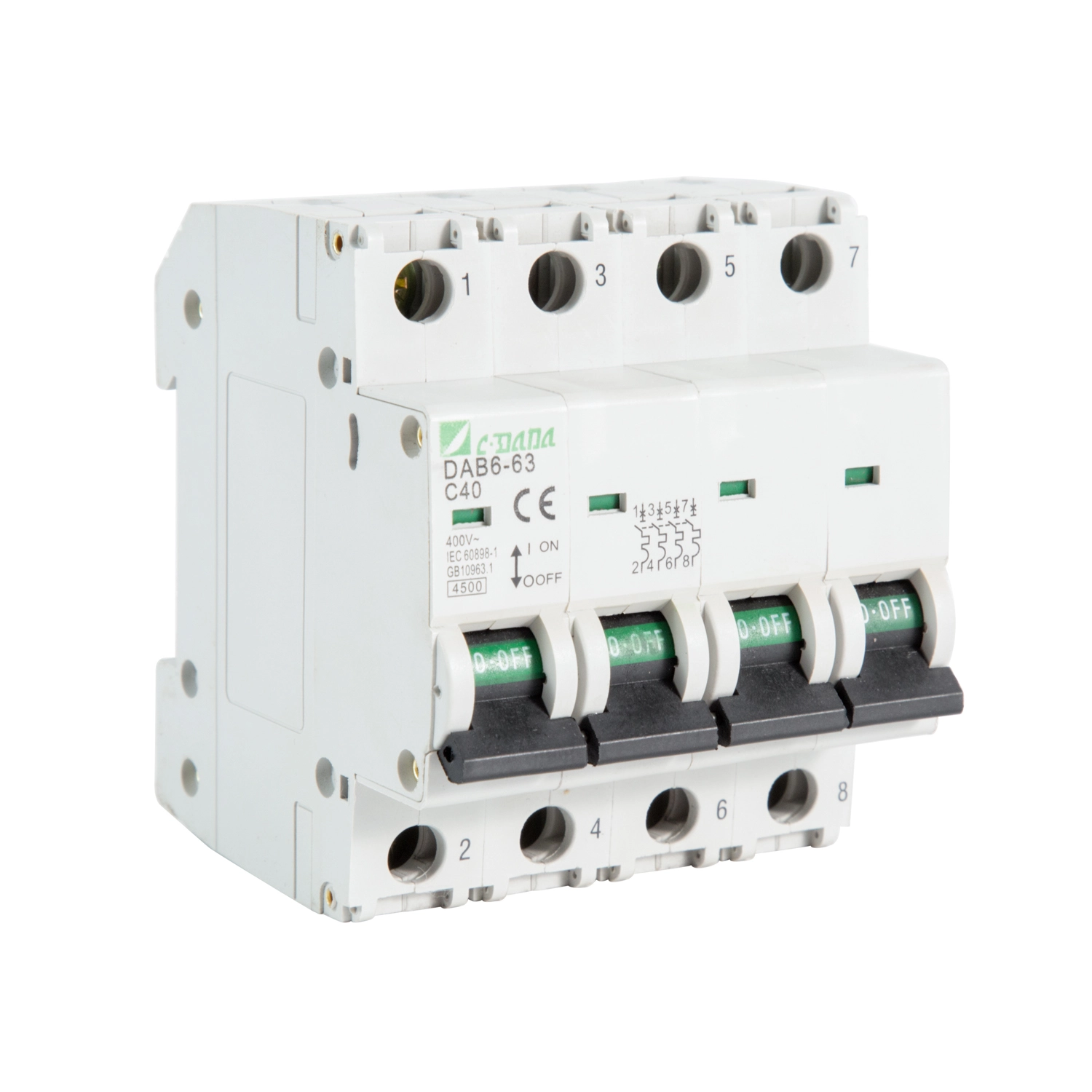

Was ist ein 6-kA-AC-Miniatur-Leistungsschalter?
Ein Miniatur-Leistungsschalter, allgemein MCB genannt, ist ein Schutzschaltgerät, das einen Stromkreis automatisch trennt, wenn ungewöhnliche Strombedingungen auftreten. Im Gegensatz zu einer herkömmlichen Sicherung kann ein MCB normalerweise zurückgesetzt werden, nachdem der Fehler behoben wurde, was den wiederholten Betrieb und die Wartung erleichtert.
Der Begriff6kAbezieht sich auf das Nenn-Kurzschlussausschaltvermögen des Leistungsschalters unter den geltenden Testbedingungen. Vereinfacht ausgedrückt ist ein 6-kA-MCB darauf ausgelegt, einen potenziellen Kurzschlussstrom von bis zu 6.000 Ampere sicher zu unterbrechen, wenn die angegebenen Anforderungen erfüllt sind.
Produkte, die IEC/EN 60898-1 entsprechen, spezifizieren üblicherweise Parameter wie Nennstrom, Nennspannung, Frequenz, Ausschaltvermögen und unverzögerte Auslöseeigenschaften. Kommerzielle MCB-Reihen können 6-kA-Nennwerte für unterschiedliche Nennströme und Polkonfigurationen bieten.
6 kA ist nicht der normale Betriebsstrom des Leistungsschalters. Ein 16-A-MCB beispielsweise soll seinen Nennstrom unter bestimmten Bedingungen führen, während der 6-kA-Wert seine Kurzschlussunterbrechungsfähigkeit beschreibt. Diese beiden Spezifikationen beantworten völlig unterschiedliche technische Fragen.
Warum ist das Ausschaltvermögen von 6 kA wichtig?
Durch Kurzschlüsse können innerhalb kürzester Zeit extrem hohe Ströme entstehen. Wenn die Schutzeinrichtung den an ihrem Einbauort vorhandenen Fehlerstrom nicht sicher unterbrechen kann, kann dies schwere Kontaktschäden, übermäßige Hitze, Geräteausfälle oder gefährliche Lichtbögen zur Folge haben.
Daher sollte die Ausschaltkapazität nicht nur deshalb ausgewählt werden, weil 6 kA eine allgemein verfügbare Spezifikation ist. Der voraussichtliche Kurzschlussstrom am Installationsort muss bewertet werden und der ausgewählte Leistungsschalter muss über eine ausreichende Unterbrechungsfähigkeit für dieses System verfügen.
| Parameter | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| 6kA | Bewertetes Kurzschlussausschaltvermögen | Bestimmt, ob der Leistungsschalter den angegebenen Fehlerstrompegel sicher unterbrechen kann |
| Nennstrom (In) | Normaler Nennstrom des MCB | Muss mit der Leiterkapazität und der erwarteten Belastung abgestimmt sein |
| Nennspannung (Ue) | Betriebsspannung für die Anwendung | Muss mit dem elektrischen System kompatibel sein |
| Reisekurve | Definiert den momentanen magnetischen Auslösebereich | Hilft, Fehlauslösungen zu verhindern und gleichzeitig den Fehlerschutz aufrechtzuerhalten |
| Anzahl der Pole | Anzahl der geschalteten/geschützten Leiter | Muss mit der Schaltungskonfiguration übereinstimmen |
Herstellerangaben zeigen, dass 6-kA-MCBs für eine Reihe von Nennströmen und Spannungskonfigurationen erhältlich sind, einschließlich gängiger 230-V- und 400-V-AC-Verteilungssysteme.
Wie schützt ein AC-Miniatur-Leistungsschalter einen Stromkreis?
Ein typischer MCB kombiniert thermische und magnetische Schutzmechanismen. Diese beiden Funktionen behandeln unterschiedliche elektrische Probleme.
- Wärmeschutz:Eine anhaltende Überlastung erhitzt ein Bimetallelement. Wenn die Temperatur die Betriebsschwelle erreicht, wird der Mechanismus freigegeben und der Stromkreis geöffnet.
- Magnetischer Schutz:Ein hoher Kurzschlussstrom erzeugt einen starken magnetischen Effekt, der den Schnellauslösemechanismus aktiviert und den Stromkreis schnell trennt.
- Manuelle Umschaltung:Normalerweise kann der MCB zur Stromkreistrennung während Wartungs- oder Installationsarbeiten manuell geschaltet werden.
Durch diese Kombination eignet sich der MCB für Stromkreise, in denen sowohl langfristige Überlastungen als auch plötzliche Kurzschlussfehler behoben werden müssen. Moderne MCB-Produktreihen kombinieren üblicherweise thermische und magnetische Auslöser und können je nach vorgesehener Last B-, C- oder D-Charakteristiken aufweisen.
Welche technischen Parameter sollten Käufer prüfen?
Käufer konzentrieren sich oft auf die aktuelle Bewertung und den Preis und übersehen dabei andere Parameter. Für eine verlässliche Projektspezifikation sollten die folgenden Merkmale gemeinsam überprüft werden.
| Spezifikation | Typische Überlegung | Käuferkontrollpunkt |
|---|---|---|
| Bruchkapazität | 6kA | Bestätigen Sie, dass es für den voraussichtlichen Fehlerstrom ausreichend ist |
| Nennstrom | Anwendungsabhängig | Auf Belastung und Leiterkapazität abstimmen |
| Nennspannung | Gängige AC-Verteilungsspannungen | Passen Sie die Systemspannung an |
| Frequenz | 50/60 Hz allgemein spezifiziert | Bestätigen Sie die Kompatibilität mit dem lokalen Netz |
| Reisecharakteristik | B / C / D | Passen Sie die Kurve an die Einschaltstromeigenschaften der Last an |
| Polkonfiguration | 1P, 1P+N, 2P, 3P, 4P je nach Produkt | Passen Sie die Verkabelungsanordnung an |
| Montage | DIN-Schiene ist üblich | Bestätigen Sie die Kompatibilität mit dem Verteiler |
| Standards | IEC/EN 60898-1 oder eine andere anwendbare Norm | Fordern Sie bei Bedarf technische Dokumentation und Zertifizierung an |
In der Produktdokumentation etablierter Hersteller werden diese Parameter häufig zusammen aufgeführt, anstatt die Ausschaltkapazität als isolierte Spezifikation zu behandeln.
Wie wirken sich B-, C- und D-Auslösekurven auf die Auswahl aus?
Die Auslösekurve ist eine der wichtigsten Entscheidungen bei der Spezifikation eines MCB. Der Buchstabe beschreibt den ungefähren Bereich, in dem der magnetische Schnellauslöser im Verhältnis zum Nennstrom des Leistungsschalters arbeitet.
| Kurve | Typischer magnetischer Auslösebereich | Typische Anwendung |
|---|---|---|
| B | 3–5 × Zoll | Lasten mit geringem Einschaltstrom, Beleuchtung, Widerstandsschaltungen |
| C | 5–10 × Zoll | Universelle und mäßig induktive Lasten |
| D | 10–20 × Zoll | Lasten mit höherem Einschaltstrom wie bestimmte Motoren und Transformatoren |
Diese Bereiche werden üblicherweise mit den MCB-Eigenschaften gemäß IEC 60898-1 in Verbindung gebracht.
Wenn ein Motor beispielsweise vorübergehend einen Anlaufstrom erzeugt, der um ein Vielfaches höher ist als sein normaler Betriebsstrom, kann es beim Anlauf zu einer unnötigen Auslösung einer hochempfindlichen Kurve kommen. Abhängig von der Ausstattung und dem gesamten Schaltungsdesign kann ein C-Kurven- oder D-Kurven-Gerät besser geeignet sein.
Wo werden 6-kA-AC-Miniatur-Leistungsschalter häufig verwendet?
Ein 6-kA-AC-Miniatur-Leistungsschalter kann für viele Niederspannungsanwendungen geeignet sein, wenn der tatsächliche Fehlerpegel, die Spannung, der Strom und die Installationsanforderungen innerhalb der Spezifikationen des Geräts liegen.
- Wohnverteilung:Beleuchtungsstromkreise, Steckdosenstromkreise, Haushaltsgeräte und Abzweigstromkreise.
- Gewerbebauten:Büroverteiler, Beleuchtungssysteme, Einzelhandelseinrichtungen und Schaltkreise für Kleingeräte.
- Industrielle Schalttafeln:Hilfsstromkreise, Steuergeräte, Kleinmotoren und andere geeignete Niederspannungslasten.
- Gebäudedienstleistungen:HVAC-bezogene Hilfsstromkreise, Pumpen, Beleuchtung und allgemeine Stromverteilung, sofern die Spezifikationen angemessen sind.
- Elektroverteilerschränke:Abzweigschutz und modulare Verteilersysteme.
Die tatsächliche Anwendung sollte immer anhand der Produktdokumentation des Herstellers und den Anforderungen der Installation überprüft werden. Es sollte niemals davon ausgegangen werden, dass eine Nennleistung von 6 kA für jede elektrische Umgebung geeignet ist.
Welche Probleme kann der richtige MCB verhindern?
Eine der größten Kaufsorgen besteht nicht nur darin, ob ein Hammer funktioniert, sondern auch darin, ob er unter den Bedingungen, für die er ausgewählt wurde, konstant funktioniert.
1. Anhaltende Überlastung
Ein Stromkreis, der zu lange übermäßigen Strom führt, kann zu einer Erwärmung des Leiters und einer vorzeitigen Verschlechterung der Ausrüstung führen. Der thermische Auslöser ist darauf ausgelegt, auf anhaltende Überlastbedingungen zu reagieren.
2. Kurzschlussschaden
Eine geeignete Ausschaltkapazität ermöglicht es dem MCB, einen übermäßigen Fehlerstrom zu unterbrechen, ohne die spezifizierte Unterbrechungsfähigkeit des Geräts zu überschreiten.
3. Störendes Auslösen
Eine ungeeignete Auslösekurve kann zu unnötigen Unterbrechungen beim Starten der Ausrüstung führen. Die Anpassung der B-, C- oder D-Merkmale an die Last hilft, dieses Problem zu lösen.
4. Schwierige Wartung
Ein modularer MCB kann eine bequeme manuelle Isolierung bieten und Elektrikern dabei helfen, einzelne Stromkreise zu identifizieren und daran zu arbeiten, ohne unbedingt ein gesamtes Verteilungssystem abzuschalten.
5. Beschaffungsunsicherheit
Bei B2B-Projekten können unvollständige technische Spezifikationen zu falschen Produkten, verzögerten Genehmigungen oder Ersatzkosten führen. Ein klares Produktdatenblatt und definierte technische Parameter reduzieren diese Risiken.
Wie können Käufer einen geeigneten 6kA-MCB auswählen?
Ein praktischer Auswahlprozess kann in mehrere Schritte unterteilt werden. Dies hilft Ingenieuren und Einkaufsteams, die Auswahl eines Produkts nur anhand eines Katalogtitels zu vermeiden.
-
Bestimmen Sie die Systemspannung.
Bestätigen Sie die Nennwechselspannung und ob die Anwendung einphasig oder dreiphasig ist. -
Berechnen oder bestätigen Sie den Auslegungsstrom.
Der Nennstrom des MCB sollte auf die erwartete Stromkreislast und den zulässigen Strom des Leiters abgestimmt sein. -
Bestimmen Sie den voraussichtlichen Kurzschlussstrom.
Überprüfen Sie den verfügbaren Fehlerstrom am Installationsort und stellen Sie sicher, dass das ausgewählte Ausschaltvermögen von 6 kA ausreichend ist. -
Lasteinschaltstrom auswerten.
Stellen Sie fest, ob der Stromkreis Motoren, Transformatoren, kapazitive Geräte, Schaltnetzteile oder andere Lasten enthält, die einen erheblichen Anlaufstrom erzeugen. -
Wählen Sie die entsprechende Reisekurve aus.
Wählen Sie B, C oder D basierend auf den tatsächlichen Last- und Schutzanforderungen, anstatt einfach die gängigste Option auszuwählen. -
Wählen Sie die Polkonfiguration.
Bestätigen Sie, ob das Projekt 1P, 1P+N, 2P, 3P, 3P+N oder eine andere von der Produktserie unterstützte Konfiguration erfordert. -
Überprüfen Sie Standards und Dokumentation.
Fordern Sie das entsprechende Datenblatt, Prüfinformationen, Zertifikate, Maßzeichnungen und Installationsanweisungen an. -
Überprüfen Sie die Panel-Kompatibilität.
Überprüfen Sie die Abmessungen der DIN-Schiene, die Anordnung der Anschlüsse, den Leiterbereich, das Zubehör und den verfügbaren Installationsraum.
- □ Nennspannung bestätigt
- □ Nennstrom bestätigt
- □ 6kA Ausschaltvermögen verifiziert
- □ B/C/D-Kurve je nach Belastung ausgewählt
- □ Polkonfiguration bestätigt
- □ Geltende Norm bestätigt
- □ Abmessungen und DIN-Schienenmontage überprüft
- □ Zertifizierung und Prüfdokumentation erforderlich
- □ Betriebsumgebung überprüft
- □ Koordination mit vor-/nachgelagertem Schutz berücksichtigt
Häufige Auswahlfehler, die Sie vermeiden sollten
Selbst wenn die grundlegenden Spezifikationen korrekt erscheinen, können mehrere Fehler nach der Installation zu Problemen führen.
| Fehler | Mögliches Problem | Bessere Praxis |
|---|---|---|
| Auswahl nur nach Stromstärke | Andere kritische Parameter stimmen möglicherweise nicht überein | Bewerten Sie Spannung, Kurve, Schaltvermögen, Pole und Standards gemeinsam |
| Angenommen, jeder 6-kA-Schutzschalter ist austauschbar | Verschiedene Produkte können unterschiedliche Abmessungen und Leistungsspezifikationen haben | Vergleichen Sie vollständige Datenblätter |
| Verwendung der falschen Trip-Kurve | Fehlauslösungen oder unzureichende Anwendungseignung | Bewerten Sie den tatsächlichen Lastanstieg |
| Möglichen Fehlerstrom ignorieren | Die Schaltleistung ist möglicherweise nicht ausreichend | Überprüfen Sie den Fehlergrad am Installationsort |
| Aufsicht über die Koordination des Dirigenten | Der Schutz passt möglicherweise nicht richtig zum Verkabelungssystem | Koordinieren Sie die MCB-Bewertung mit der Leiterkapazität |
| Kauf ohne Dokumentation | Die Genehmigung und Installation kann schwierig werden | Fordern Sie vor dem Kauf technische und Compliance-Dokumente an |
Die richtige Abstimmung zwischen Nennstrom, Leiterkapazität, Auslösecharakteristik und Fehlerstufe ist für eine zuverlässige MCB-Auswahl von zentraler Bedeutung.
Warum mit einem erfahrenen MCB-Hersteller zusammenarbeiten?
Bei der Beschaffung großer Mengen, OEM-Projekten, Vertriebspartnerschaften und der Herstellung von Schalttafeln ist die Qualität des Produkts nur ein Aspekt. Käufer benötigen außerdem konsistente Spezifikationen, eine stabile Produktion, eine reaktionsfähige technische Kommunikation und eine Dokumentation, die die Projektgenehmigung unterstützt.
Shanghai DaDa Electric Co., Ltd.kann als Fertigungspartner für Kunden in Betracht gezogen werden, die nach Miniatur-Leistungsschalterlösungen und zugehörigen Produkten für den elektrischen Niederspannungsschutz suchen. Für B2B-Käufer sollte sich die nützlichste Lieferantenbewertung auf messbare technische Informationen konzentrieren und nicht nur auf Marketingaussagen.
- Klare Produktspezifikationen und technische Parameter
- Definierte Nennstrom- und Spannungsbereiche
- Verfügbare Schaltleistungsoptionen
- Informationen zur Fahrkurve für verschiedene Lastbedingungen
- Produktzeichnungen und Installationsinformationen
- Anwendbare Zertifizierungs- und Compliance-Dokumentation
- Stabile Herstellungs- und Qualitätskontrollverfahren
- Technische Kommunikation für projektspezifische Anforderungen
- Gegebenenfalls OEM/ODM-Unterstützung
Für Importeure und Elektrohändler können diese Faktoren besonders wichtig sein, wenn Produkte in verschiedene Vertriebssysteme integriert oder auf mehreren Märkten verkauft werden müssen.
Häufig gestellte Fragen
6 kA bezieht sich auf das Nennkurzschlussausschaltvermögen unter den geltenden Testbedingungen. Er stellt 6.000 Ampere dar und sollte nicht mit dem normalen Nennstrom des MCB verwechselt werden.
Nein. Die Eignung hängt vom voraussichtlichen Kurzschlussstrom, der Systemspannung, dem Nennstrom, der Auslösecharakteristik, der Polkonfiguration, den Installationsbedingungen und den geltenden Vorschriften ab. Der verfügbare Fehlerstrom sollte vor der Auswahl des Leistungsschalters überprüft werden.
Die beiden Zahlen beschreiben unterschiedliche Parameter. 6 kA ist ein Ausschaltvermögenswert, während 6 A ein Nennstromwert ist. Ein Leistungsschalter könnte möglicherweise einen Nennstrom von 6 A und ein Ausschaltvermögen von 6 kA haben.
Sie identifizieren unterschiedliche unverzögerte magnetische Auslösecharakteristika. Gemäß IEC 60898-1 ist B im Allgemeinen mit etwa dem 3- bis 5-fachen des Nennstroms verbunden, C mit etwa dem 5- bis 10-fachen und D mit etwa dem 10- bis 20-fachen.
Motoren können einen erheblichen Anlaufstrom haben, daher können je nach Motor und Schaltung C- oder D-Kennlinien geeignet sein. Bei der endgültigen Auswahl sollten Anlaufstrom, Fehlerstrom, Kabelimpedanz und die Koordination mit anderen Schutzgeräten berücksichtigt werden.
Nicht automatisch. Wenn der voraussichtliche Kurzschlussstrom das Nennausschaltvermögen des Leistungsschalters übersteigt, ist ein 6-kA-Gerät möglicherweise nicht geeignet. Der Leistungsschalter muss entsprechend der Fehlerstufe und den geltenden Installationsanforderungen ausgewählt werden.
Käufer sollten normalerweise ein detailliertes Datenblatt, technische Spezifikationen, Maßzeichnungen, Installationsanweisungen, anwendbare Test- oder Zertifizierungsdokumente und relevante Produktnormen anfordern. Projektspezifische Anforderungen erfordern möglicherweise zusätzliche Dokumentation.
Konsistenz zwischen Produktionschargen, Rückverfolgbarkeit, technische Dokumentation, Qualitätskontrolle, Lieferfähigkeit und technischer Kundendienst können die Gesamtkosten und Zuverlässigkeit eines B2B-Elektroprojekts erheblich beeinflussen.
Erstellen Sie eine zuverlässigere Schutzlösung für Schaltkreise
Auswählen eines6-kA-AC-Miniatur-LeistungsschalterBeginnen Sie mit den elektrischen Bedingungen der Anwendung und nicht nur mit dem Produktetikett. Nennstrom, Ausschaltvermögen, Auslösekurve, Spannung, Polkonfiguration, Installationsumgebung und technische Dokumentation tragen alle zu einer zuverlässigen Schutzlösung bei.
Wenn Sie MCBs für Stromverteilungsprojekte, Schalttafeln, Gewerbegebäude, Wohnanwendungen oder den Großhandelsvertrieb beschaffen,Shanghai DaDa Electric Co., Ltd.kann Ihnen bei der Bewertung geeigneter Produktspezifikationen gemäß Ihren Projektanforderungen helfen.
Benötigen Sie technische Spezifikationen, Produktinformationen oder Unterstützung für ein Großeinkaufsprojekt?Kontaktieren Sie unsum Ihre Anwendung zu besprechen und eine geeignete Lösung für Leitungsschutzschalter zu finden.
