Warum wird der Schutz von Gleichstromkreisen für die Zukunft von Energiesystemen immer wichtiger?

Die globale Energiewirtschaft wird zunehmend abhängig von Gleichstrom. Solar-Photovoltaikanlagen, Batteriespeichersysteme, Ladestationen für Elektrofahrzeuge, Telekommunikationsgeräte und Rechenzentren enthalten alle wichtige Gleichstromabschnitte. Mit der Ausweitung dieser Anwendungen entwickelt sich der Schaltkreisschutz von einer unterstützenden Komponente zu einem zentralen Bestandteil der Systemsicherheit. ADC-LeistungsschalterSie müssen abnormale Ströme schnell und sicher trennen, um Schäden an Kabeln, Konvertern, Batterien und angeschlossenen Geräten zu begrenzen.

Die Gleichstromunterbrechung unterscheidet sich technisch von der Wechselstromunterbrechung. In einem Wechselstromkreis durchläuft der Strom natürlich viele Male pro Sekunde den Nullpunkt, was zur Löschung eines Lichtbogens beiträgt. Gleichstrom hat keinen natürlichen Nulldurchgang, sodass ein Lichtbogen nach der Kontakttrennung stabil bleiben kann. Leistungsschalter, die für Gleichstrom ausgelegt sind, erfordern daher geeignete Kontaktstrukturen, Lichtbogenkammern, magnetische Blasanordnungen, Isolationsabstände und Verdrahtungskonfigurationen. Ein Wechselstrom-Leistungsschalter sollte niemals allein deshalb als für den Gleichstrombetrieb geeignet angesehen werden, weil sein Nennstrom ausreichend erscheint.

Ein klarer Branchentrend ist der Trend zu höheren Systemspannungen und größerer Leistungsdichte. Eine höhere Gleichspannung kann den Strom bei gleicher übertragener Leistung reduzieren und so zu geringeren Leiterverlusten und Kabelanforderungen beitragen. Allerdings werden dadurch auch die Isolationskoordination und die Lichtbogenunterbrechung anspruchsvoller. Bei der Produktauswahl müssen Nennbetriebsspannung, Nennstrom, Polzahl, Kurzschlussausschaltvermögen, Nutzungsumgebung und die vom Hersteller angegebene Anschlussmethode berücksichtigt werden. Für einige DC-Leistungsschalterkonstruktionen sind Polaritätsanforderungen besonders wichtig.

Ein weiterer Trend ist eine engere Abstimmung zwischen Leistungsschaltern und elektronischer Überwachung. Moderne Energiesysteme nutzen zunehmend Sensoren, Steuerungen und Kommunikationsnetzwerke, um Überhitzung, Überlastungen, Isolationsfehler und abnormale Betriebsmuster zu erkennen. Mechanischer Schutz ist nach wie vor unerlässlich, aber er wird Teil einer umfassenderen Schutzarchitektur, die Sicherungen, Überspannungsschutzgeräte, Schütze, Isolationsüberwachungsgeräte und Batteriemanagementsysteme umfassen kann. Auch der Selektivität zwischen vor- und nachgeschalteten Geräten wird mehr Aufmerksamkeit geschenkt, da eine unnötige Abschaltung einen gesamten Solarstrang, ein Lagerregal, einen Ladeschrank oder einen Industrieprozess beeinträchtigen kann.

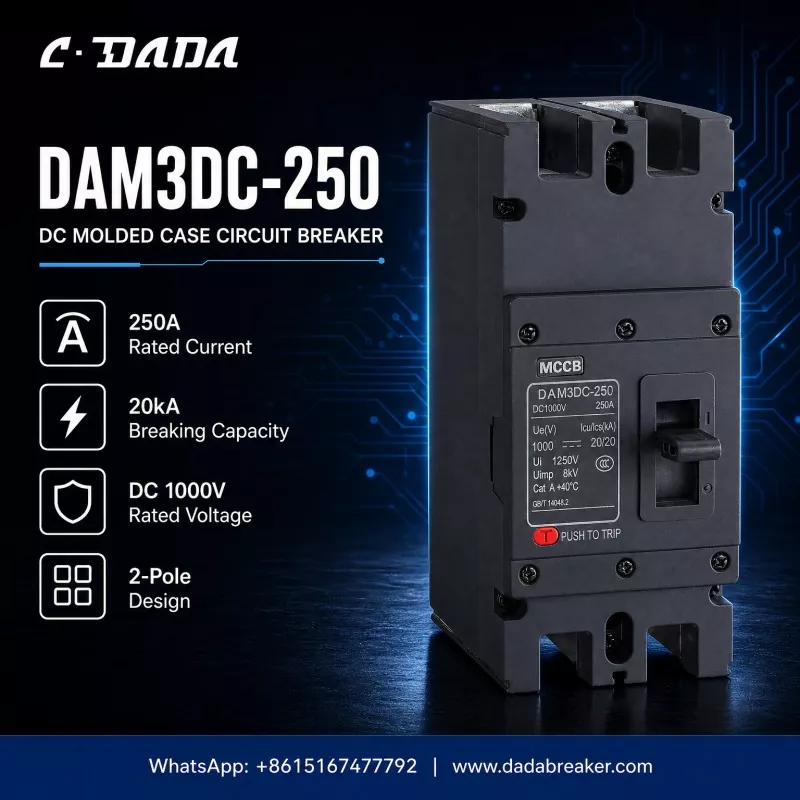

Der DAM3DC-250 gezeigt vonShanghai Dada Electricveranschaulicht den Typ des DC-Leistungsschalters mit geformtem Gehäuse, der bei der Verteilung höherer Ströme verwendet wird. Die sichtbaren Spezifikationen geben einen Nennstrom von 250 A, eine DC-Nennspannung von 1000 V, ein Ausschaltvermögen von 20 kA und einen zweipoligen Aufbau an. Diese Werte beschreiben den vorgesehenen elektrischen Bereich; Sie entscheiden nicht allein über die Eignung für jede Installation. Ingenieure müssen weiterhin das tatsächliche Kurzschlussniveau, die Leitergröße, die Umgebungstemperatur, die Gehäusebedingungen, die Lasteigenschaften, die Installationshöhe, die geltenden Normen und die erforderliche Schutzkoordination überprüfen.

Für Endbenutzer sind eine klare Kennzeichnung und Dokumentation gleichermaßen wertvoll, da richtige Entscheidungen zu Installation, Wartung und Austausch von der Kenntnis der überprüften Nennwerte und Betriebsbeschränkungen des Geräts abhängen.

Künftig werden Käufer mehr Wert auf die anwendungsspezifische Validierung legen, anstatt Geräte nur anhand der aktuellen Bewertung auszuwählen. Ein zuverlässiger Gleichstromschutz hängt von der richtigen Spannungsanpassung, ausreichender Unterbrechungsfähigkeit, richtiger Polkonfiguration, kontrollierter Installation und regelmäßiger Inspektion ab. Während sich die Erzeugung erneuerbarer Energien, die Speicherung und der elektrifizierte Verkehr weiterentwickeln, wird das Verständnis dieser Grundlagen Systementwicklern helfen, Risiken zu reduzieren und zuverlässigere Gleichstromnetze aufzubauen.
