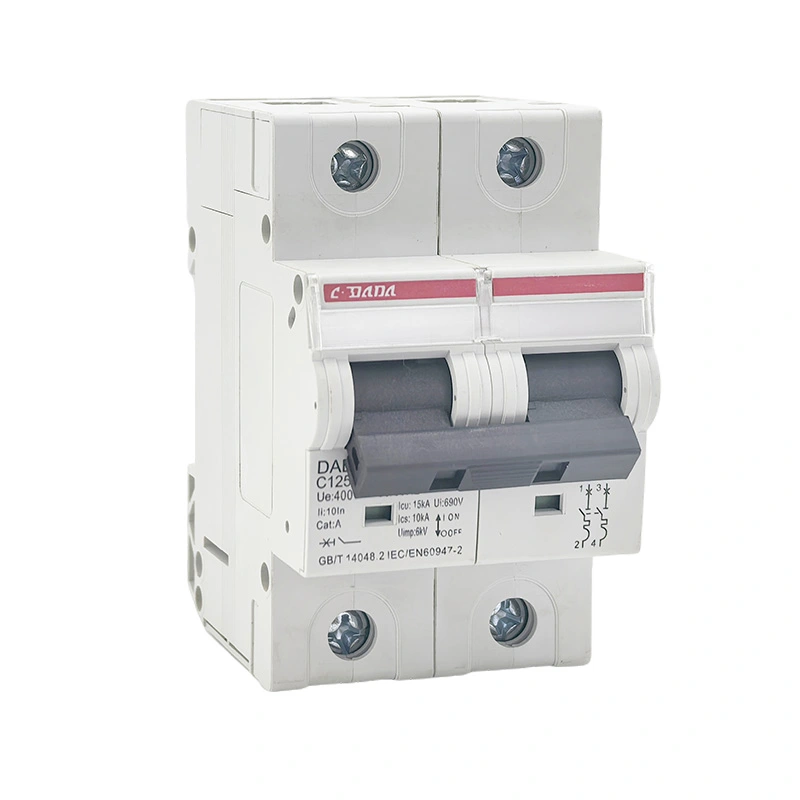

A 125 15KA Miniatur-Leistungsschalterist für elektrische Anlagen konzipiert, die sowohl eine hohe Strombelastbarkeit als auch einen zuverlässigen Kurzschlussschutz erfordern. Im Gegensatz zu herkömmlichen MCBs mit niedriger Nennleistung kann ein 125-A-Gerät mit hoher Schaltleistung anspruchsvolle Verteilungsanwendungen bewältigen, bei denen Fehlerströme erheblich höher sein können. In diesem Artikel wird erklärt, wie ein 125 15KA MCB funktioniert, was seine wichtigsten Spezifikationen bedeuten, wo er verwendet werden kann, wie man ihn richtig auswählt und installiert und was Einkaufsteams vor der Bestellung prüfen sollten. Außerdem werden die praktischen Designmerkmale der DAB7-125-Serie von Shanghai DaDa Electric Co., Ltd. untersucht, darunter thermisch-magnetischer Schutz, strombegrenzendes Design, große Kabelanschlüsse und ein Schaltvermögen von 15 kA.
Inhaltsverzeichnis
- Was ist ein Miniatur-Leistungsschalter 125 15KA?
- Warum sind 125A und 15KA wichtig?
- Wie funktioniert der Schutzmechanismus?
- Welche Funktionen verbessern die praktische Leistung?
- Wo kann ein 125 15KA MCB verwendet werden?
- Wichtige zu prüfende Spezifikationen
- So wählen Sie die richtige Konfiguration aus
- Überlegungen zur Installation und Wartung
- Häufige Probleme und Kaufbedenken
- Warum Shanghai DaDa Electric Co., Ltd.?
- Häufig gestellte Fragen
- Abschließende Überlegungen
Was ist ein Miniatur-Leistungsschalter 125 15KA?
Ein Miniatur-Leistungsschalter 125 15KA ist ein Hochstrom-Schutzgerät, das Stromkreise unterbricht, wenn ungewöhnliche Strombedingungen auftreten. In der Produktbezeichnung bezeichnet „125“ im Allgemeinen einen Nennstrom von bis zu 125 A, während sich „15 KA“ auf ein Kurzschlussausschaltvermögen von 15 kA unter den geltenden Prüfbedingungen und der Norm bezieht.
Diese beiden Zahlen beschreiben unterschiedliche elektrische Eigenschaften. Die Nennleistung von 125 A betrifft den Strom, den der Leistungsschalter unter bestimmten Betriebsbedingungen führen kann. Der Wert von 15 kA bezieht sich auf die Höhe des prospektiven Kurzschlussstroms, den der Leistungsschalter unter den angegebenen Bedingungen sicher unterbrechen kann.
Diese Unterscheidung ist wichtig, wenn Ingenieure Leistungsschalter vergleichen. Ein höherer Bemessungsstrom bedeutet nicht automatisch ein höheres Kurzschlussausschaltvermögen. Beide Werte müssen anhand der elektrischen Eigenschaften der Installation bewertet werden.
Die DAB7-125-Serie von Shanghai DaDa Electric Co., Ltd. wurde für industrielle und kommerzielle Stromverteilungsanwendungen entwickelt. In den veröffentlichten Produktinformationen werden ein maximaler Nennstrom von 125 A und Optionen mit hoher Ausschaltkapazität, einschließlich 15 kA, angegeben. Der Hersteller gibt außerdem einen thermisch-magnetischen Schutz und ein strombegrenzendes Design an.
Warum sind 125A und 15KA wichtig?
Elektrische Verteilungssysteme können erhebliche Fehlerenergie enthalten, insbesondere in der Nähe von Transformatoren, Verteilertafeln, Industriemaschinen und großen Stromlasten. Wenn ein Schutzgerät einem Fehlerstrom ausgesetzt wird, der über seiner spezifizierten Unterbrechungsfähigkeit liegt, kann dies zu Geräteschäden, übermäßiger Lichtbogenbildung und ernsthaften Sicherheitsrisiken führen.
Ein Ausschaltvermögen von 15 kA bietet einen höheren Unterbrechungsspielraum als viele Standard-MCBs mit niedrigem Ausschaltvermögen. Die tatsächliche Eignung hängt jedoch vom voraussichtlichen Kurzschlussstrom am Einbauort und den Anforderungen der geltenden Elektronorm ab.
| Parameter | Was es anzeigt | Warum es wichtig ist |
|---|---|---|
| 125A | Nennstrom | Bestimmt den normalen Strombelastbarkeitsbereich des Leistungsschalters. |
| 15kA | Hohe Kurzschlussunterbrechungsfähigkeit | Hilft dem Leistungsschalter, bestimmte hohe Fehlerströme zu unterbrechen. |
| Thermalreise | Überlastschutz | Reagiert auf anhaltende übermäßige Strombedingungen. |
| Magnetische Reise | Kurzschlussschutz | Bietet schnellen Betrieb bei schwerwiegenden Fehlerbedingungen. |
| Strombegrenzung | Reduzierung der Fehlerenergie | Kann dazu beitragen, die Belastung der nachgeschalteten Geräte zu begrenzen. |
Beim Entwurf eines Verteilungssystems sollte der Leistungsschalter daher anhand der tatsächlichen Lastberechnung, Leiterbemessung, Fehlerstromberechnung, Spannung, Frequenz, Polkonfiguration und Koordinationsanforderungen ausgewählt werden und nicht nur anhand der Strombemessung.
Wie funktioniert der Schutzmechanismus?
Ein moderner MCB kombiniert im Allgemeinen zwei primäre Auslöseprinzipien: thermischen Schutz und magnetischen Schutz. Die beiden Mechanismen behandeln unterschiedliche Arten von Überstromereignissen.
Der Wärmeschutz reagiert auf Überlastbedingungen, die über einen längeren Zeitraum anhalten. Wenn der Strom den vorgesehenen Betriebspegel überschreitet, löst die Wärme das Thermoelement aus und öffnet den Stromkreis.
Der magnetische Schutz ist für Hochstrom-Fehlerbedingungen vorgesehen. Eine starke magnetische Reaktion kann den Auslösemechanismus schnell aktivieren, wenn ein schwerer Kurzschluss auftritt.
Wenn sich bei einer Fehlerunterbrechung Kontakte trennen, kann es zur Bildung eines Lichtbogens kommen. Interne Lichtbogenmanagementstrukturen helfen bei der Kontrolle und Löschung des Lichtbogens während einer Unterbrechung.
Eine strombegrenzende Konstruktion kann die Energie reduzieren, die während eines Kurzschlussereignisses durch den Stromkreis fließen darf, und so dazu beitragen, die Belastung angeschlossener Komponenten zu verringern.
Die Produktinformationen des DAB7-125 beschreiben eine thermische und magnetische Auslösefunktion, einen Auslösemechanismus und ein strombegrenzendes Design. Diese Merkmale sind besonders relevant für Anwendungen, bei denen die Schutzvorrichtung sowohl auf längere Überlastungen als auch auf Hochstromfehler konsistent reagieren muss.
Welche Funktionen verbessern die praktische Leistung?
Elektrische Schutzgeräte werden nicht nur anhand ihrer Nennstromstärke bewertet. Die mechanische Konstruktion, das Anschlussdesign, die Kontaktmaterialien, die Montagemethode und die internen Lichtbogenkontrollanordnungen können sich alle auf die praktische Verwendbarkeit auswirken.
- Hohe Schaltleistung:Eine 15-kA-Spezifikation bietet eine höhere Kurzschlussunterbrechungsfähigkeit als viele herkömmliche MCBs mit geringer Ausschaltkapazität.
- Große Kabelklemmen:Die DAB7-125-Serie ist mit großen Anschlüssen ausgestattet, die gemäß den veröffentlichten Informationen des Herstellers für Kupfer- und Aluminiumleiter bis zu 35 mm² geeignet sind.
- Auslösefreier Mechanismus:Der Leistungsschalter kann seine Schutzfunktion auch dann aufrechterhalten, wenn der Betätigungsmechanismus in der EIN-Position gehalten wird.
- Positive Kontaktanzeige:Eine klare Anzeige des Kontaktstatus kann Inspektion und Wartung erleichtern.
- Thermisch-magnetischer Betrieb:Unterschiedliche Überstrombedingungen können durch ergänzende Auslösemechanismen bewältigt werden.
- DIN-Schienenmontage:Die modulare Montage vereinfacht die Installation in kompatiblen Verteilergeräten.
- Flammhemmendes Gehäuse:Die veröffentlichten DAB7-125-Informationen spezifizieren ein flammhemmendes Gehäusematerial PA66.
Diese Details sind für Händler und Systemintegratoren wichtig, da Installationseffizienz und Wartungsfreundlichkeit das gesamte Betriebserlebnis und nicht nur den anfänglichen Kaufpreis beeinflussen können.
Wo kann ein 125 15KA MCB verwendet werden?
Ein 125-A-MCB mit hoher Schaltleistung kann für elektrische Verteilungssysteme in Betracht gezogen werden, bei denen der Stromkreis und der Fehlerpegel innerhalb des spezifizierten Betriebsbereichs des Geräts liegen. Typische Anwendungsumgebungen können Industrieanlagen, Gewerbegebäude, Geräteverteilertafeln und andere Stromkreise mit höherem Stromverbrauch sein.
| Anwendung | Typische Anforderung | Potenzieller Nutzen |
|---|---|---|
| Industrieller Vertrieb | Höhere Strombelastungen und anspruchsvolle Fehlerbedingungen | Hohe Strombelastbarkeit mit Kurzschlussschutz |
| Gewerbebauten | Zuverlässiger Verteilungsschutz | Kompakter modularer Schutz für Verteilerstromkreise |
| Maschinensysteme | Schutz für elektrische Geräte und Zuleitungen | Thermische und magnetische Überstromreaktion |
| Verteilertafeln | Platzsparende Schutzgeräte | DIN-Schienenmontage und modularer Aufbau |
| Energieintensive Geräte | Höherer Stromkreis | Bis zu 125 A Nennstromkonfiguration, abhängig vom ausgewählten Modell |
Die Anwendungseignung muss immer anhand der vollständigen Elektrokonstruktion bestätigt werden. Spannung, Frequenz, voraussichtlicher Fehlerstrom, Leitergröße, Umgebungstemperatur, Polkonfiguration und geltende Installationsregeln können die Auswahl des geeigneten Leistungsschalters beeinflussen.
Wichtige zu prüfende Spezifikationen
Käufer konzentrieren sich oft auf „125A“ und „15kA“, weil sie leicht zu verstehen sind. Eine professionelle Beschaffung erfordert jedoch eine umfassendere Spezifikationsprüfung.
| Spezifikation | Kauffrage |
|---|---|
| Nennstrom | Entspricht die gewählte Nennleistung der berechneten Stromkreislast und Leiterkapazität? |
| Bruchkapazität | Ist die angegebene Kapazität von 15 kA für den voraussichtlichen Fehlerstrom geeignet? |
| Nennspannung | Passt der Leistungsschalter zur Systemspannung und Verteilungsanordnung? |
| Anzahl der Pole | Benötigt die Schaltung 1P, 2P, 3P, 4P oder eine andere Konfiguration? |
| Reisekurve | Ist die gewählte Auslösecharakteristik mit der angeschlossenen Last kompatibel? |
| Anwendbarer Standard | Entspricht das Produkt dem für den Zielmarkt und die Installation erforderlichen Standard? |
| Terminalkapazität | Können die Klemmen den angegebenen Leiter sicher aufnehmen? |
| Installationsmethode | Ist eine Hutschienenmontage oder eine andere Montageanordnung erforderlich? |
Beispielsweise verwenden IEC 60947-2 und IEC/EN 60898-1 unterschiedliche Klassifizierungen und Prüfrahmen für Leistungsschalter. Veröffentlichte Herstellerdaten können daher je nach Norm und Produktkategorie sowohl Icu- als auch Icn-Terminologie enthalten. Ein Käufer sollte genau prüfen, welche Nennleistung für die Spannung und die Betriebsbedingungen der geplanten Installation gilt.
So wählen Sie die richtige Konfiguration aus
Die Auswahl eines Miniatur-Leistungsschalters 125 15KA sollte mit dem elektrischen System und nicht mit dem Produktkatalog beginnen. Ein einfacher Auswahlprozess kann das Risiko einer Fehlanpassung des Leistungsschalters an den Stromkreis verringern.
- Bestimmen Sie den Auslegungsstrom.Berechnen Sie den erwarteten kontinuierlichen und intermittierenden Laststrom.
- Überprüfen Sie die Leiterbemessung.Die Schutzeinrichtung sollte auf den zulässigen Strom des Kabels unter den tatsächlichen Installationsbedingungen abgestimmt sein.
- Bestimmen Sie den voraussichtlichen Kurzschlussstrom.Das gewählte Ausschaltvermögen sollte für den Fehlerpegel am Installationsort ausreichend sein.
- Bestätigen Sie Spannung und Frequenz.Stellen Sie sicher, dass der Leistungsschalter für das elektrische System ausgelegt ist.
- Wählen Sie die Polanordnung.Berücksichtigen Sie die Anforderungen an Phasen- und Neutralleiter.
- Überprüfen Sie die Reisemerkmale.Die Auslösekurve sollte für die angeschlossene Last und die erwarteten Einschaltstrombedingungen geeignet sein.
- Bestätigen Sie Standards und Zertifizierungen.Überprüfen Sie die Anforderungen des Zielmarktes, die Projektspezifikation und die örtlichen Elektrovorschriften.
- Überprüfen Sie die physische Kompatibilität.Bestätigen Sie Abmessungen, Klemmengröße, DIN-Schienenkompatibilität und Plattenabstand.
Überlegungen zur Installation und Wartung
Für jede Hochstrom-Schutzeinrichtung ist die korrekte Installation unerlässlich. Selbst ein gut konzipierter Leistungsschalter kann falsch dimensionierte Leiter, lose Anschlüsse, ungeeignete Gehäuse oder unsachgemäße Installationspraktiken nicht ausgleichen.
- Überprüfen Sie vor der Installation das Modell und die Leistung des Leistungsschalters.
- Trennen Sie die Stromversorgung und befolgen Sie die geltenden Sicherheitsverfahren.
- Stellen Sie sicher, dass der Leiterquerschnitt mit der Klemme kompatibel ist.
- Bereiten Sie Leiter richtig vor und vermeiden Sie beschädigte oder unsachgemäß abisolierte Kabelenden.
- Klemmen entsprechend den Herstellerangaben festziehen.
- Stellen Sie sicher, dass der Leistungsschalter sicher auf der kompatiblen DIN-Schiene montiert ist.
- Überprüfen Sie, ob das Gehäuse ausreichend Schutz und Freiraum bietet.
- Überprüfen Sie die Anschlüsse regelmäßig auf Anzeichen von Überhitzung, Verfärbung oder mechanischer Lockerheit.
- Testen Sie das Schutzsystem entsprechend den Wartungsanforderungen der Anlage.
Wartungspläne sollten die Umgebung und den Arbeitszyklus widerspiegeln. Industrieanlagen mit hoher Belastung, häufigem Schalten, Staub, Vibrationen oder erhöhten Temperaturen erfordern möglicherweise eine häufigere Inspektion als leicht belastete Innenverteilungssysteme.
Häufige Probleme und Kaufbedenken
Käufer von Hochstrom-MCBs stehen häufig vor mehreren praktischen Herausforderungen. Durch die Behebung dieser Probleme vor der Beschaffung können Verzögerungen und Installationsprobleme vermieden werden.
In einigen Produktlisten wird nur allgemein von „hoher Schaltleistung“ gesprochen. Käufer sollten die genaue Nennleistung, Norm, Spannung und Prüfgrundlage erfragen.
Die Auswahl von 125 A ohne Überprüfung der Kabelkapazität und des tatsächlichen Auslegungsstroms kann zu Koordinationsproblemen führen.
Größere Leiter erfordern Klemmen, die für die erforderliche Querschnittsfläche ausgelegt sind. Die Terminalkompatibilität sollte vor dem Kauf bestätigt werden.
Internationale Einkäufer benötigen für die Projektgenehmigung häufig technische Spezifikationen, Zertifizierungen, Zeichnungen und Produktinformationen.
Ein professioneller Lieferant sollte in der Lage sein, klare Produktdaten bereitzustellen und Käufern dabei zu helfen, die Unterschiede zwischen Nennstrom, Ausschaltvermögen, Auslöseeigenschaften und Installationsanforderungen zu verstehen.
Warum Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.entwickelt und produziert Stromkreisschutzprodukte für industrielle und kommerzielle Elektroanwendungen. Das veröffentlichte Produktportfolio umfasst MCBs, MCCBs, RCBOs, RCCBs und zugehörige Stromkreisschutzgeräte.
Die DAB7-125-Serie ist für Anwendungen geeignet, die eine höhere Stromkapazität und eine hohe Kurzschlussausschaltfähigkeit erfordern. Zu den veröffentlichten Spezifikationen gehören ein hohes Schaltvermögen von 15 kA, eine thermisch-magnetische Auslösefunktion, ein strombegrenzendes Design, eine positive Kontaktanzeige und Anschlüsse, die für größere Leiter geeignet sind. :contentReference[oaicite:1]{index=1}
In den Werksinformationen des Herstellers werden auch spezielle Stanz-, Punktschweiß-, Niet-, Spritzguss- und Montagewerkstätten beschrieben, die die Produktion von MCB- und MCCB-Produkten unterstützen. :contentReference[oaicite:2]{index=2}
Für Händler, Elektrogroßhändler, Schaltanlagenbauer und OEM-Kunden kann diese Art der Fertigungskapazität nützlich sein, wenn eine konsistente Produktversorgung, technische Dokumentation und Konfigurationsunterstützung wichtige Bestandteile einer Kaufentscheidung sind.
| Käuferanforderung | Relevante DAB7-125-Eigenschaft |
|---|---|
| Hochstrom-Stromkreisschutz | Nennstrom bis 125A |
| Höhere Kurzschlussanforderungen | Bis zu 15 kA Ausschaltvermögen gemäß veröffentlichter Produktinformation |
| Überlastschutz | Thermische Auslösefunktion |
| Reaktion auf Kurzschluss | Magnetische Auslösefunktion |
| Größere Leiter | Große Kabelklemmen ausgelegt für Leiter bis 35mm² laut Herstellerangabe |
| Panel-Installation | Modulares DIN-Schienen-Montagedesign |
Produktspezifikationen sollten vor der endgültigen Projektgenehmigung immer anhand der neuesten technischen Dokumentation bestätigt werden, insbesondere wenn der Leistungsschalter in einer Umgebung mit hohem Fehlerstrom oder einem regulierten elektrischen System installiert wird.
Häufig gestellte Fragen
15 KA bezieht sich auf ein Kurzschlussausschaltvermögen von 15 kA unter den geltenden spezifizierten Testbedingungen. Sie gibt die Höhe des voraussichtlichen Kurzschlussstroms an, den das Gerät gemäß seiner geltenden Nennleistung und Norm unterbrechen soll.
Nein. Bei der Auswahl müssen Leiterkapazität, Lasteigenschaften, Systemspannung, Umgebungsbedingungen, Fehlerstrom, Polkonfiguration und geltende elektrische Anforderungen berücksichtigt werden.
125 A beziehen sich auf den Nennstrom des Leistungsschalters, während sich 15 kA auf seine Kurzschlussunterbrechungsfähigkeit bezieht. Sie beschreiben unterschiedliche Eigenschaften der Schutzeinrichtung.
Es kann für geeignete industrielle Verteilerkreise in Betracht gezogen werden, wenn das elektrische System den angegebenen Nennwerten und Installationsanforderungen des Produkts entspricht.
Nein. Die Schaltleistung ist nur ein Auswahlfaktor. Spannung, Nennstrom, Auslöseeigenschaften, Leiterkoordination, Polkonfiguration und Installationsbedingungen müssen ebenfalls bewertet werden.
Der thermische Schutz bekämpft anhaltende Überlastbedingungen, während der magnetische Schutz schnell auf Hochstrom-Fehlerbedingungen wie Kurzschlüsse reagiert.
In den veröffentlichten DAB7-125-Informationen von Shanghai DaDa Electric heißt es, dass seine großen Kabelanschlüsse für Kupfer- und Aluminiumkabel bis zu 35 mm² geeignet sind. Die genaue Leiteranordnung sollte vor der Installation immer anhand der aktuellen technischen Dokumentation bestätigt werden.
Käufer sollten das technische Datenblatt, geltende Normen, Nennspannung, Ausschaltleistungsdaten, Auslöseeigenschaften, Maßzeichnungen, Anschlussinformationen, Zertifizierungen und Verpackungsdetails anfordern, die für den Zielmarkt relevant sind.
Abschließende Überlegungen
Ein Miniatur-Leistungsschalter 125 15KA erfüllt eine bestimmte Kombination von Anforderungen: relativ hohe Stromkapazität und verbesserte Kurzschlussunterbrechungsfähigkeit. Für Ingenieure und Einkaufsteams ist es wichtig zu verstehen, was jede Bewertung darstellt, um die richtige technische Entscheidung zu treffen.
Die wichtigsten Überlegungen gehen über die Zahlen „125A“ und „15kA“ hinaus. Eine vollständige Bewertung sollte Nennspannung, Fehlerstrom, Auslöseeigenschaften, Polkonfiguration, Leiterkompatibilität, geltende Normen, Installationsumgebung und physikalische Abmessungen umfassen.
Die DAB7-125-Serie von Shanghai DaDa Electric Co., Ltd. kombiniert Hochstromschutz mit thermisch-magnetischem Betrieb, strombegrenzendem Design, großen Kabelanschlüssen und einem veröffentlichten Ausschaltvermögen von bis zu 15 kA. Diese Eigenschaften machen das Produkt bei korrekter Abstimmung auf das elektrische System für eine Reihe industrieller und gewerblicher Verteilungsanwendungen relevant.
