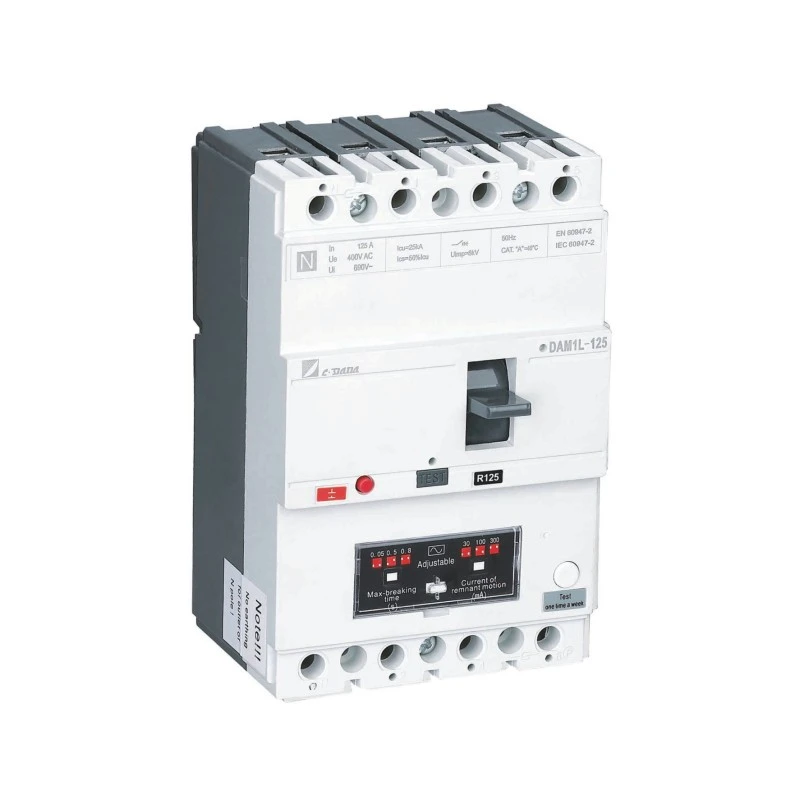

EinMCCB mit Auslaufschutzvereint die Funktionen herkömmlicher Kompaktleistungsschalter mit Fehlerstromschutz in einer abgestimmten Lösung. Für gewerbliche Gebäude, Industrieanlagen, Gerätehersteller und Elektroinstallateure kann dies eine häufige Herausforderung bewältigen: den Schutz eines Stromkreises vor Überlastungen und Kurzschlüssen und gleichzeitig die Erkennung potenziell gefährlicher Leckströme.
Der Schlüssel liegt nicht einfach darin, einen Leistungsschalter mit mehr Funktionen zu wählen. Das Gerät muss der Systemspannung, dem Nennstrom, den Kurzschlussbedingungen, der Polkonfiguration, der Leckstromeinstellung, der Installationsumgebung und den Koordinationsanforderungen entsprechen. In diesem Leitfaden wird erläutert, wie die Technologie funktioniert, welche Probleme sie löst und was Käufer überprüfen sollten, bevor sie einen MCCB mit Leckageschutz spezifizieren.
Inhaltsverzeichnis
- 1. Was ist ein MCCB mit Leckageschutz?
- 2. Wie funktioniert der Auslaufschutz?
- 3. Welche elektrischen Probleme können damit gelöst werden?
- 4. Warum MCCB und Leckageschutz kombinieren?
- 5. Wo wird ein MCCB mit Auslaufschutz eingesetzt?
- 6. Was sollten Käufer vor der Auswahl prüfen?
- 7. Erläuterung der wichtigsten Parameter
- 8. MCCB mit Leckageschutz im Vergleich zu separaten Schutzgeräten
- 9. Überlegungen zur Installation und Wartung
- 10. Shanghai DaDa Electric Co., Ltd. und Leckageschutzlösungen
- 11. Häufig gestellte Fragen
- 12. Fazit
1. Was ist ein MCCB mit Leckageschutz?
Ein Kompaktleistungsschalter, allgemein MCCB genannt, dient zum Schutz von Niederspannungsstromkreisen vor Bedingungen wie Überlastung und Kurzschluss. Im Gegensatz zu einem einfachen Schutzschalter kann ein MCCB für ein breites Spektrum an Nennströmen und Unterbrechungskapazitäten ausgewählt werden, sodass er für gewerbliche und industrielle Verteilungssysteme geeignet ist.
EinMCCB mit Auslaufschutzfügt diesen herkömmlichen Schutzfunktionen eine Fehlerstrom- oder Erdschlusserkennung hinzu. Wenn ein abnormaler Leckstrom erkannt wird und das konfigurierte Betriebsniveau erreicht, kann der Schutzmechanismus eine Auslösung einleiten und den betroffenen Stromkreis trennen.
Diese Kombination ist besonders nützlich, wenn Elektrokonstrukteure mehrere Schutzschichten wünschen, ohne eine unnötig komplizierte Schalttafelanordnung zu erstellen. Kommerzielle Produkte sind als integrierte MCCB-plus-Fehlerstrom-Lösungen oder als MCCBs kombiniert mit kompatiblen Fehlerstrommodulen erhältlich. IEC 60947-2 enthält Anforderungen für Leistungsschalter mit Fehlerstromschutz, wobei die Hersteller möglicherweise unterschiedliche Konfigurationen und Einstellbereiche anbieten.
2. Wie funktioniert der Auslaufschutz?
In einem funktionsfähigen Stromkreis sollte der durch die abgehenden Leiter fließende Strom dem durch den Stromkreis zurückfließenden Strom entsprechen. Ein Leckagezustand liegt vor, wenn ein Teil des Stroms einen unbeabsichtigten Weg einschlägt, beispielsweise durch eine Verschlechterung der Isolierung, angeschlossene Geräte oder durch den Kontakt einer Person mit einem unter Spannung stehenden Teil.
Der Leckageschutz überwacht den mit dieser Unsymmetrie verbundenen Reststrom. Wenn der gemessene Fehlerstrom die konfigurierte Betriebsschwelle des Geräts überschreitet, sendet das Schutzsystem ein Auslösesignal an den MCCB-Mechanismus.
Abhängig vom Produktdesign kann der Leckageschutz einen einstellbaren Restbetriebsstrom, eine Zeitverzögerung, eine Testfunktion, eine Alarmanzeige oder andere Überwachungsfunktionen bieten. Kommerzielle MCCB-Leckageschutzprodukte zeigen, dass Empfindlichkeits- und Verzögerungseinstellungen je nach beabsichtigter Anwendung erheblich variieren können.
Warum unterscheidet sich dies vom Überlastschutz?
Überlastschutz und Auslaufschutz reagieren auf unterschiedliche Probleme. Ein überlasteter Stromkreis kann übermäßig viel Strom verbrauchen, weil zu viele Lasten angeschlossen sind oder weil Geräte über ihre vorgesehene Kapazität hinaus betrieben werden. Bei einem Leckagefehler handelt es sich jedoch um einen Strom, der aus dem vorgesehenen Leitungspfad entweicht.
Daher führt eine bloße Erhöhung der Überlastschutzfähigkeit nicht automatisch zu einem geeigneten Auslaufschutz. Beim Entwurf eines elektrischen Verteilungssystems sollten die beiden Funktionen getrennt betrachtet werden.
3. Welche elektrischen Probleme können damit gelöst werden?
Elektrische Geräte, die in Fabriken, Gewerbegebäuden und Infrastrukturprojekten eingesetzt werden, können über lange Zeiträume unter anspruchsvollen Bedingungen betrieben werden. Feuchtigkeit, Staub, Alterung der Isolierung, mechanische Schäden, Installationsfehler und Geräteverschlechterung können alle zu abnormalen Strompfaden führen.
Eine beschädigte oder alternde Isolierung kann zu unbeabsichtigten Strompfaden führen, die sich möglicherweise nicht wie ein herkömmlicher Kurzschluss verhalten.
Ein Fehlerstromschutz kann dabei helfen, Leckagezustände zu erkennen, die eine schnelle Trennung des Stromkreises erfordern.
Durch die Kombination von Schutzfunktionen kann die Anordnung im Vergleich zur Verwendung mehrerer unabhängiger Komponenten vereinfacht werden.
Der tatsächliche Schutzgrad hängt von der gesamten elektrischen Anlage, der Gerätekonfiguration und den Installationsbedingungen ab. Ein MCCB mit Leckageschutz sollte daher als Teil eines ordnungsgemäß konzipierten Schutzsystems und nicht als Universallösung für jede elektrische Gefahr betrachtet werden.
4. Warum MCCB und Leckageschutz kombinieren?
Bei vielen Elektroprojekten liegt der Hauptvorteil in der Möglichkeit, mehrere Schutzanforderungen innerhalb einer koordinierten Geräteanordnung zu erfüllen. Dies kann dort von Nutzen sein, wo Schaltschrankfläche, Installationszeit und Systemkoordination wichtig sind.
1. Mehrere Schutzfunktionen
Ein ordnungsgemäß konfiguriertes Gerät kann innerhalb derselben Schutzarchitektur Überlast-, Kurzschluss- und Fehlerstromschutz bieten. Dadurch wird es für Ingenieure einfacher, eine definierte Schutzstrategie für einen Einspeise- oder Verteilerkreis festzulegen.
2. Effizienteres Panel-Design
Integrierte oder eng aufeinander abgestimmte Schutzkomponenten können den Bedarf an separaten Geräten, Verkabelungen und Montageanordnungen reduzieren. Hersteller von Fehlerstrom-Schutzschaltern betonen als praktische Vorteile insbesondere den kompakten Einbau und den reduzierten Komponentenbedarf.
3. Einstellbarer Schutz
Einige Produkte bieten einstellbare Fehlerstromschwellen und Zeitverzögerungen. Dadurch kann die Schutzanordnung an unterschiedliche Stromkreise angepasst werden, anstatt sich für jede Anwendung auf eine feste Einstellung zu verlassen.
4. Einfachere Systemplanung
Wenn Überlast-, Kurzschluss- und Leckstromanforderungen gemeinsam berücksichtigt werden, können Ingenieure die gesamte Schutzstrategie bewerten, anstatt einzelne Komponenten unabhängig auszuwählen.
5. Wo wird ein MCCB mit Auslaufschutz eingesetzt?
Die geeignete Anwendung hängt vom elektrischen Design, den örtlichen Anforderungen und den Produktspezifikationen ab. Typische Anwendungsbereiche sind:
- Verteilertafeln für Gewerbegebäude
- Industrielle Stromverteilungssysteme
- Fabrikproduktionsausrüstung
- Motor- und Maschinenzuführungen
- Werkstätten und Produktionsstätten
- Infrastruktur- und Versorgungsanlagen
- Elektrische Geräte, die eine Erdschlussüberwachung erfordern
- Verteilungssysteme, bei denen der Platz im Schaltschrank begrenzt ist
- Projekte, die einen koordinierten Überlast-, Kurzschluss- und Fehlerstromschutz erfordern
MCCBs werden häufig in der industriellen und kommerziellen Verteilung eingesetzt, da ihre Nennströme und Unterbrechungsfähigkeiten Anwendungen abdecken können, die über den typischen Bereich kleiner Abzweigleistungsschalter hinausgehen.
6. Was sollten Käufer vor der Auswahl prüfen?
Die Auswahl eines MCCB mit Leckageschutz, der nur auf der Nennstromstärke basiert, kann bei der Installation zu Problemen führen. Käufer sollten dem Hersteller oder Elektrotechniker ausreichende Systeminformationen zur Verfügung stellen, bevor sie ein Modell bestätigen.
- Nennstrom:Bestimmen Sie die zu erwartende Dauerlast und wählen Sie basierend auf dem gesamten Schaltungsdesign einen geeigneten Nennstrom aus.
- Betriebsspannung:Bestätigen Sie die Systemspannung und ob das Produkt für die vorgesehene Wechselstromanwendung geeignet ist.
- Polzahl:Prüfen Sie, ob das System 3P, 4P oder eine andere Konfiguration erfordert.
- Kurzschlussfähigkeit:Überprüfen Sie den verfügbaren potenziellen Fehlerstrom und stellen Sie sicher, dass der Leistungsschalter über eine angemessene Unterbrechungsleistung verfügt.
- Leckageempfindlichkeit:Ermitteln Sie den für die vorgesehene Schutzstrategie erforderlichen Betriebsfehlerstrom.
- Zeitverzögerung:Überlegen Sie, ob für die Koordination mit vor- oder nachgeschalteten Geräten ein sofortiger Betrieb oder eine zeitverzögerte Reaktion erforderlich ist.
- Einbaubedingungen:Überprüfen Sie Umgebungstemperatur, Gehäuse, Luftfeuchtigkeit, Höhe und andere relevante Umgebungsfaktoren.
- Standards und Zertifizierungen:Bestätigen Sie die im Zielmarkt erforderlichen Standards und Zulassungen.
7. Erläuterung der wichtigsten Parameter
Beim Vergleich verschiedener MCCB-Auslaufschutzprodukte sind die folgenden Parameter besonders wichtig.
| Parameter | Warum es wichtig ist | Was Käufer bestätigen sollten |
|---|---|---|
| Nennstrom (In) | Definiert den Strompegel, für den der Leistungsschalter unter bestimmten Bedingungen ausgelegt ist. | Passen Sie den Leistungsschalter an die Stromkreislast und die Leiterkonstruktion an. |
| Nennspannung (Ue) | Definiert die elektrische Betriebsspannung für die Anwendung. | Bestätigen Sie die Kompatibilität mit der Systemspannung. |
| Bruchkapazität | Gibt den Fehlerstrom an, den der Leistungsschalter unter bestimmten Testbedingungen sicher unterbrechen kann. | Vergleichen Sie die Produktbewertung mit dem verfügbaren Kurzschlussstrom. |
| Einstellung des Leckstroms | Bestimmt den Fehlerstrompegel, bei dem der Fehlerstromschutz anspricht. | Bestätigen Sie die erforderliche Empfindlichkeit und den Einstellbereich. |
| Zeitverzögerung | Kann dabei helfen, den Auslaufschutz mit anderen Schutzgeräten zu koordinieren. | Prüfen Sie, ob die erforderliche Reaktion sofort oder verzögert erfolgt. |
| Anzahl der Pole | Bestimmt, welche Leiter geschaltet und geschützt werden. | Bestätigen Sie 3P, 4P oder eine andere erforderliche Konfiguration. |
| Standards | Bietet einen Rahmen für Produktleistung und -tests. | Überprüfen Sie die geltenden IEC-, regionalen und Projektanforderungen. |
Aktuelle kommerzielle Produkte mit Fehlerstromschutz können beispielsweise unterschiedliche Kombinationen von Nennstrom, Polkonfiguration, Betriebsspannung und Ausschaltvermögen bieten. Diese Spezifikationen sollten immer anhand des tatsächlichen Produktdatenblatts überprüft werden und nicht nur anhand der Produktkategorie angenommen werden.
8. MCCB mit Leckageschutz im Vergleich zu separaten Schutzgeräten
Sowohl integrierte als auch separate Schutzmaßnahmen können technisch sinnvoll sein. Die bessere Konfiguration hängt von der elektrischen Architektur des Projekts, dem Platzbedarf, der Koordinationsstrategie und den Beschaffungspräferenzen ab.
| Rücksichtnahme | MCCB mit Auslaufschutz | Separate Schutzvereinbarung |
|---|---|---|
| Panel-Layout | Kann eine kompakte Anordnung ermöglichen. | Möglicherweise ist zusätzlicher Montageraum erforderlich. |
| Verdrahtung | Kann die Verbindung zwischen separaten Schutzkomponenten reduzieren. | Möglicherweise ist eine zusätzliche Verkabelung und Koordination erforderlich. |
| Schutzfunktionen | Entworfen um eine kombinierte Schutzanordnung. | Funktionen können unabhängig voneinander ausgewählt werden. |
| Wartung | Weniger separate Komponenten können die Inspektion vereinfachen. | Einzelne Komponenten können je nach Ausführung separat ausgetauscht werden. |
| Anpassung | Hängt von den verfügbaren Leistungsschalter- und Leckageschutzkonfigurationen ab. | Bietet Flexibilität durch die Kombination verschiedener Geräte. |
Wichtig ist, dass Integration nicht automatisch Eignung bedeutet. Die gewählte Kombination muss dennoch den elektrischen Anforderungen der Installation genügen.
9. Überlegungen zur Installation und Wartung
Die richtige Installation ist ebenso wichtig wie die Auswahl des richtigen Leistungsschalters. Selbst ein gut konzipierter MCCB mit Leckageschutz bietet möglicherweise nicht die beabsichtigte Leistung, wenn die Verkabelung, die Erdungsanordnung, die Einstellungen oder die Installationsumgebung falsch sind.
Überprüfen Sie die Verkabelung sorgfältig
Befolgen Sie den Schaltplan und die Installationsanweisungen des Herstellers. Für die bestimmungsgemäße Funktion des Fehlerstromerkennungssystems müssen die Phasen- und ggf. Neutralleiter richtig angeordnet sein.
Überprüfen Sie die Leckage-Einstellung
Gehen Sie nicht davon aus, dass die niedrigste verfügbare Leckstromeinstellung automatisch angemessen ist. Die Einstellung sollte der vorgesehenen Schutzfunktion und den elektrischen Eigenschaften des Stromkreises entsprechen.
Betrachten Sie Selektivität
Große Verteilersysteme können mehrere Schutzvorrichtungen enthalten. Ihre Betriebseigenschaften sollten gemeinsam überprüft werden, damit ein entsprechender nachgeschalteter Fehler nicht unnötigerweise einen viel größeren Teil der Anlage abschaltet.
Führen Sie Funktionstests durch
Wenn das Produkt eine Testfunktion bietet, sollte die Prüfung dem vom Hersteller empfohlenen Verfahren und den für die Installation geltenden Anforderungen folgen. Einige Fehlerstromschutzgeräte bieten Testfunktionen und zusätzliche Überwachungsfunktionen.
10. Shanghai DaDa Electric Co., Ltd. und Leckageschutzlösungen
Shanghai DaDa Electric Co., Ltd. bietet MCCB-Lösungen für Anwendungen, bei denen herkömmlicher Stromkreisschutz und Leckageschutz zusammenarbeiten müssen. Die DAM1L-Serie ist ein Beispiel für einen MCCB mit integriertem Fehlerstromschutz, der für Anwendungen wie elektrische Gebäudesysteme, Industriestandorte und andere Niederspannungsverteilungsumgebungen konzipiert ist.
Die Produktinformationen weisen auf Konfigurationen wie einen vierpoligen Aufbau, einen breiten Nennstrombereich und einen einstellbaren Erdschlussschutz hin. Je nach Modell kann der Betriebsableitstrom über einen bestimmten Bereich konfiguriert werden, sodass die Schutzstrategie an verschiedene Anwendungen angepasst werden kann.
Für ausländische Käufer, Händler, Schaltanlagenbauer und Elektroinstallateure besteht der nützlichste Ansatz darin, dem Lieferanten die Projektanforderungen mitzuteilen, bevor er ein Angebot anfordert. Dies hilft festzustellen, ob die erforderliche Stromstärke, Polanordnung, Leckstromeinstellung, Ausschaltkapazität und Zertifizierung in der vorgesehenen Konfiguration verfügbar sind.
Informationen, die in eine Anfrage einbezogen werden sollen
- Erforderlicher Nennstrom
- Systemspannung und -frequenz
- Anzahl der Pole
- Erforderliche Leckstromempfindlichkeit
- Erforderliche Zeitverzögerungsfunktion
- Erwarteter Kurzschlussstrom oder erforderliches Ausschaltvermögen
- Installationsumgebung
- Zielmarkt und Zertifizierungsanforderungen
- Benötigte Menge
- Gegebenenfalls OEM- oder kundenspezifische Anforderungen
Die Bereitstellung dieser Details zu Beginn kann die technische Kommunikation effizienter machen und das Risiko verringern, dass ein Leistungsschalter ausgewählt wird, der nicht zur endgültigen Installation passt.
11. Häufig gestellte Fragen
Der Leckageschutz erkennt Fehlerströme, die durch einen unbeabsichtigten Strompfad verursacht werden, und kann die Auslösung des Leistungsschalters einleiten, wenn der konfigurierte Betriebsschwellenwert erreicht ist. Es behandelt einen anderen Zustand als der herkömmliche Überlast- und Kurzschlussschutz.
Nein. Ein gewöhnlicher MCCB bietet Funktionen wie Überlast- und Kurzschlussschutz, während eine leckagegeschützte Konfiguration zusätzlich Fehlerstromerkennung und -schutz bietet.
Der Leckageschutz kann dabei helfen, bestimmte abnormale Strompfade zu erkennen, die zu elektrischen Gefahren führen können. Der Brandschutz hängt jedoch von der gesamten Elektroinstallation, dem Gerätezustand, den Schutzeinstellungen und den geltenden Sicherheitsmaßnahmen ab.
Es gibt keine einzelne Einstellung, die für jede Installation geeignet ist. Der geeignete Wert hängt vom Schutzziel, den Stromkreiseigenschaften, der Ausrüstung und den geltenden elektrischen Anforderungen ab. Die Einstellung sollte von Fachpersonal vorgenommen werden.
Eine MCCB-Konfiguration basiert normalerweise auf den Schutzfunktionen herkömmlicher Leistungsschalter, die genauen Schutzfunktionen hängen jedoch vom jeweiligen Modell und der Konfiguration der Auslöseeinheit ab. Überprüfen Sie immer die technische Dokumentation des Herstellers.
IEC 60947-2 ist eine wichtige Norm für Niederspannungs-Leistungsschalter und enthält Anforderungen, die für Leistungsschalter mit Fehlerstromschutz relevant sind. Es können auch regionale Standards und projektspezifische Anforderungen gelten.
Ja, geeignete Modelle können in industriellen Verteilungs- und Ausrüstungsanwendungen verwendet werden, wenn ihre elektrischen Nennwerte, Schutzeigenschaften und Umgebungsspezifikationen mit der Installation übereinstimmen.
Stellen Sie den erforderlichen Strom, die Spannung, die Pole, das Ausschaltvermögen, die Leckstromeinstellung, die Zeitverzögerungsanforderung, die Installationsbedingungen, die Menge und die Zielzertifizierung bereit. Dadurch erhält der Hersteller genügend Informationen, um eine geeignete Konfiguration empfehlen zu können.
12. Fazit
Ein MCCB mit Leckageschutz deckt zwei wichtige Bereiche des elektrischen Schutzes ab: den konventionellen Überstromschutz und die Erkennung von Fehlerströmen. Durch die Zusammenführung dieser Funktionen in einer koordinierten Lösung kann es dazu beitragen, Stromverteilungsdesigns zu vereinfachen, bei denen elektrische Sicherheit, Schaltschrankplatz und Systemkoordination wichtig sind.
Der wichtigste Schritt besteht darin, über den Produktnamen hinauszuschauen. Nennstrom, Betriebsspannung, Schaltvermögen, Polkonfiguration, Kriechstromempfindlichkeit, Zeitverzögerung, Installationsbedingungen und geltende Normen beeinflussen alle, ob ein bestimmter MCCB für ein Projekt geeignet ist.
Für Käufer, die leckagegeschützte MCCBs für Gewerbegebäude, Industrieanlagen, Verteilertafeln oder OEM-Anwendungen bewerten, ist die direkte Arbeit mit den tatsächlichen elektrischen Anforderungen die zuverlässigste Möglichkeit, eine geeignete Konfiguration zu ermitteln.
Benötigen Sie einen MCCB mit Auslaufschutz?
Wenn Sie MCCBs für ein neues Elektroprojekt beschaffen, vorhandene Schutzgeräte ersetzen oder eine maßgeschneiderte Verteilungslösung entwickeln möchten,Shanghai DaDa Electric Co., Ltd.kann Ihnen dabei helfen, die erforderlichen Spezifikationen und Produktkonfigurationen zu überprüfen. Teilen Sie Ihre Spannung, Stromstärke, Polzahl, Anforderungen an den Leckageschutz und Anwendungsdetails mit, um die geeignete Lösung zu besprechen.
Für Produktspezifikationen, OEM-Anforderungen oder Projektanfragen,Kontaktieren Sie unsmit Ihren elektrischen Anforderungen und Anwendungsinformationen.
