Ein praktischer Leitfaden für Kompaktleistungsschalter

2026-08-25 0 Hinterlassen Sie mir eine Nachricht

Was ist ein MCCB?

Ein MCCB –Kompaktleistungsschalter— ist ein Niederspannungsschutzgerät, das einen Stromkreis automatisch trennt, wenn es Überlast- oder Kurzschlusszustände erkennt. Im Gegensatz zu einer Sicherung kann sie nach einer Fahrt zurückgesetzt und wiederverwendet werden. Im Inneren des geformten Gehäuses übernimmt ein thermisch-magnetischer Auslösemechanismus zwei Aufgaben: Ein thermisches Element reagiert auf anhaltende Überlastung, während ein magnetisches Element sofort auf Kurzschlussfehler reagiert. Das Ergebnis ist ein Schutz, der dem Verhalten realer elektrischer Verbraucher entspricht.

Wann ist ein MCCB zu wählen: Haupteinspeisungen, dreiphasige Verteilertafeln, große Motorstromkreise oder jeder Punkt, an dem der voraussichtliche Kurzschlussstrom den Wert übersteigt, den ein MCB unterbrechen kann.

Wenn ein MCB ausreicht: letzte Teilstromkreise mit bescheidenen Lasten und niedrigen Fehlerraten – Wohnplatinen, Beleuchtungs- und Steckdosenstromkreise.

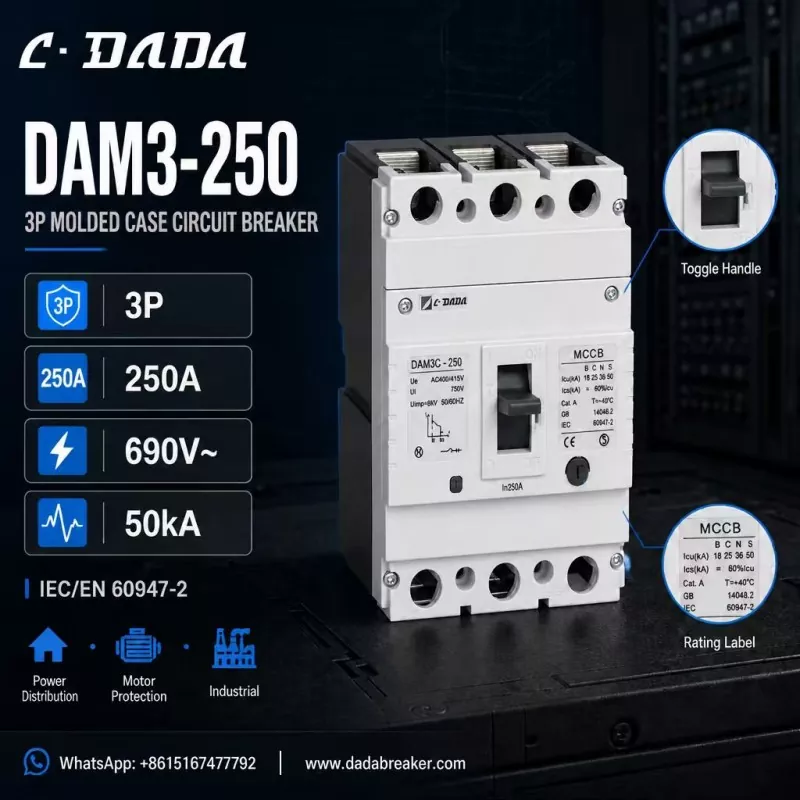

250A three-pole MCCB

So wählen Sie den richtigen MCCB aus

Nennstrom (In)

1. – Passen Sie die Dauerlast an und lassen Sie Spielraum für die Anlaufströme der Motoren.

Schaltvermögen (Icu / Ics)

2. — muss höher sein als der voraussichtliche Kurzschlussstrom am Installationsort. Je höher die Fehlerstufe, desto höher ist die ICU, die Sie benötigen.

Polen

3. – 3P für Dreiphasensysteme, 4P, wo auch der Neutralleiter getrennt werden muss.

Spannungswerte

4. — Bemessungsbetriebsspannung (Ue), Isolationsspannung (Ui) und Stoßfestigkeit (Uimp) gegenüber dem System prüfen.

Standards und Zertifizierung

5. — Die Einhaltung der IEC/EN 60947-2 und die CE-Kennzeichnung sind die Grundlage für internationale Projekte.

Anwendung

6. – Motorschutz, Stromverteilung und Industrieanlagen erfordern möglicherweise unterschiedliche Rahmennennwerte und Auslöseeigenschaften.

So sieht ein gut spezifizierter 250-A-MCCB aus:

Um dies konkret zu machen, betrachten Sie den DAM3-250 von C·DADA Electric – einen dreipoligen 250-A-MCCB, der veranschaulicht, worauf Sie bei dieser Geräteklasse achten sollten:

3P-Konfiguration

● mit 250A Nennstrom (In), geeignet für Dreiphasenverteiler

Spannungswerte:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Schaltleistung bis 50kA

● – Icu von 18/25/36/50 kA über die B-/C-/N-/S-Varianten hinweg, damit Installateure Fehlerniveaus an verschiedenen Punkten des Netzwerks anpassen können

Konformität mit IEC/EN 60947-2 und GB 14048.2

● CE-gekennzeichnet, mit einem klaren EIN/AUS-Kipphebel für sichtbaren Betriebsstatus

● Gebaut für Stromverteilung, Motorschutz und industrielle Anwendungen

Die Logik hinter dieser Spezifikation: Ein 250-A-3-poliger Rahmen mit einem Schaltvermögen der 50-kA-Klasse deckt den Großteil der Anforderungen von Schaltanlagenbauern und Auftragnehmern ab – von Hauptverteilertafeln bis hin zu Motorzuleitungskreisen – während die verschiedenen ICU-Varianten Ihnen die richtige Kostendimensionierung im Vergleich zu tatsächlichen Fehlerniveaus ermöglichen.

Auswahlempfehlung

● Für Endstromkreise bis zu ~125 A mit geringen Fehlerpegeln ist ein MCB die wirtschaftliche Wahl.

● Wählen Sie für Hauptverteilung, Motorschutz und industrielle Schaltanlagen einen MCCB mit einem Ausschaltvermögen, das den prospektiven Kurzschlussstrom der Anlage übersteigt.

● Im Zweifelsfall stufen Sie die Abschaltkapazität um eine Klasse höher ein: Der Kostenunterschied ist gering, während die Schutzmarge den Unterschied zwischen einem geringfügigen Fehler und einem größeren Ausfall ausmachen kann.

Häufig gestellte Fragen

F: Was ist ein MCCB?

A: AKompaktleistungsschalterist ein rücksetzbares Niederspannungs-Schutzgerät, das einen Stromkreis bei Überlast oder Kurzschluss trennt und für höhere Ströme und Fehlerpegel als ein Miniatur-Leistungsschalter ausgelegt ist.

F: Was bedeutet Icu auf einem MCCB?

A: Icu ist das ultimative Kurzschlussausschaltvermögen – der maximale Fehlerstrom, den der Leistungsschalter unterbrechen kann. Ics ist die Leistungsunterbrechungskapazität des Dienstes, also die Stufe, die er wiederholt unterbrechen und betriebsbereit bleiben kann.

F: Wie wähle ich die Ausschaltkapazität meines MCCB aus?

A: Wählen Sie einen Icu-Wert, der höher ist als der voraussichtliche Kurzschlussstrom am Installationsort. Verteilertafeln mit hoher Transformatorleistung oder lange industrielle Einspeisungen benötigen typischerweise Geräte der Klasse 36–50 kA.

F: Was ist der DAM3-250 MCCB?

A: Der DAM3-250 ist ein dreipoliger Kompaktleistungsschalter mit 250 A von C·DADA Electric, ausgelegt für bis zu 690 V und einem Ausschaltvermögen von bis zu 50 kA, für Stromverteilung, Motorschutz und industrielle Anwendungen.
