Wie wählt man den richtigen Leistungsschalter aus?

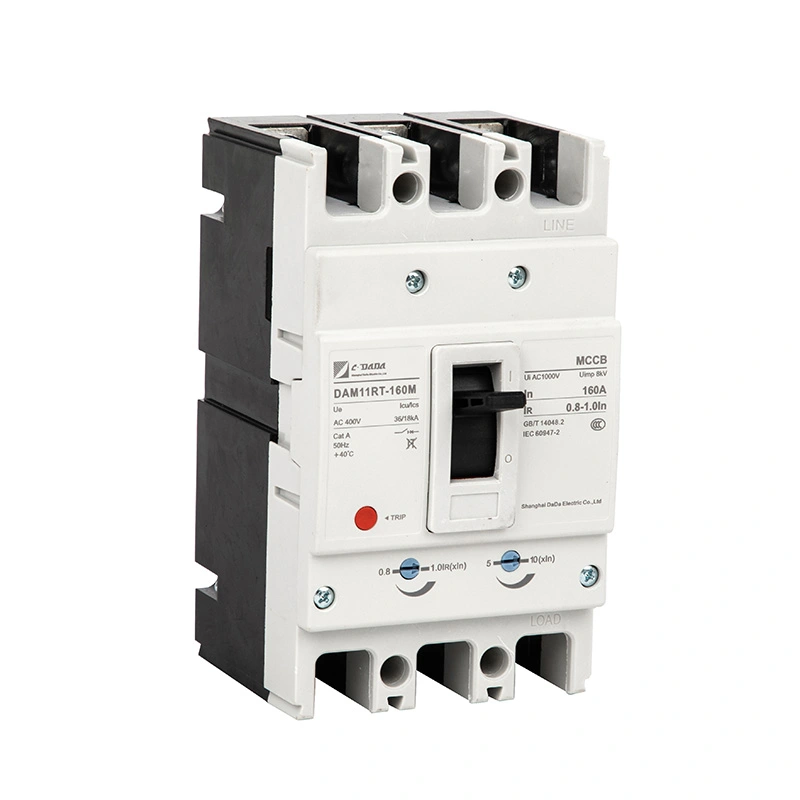

Auswahl eines geeignetenLeistungsschaltererfordert eine umfassende Bewertung der Schaltungsparameter, Lasteigenschaften, Installationsumgebung und Schutzanforderungen. Die wichtigsten Überlegungen bestehen darin, sicherzustellen, dass die Nennspannung mit der Systemspannung übereinstimmt, der Nennstrom größer als der Laststrom, aber kleiner als die Strombelastbarkeit des Leiters ist und das Ausschaltvermögen (Icu) höher als der erwartete Kurzschlussstrom ist.

Auswahl wichtiger Parameter

Nennspannung: Muss ≥ der Nennspannung der Leitung sein (z. B. in Haushalten üblicherweise 220 V/380 V). Die Unterspannungsauslösespannung muss mit der Systemspannung übereinstimmen.

Nennstrom:

Berechnen Sie den maximalen Betriebsstrom der Last (Ib). Wählen Sie a ausLeistungsschaltermit einem Nennstrom (In), der die folgenden Bedingungen erfüllt: Ib < In ≤ sichere Strombelastbarkeit des Leiters (z. B. hat 6 mm² Kupferdraht eine Strombelastbarkeit von ca. 40 A, wählen Sie einen Schutzschalter ≤ 40 A).

In Umgebungen mit hohen Temperaturen (>40℃) ist ein entlasteter Betrieb erforderlich.

Schaltvermögen (Icu):

Muss größer sein als der maximal zu erwartende Kurzschlussstrom (Ik) der Leitung, der mithilfe von Formeln oder anhand von Tabellen berechnet werden kann (z. B. für eine Transformatorleistung von 1600 kVA, Ik≈38,5 kA). 3

PriorisierenLeistungsschaltermit einem Icu ≥ 50kA; Für Wohnanwendungen ist ≥ 6 kA ausreichend.
