250-V-DC-Miniatur-Leistungsschalter

Schützen Sie Ihre Gleichstromkreise mit dem CDADA DAB7-63 250 V DC Miniatur-Leistungsschalter (MCB) – ausgelegt für bis zu 250 V DC, entwickelt von Shanghai DADA Electric CO., LTD, einem zuverlässigen Werk in China, für zuverlässigen Überlast- und Kurzschlussschutz in modernen Solar-Photovoltaik- (PV), Telekommunikations-, Batteriespeicher- und industriellen Gleichstromsystemen.

Im Gegensatz zu Standard-AC-Leistungsschaltern ist der DAB7-63 speziell für DC-Anwendungen konzipiert, bei denen die Lichtbogenlöschung aufgrund der konstanten Spannungspolarität schwieriger ist. Mit einem hohen Ausschaltvermögen von 6.000 A bei 250 V Gleichstrom unterbricht es Fehlerströme schnell, um Schäden durch Rückstrom, Wechselrichterrückführung oder Stringfehler zu verhindern – was es zu einer wesentlichen Sicherheitskomponente in privaten und gewerblichen Solaranlagen macht.

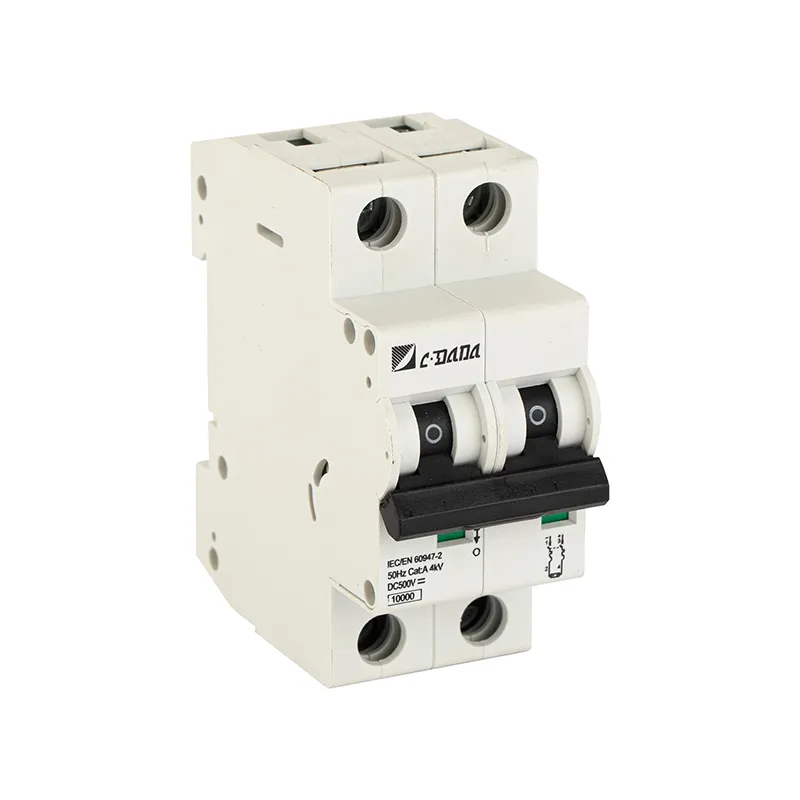

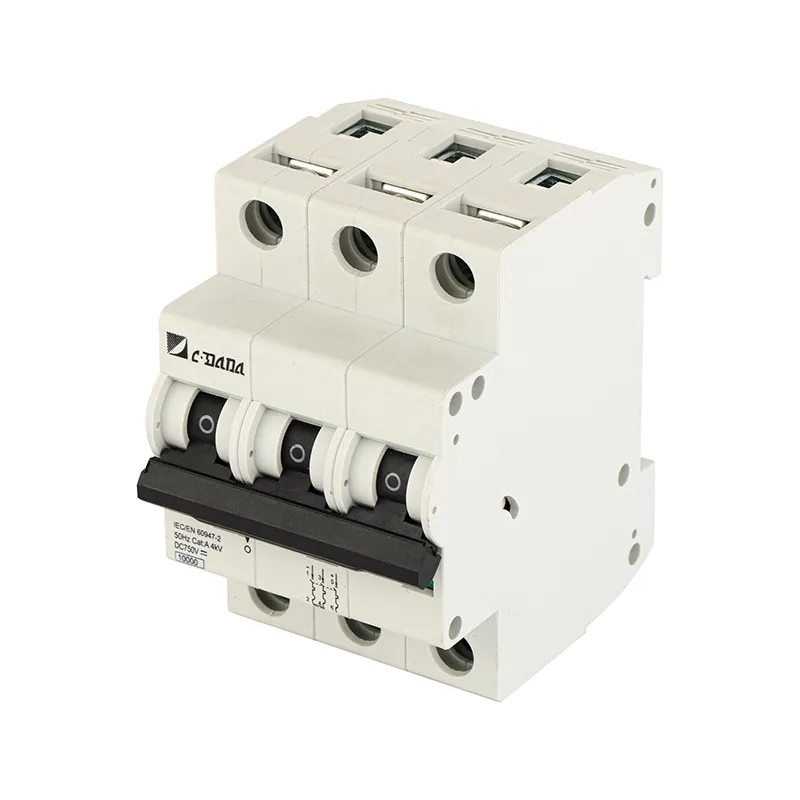

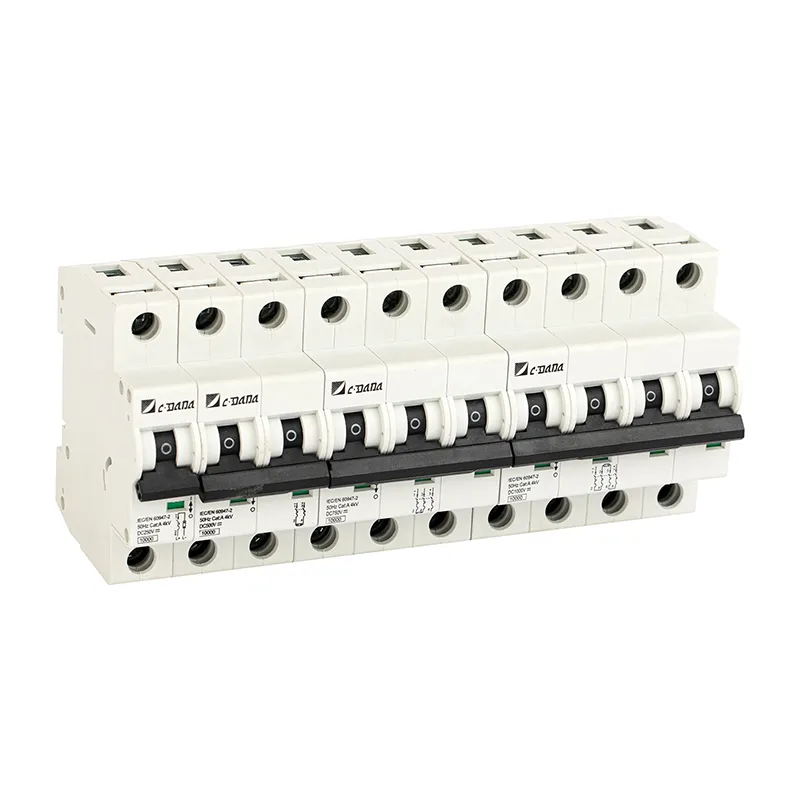

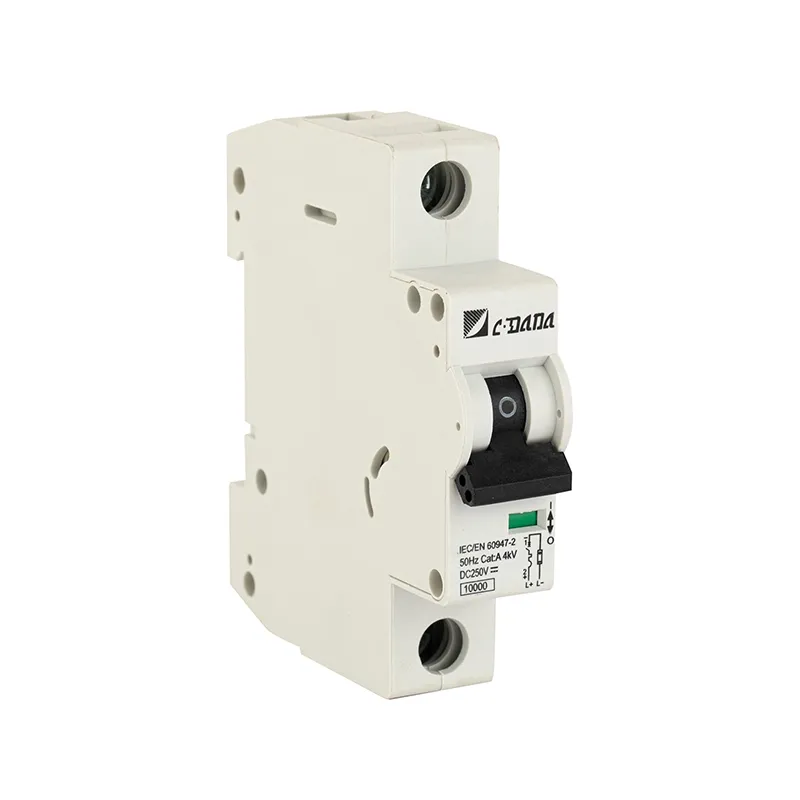

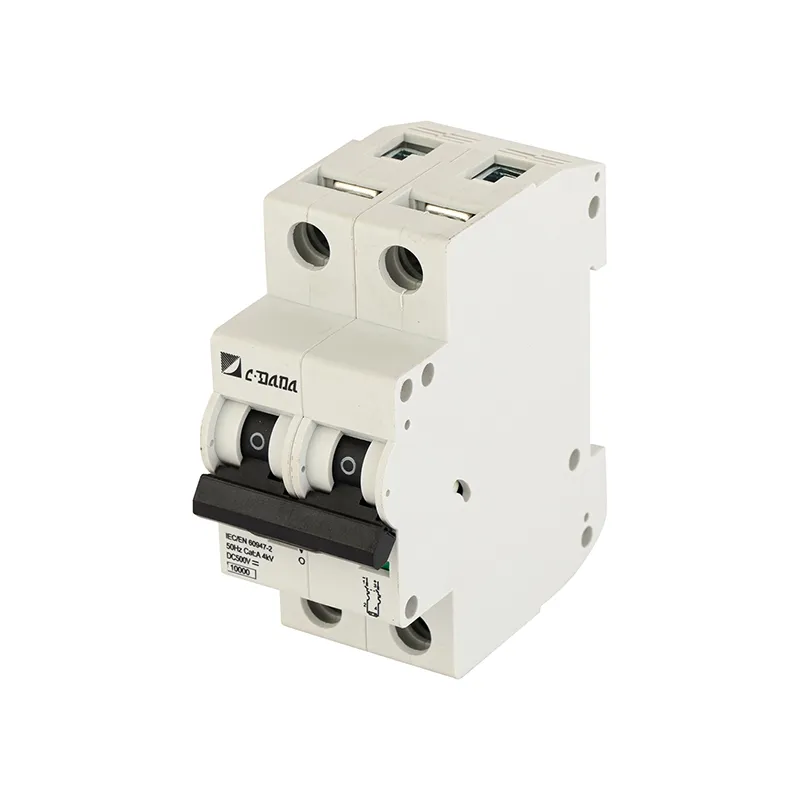

Es ist in 13 Nennstromstärken (1A–63A) und 1P-Konfiguration für 250 V DC erhältlich und lässt sich auch auf 2P (500 V), 3P (750 V) und 4P (1000 V) für PV-Arrays mit höherer Spannung skalieren. Der Leistungsschalter verfügt über zwei Verdrahtungsoptionen (Kabel oder Sammelschiene), eine klare Kontaktpositionsanzeige und einen Schnellschalt-/Schnellschaltmechanismus für eine verbesserte Lichtbogenunterdrückung. Es ist vollständig konform mit IEC 60947-2, IEC 60947-8, CCC und EU RoHS und gewährleistet globale Sicherheits- und Umweltstandards.

Wichtige Spezifikationen

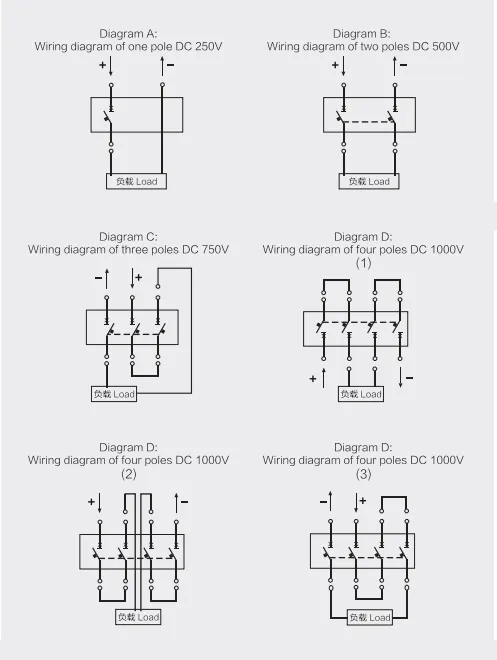

Schaltplan

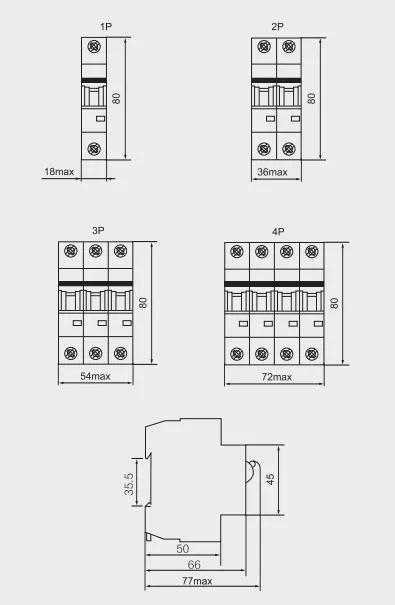

Umriss und Einbaumaße des Miniatur-DC-Leistungsschalters

Warum sollten Sie sich für CDADA DC MCB 250V entscheiden?

★ Speziell für DC-Systeme entwickelt

Das optimierte Design der Lichtbogenkammer sorgt für eine sichere Unterbrechung von DC-Fehlerströmen – im Gegensatz zu umfunktionierten AC-Leistungsschaltern.

★ Bereit für Solar-PV

Entscheidend für den Schutz von PV-Modulen vor Rückstrom und Wechselrichterausfallrückkopplung – erhöht die Systemzuverlässigkeit.

★ Hohe Schaltleistung

6 kA bei 250 V DC erfüllen die Anforderungen der meisten privaten und kleinen gewerblichen Solaranlagen.

★ Globale Zertifizierungen

IEC + CCC + RoHS = zuverlässige Leistung in Asien, Europa, Afrika und Lateinamerika.

★ Benutzersicheres Design

Klares Kontaktpositionsfenster verhindert Fehlbedienung; Die doppelte Verkabelung vereinfacht die Panel-Integration.

★ Großer Betriebsbereich

Funktioniert zuverlässig von –35 °C (kaltes Klima) bis +70 °C (heiße Dächer oder Gehäuse).

Warum CDADA wählen?

★ Wir sind seit über 42 Jahren Hersteller. Unser 1983 gegründetes Unternehmen hat sich in den letzten Jahren sehr schnell entwickelt. Mit über 1000 Artikeln haben wir unseren eigenen Leistungsschalter entwickelt und hergestellt, der sich auf handelsübliche OEM-Leistungsschalter und Dichtungen konzentriert. Wir entwickeln ein neues Konzept zur Herstellung diversifizierter männlicher Leistungsschalter, um die Bedürfnisse der Kunden zu erfüllen.

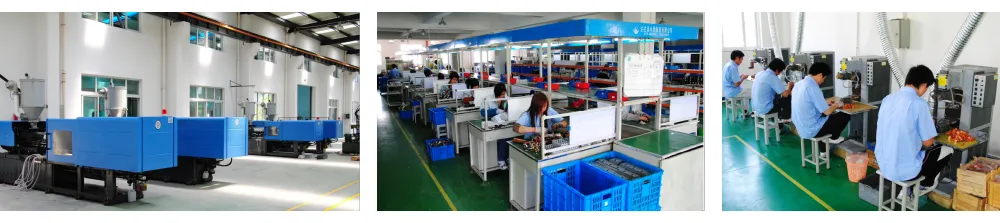

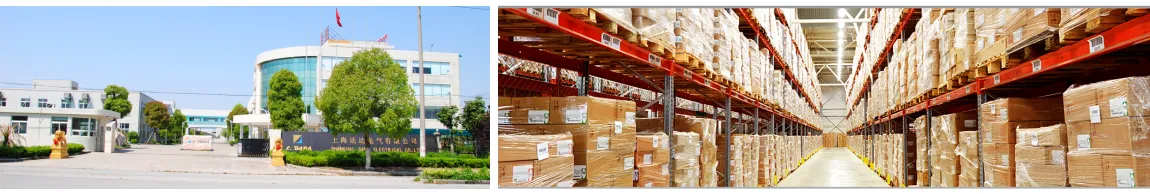

★ Mit über 42 Jahren Erfahrung verfügen wir über hauseigene Design- und Produktionsanlagen für eine schnelle und qualitativ hochwertige Abwicklung.

★ Wir haben ein sehr schnelles Feedback-Team. Anfragen wurden innerhalb eines Werktages beantwortet, 3D antwortete innerhalb eines Werktages.

★ Verpackung

Die meisten unserer Kunden stellen uns Produkt- oder Verpackungsspezifikationen direkt auf ihren Designdrucken zur Verfügung. Gerne arbeiten wir mit Ihnen zusammen, um Ihre Anforderungen zu erfüllen.

★ Weltberühmte Stromerzeugungsausstellung

Unsere Ausstellung umfasst die Welt, Dubai, Brasilien, Russland, Hannover, Ägypten, Österreich, Iran, Mexiko und andere professionelle Energiemessen

Typische Anwendungen

Solar-Photovoltaik-Systeme: Strangschutz in Anschlusskästen

Batterieenergiespeicher: DC-seitiger Überstromschutz

Telekommunikations-Stromschränke: –48-V- oder +24-V-Gleichstromverteilung

Ladestationen für Elektrofahrzeuge: Hilfsgleichstromkreise

Industrielle Schalttafeln: DC-Stromversorgung für SPS, Sensoren und Aktoren

FAQ

F1: Kann ich einen AC-MCB für DC-250-V-Stromkreise verwenden?

A1: Nein. AC-Schutzschalter sind auf den Nulldurchgang angewiesen, um Lichtbögen zu löschen – DC hat keinen Nulldurchgang, sodass Lichtbögen bestehen bleiben und zum Schmelzen, Feuer oder Auslösen führen können. Verwenden Sie immer einen für Gleichstrom ausgelegten MCB wie CDADA DAB7-63.

F2: Ist Polarität wichtig?

A2: Ja! Der 250-V-DC-Miniatur-Leistungsschalter DAB7-63 verfügt über definierte Eingangs- (Strom +/–) und Ausgangsklemmen (L+/L–). Eine Umkehr der Polarität verringert die Effizienz der Lichtbogenlöschung und kann zum Erlöschen der Sicherheitszertifizierung führen.

F3: Was ist der Unterschied zwischen 1P-, 2P- und 4P-DC-MCBs?

A3:

● 1P: Schützt einen Leiter bei 250 V DC (z. B. Plusleitung in geerdetem PV-System)

● 2P: Unterbricht sowohl + als auch – bei 500 V DC (erdfreie Systeme)

● 4P: Für 1000-V-DC-Stränge (große kommerzielle PV-Anlagen)

→ Passen Sie die Polzahl immer an die Spannung Ihres Systems und Ihr Erdungsschema an.

F4: Kann es für häufiges Umschalten verwendet werden?

A4: Nein – es ist für seltenen manuellen Betrieb (z. B. Wartung) konzipiert. Verwenden Sie zum täglichen Schalten ein DC-Schütz oder einen Lastschalter.

F5: Warum sollten Sie sich für CDADA gegenüber anderen DC-MCB-Marken entscheiden?

A5: CDADA bietet:

● Echtes DC-Lichtbogenunterbrechungsdesign (nicht AC-adaptiert)

● Vollständige IEC + CCC-Zertifizierung

● Klare visuelle Statusanzeige

● Großer Strombereich (1A–63A) für präzise Dimensionierung

● Wettbewerbsfähige Preise mit technischer Dokumentation in Englisch
