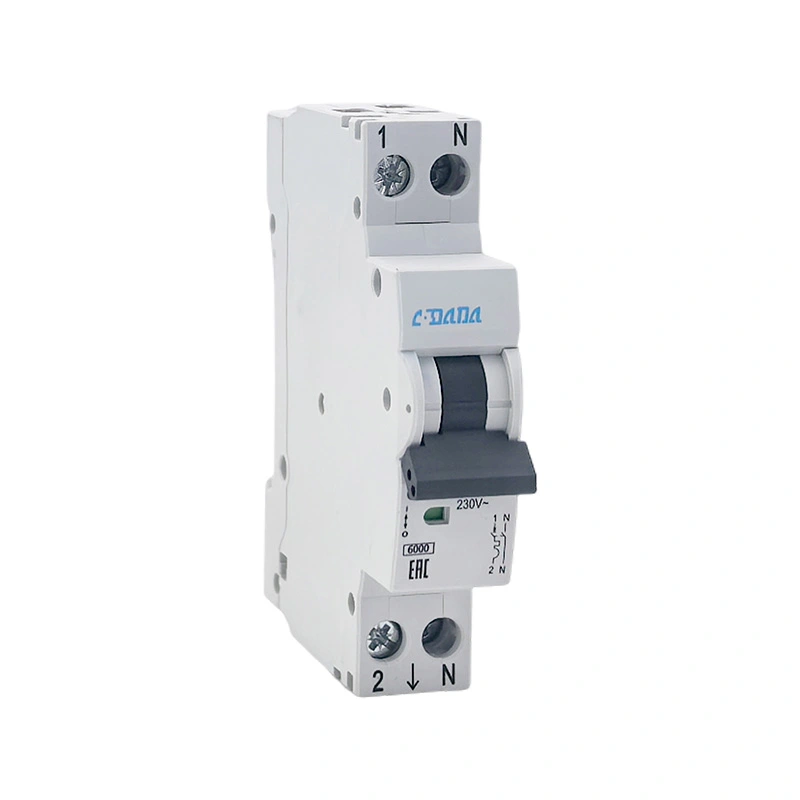

Warum ist der Leitungsschutzschalter DPN 6KA für den modernen elektrischen Schutz wichtig?

A Leitungsschutzschalter DPN 6KAist darauf ausgelegt, zuverlässigen Schutz vor Überlast und Kurzschlüssen zu bieten und gleichzeitig kompakte Abmessungen mit praktischer Installation zu verbinden. Die DPN-Konfiguration wird üblicherweise mit einer 1P+N-Anordnung in Verbindung gebracht, während sich 6KA auf ein Nennkurzschlussausschaltvermögen von 6 kA gemäß geltenden Normen und spezifizierten Testbedingungen bezieht. Dieser Leitfaden erklärt, was der Leitungsschutzschalter DPN 6KA bedeutet, wie er funktioniert, warum sein Schaltvermögen wichtig ist, wo er eingesetzt werden kann, wie man ihn richtig auswählt und installiert und was Käufer bei der Beschaffung von Stromkreisschutzgeräten beachten sollten.

Was bedeutet Leitungsschutzschalter DPN 6KA?

Ein Miniatur-Leistungsschalter, allgemein als MCB abgekürzt, ist ein automatisches Schutzschaltgerät, das zum Unterbrechen des elektrischen Stroms verwendet wird, wenn ungewöhnliche Bedingungen auftreten. Im Gegensatz zu einer herkömmlichen Sicherung, die normalerweise nach dem Betrieb ausgetauscht werden muss, kann ein MCB im Allgemeinen zurückgesetzt werden, nachdem der Fehler untersucht wurde und der Stromkreis als sicher gilt.

Der BegriffDPNwird üblicherweise zur Beschreibung einer Kompaktheit verwendet1P+N-Konfiguration, bei dem das Gerät den Phasenleiter schützt und gleichzeitig den Neutralleiter schaltet. Die genaue interne Anordnung und ob der Neutralleiter geschützt oder nur geschaltet ist, hängt vom jeweiligen Produktdesign ab. Käufer sollten daher die technischen Unterlagen des Herstellers prüfen, anstatt nur die Abkürzung zu interpretieren.

Der6KAMarkierung, normalerweise geschrieben als6 kA, gibt ein Nenn-Kurzschlussausschaltvermögen von 6 kA gemäß der relevanten Norm, Testbedingungen, Spannung und Produktspezifikation an. In der Praxis gibt er die Höhe des voraussichtlichen Kurzschlussstroms an, den der Leistungsschalter unter den angegebenen Bedingungen sicher unterbrechen soll.

Diese Kombination aus kompakter Konfiguration und definierter Kurzschlussunterbrechungsfähigkeit macht den Miniatur-Leistungsschalter DPN 6KA für viele Niederspannungsverteilungsanwendungen nützlich, bei denen sowohl Platz im Schaltschrank als auch zuverlässiger Stromkreisschutz wichtig sind.

Wie funktioniert ein DPN 6KA-Leistungsschalter?

Ein typischer Miniatur-Leistungsschalter nutzt thermische und magnetische Schutzprinzipien. Der thermische Mechanismus reagiert auf anhaltenden Überstrom, während der magnetische Mechanismus darauf ausgelegt ist, schnell auf Hochstrom-Fehlerzustände wie Kurzschlüsse zu reagieren.

• Überlastschutz:Wenn der Strom über einen ausreichenden Zeitraum über dem normalen Betriebspegel des Stromkreises bleibt, kann der thermische Mechanismus dazu führen, dass der Leistungsschalter auslöst.
• Kurzschlussschutz:Ein hoher Fehlerstrom kann den magnetischen Auslösemechanismus aktivieren und so eine schnelle Unterbrechung des Stromkreises ermöglichen.
• Manuelle Umschaltung:Der Bediengriff ermöglicht das Ein- und Ausschalten des Stromkreises im Normalbetrieb, wenn das Produkt für diese Funktion ausgelegt ist.
• Fehleranalyse:Bei einer DPN-Anordnung können die Phasen- und Neutralleiter gemäß der vorgegebenen Schaltkonstruktion des Geräts getrennt werden.
• Kompakte Verteilung:Der schmale Formfaktor kann dazu beitragen, dass Schalttafeln mehr Schaltkreise auf begrenztem Platz auf der DIN-Schiene unterbringen können.

Der Zweck des Leistungsschalters besteht nicht nur darin, den Strom zu unterbrechen. Es muss anormale Ströme innerhalb der Bedingungen, für die es entwickelt wurde, unterbrechen und gleichzeitig im Normalbetrieb zuverlässig bleiben. Daher ist die richtige Abstimmung mit vor- und nachgeschalteten Schutzeinrichtungen wichtig.

Aus diesem Grund kann die Auswahl eines Leistungsschalters allein aufgrund seiner physischen Größe oder seines Nennstroms zu Problemen führen. Vor der Installation sollte immer die vollständige elektrische Spezifikation überprüft werden.

Warum ist das 6KA-Ausschaltvermögen wichtig?

Das Ausschaltvermögen ist eine der wichtigsten Spezifikationen, die es beim Kauf eines Leitungsschutzschalters zu beachten gilt. Ein Nennwert von 6 kA bedeutet, dass der Leistungsschalter eine Nennkurzschlusskapazität von hat6.000 Ampereunter den angegebenen Testbedingungen.

Das gehtnichtbedeutet, dass der Leistungsschalter dauerhaft 6.000 A führen sollte. Der Nennstrom des Leistungsschalters ist eine separate Spezifikation. Beispielsweise kann ein Leistungsschalter über einen Nennstrom verfügen, der für einen Beleuchtungs- oder Steckdosenstromkreis geeignet ist, und gleichzeitig über ein Kurzschlussausschaltvermögen von 6 kA verfügen.

Bei einer Neuinstallation sollte der voraussichtliche Kurzschlussstrom am Installationsort von einem qualifizierten Elektrofachmann beurteilt werden. Der ausgewählte Leistungsschalter sollte über eine für die Installation ausreichende Schaltleistung verfügen und den geltenden örtlichen Anforderungen entsprechen.

Was sind die Hauptvorteile?

Ein ordnungsgemäß spezifizierter Miniatur-Leistungsschalter DPN 6KA kann mehrere häufig auftretende Herausforderungen in kompakten Stromverteilungssystemen bewältigen.

Ein weiterer praktischer Vorteil ist die einfachere Schaltungsorganisation. Anstatt zuzulassen, dass ein einzelnes Schutzgerät zu viele Lasten versorgt, kann ein richtig geplanter Verteiler elektrische Lasten in einzelne Stromkreise aufteilen. Dies erleichtert die Fehlerbehebung und kann dazu beitragen, die Auswirkungen eines Fehlers auf den betroffenen Stromkreis zu begrenzen.

Wo wird es häufig verwendet?

DPN 6KA-Leistungsschalter können für ein breites Spektrum von Niederspannungsverteilungsanwendungen in Betracht gezogen werden, sofern ihre elektrischen Nennwerte und Zertifizierungsanforderungen mit der Installation übereinstimmen.

• Wohnverteiler
• Elektrische Anlagen für Wohnungen und Gebäude
• Beleuchtungskreise
• Steckdosen- und Allzweckstromkreise
• Kleine Gewerbebauten
• Büros und Einzelhandelsflächen
• Bedienfelder und Geräteverteilungskreise
• Leichte industrielle Elektroinstallationen
• Hilfsstromkreise in Schaltschränken

Sie können besonders bei kompakten Verteilergeräten nützlich sein, bei denen der Installateur den Stromkreisschutz mit dem verfügbaren Montageraum in Einklang bringen muss. Allerdings sollte die Anwendungseignung niemals allein anhand des Produktnamens festgestellt werden.

Lasttyp, Leitergröße, Installationsmethode, Umgebungstemperatur, Fehlerpegel, Spannungssystem, Erdungsanordnung und örtliche Elektrovorschriften müssen alle berücksichtigt werden, bevor ein bestimmtes Modell ausgewählt wird.

Was sollten Käufer vor der Auswahl prüfen?

Einer der größten Kauffehler besteht darin, einen Leistungsschalter nur anhand seines Nennstroms oder der 6-kA-Kennzeichnung auszuwählen. Eine umfassendere Spezifikationsüberprüfung kann Kompatibilitätsprobleme, Installationsverzögerungen und unnötige Austauschkosten reduzieren.

1. Nennstrom:Wählen Sie entsprechend dem Schaltungsdesign und der erwarteten Last aus, anstatt einfach die größte verfügbare Nennleistung zu wählen.
2. Nennspannung:Stellen Sie sicher, dass der Leistungsschalter für die Spannung und Frequenz des elektrischen Systems geeignet ist.
3. Polkonfiguration:Überprüfen Sie, ob die erforderliche Anordnung 1P+N ist und verstehen Sie, welche Leiter geschützt und geschaltet sind.
4. Schaltvermögen:Stellen Sie sicher, dass die Nennleistung von 6 kA für den voraussichtlichen Fehlerstrom am Installationsort ausreichend ist.
5. Reisekurve:Prüfen Sie anhand des Last- und Einschaltverhaltens die erforderliche Auslösekennlinie.
6. Standards und Zertifizierung:Fordern Sie relevante Prüfberichte, Erklärungen und Zertifizierungsdokumente an, die für den Zielmarkt gelten.
7. Terminalkompatibilität:Überprüfen Sie den Leitergrößenbereich, die Klemmenkonstruktion, die Anzugsanforderungen und die Zugänglichkeit der Anschlüsse.
8. DIN-Schienen-Kompatibilität:Stellen Sie sicher, dass die physischen Abmessungen zum vorgesehenen Verteilergehäuse passen.
9. Betriebsumgebung:Berücksichtigen Sie Temperatur, Luftfeuchtigkeit, Höhe, Staub, Vibrationen und andere Umgebungsbedingungen.
10. Lieferantenkonsistenz:Überprüfen Sie bei Projekten, die Nachbestellungen erfordern, die Produktionskapazität und die Qualitätskontrollverfahren.

Für Händler ist die Produktkonsistenz ein weiterer wichtiger Aspekt. Ein Leistungsschalter, der in einer Lieferung die Spezifikation erfüllt, bei späteren Chargen jedoch deutliche Abweichungen aufweist, kann zu Bestands- und Projektrisiken führen. Käufer sollten daher vorab Qualitätskontrollverfahren, Prüfstandards, Verpackung, Kennzeichnung und Nachbestellungsanforderungen mit dem Lieferanten besprechen.

Was ist bei der Installation zu beachten?

Die Elektroinstallation sollte von einem qualifizierten Fachmann und gemäß den Anweisungen des Herstellers und den geltenden Elektrovorschriften durchgeführt werden. Selbst ein korrekt spezifizierter DPN 6KA-Leistungsschalter kann bei falscher Installation eine schlechte Leistung erbringen.

• Schalten Sie die Anlage spannungsfrei, bevor Sie an der Verteilungsausrüstung arbeiten.
• Überprüfen Sie vor dem Anschluss die Stromkreisspannung und die Verdrahtungsanordnung.
• Installieren Sie den Leistungsschalter sicher auf der entsprechenden DIN-Schiene oder dem entsprechenden Montagesystem.
• Verwenden Sie Leiter innerhalb des vom Hersteller angegebenen Größenbereichs.
• Wenden Sie das angegebene Anzugsdrehmoment der Klemmen an.
• Halten Sie die Leiterführung sauber und vermeiden Sie unnötige mechanische Belastungen der Klemmen.
• Überprüfen Sie die Phasen- und Neutralleiteranschlüsse gemäß dem Schaltplan des Produkts.
• Stellen Sie sicher, dass das Gehäuse ausreichend Abstand, Belüftung und Schutz bietet.
• Führen Sie entsprechende elektrische Tests durch, bevor Sie den fertigen Stromkreis mit Strom versorgen.

Besondere Aufmerksamkeit verdient die Terminalverbindung. Eine lockere elektrische Verbindung kann Widerstand und Hitze erzeugen, während ein falsch vorbereiteter Leiter die mechanische Stabilität der Verbindung beeinträchtigen kann. Bei der Installation sollten daher die vom Hersteller angegebenen Leitervorbereitungs- und Drehmomentanforderungen eingehalten werden.

Verwenden Sie niemals einen Leistungsschalter als Ersatz für eine ordnungsgemäße Schaltungskonstruktion. Schutzgeräte sind Teil eines vollständigen elektrischen Systems, das Leiter, Lasten, vorgeschalteten Schutz, Erdung und andere Sicherheitskomponenten umfasst.

Wie schneidet DPN 6KA im Vergleich zu herkömmlichen MCB-Konfigurationen ab?

Der Vergleich bedeutet nicht, dass eine Konfiguration allgemein besser ist. Das geeignete Design hängt vom elektrischen System, den örtlichen Vorschriften, dem verfügbaren Platz im Schaltschrank, der erforderlichen Isolationsanordnung und der Koordination mit anderen Schutzausrüstungen ab.

Wie kann die Leistung aufrechterhalten werden?

Miniatur-Leistungsschalter erfordern im Allgemeinen eine begrenzte routinemäßige Wartung, das umgebende elektrische System sollte jedoch dennoch regelmäßig überprüft werden. Häufige, unerklärliche Auslösungen sollten niemals ignoriert werden.

• Überprüfen Sie die Anschlüsse auf Anzeichen von Überhitzung, Verfärbung oder Beschädigung.
• Überprüfen Sie während der geplanten elektrischen Wartung, ob lose Verbindungen vorhanden sind.
• Halten Sie das Verteilergehäuse sauber und frei von übermäßigem Staub oder Feuchtigkeit.
• Überwachen Sie wiederholte Fahrten und untersuchen Sie die zugrunde liegende Ursache.
• Ersetzen Sie Leistungsschalter, die mechanische Schäden oder ein abnormales Betriebsverhalten aufweisen.
• Setzen Sie einen Schutzschalter nicht wiederholt zurück, ohne herauszufinden, warum er ausgelöst hat.

Ein wiederholt auslösender Leistungsschalter kann auf Überlastung, Kurzschluss, Isolationsprobleme, Gerätefehler, falsche Auswahl des Leistungsschalters oder ein anderes Problem innerhalb der Installation hinweisen. Qualifiziertes Personal sollte das Problem diagnostizieren, bevor der Stromkreis wieder in den Normalbetrieb versetzt wird.

Es ist auch nützlich, eine genaue Plattenbeschriftung beizubehalten. Eine klare Kennzeichnung von Stromkreisen kann künftige Inspektionen und Wartungsarbeiten effizienter machen, insbesondere in Gewerbegebäuden und größeren Schaltschränken.

Was können Sie von einem zuverlässigen Hersteller erwarten?

Bei der Beschaffung von Miniaturleistungsschaltern DPN 6KA für den Großhandel, Elektroprojekte, OEM-Anwendungen oder die Schalttafelmontage ist die Produktqualität nur ein Teil der Kaufentscheidung. Auch eine konsistente Dokumentation, Produktionssteuerung, Kommunikation und After-Sales-Unterstützung können einen wichtigen Einfluss auf den Projekterfolg haben.

Shanghai DaDa Electric Co., Ltd.ist eine potenzielle Lieferantenquelle für Kunden, die elektrische Schutzprodukte und zugehörige Leistungsschalterlösungen suchen. Bei der Bewertung eines Herstellers sollten Käufer Produktdatenblätter und entsprechende Konformitätsdokumente anfordern, die genaue Modellkonfiguration klären und Produktions- und Inspektionsanforderungen bestätigen, bevor sie eine Großbestellung aufgeben.

Für Importeure und Händler ist die Kommunikation besonders wichtig. Bevor Sie einen Kauf bestätigen, ist es sinnvoll, das genaue Produktmodell, die elektrischen Spezifikationen, die Menge, die Verpackungsmethode, die Etikettierung, die Lieferanforderungen, das Inspektionsverfahren und die Dokumentation festzulegen. Dies trägt dazu bei, Missverständnisse zwischen Käufer, Hersteller und Endkunde zu reduzieren.

Häufig gestellte Fragen

1. Was bedeutet 6KA bei einem Leitungsschutzschalter?

6KA, häufiger als 6 kA geschrieben, gibt ein Nenn-Kurzschlussausschaltvermögen von 6.000 Ampere unter bestimmten Testbedingungen an. Es handelt sich nicht um den normalen Betriebsstrom des Leistungsschalters.

2. Was bedeutet DPN bei einem Leistungsschalter?

DPN wird üblicherweise mit einer 1P+N-Konfiguration in Verbindung gebracht. Die genauen Schutz- und Schaltfunktionen hängen von der Ausführung des Herstellers ab, daher sollte vor der Installation das Produktdatenblatt überprüft werden.

3. Ist ein 6-kA-Schutzschalter für jede Elektroinstallation geeignet?

Nein. Das Ausschaltvermögen muss dem voraussichtlichen Kurzschlussstrom am Installationsort entsprechen. Bewertete Spannung, Strom, Auslösecharakteristik, Installationsbedingungen und geltende Vorschriften müssen ebenfalls berücksichtigt werden.

4. Bedeutet 6 kA, dass der Leistungsschalter kontinuierlich 6.000 A tragen kann?

Nein. Der Wert von 6 kA bezieht sich auf die Kurzschlussunterbrechungsfähigkeit, nicht auf die Dauerstrombelastbarkeit. Der Nennstrom ist eine separate Angabe.

5. Kann ein DPN 6KA-Leistungsschalter in Wohnverteilern verwendet werden?

Es kann für bestimmte Wohnanwendungen geeignet sein, wenn die elektrischen Nennwerte, die Konfiguration, die Abmessungen, die Zertifizierung und die Installationsanforderungen des Produkts mit dem Stromkreis und den örtlichen Vorschriften übereinstimmen.

6. Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Geben Sie den erforderlichen Nennstrom, die Nennspannung, die Polkonfiguration, die Auslösecharakteristik, das Ausschaltvermögen, die Menge, den Zielmarkt, die geltenden Normen, die Verpackungsanforderungen sowie etwaige OEM- oder Kennzeichnungsanforderungen an. Dies hilft dem Lieferanten, den Bedarf effizienter zu bewerten.

7. Warum löst ein Leitungsschutzschalter wiederholt aus?

Wiederholte Auslösungen können durch Überlast, Kurzschluss, fehlerhafte Geräte, Verkabelungsprobleme, ungeeignete Auswahl des Leistungsschalters oder andere elektrische Fehler verursacht werden. Die Ursache sollte von qualifiziertem Personal ermittelt werden, anstatt den Leistungsschalter wiederholt zurückzusetzen.

8. Ist DPN dasselbe wie ein zweipoliger Leistungsschalter?

Nicht unbedingt. Obwohl ein DPN-Gerät über Phasen- und Neutralleiterschaltung verfügen kann, kann sich seine interne Schutz- und Schaltanordnung von der eines herkömmlichen zweipoligen Schutzgeräts unterscheiden. Überprüfen Sie immer den Schaltplan und die technischen Daten des Herstellers.

9. Was ist der Unterschied zwischen Nennstrom und Ausschaltvermögen?

Der Nennstrom bezieht sich auf den Strom, den der Leistungsschalter im Normalbetrieb unter bestimmten Bedingungen führen kann. Unter Ausschaltvermögen versteht man die Fähigkeit, einen bestimmten Kurzschlussstrom sicher zu unterbrechen.

10. Was ist die wichtigste Spezifikation bei der Bestellung eines DPN 6KA-Leistungsschalters?

Es gibt keine einheitliche Spezifikation, die für jede Installation gilt. Nennstrom, Spannung, Polkonfiguration, Auslösecharakteristik, Ausschaltvermögen, geltende Normen, physikalische Abmessungen und Installationsbedingungen sollten alle gemeinsam überprüft werden.
