AC-Leistungsschalter mit Fehlerstrombetrieb

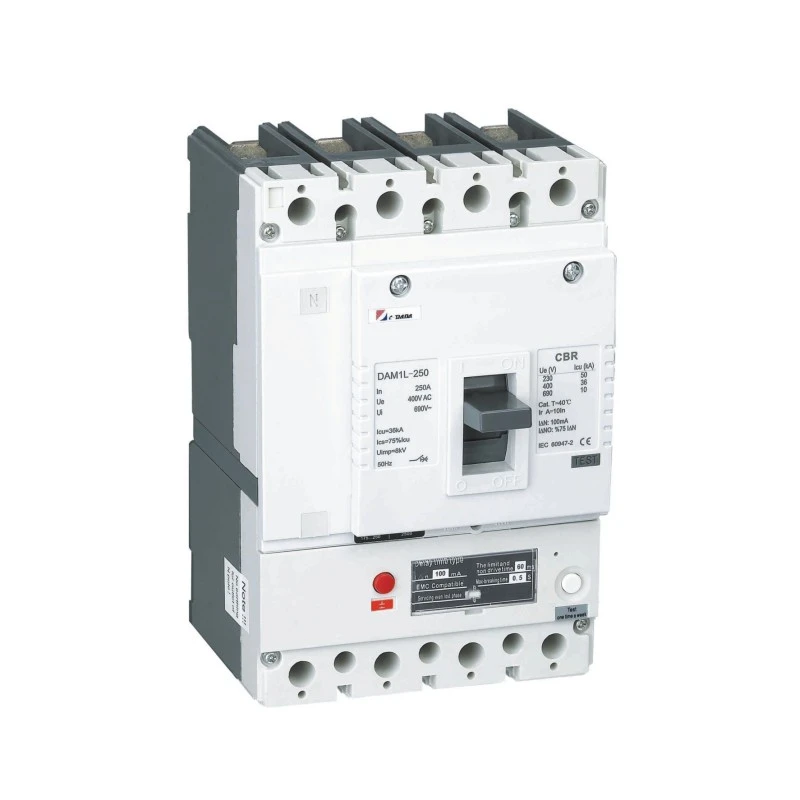

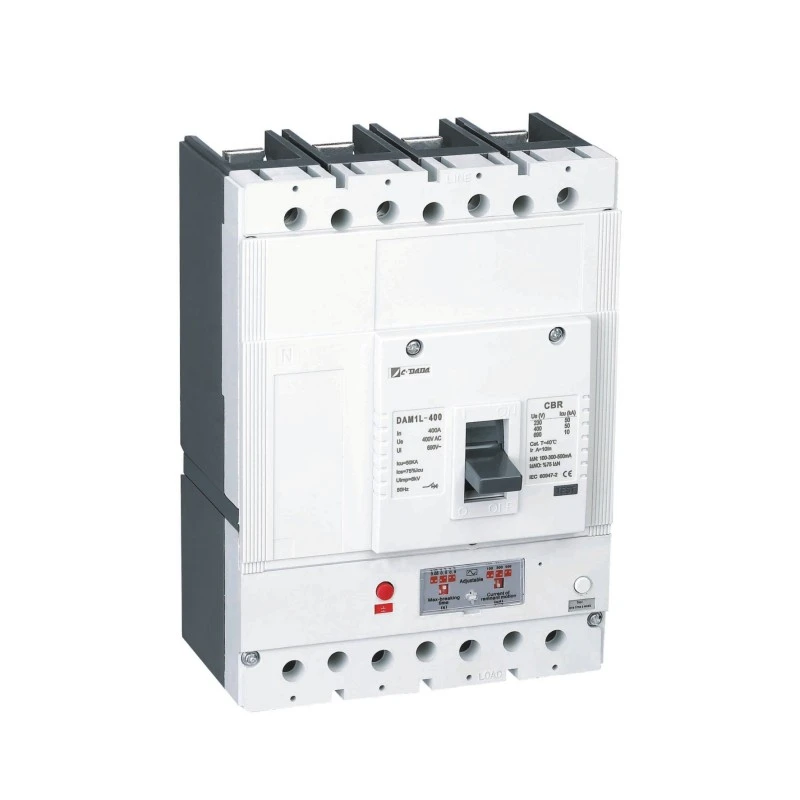

Erfüllen Sie globale Sicherheitsstandards mit dem CDADA DAM1L AC-Leistungsschalter mit Fehlerstrombetrieb, einem hochintegrierten Fehlerstrom-MCCB, der von Shanghai DADA Electric CO., LTD entwickelt wurde. für zuverlässigen Schutz nur gegen sinusförmige Wechselstrom-Erdschlüsse (gemäß IEC 60755).

Als 4P-Schutzschalter mit geformtem Gehäuse für 10 A bis 500 A bei 400 V/415 V konzipiert, integriert er Überlast-, Kurzschluss- und Fehlerstromschutz in einer kompakten Einheit. Der DAM1L ist nach CE, CB und SEMKO zertifiziert und eignet sich ideal für Anwendungen, bei denen eine reine AC-Leckageerkennung ausreicht, wie z. B. Standard-Hausverkabelungen, Beleuchtungskreise oder Motorlasten ohne elektronische Antriebe.

Mit einstellbarem I△n (30 mA–1000 mA), mehrphasiger Stromversorgungselektronik (betrieben bis 50 V) und robuster Lichtbogentrennung bietet es ausfallsichere Leistung in Gebäuden, Tunneln und Infrastruktur – und erfüllt dabei strikt die Anforderungen an AC-RCDs.

Wichtige Spezifikationen

Hauptmerkmale:

★ Mehrphasiger RCD-Schaltkreis → arbeitet bei ≥50 V

★ Push-to-Test-Taste

★ Getrennte Haupt- und Lichtbogenkontakte

★ Einstellbarer magnetischer Auslöser (0,8–1,0×Zoll)

★ Starke EMI-Immunität

★ Vollständige Zubehörunterstützung (Spannungsauslöser, Hilfskontakte, Drehgriff)

Warum sollten Sie sich für CDADA AC TYP CBR entscheiden?

★ Echte AC-Typ-Konformität

Im Gegensatz zu „universellen“ A-Typ-Geräten ist CDADAs AC-Typ-CBR nur für sinusförmige AC-Leckströme optimiert – was eine höhere Kosteneffizienz bietet, wenn keine elektronischen Lasten (z. B. VFDs, SMPS) vorhanden sind.

★ Ausfallsicheres Stromversorgungsdesign

Die RCD-Elektronik bezieht Strom aus allen Phasen und gewährleistet so den Betrieb auch bei einphasigem Ausfall oder starker Unterspannung – ein entscheidender Vorteil gegenüber einphasig betriebenen Mitbewerbern.

★ Doppelte Sicherheitsrollen

● 30 mA: Erfüllt IEC für den Schutz vor persönlichen Stößen

● 100 mA–1000 mA: Verhindert Brände aufgrund von Isolationsfehlern in Kabeln und Anschlusskästen

★ Vor Ort anpassbarer Schutz

Passen Sie die Empfindlichkeit und Zeitverzögerung an die Installationsbedingungen an – so werden Fehlauslösungen vermieden und gleichzeitig die Einhaltung der Vorschriften gewährleistet.

★ Integration auf Industrieniveau

Kombiniert MCCB und RCD in einer abgedichteten Einheit – das spart Platz, reduziert Verdrahtungsfehler und gewährleistet eine perfekte Koordination.

★ Weltweit akzeptiert

Mit CE, CB und SEMKO ist es für den Einsatz in ganz Europa, dem Nahen Osten, Afrika und Asien zugelassen – ideal für exportorientierte Schaltanlagenbauer.

★ Unsere Produkte wurden für Stromnetzprojekte, Industrieanlagen, Gewerbebauten und Infrastrukturprojekte in vielen Ländern geliefert.

★ Wir investieren kontinuierlich in Forschung und Entwicklung, überwachen globale Standards und Markttrends und arbeiten mit Branchenexperten zusammen, um unser Produktportfolio zu verbessern.

Typische Anwendungen

Wohngebäude: Hauptschalttafeln oder Nebenschaltkreise (Beleuchtung, Steckdosen) ohne Elektronik

Gewerbliche Beleuchtung: Deckenstromkreise für Büros, Flurbeleuchtung

Herkömmliche Motorlasten: Pumpen, Lüfter, Kompressoren (ohne VFD-Antrieb)

Infrastruktur: Tunnelbeleuchtung, Straßenschränke, Aufzugsmaschinenräume

Kostensensible Projekte: Bei denen RCDs vom Typ A unnötig und überspezifiziert sind

FAQ

F1: Was bedeutet „AC-TYP“ für einen Fehlerstrom-Schutzschalter?

A1: CBRs vom AC-Typ reagieren nur auf glatte, sinusförmige Wechselfehlerströme (z. B. durch beschädigte Isolierung in Heizungen oder Motoren). Sie erkennen keinen pulsierenden Gleichstrom von elektronischen Geräten wie Telefonladegeräten oder LED-Treibern. Wenn solche Lasten vorhanden sind, verwenden Sie Typ A.

F2: Kann ich diesen AC CBR 63A für einen Heimsteckdosenstromkreis verwenden?

A2: Nur wenn der Stromkreis keine elektronischen Geräte enthält (z. B. reine ohmsche Lasten wie Glühlampen oder Wasserkocher im alten Stil). Wählen Sie für moderne Häuser mit Fernsehern, Laptops oder LED-Leuchten stattdessen einen FI-Schutzschalter vom Typ A.

F3: Warum sollte ich den AC-Typ dem A-Typ vorziehen?

A3: Geringere Kosten und höhere Immunität gegen Fehlauslösungen in reinen Wechselstromumgebungen. Wenn Ihr System über keine Gleichrichter, Wechselrichter oder Schaltnetzteile verfügt, ist der Wechselstromtyp ausreichend und wirtschaftlicher.

F4: Funktioniert es, wenn eine Phase ausfällt?

A4: Ja! Der RCD-Schaltkreis wird über eine Mehrphasenversorgung gespeist, sodass er auch bei Phasenausfall oder Spannungsabfall auf 50 V aktiv bleibt und so einen kontinuierlichen Leckageschutz gewährleistet.

F5: Warum sollten Sie sich für CDADA als AC-Leistungsschalter mit Fehlerstrombetrieb entscheiden?

A5: CDADA bietet:

● Echtes IEC 60755-konformes AC-Design

● Integrierter MCCB + RCD in einer Einheit (keine Kompatibilitätsprobleme)

● Mehrphasig betriebene Elektronik für Zuverlässigkeit

● Vor-Ort-Einstellbarkeit von I△n und Zeitverzögerung

● Globale Zertifizierungen (CE/CB/SEMKO) mit OEM-freundlichen Preisen
