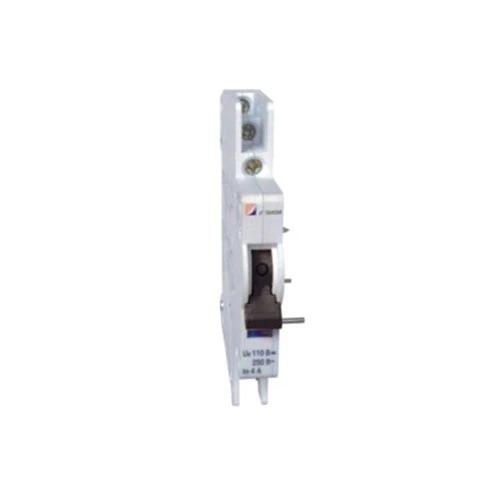

MCB-Alarm- und Hilfskontakt

CDADA ist ein Hersteller und Lieferant mit mehr als 40 Jahren Erfahrung. Wir haben zu viele Projekte gesehen, bei denen Schaltanlagenbetreiber einen ausgelösten Leistungsschalter übersehen – bis es zu spät ist. Aus diesem Grund haben wir den CDADA MCB Alarm and Auxiliary Contact (DAB7-FL) entwickelt: eine intelligente, platzsparende Lösung, die Ihnen zwei wichtige Signale in einem Modul liefert – Leistungsschalterposition (EIN/AUS) und Auslösegrund (Überlast/Kurzschluss).

Unser Tipp: Wenn Ihr Steuerungssystem zwischen einer manuellen Abschaltung und einer Fehlerauslösung unterscheiden muss, müssen Sie dieses Zubehör angeben. Standard-Hilfskontakte allein können keinen Unterschied erkennen – unsere schon.

Doppelfunktionsdesign: Ein Modul, zwei Signale

Der CDADA MCB Alarm & Auxiliary Contact verfügt über zwei unabhängige Übertragungskontakte mit einem cleveren mechanischen Wahlschalter:

★ Gelbe Anzeige bei „A“: Beide Kontakte fungieren als Hilfskontakte → signalisieren den EIN/AUS-Status des MCB

★ Gelbe Anzeige bei „AL“:

★ Linker Kontakt = Hilfskontakt (EIN/AUS-Status)

★ Rechter Kontakt = Alarm (wird nur aktiviert, wenn der MCB aufgrund eines Fehlers auslöst)

★ Das bedeutet, dass Sie Folgendes verkabeln können:

★ Ein grünes Licht zeigt „Eingeschaltet“ an

★ Ein rotes Licht oder ein SPS-Eingang zum Auslösen eines „Fehleralarms“

★ Alles über ein einziges Zusatzmodul auf Ihrem DAB7-63 MCB.

Technische Spezifikationen

Wichtig: Dieses Zubehör kann nicht eigenständig verwendet werden – es muss direkt auf einem DAB7-63 MCB montiert werden.

Installationsanleitung (von unseren Außendiensttechnikern)

★ Befolgen Sie diese Schritte für einen sicheren und zuverlässigen Betrieb:

★ Schalten Sie den Stromkreis vor der Installation AUS.

★ Schieben Sie das DAB7-FL-Modul auf die linke Seite des DAB7-63 MCB, bis es einrastet.

★ Mit dem mitgelieferten doppelseitigen Klebeband befestigen (für Vibrationsfestigkeit).

★ Schließen Sie die Drähte an die 4 Klemmen an (2 pro Kontaktgruppe):

★ Linkes Paar für Auxiliary (Status) verwenden

★ Verwenden Sie das richtige Paar für den Alarm (Auslöseerkennung).

★ Stellen Sie den gelben Wahlschalter auf „AL“, wenn Sie eine Fehleralarmfunktion benötigen.

★ Test: Lösen Sie den MCB manuell aus – während einer Fehlerauslösung sollte nur der Alarmkontakt seinen Zustand ändern.

★ Profi-Tipp: Beschriften Sie Ihre Kabel deutlich! Viele Techniker verwechseln bei der Inbetriebnahme Hilfs- und Alarmsignale.

Wann sollten Sie diesen anstelle eines Standard-Hilfskontakts verwenden?

Typische Anwendungen:

★ PDU-Überwachung im Rechenzentrum

★ Solar-Sammelboxen

★ Industrielle Schalttafeln

★ Gebäudemanagementsysteme (BMS)

★ Aufzugs- oder HVAC-Sicherheitskreise

Häufig gestellte Fragen

F1: Kann ich dies auf Nicht-CDADA-MCBs verwenden?

A1: Nein. Der DAB7-FL ist mechanisch und maßlich nur für CDADA DAB7-63-Leistungsschalter ausgelegt. Es passt nicht auf MCBs von Schneider, ABB oder Siemens.

F2: Wie funktioniert der Alarmkontakt eigentlich?

A2: Im MCB bewegt sich ein Auslöseverriegelungsmechanismus bei einer thermischen/magnetischen Fehlerauslösung anders als bei einer manuellen Abschaltung. Der DAB7-FL erkennt diesen mechanischen Unterschied und aktiviert den Alarmkontakt nur bei echten Störungen.

F3: Muss ich beide Kontakte verdrahten?

A3: Nicht unbedingt. Sie können nur die Zusatzfunktion, nur den Alarm oder beides verwenden – abhängig von Ihrer Steuerlogik. Das Modul bietet Ihnen Flexibilität.

F4: Ist es für DC-Solaranwendungen geeignet?

A4: Ja! Mit einer DC-12-Nennspannung von 110 V/0,5 A eignet es sich ideal für die Überwachung von Solarsträngen, bei denen Sie PV-Array-Fehler aus der Ferne erkennen müssen.

F5: Warum sollten Sie sich für CDADA gegenüber generischen Marken entscheiden?

A5: Weil wir Folgendes anbieten:

● Echte Fehlerunterscheidung (nicht nur Positionserkennung)

● Nahtlose Integration mit DAB7-MCBs – keine Adapterplatten

● Im Werk getestete mechanische Kopplung – kein Spiel oder fehlende Signale

● Klare visuelle Anzeige (gelbe Flagge) zur Feldüberprüfung

● Globale Zertifizierungen (CE, CB, RoHS) für problemlose Projekte

Schlussbemerkung von CDADA R&D

In modernen elektrischen Systemen reicht „Ein/Aus“ nicht aus – Sie brauchen Intelligenz. Unser MCB-Alarm- und Hilfskontakt verwandelt einen einfachen Leistungsschalter in einen Diagnoseknoten und hilft Ihnen, intelligentere und sicherere Schalttafeln zu bauen. Und da es von demselben Team hergestellt wird, das auch den MCB entwickelt, erhalten Sie perfekte Synergien – kein Rätselraten.“ — CDADA-Produktentwicklungsteam

Bereit zur Bestellung? Wir bieten:

● Mengenrabatte für Schalttafelbauer

● Vormontierte MCB + DAB7-FL-Einheiten (Arbeitsersparnis)

● Kostenlose Schaltpläne und SPS-Logikbeispiele
