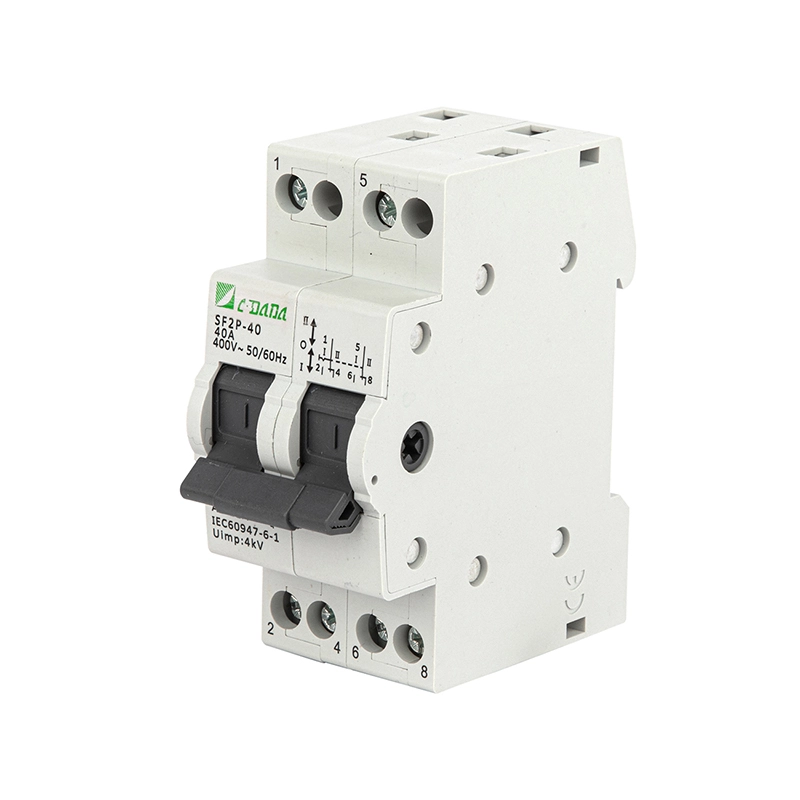

2P-Umschalter

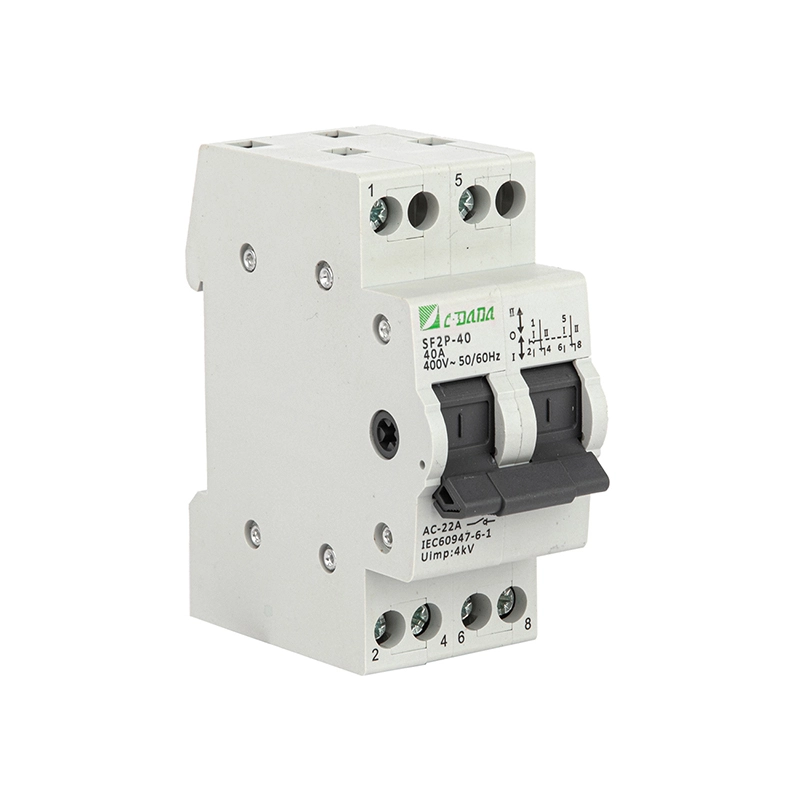

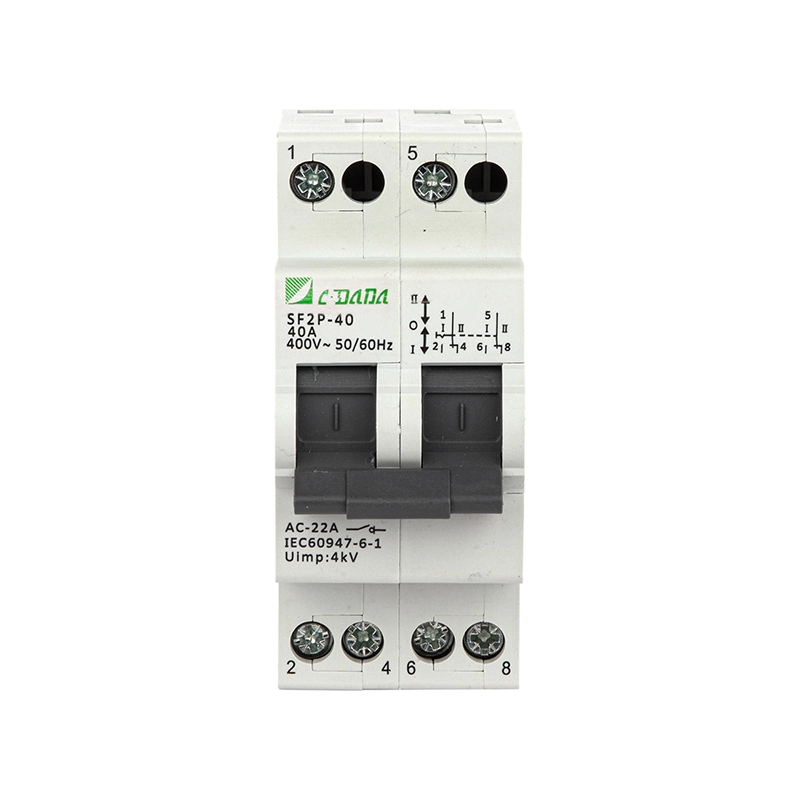

Sorgen Sie mit dem 2P-Umschalter der SF-Serie von CDADA für eine sichere und zuverlässige Umschaltung der Stromquelle. Er eignet sich für die Umwandlung kritischer Stromkreise in Wohn-, Gewerbe- und Leichtindustrieanwendungen. Dieser auf einer DIN-Schiene montierte Mikro-Umschalter unterstützt zwei Stromquellen oder Lasten mit einem klaren 3-Positionen-Betrieb: I - AUS - II und ermöglicht nahtlose Übergänge zwischen Netz-/Netz- und Notstrom-/Generatorversorgung, Motorvorwärts-/rückwärtssteuerung oder Phasen-/Spannungsüberwachungsschaltungen.

Der CDADA 2P-Umschalter ist für Wechselstrom 50/60 Hz, 230–400 V und Ströme von 16 A bis 125 A ausgelegt und entspricht den Normen IEC 60947-3 und EN 60947-3. Ausgestattet mit EIN/AUS-Positionsanzeigen, Kontakten mit hoher Leitfähigkeit und einem federunterstützten Schnell-Ein/Aus-Mechanismus gewährleistet es eine stabile Leistung auch bei häufigem manuellen Betrieb. Es ist für die modulare Installation neben MCBs und Schützen konzipiert und eignet sich ideal für Verteilertafeln in Gebäuden, Pumpenräumen, Telekommunikationsschränken und Notbeleuchtungssystemen.

Wichtige Spezifikationen

Serie: Manueller 2P-Umschalter der SF-Serie

Marke: CDADA | Hersteller: Shanghai DADA Electric CO.,LTD

Pole: 2P (Dual Pole) – erhältlich in den Varianten 1P bis 4P

Nennstrom: 16 A – 125 A (Reduzierung auf 80 % über 40 °C Umgebungstemperatur)

Nennspannung: 230/400 V AC, 50/60 Hz

Isolationsspannung (Ui): 500 V

Nutzungskategorie: AC-22A (gemischte ohmsche und induktive Lasten)

Kurzzeitstromfestigkeit (Icw): 12×Ie für 1 s

Herstellungskapazität: 20×Ie, t=0,1s

Mechanische Lebensdauer: 8.500 Betätigungen

Elektrische Lebensdauer: 1.500 Betätigungen (unter Last)

Verschmutzungsgrad: II

Montage: Standard-TH35-DIN-Schiene

Bedienung: Manueller 3-Positionen-Griff (I – O – II)

Anzeigen: Sichtbare EIN/AUS-Position über Griffausrichtung

Anschlüsse: Kabel- oder Sammelschienenanschluss

Anzugsdrehmoment:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Sicherheitshinweis: Keine Lichtbogenlöschkammer → muss mit vorgeschalteten Sicherungen/MCBs zum Kurzschlussschutz verwendet werden

Technisches Datenblatt

Warum sollten Sie sich für den CDADA 2P-Umschalter entscheiden?

★ Sichere 3-Positionen-Isolierung

Die Position „True OFF“ (O) trennt beide Quellen – entscheidend für die Wartung und die Sicherheit gegen Rückspeisung.

★ Modulares DIN-Schienen-Design

Lässt sich in Sekundenschnelle neben MCBs installieren – spart Platz und vereinfacht die Schalttafelanordnung in Smart Buildings oder OEM-Gehäusen.

★ Hochzuverlässige Kontakte

Eine optimierte dynamisch-statische Kontaktgeometrie sorgt für geringen Widerstand und Langzeitstabilität.

★ Globale Compliance

Zertifiziert nach IEC 60947-3, akzeptiert in Europa, Asien, Afrika und Lateinamerika.

★ Benutzersicherer Betrieb

Der federunterstützte Mechanismus verhindert ein teilweises Einrasten; verlängerter Griff optional für 63A+ Modelle.

★ Vielseitige Anwendungen

Von der Generatorumschaltung bis zur Motordrehrichtungsumkehr – ein Schalter, mehrere Funktionen.

Typische Anwendungen

Notstromsysteme: Wechseln Sie zwischen Versorgungsbetrieb und Generator

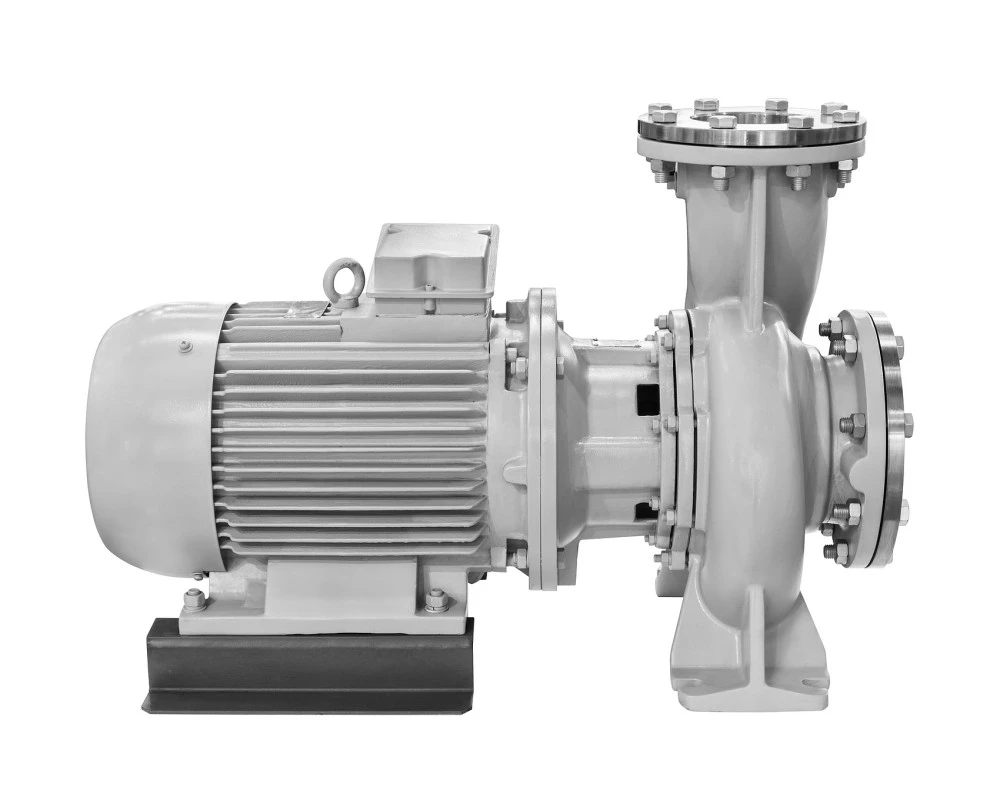

Motorsteuerung: Vorwärts-/Rückwärtsdrehung kleiner Pumpen oder Lüfter

Messkreise: Spannungs-/Phasenauswahl in Messfeldern

Gebäudeautomation: Umschalten von zwei HVAC-Einheiten, Notbeleuchtungsübertragung

Telekommunikation und Rechenzentren: Auswahl redundanter Netzteilquellen

Über CDADA

★ Unsere Hauptvorteile sind:

1) Vollständige internationale Zertifizierungen,

2) Starke OEM/ODM-Fähigkeit,

3) Hohes Preis-Leistungs-Verhältnis,

4) Zuverlässige Großproduktionskapazität,

5) Umfangreiche Exporterfahrung.

★ Unsere Produkte werden erfolgreich nach Südostasien, in den Nahen Osten, nach Südamerika, Afrika, Europa und in die GUS-Staaten exportiert, mit einem starken Fokus auf die Belt-and-Road-Märkte.

★ Wir investieren kontinuierlich in Forschung und Entwicklung, überwachen globale Standards und Markttrends und arbeiten mit Branchenexperten zusammen, um unser Produktportfolio zu verbessern.

Häufig gestellte Fragen

F1: Kann ich unter Last umschalten?

A1: Nicht empfohlen. Der 2P-Umschalter der SF-Serie verfügt über keine Lichtbogenlöschkammer. Schalten Sie den Stromkreis vor dem Schalten immer stromlos oder verwenden Sie ihn nur für die lastfreie Übertragung (z. B. Trennfunktion). Für das Schalten unter Last sollten Sie motorisierte ATS- oder Sicherungslasttrennschalter in Betracht ziehen.

F2: Warum gibt es eine „O“-Position (AUS)?

A2: Die mittlere AUS-Position gewährleistet eine vollständige Trennung von beiden Stromquellen – wichtig für die Wartungssicherheit und zur Verhinderung einer Rückspeisung in Generatoren oder Wechselrichter.

F3: Benötige ich Sicherungen für diesen Schalter?

A3: Ja. Da es Fehlerströme nicht unterbrechen kann, koppeln Sie es immer mit vorgeschalteten Sicherungen oder MCBs, die für den voraussichtlichen Kurzschlussstrom Ihres Systems ausgelegt sind.

F4: Kann es die Motorrichtung steuern?

A4: Ja – bei kleinen Motoren kann der 2P-Schalter bei korrekter Verdrahtung die Phasenfolge umkehren. Stellen Sie sicher, dass der Motor gestoppt und stromlos ist, bevor Sie die Richtung ändern.

F5: Warum sollten Sie CDADA anderen Marken vorziehen?

A5: CDADA bietet:

● Echte mechanische 3-Positionen-Verriegelung (keine schwebenden Zustände)

● DIN-Schienen-Kompatibilität mit globalen Panel-Standards

● Klare visuelle Anzeige der Schalterposition

● Robuster Federmechanismus für zuverlässigen Anpressdruck

● Wettbewerbsfähige Preise mit vollständiger IEC-Zertifizierung und technischem Support
