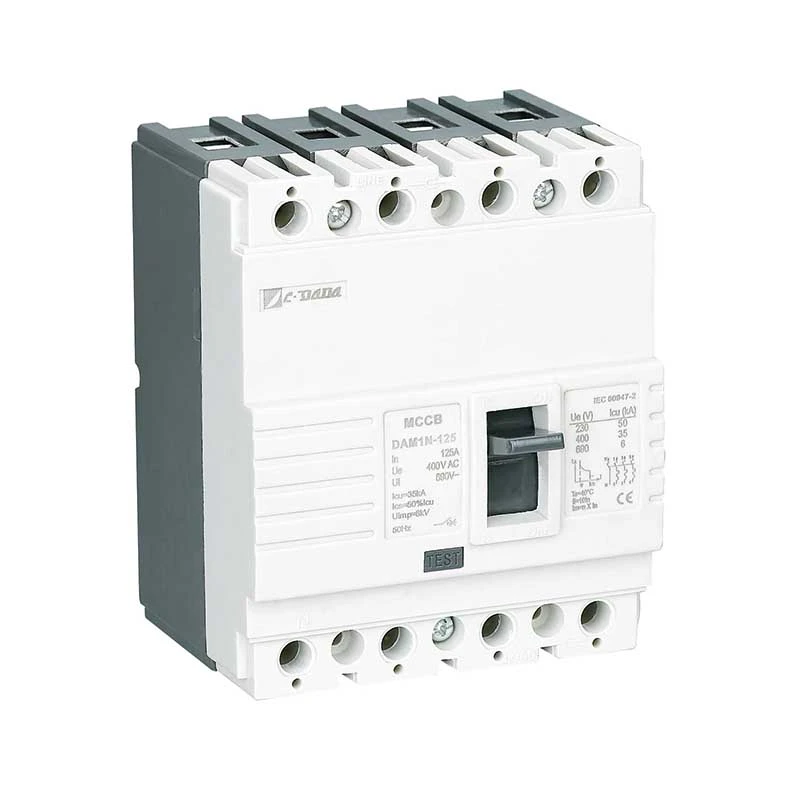

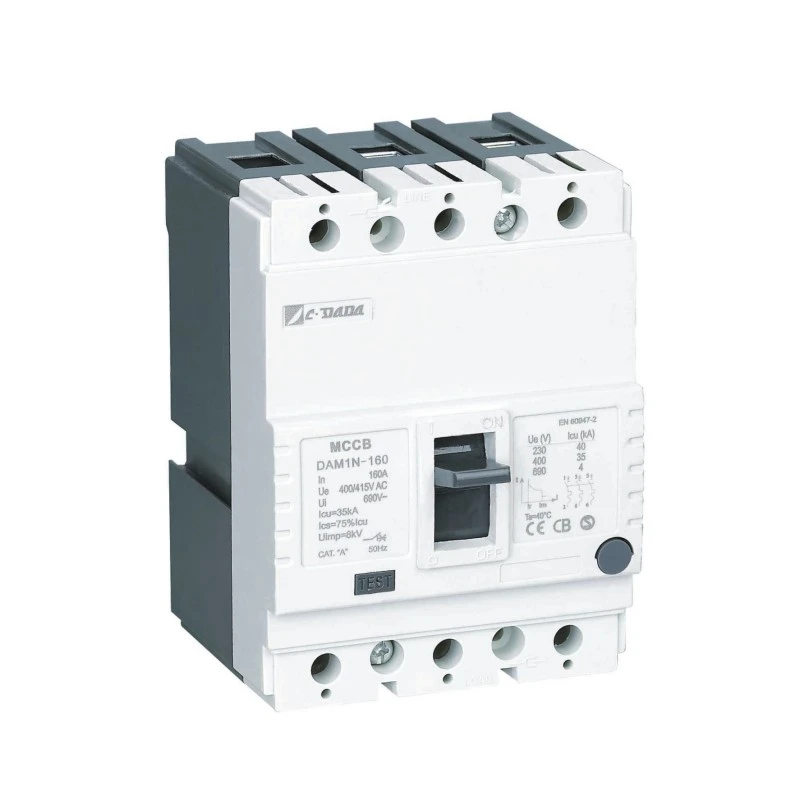

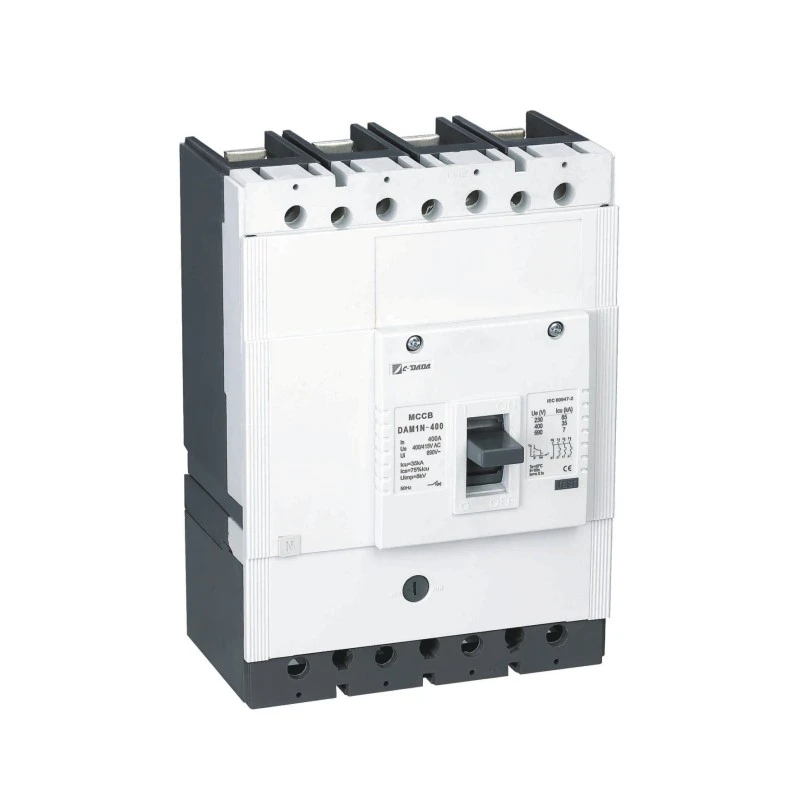

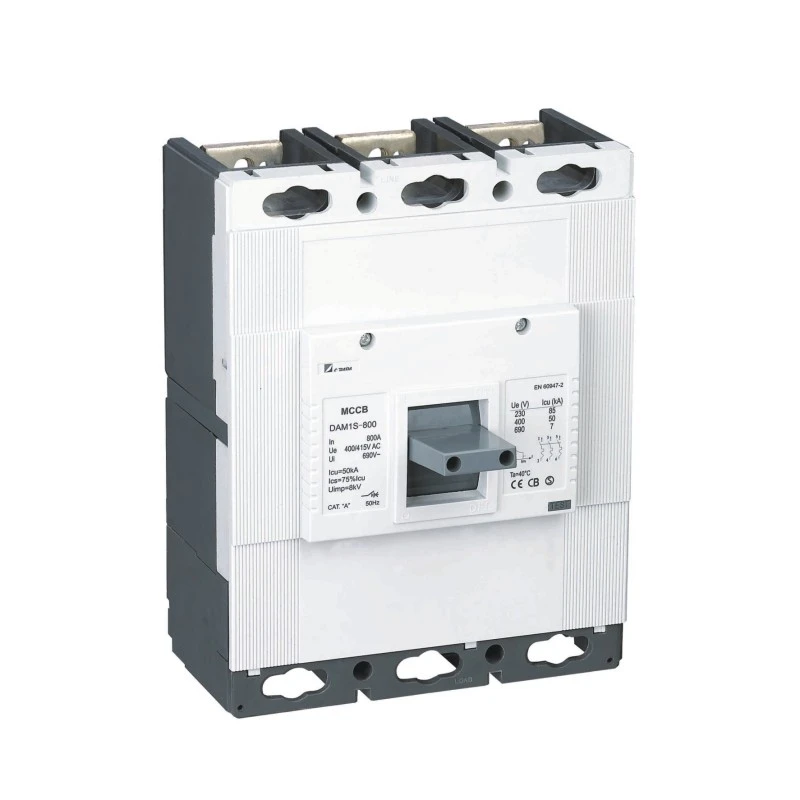

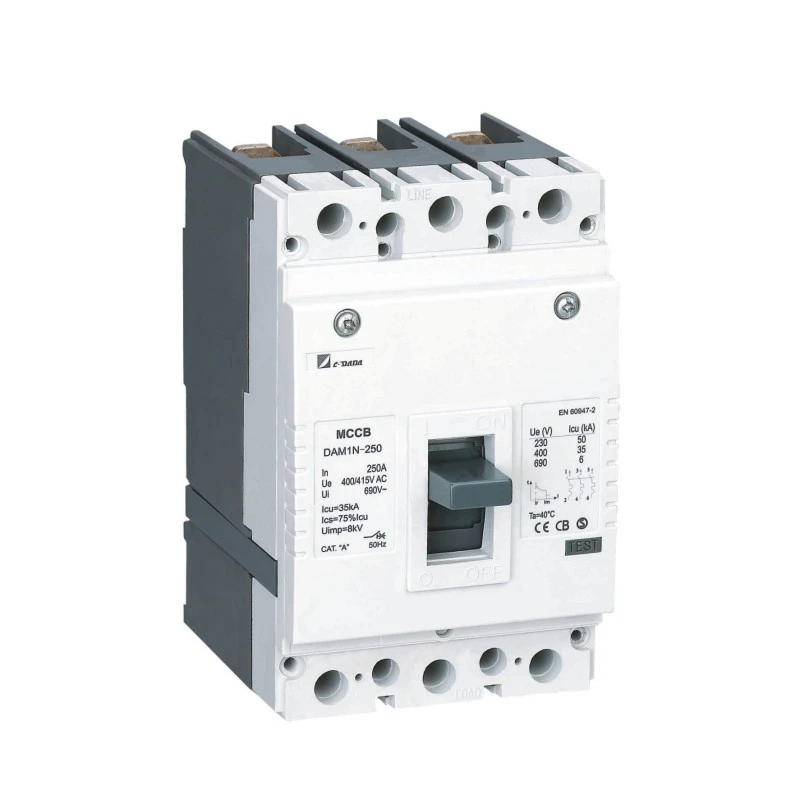

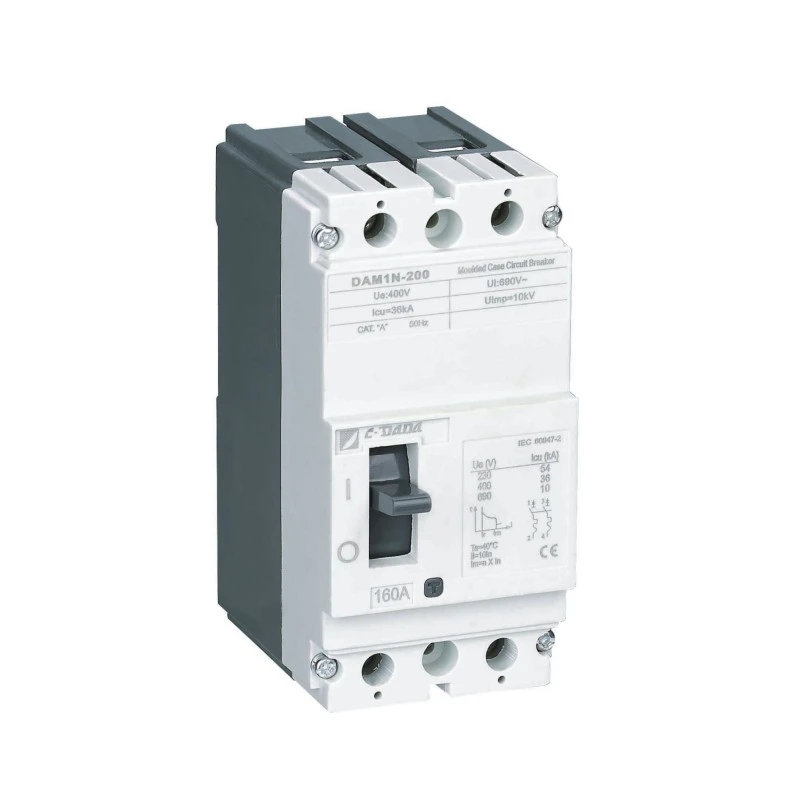

Fest installierter Kompaktleistungsschalter

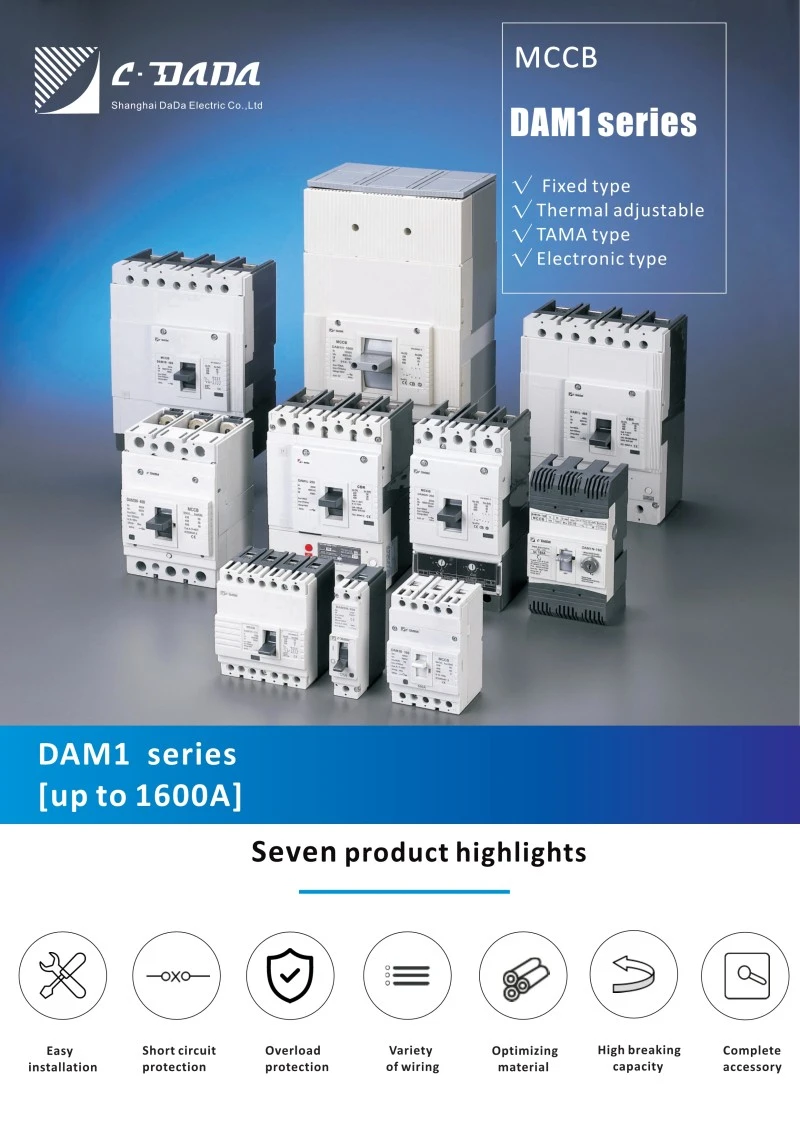

Die festen Kompaktleistungsschalter (MCCB) der DAM1-Serie von CDADA erfüllen die Anforderungen jeder Anwendung, von kleinen Anwendern bis hin zu industriellen Transformator- und Verteilungsinstallationen.

Die DAM1-Serie verfügt über sieben Baugrößen mit bis zu 1600 A, einem Schaltvermögen von bis zu 100 kA und einer Betriebsspannung von bis zu 1000 Volt. Sie erfüllt problemlos eine Vielzahl umfassender Anforderungen an elektrisches und mechanisches Zubehör und bietet eine Vielzahl von Installationslösungen, um die Anforderungen jedes Stromversorgungssystems zu maximieren.

Mit globaler Zertifizierung KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 ist die beste Wahl für weltweite Elektrogerätefabriken und OEM.

Wichtige Spezifikationen

Elektrische Parameter des Kompaktleistungsschalters DAM1 MCCB

● Icu:O-t-CO-Test (O:Öffnen-Manöver,CO:Schließen-Öffnen-Manöver,t:Wartedauer)

● Ics:O-t-CO-t-CO-Test (O:Öffnungsmanöver, CO:Schließ-Öffnungsmanöver, t:Wartedauer)

★ EIN/I-Position: Zeigt an, dass die Kontakte des Leistungsschalters geschlossen sind. In dieser Position befindet sich der Brecherhebel in der oberen Position

★ TRIP-Position: Zeigt an, dass der Leistungsschalter aufgrund eines Fehlers (Überlast oder Kurzschluss) geöffnet ist. In diesem Fall befindet sich der Unterbrecherhebel in der Mittelposition zwischen der EIN- und AUS-Position. Um den Leistungsschalter, der sich in der Auslöseposition befindet, in die EIN-Position zu bringen; Drücken Sie den Unterbrecherhebel nach unten, wie durch das OFF-Zeichen angezeigt

Der Leistungsschalter muss mit einem „Klick“-Geräusch eingestellt werden. Ziehen Sie anschließend den Hebel, wie durch das ON-Zeichen angezeigt, um den Leistungsschalter zu schließen

★ AUS/0-Position: Zeigt an, dass die Kontakte des Leistungsschalters offen sind. Dadurch befindet sich der Brecherhebel in der unteren Position.

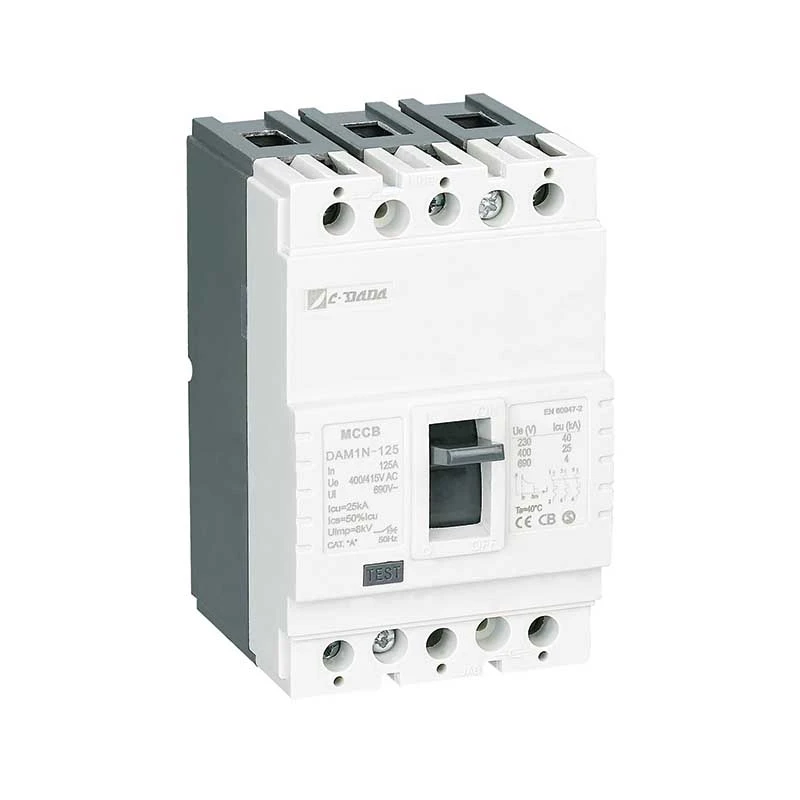

Physikalische Parameter des Kompaktleistungsschalters DAM1-125 MCCB

Funktionsprinzip und Schutzmechanismus

★ Wärmeschutz (Überlastung)

Bei Erwärmung durch anhaltenden Überstrom (> Nennstrom) verbiegt sich der Bimetallstreifen. Die Biegegeschwindigkeit ist proportional zur Stromstärke und sorgt so für eine zeitabhängige Auslösung, die das thermische Verhalten des Kabels nachahmt, Fehlauslösungen verhindert und gleichzeitig die Ausrüstung schützt.

★ Magnetischer Schutz (Kurzschluss)

Bei einem Kurzschluss (z. B. Phase-zu-Phase oder Phase-zu-Erde) zieht ein starkes Magnetfeld sofort den Magnetkolben und gibt den Verriegelungsmechanismus innerhalb von Millisekunden frei. Dadurch wird der Fehlerstrom abgeschaltet, bevor thermische Schäden auftreten.

Produktvorteile

★ Gehäuse und Bezug:

Als Gehäuse- und Bezugsmaterial wurde Glasfaser-Polyesterharz gemäß der Norm EN 60512-20-2 verwendet. Dieses Material, das in der Literatur als BMC (Bulk Molding Compound) bezeichnet wird, wird aufgrund seiner hohen elektrischen und mechanischen Werte bevorzugt und hält einer Temperatur von 160 °C dauerhaft stand. BMC-Material brennt bei Kontakt mit Draht bei einer Temperatur von 960 °C gemäß IEC 695-2-1 nicht

Bimetall: Bimetall ist ein Material, das aus einer Kombination zweier Plattenmetalle mit unterschiedlichen Wärmeausdehnungskoeffizienten besteht. Der durch den Leistungsschalter fließende Strom erwärmt das Bimetall. Aufgrund der Wirkung dieser Hitze. Bimetall biegt sich zur weniger ausgedehnten Platte hin. Da die Wärme mit zunehmendem Strom durch den Leistungsschalter zunimmt, wird das Bimetall stärker erhitzt und verbiegt sich stärker. Auf diese Weise steuert es den Öffnungsmechanismus zum Öffnen des Leistungsschalters.

★ Kontakte:

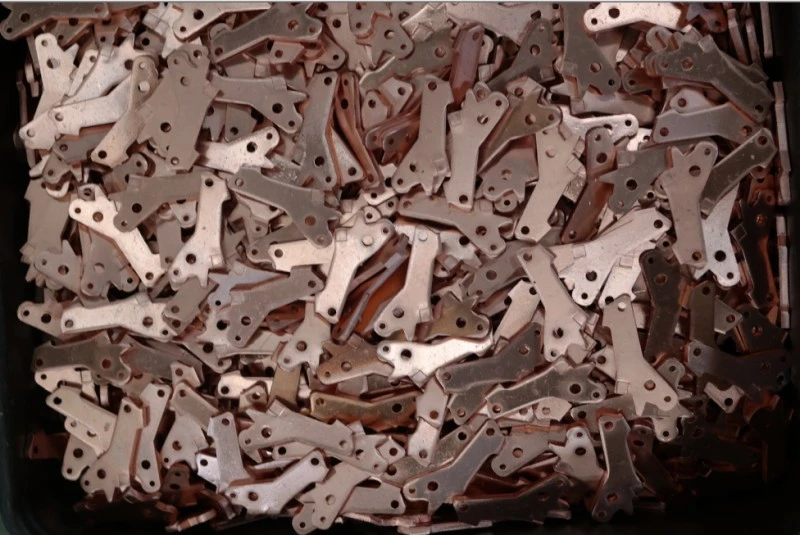

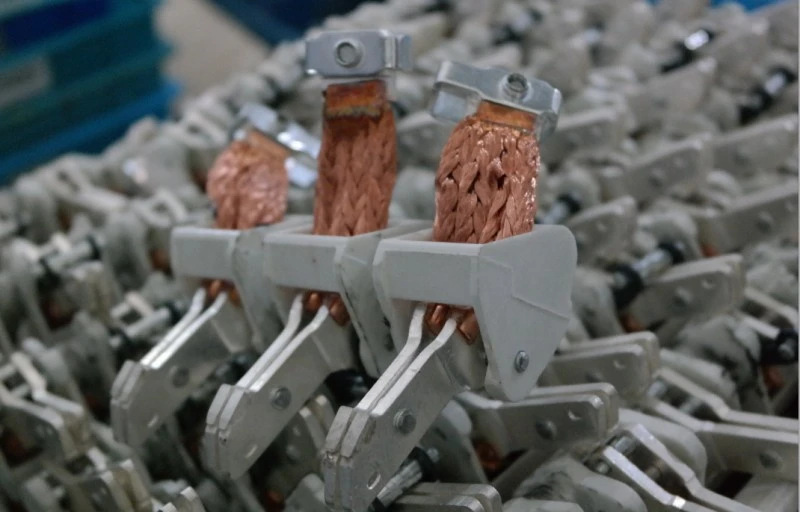

Die Kontaktlegierung für Leistungsschalter wird unter Berücksichtigung der Bruch- und Übertragungsstromwerte und der Konstruktion bestimmt. Normalerweise werden Kontakte aus Silber, Graphit, Nickel und Wolframlegierungen in Leistungsschaltern verwendet. Kontakte, die aus Silber-Graphit-Legierungen mit einer glatteren Struktur bestehen, werden in festen (unteren) Kontakten verwendet, Silber-Wolfram-Kontakte, die härter sind, werden in beweglichen (oberen) Kontakten verwendet. Bei den beweglichen Kontakten wurde auf eine gestauchte Struktur geachtet. Auf diese Weise haben gestauchte und harte Legierungskontakte bei jedem Öffnen und Schließen einen Platz auf weichen, festen Kontakten.

Auf diese Weise wird der geringste Widerstand gewährleistet. Der bewegliche Kontakt sollte den festen Kontakt sehr gut berühren, um einen geringen Kontaktwiderstand zu haben. Eine zu hohe Kontaktdruckkraft führt jedoch in kürzerer Zeit als normal zur Beschädigung der Kontakte. Kontaktlegierungen sind für ein gesundes Öffnen und Schließen sehr wichtig.

★ Lichtbogenlöschzelle (Separator):

Abscheider dienen zur Löschung des Lichtbogens, der beim Betrieb des unter Energie stehenden Leistungsschalters entsteht. Während der bewegliche Kontakt vom festen Kontakt getrennt wird, fließt noch eine Weile Strom zwischen den Kontakten, was als Lichtbogen bezeichnet wird. Dieser Lichtbogen sollte in sehr kurzer Zeit erlöschen

★ Extinction of Arc:

Der Lichtbogen wird aufgrund des um den Lichtbogen herum gebildeten Magnetfelds in Richtung der Separatoren gedrückt. Auf diese Weise wird der Lichtbogen verlängert und schmaler und zwischen den Trennplatten abgebrochen (Abbildung 5). Aufgrund der Eigenschaften des Materials, das an den Seitenwänden der Separatoren verwendet wird, tritt aufgrund der durch den Lichtbogen verursachten hohen Temperatur ein Gas aus. Dieses Gas hat einen wichtigen Einfluss auf die Löschung des Lichtbogens.

Anwendung

Der fest installierte Kompaktleistungsschalter (MCCB) CDADA DAM1 ist in allen kritischen Infrastrukturen vertrauenswürdig:

★ Industrie: Stahlwerke, Öl- und Gasplattformen, Chemiefabriken

★ Gesundheitswesen: Haupt- und Unterverteiler des Krankenhauses

★ Transport: Eisenbahnsignalanlagen, Flughafengepäcksysteme

★ Kommerziell: Wolkenkratzer, Rechenzentren, Einkaufszentren, Kongresszentren

★ Öffentliche Veranstaltungsorte: Theater, Stadien, Regierungsgebäude

Vorteile bei Installation und Wartung

★ Einfache Integration:

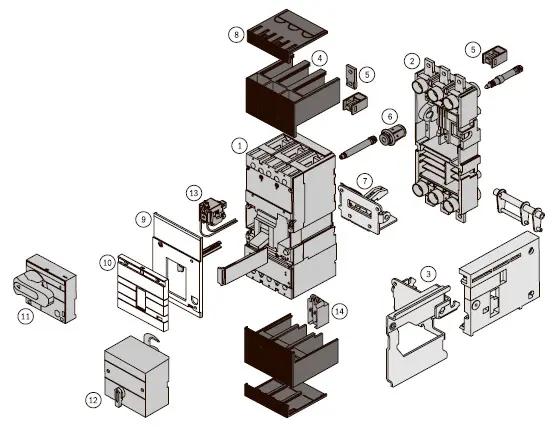

Das Standardkit umfasst Sammelschienen, Phasenbarrieren und Hardware

Optionales Zubehör: Alarmkontakte, Arbeits-/Unterspannungsauslöser, elektrische Antriebe

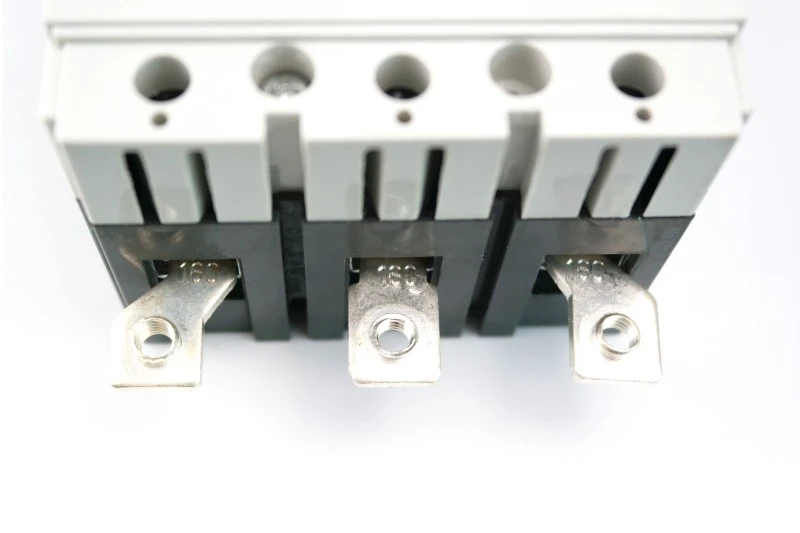

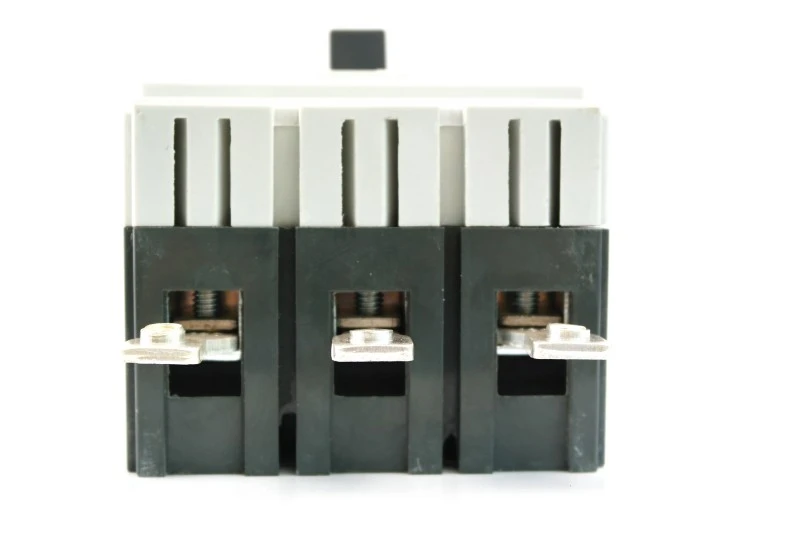

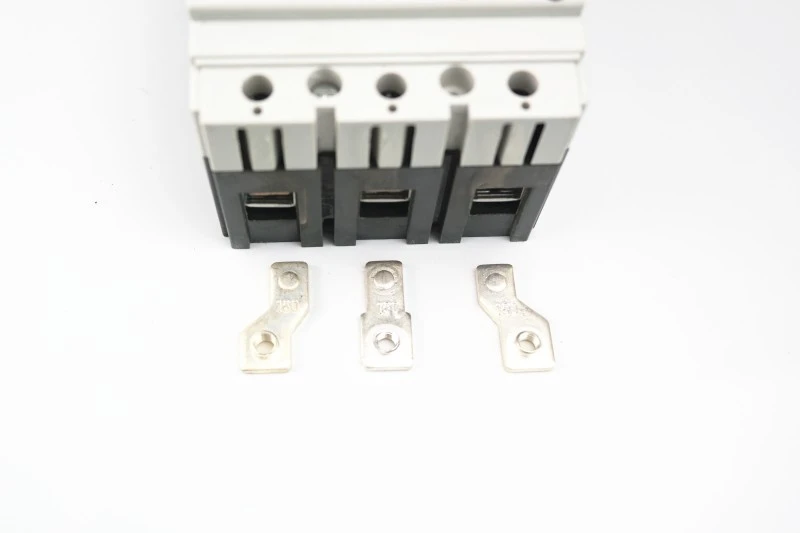

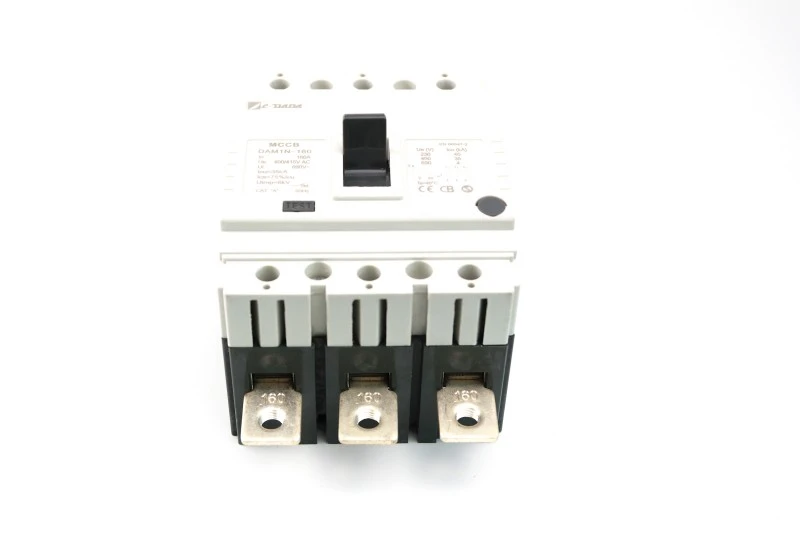

1) Anschluss über verlängerte Sammelschiene (Foto 1)

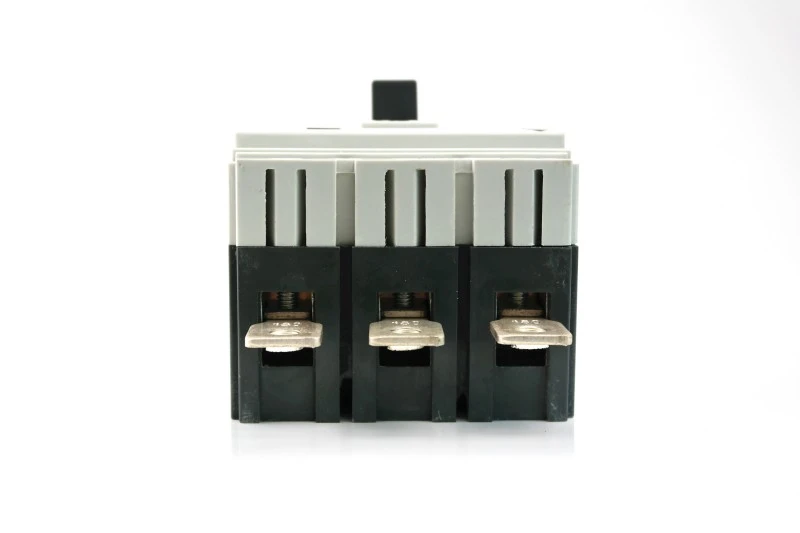

2) Anschluss über Spreader-Terminal (Foto 2)

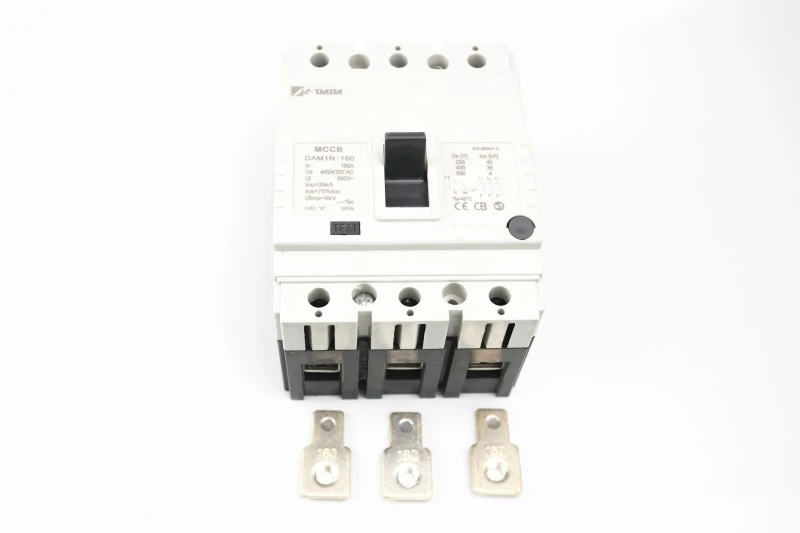

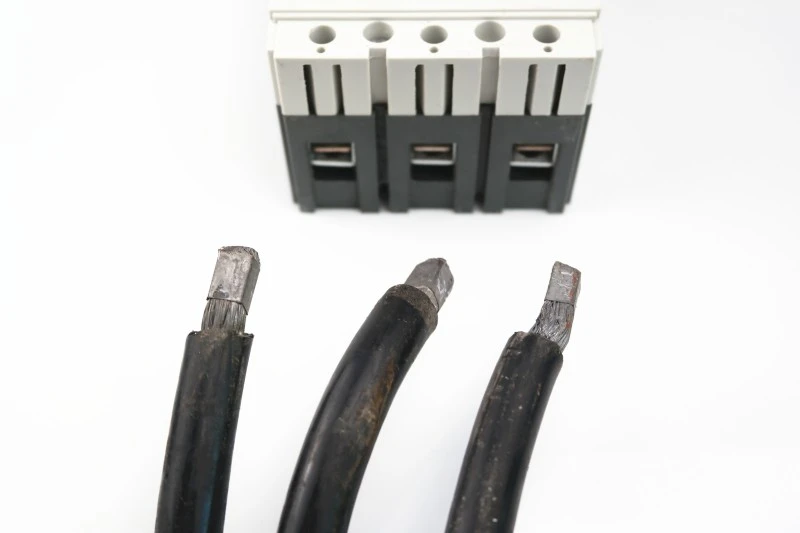

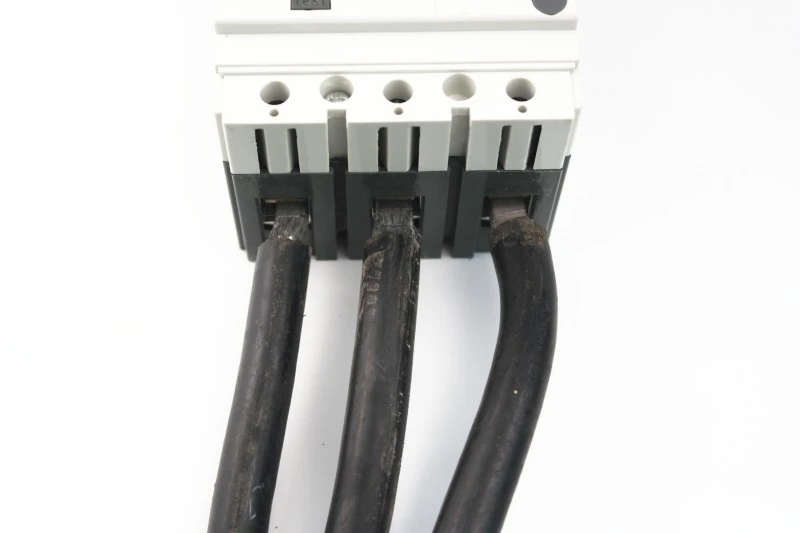

3) Schließen Sie das Kabel direkt an (Foto 3), ohne Kabelschuhe zu verwenden.

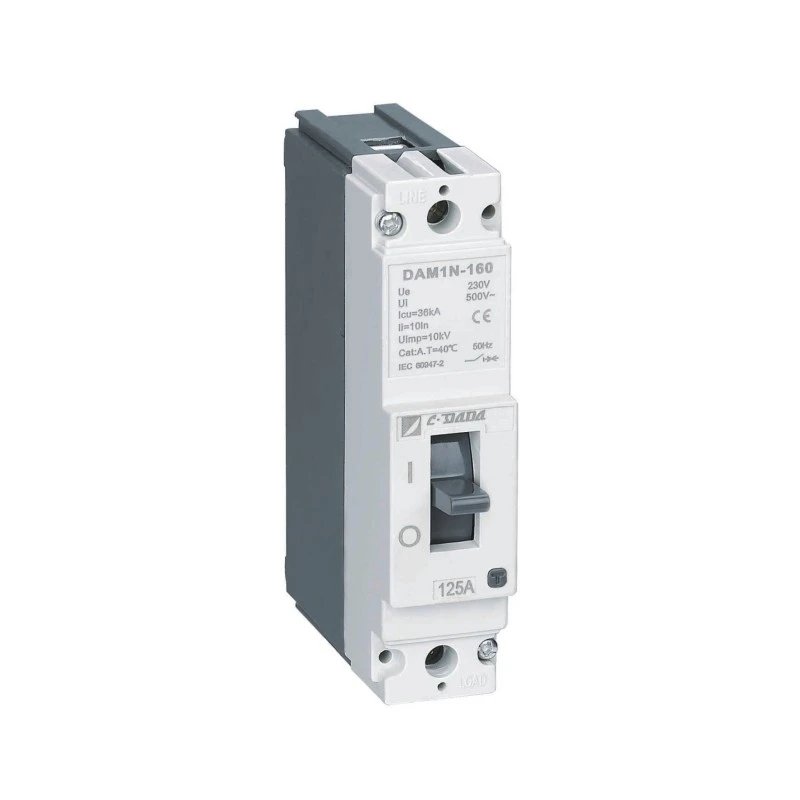

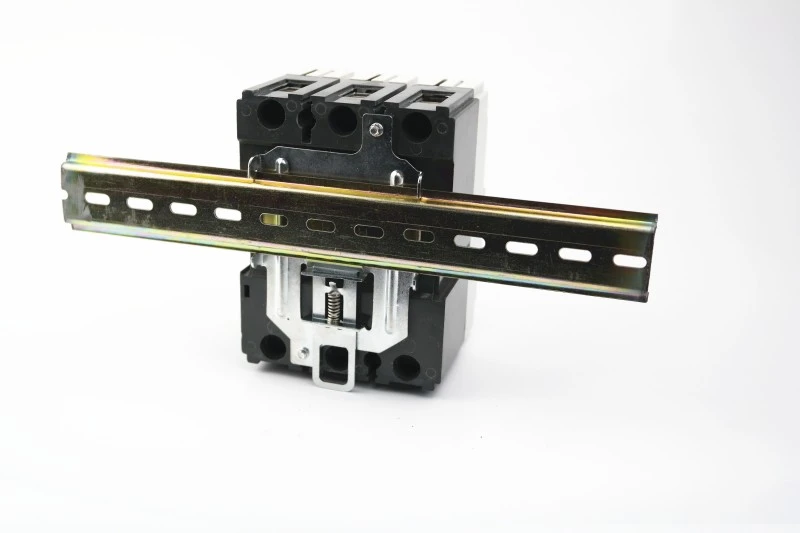

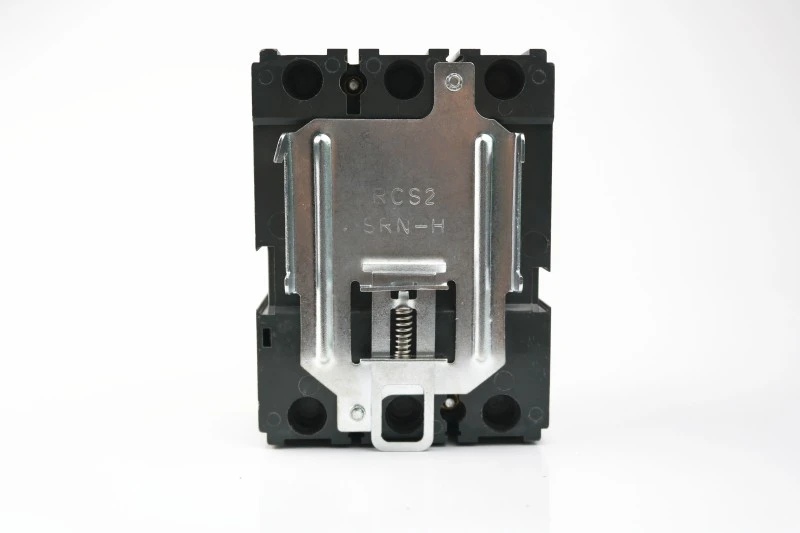

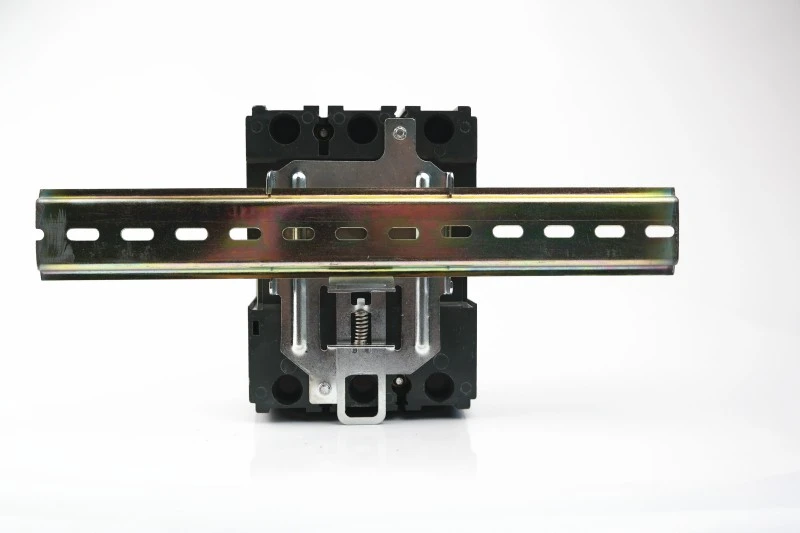

Mit Hilfe einer speziellen Klemme können die Geräte 125 und 160 auf einer DIN-Schiene montiert werden.

Unterbrecher mit Klemme

Klemme mit DIN-Schiene

Klemme mit DIN-Schiene

★ Space-Saving Design:

10–20 % leichter und kompakter als heimische Alternativen

Ermöglicht kleinere Gehäusegrößen → geringere Material- und Versandkosten

★ Benutzerfreundliches Zurücksetzen:

Eine klare TRIP-Anzeige verhindert eine blinde Wiedereinschaltung

Ein hörbares „Klicken“ bestätigt den ordnungsgemäßen mechanischen Eingriff

★ Zukunftssicher:

Unterstützt Plug-In- und Draw-Out-Kits (für ausgewählte Modelle)

Kompatibel mit intelligenten Überwachungs-Add-ons

Warum CDADA wählen?

1. Wir sind seit über 42 Jahren der führende Hersteller. Unser 1983 gegründetes Unternehmen hat sich in 40 Jahren sehr schnell entwickelt.

2. Die Gruppe, bestehend aus 3 Fabriken, besitzt eine Produktionsfläche von 52.400 m² und beschäftigt mehr als 500 Mitarbeiter. Wir haben fast zehn Millionen Yuan investiert, um unseren Betrieb zu erweitern und unsere Werkstätten zu modernisieren.

3. Von INTERTEK, DEKRA und GMC geprüftes Werk

4. Hochfeste Kartons, Palettenschutz, gut für den Export über große Entfernungen

Häufig gestellte Fragen (FAQ)

F1: Kann der feststehende Kompaktleistungsschalter DAM1 auf einer DIN-Schiene montiert werden?

A1: Ja – die Modelle 125A und 160A können mit der optionalen Spezialklemme auf DIN-Schienen installiert werden. Höhere Nennwerte sind nur für die Schalttafelmontage geeignet.

F2: Welche Zertifizierungen besitzt die DAM1-Serie?

A2: Es ist nach CE, CB, ASTA, KEMA, SEMKO und RoHS zertifiziert und gewährleistet die Konformität in der EU, im Nahen Osten, in Südostasien und darüber hinaus.

F3: Wie setze ich den Leistungsschalter nach einer Auslösung zurück?

A3: Bewegen Sie den Hebel zunächst ganz nach unten auf AUS (Sie hören ein Klicken) und ziehen Sie ihn dann nach oben auf EIN. Erzwingen Sie es niemals direkt von TRIP auf ON.

F4: Sind Zusatzgeräte kompatibel?

A4: Ja – Alarmkontakte, Hilfskontakte, Arbeitsstrom-/Unterspannungsauslöser und elektrische Antriebe können ohne Demontage hinzugefügt werden.

F5: Ist der DAM1 zum Ersetzen älterer Leistungsschalter geeignet?

A5: Auf jeden Fall. Seine kompakte Grundfläche ermöglicht den direkten Austausch älterer MCCBs in den meisten Schaltschränken – was Zeit und Upgrade-Kosten spart.
