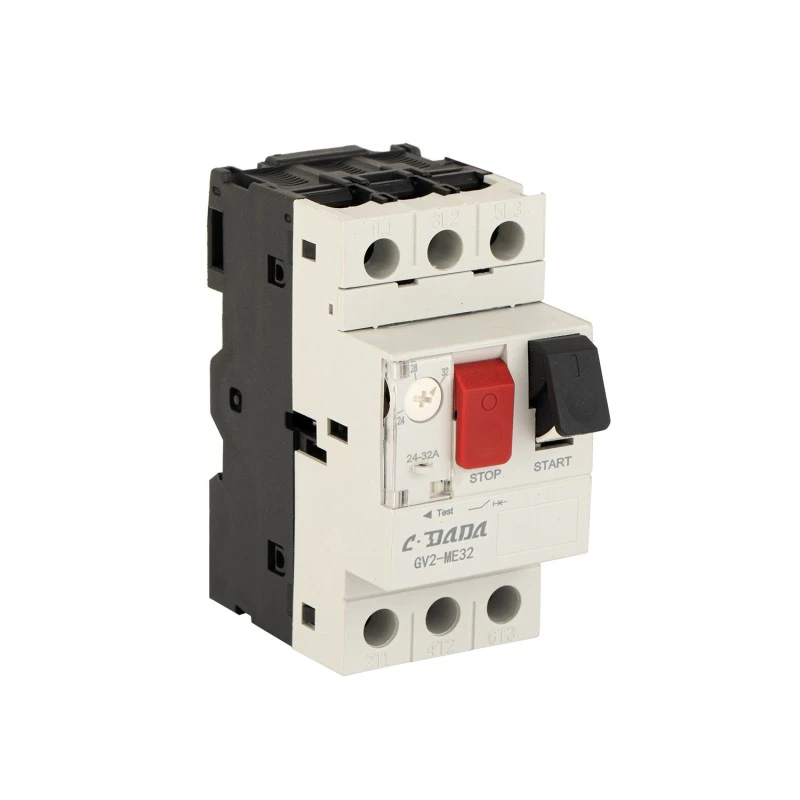

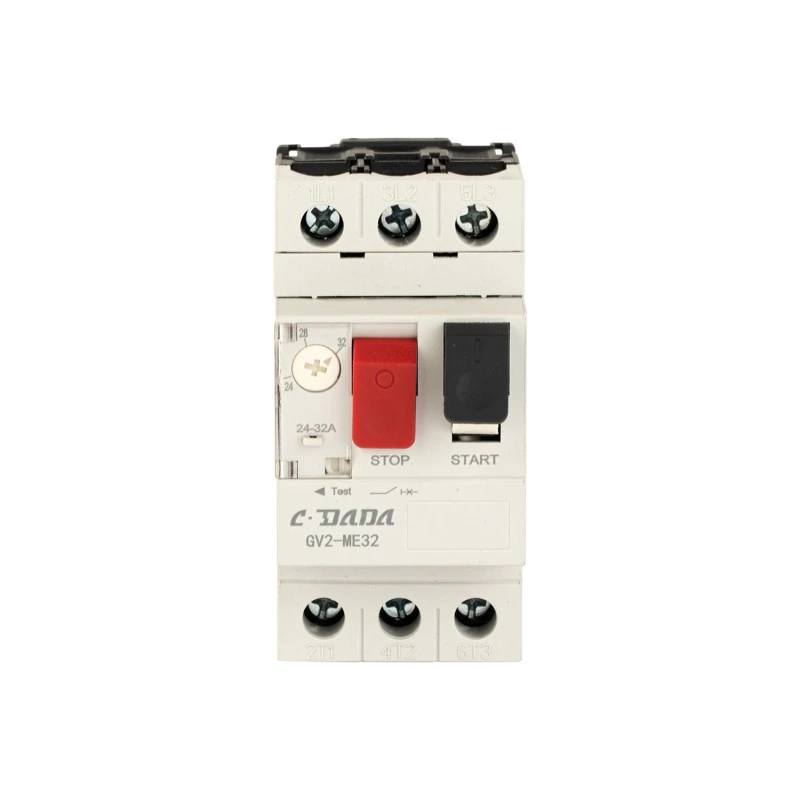

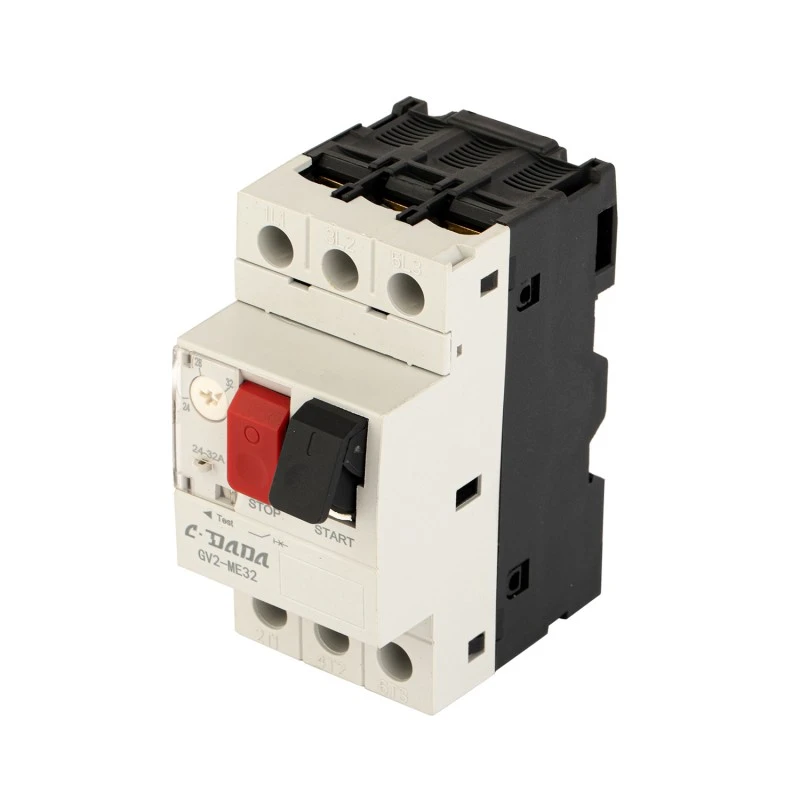

GV2 2P Motorschutzschalter

Vereinfachen Sie den Motorschutz mit dem CDADA GV2 2P Motor Protection Circuit Breaker (MPCB), einer hochpräzisen, kompakten Lösung, die von Shanghai DADA Electric CO., LTD entwickelt wurde. Einsatz einer Technologieplattform der nächsten Generation und vollautomatischer Produktion. Der GV2 2P wurde für einphasige oder zweiphasige Motorstromkreise entwickelt und integriert Überlast-, Kurzschluss-, Phasenausfall- (für 3-Phasen-Anwendungen bei Verwendung in Sätzen) und Isolationsfunktionen in einem auf einer DIN-Schiene montierten Gerät.

Mit einem einstellbaren Einstellbereich von 0,1 A bis 32 A, thermischer Kompensation für Umgebungstemperaturschwankungen und einer Nennisolationsspannung von 690 V gewährleistet es zuverlässigen Schutz für kleine Motoren in Pumpen, Lüftern, Kompressoren, Förderbändern und HVAC-Systemen. Die CDADA GV2 MPCB ist nach CE-Standards zertifiziert, verfügt über 110.000 mechanische und elektrische Betätigungen und ist mit optionalem Zubehör wie Hilfskontakten, Arbeitsstromauslöser und Unterspannungsauslöser ausgestattet. Sie bietet Leistung in Industriequalität in einem platzsparenden 2-poligen Format.

Wichtige Spezifikationen

Modellreihe: GV2 2P MPCB

Marke: CDADA | Hersteller: Shanghai DADA Electric CO.,LTD

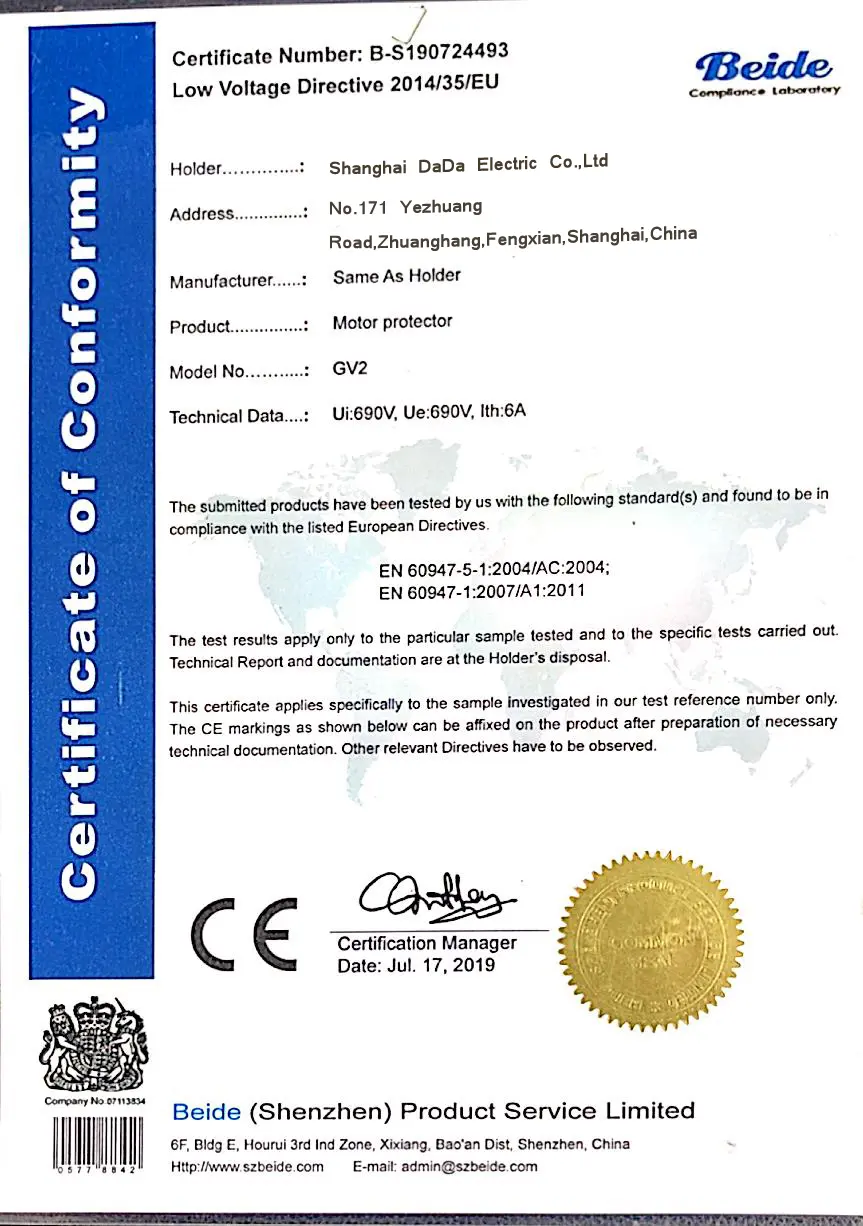

Zertifizierung: CE

Pole: 2P (ideal für Einphasenmotoren oder als Teil eines 3-Phasen-Schutzsets)

Einstellstrombereich: 0,1 A – 32 A (einstellbar über Drehknopf)

Rahmenbewertung: 32A

Nennbetriebsspannung: 690 V AC

Nennisolationsspannung (Ui): 690 V

Stoßspannungsfestigkeit (Uimp): 6000 V

Betriebsfrequenz: 50/60 Hz

Auslöseklasse: 10 A (Standard für Allzweckmotoren)

Schutzfunktionen:

★ Thermischer Überlastschutz

★ Kurzschlussschutz

★ Phasenausfallschutz* (*bei Verwendung in 3-poliger Konfiguration oder koordiniertem Set)

★  Isolationsfunktion (sichtbare Unterbrechung)

★ Eingebauter Temperaturausgleich

Mechanische Lebensdauer: 110.000 Betätigungen

Elektrische Lebensdauer (AC-3, 400 V): 110.000 Betätigungen

Anzugsdrehmoment: 1,7 N·m

Betriebsart: Ein-/Aus-Taste mit deutlicher Auslöseanzeige

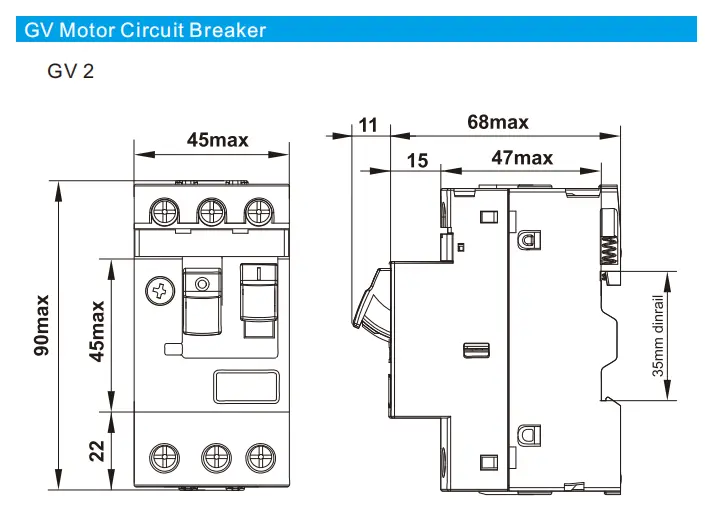

Montage: 35-mm-DIN-Schiene

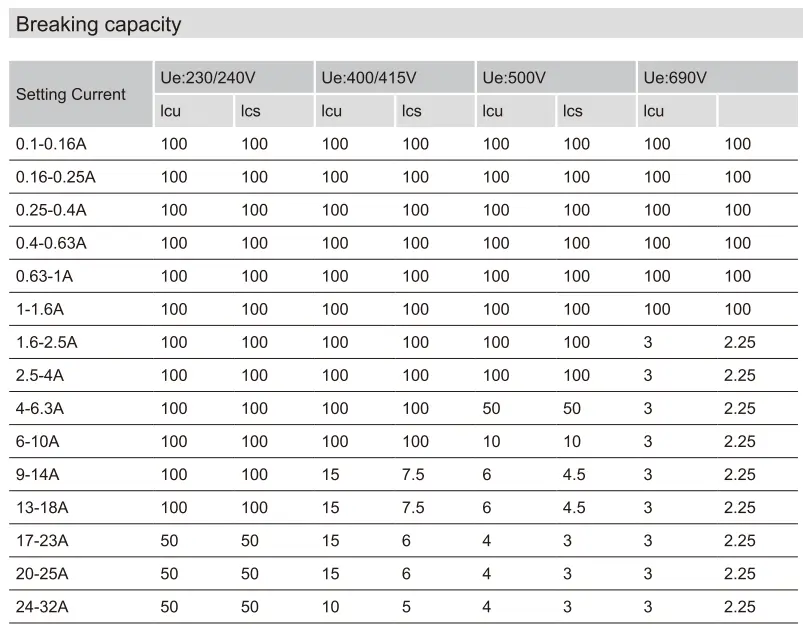

Technisches Datenblatt

Warum sollten Sie sich für den Motorschutzschalter CDADA GV2 2P entscheiden?

★ All-in-One-Motorschutz

Kombiniert Leistungsschalter + thermisches Überlastrelais + Isolator – macht separate Komponenten überflüssig.

★ Präzision und Stabilität

Der temperaturkompensierte Mechanismus gewährleistet eine gleichmäßige Auslösung unabhängig von Umgebungsveränderungen (z. B. heiße Werkstätten oder kalte Keller).

★ Hohe Haltbarkeit

110.000 mechanische/elektrische Zyklen – übertrifft viele Mitbewerber in puncto Langzeitzuverlässigkeit.

★ Platzsparendes 2P-Design

Ideal für kompakte Schalttafeln, OEM-Maschinen und Nachrüstprojekte, bei denen die Schalttafelfläche begrenzt ist.

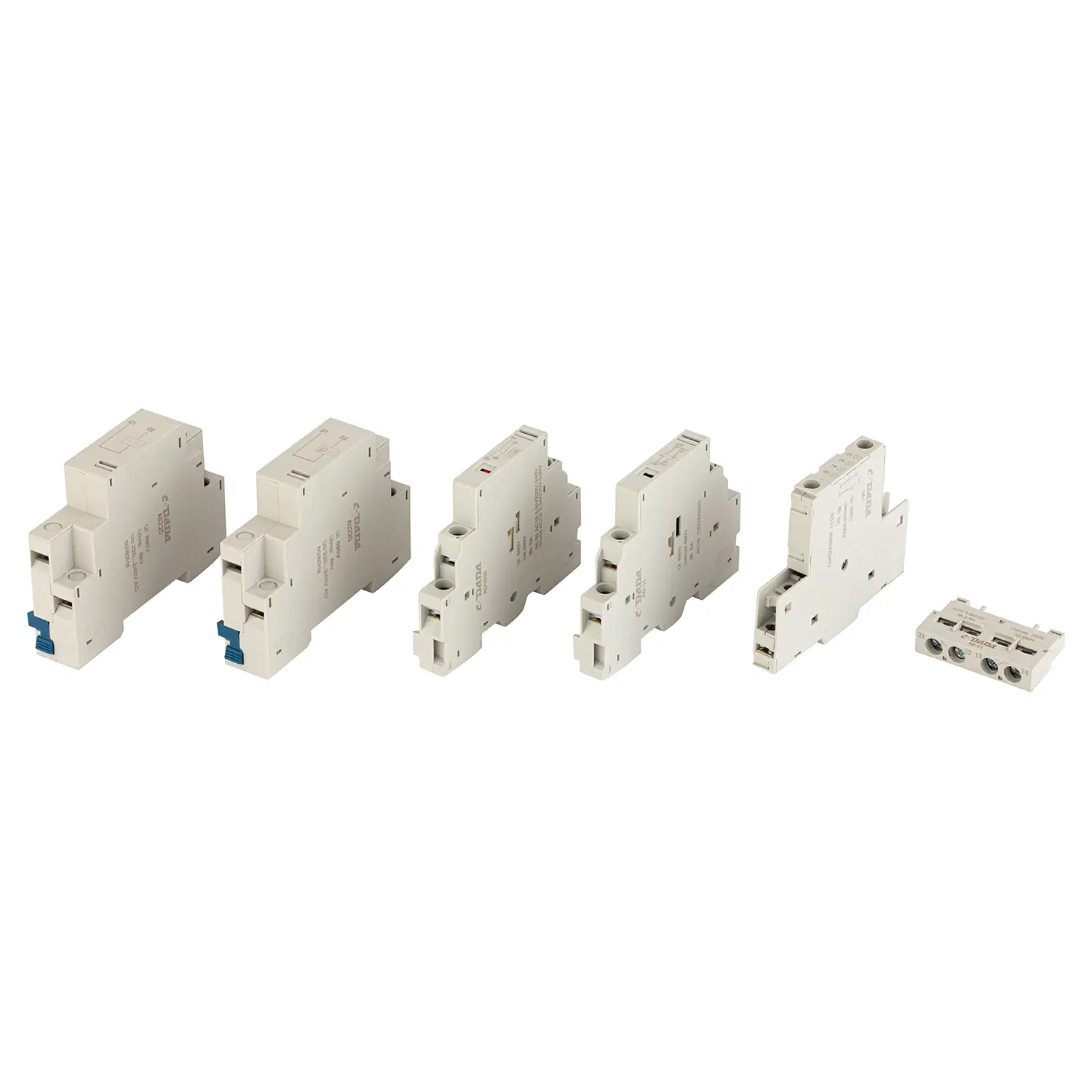

★ Vollständiges Zubehör-Ökosystem

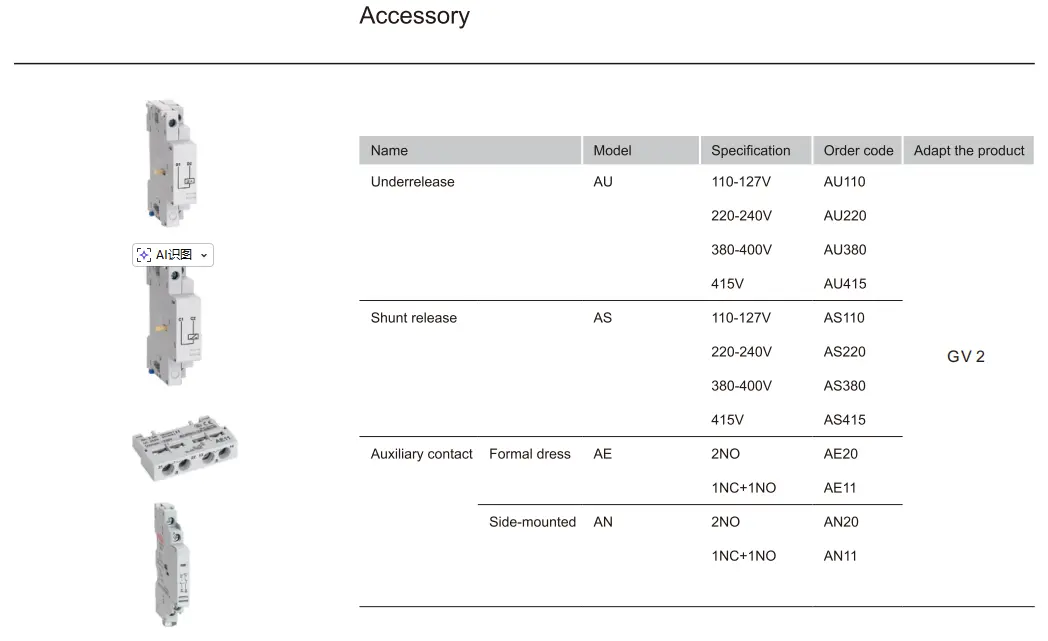

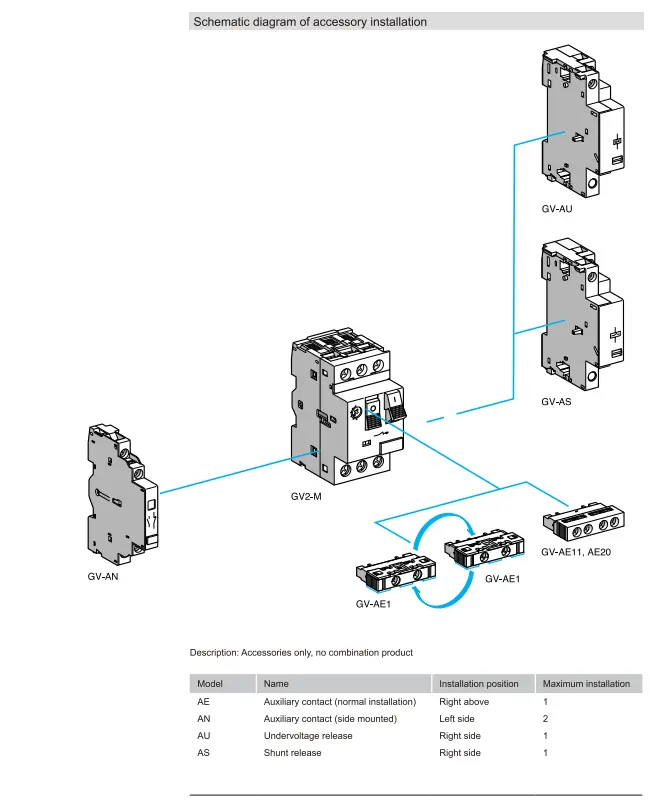

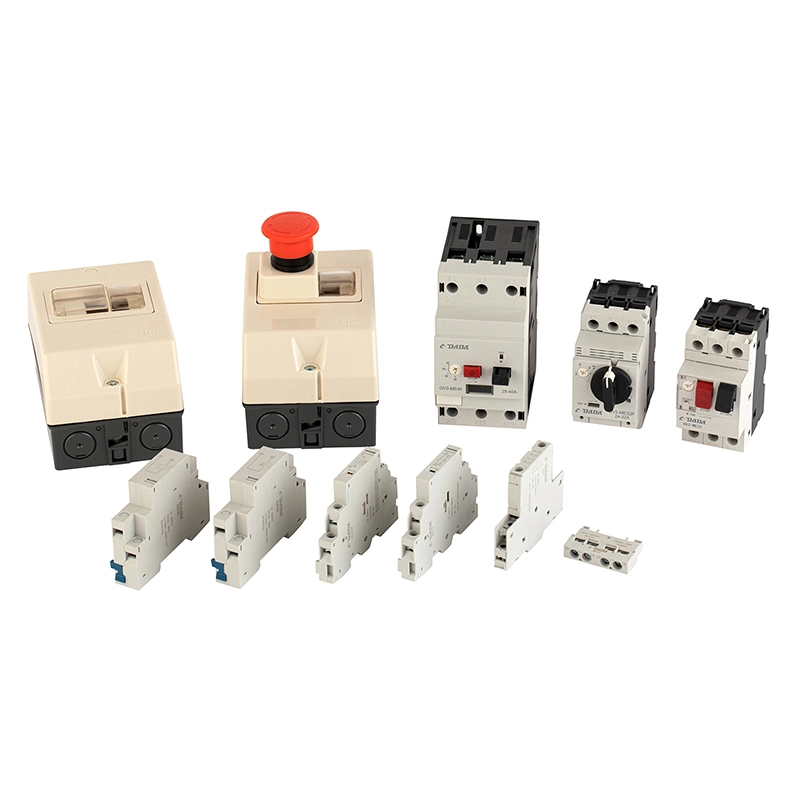

Unterstützt AE (Front Auxiliary), AN (Side Auxiliary), AU (Unterspannungsauslöser), AS (Shunt Trip) – ermöglicht Fernsignalisierung, automatische Abschaltung oder SPS-Integration.

★  Globale Compliance

CE-zertifiziert mit 690 V Nennspannung – geeignet für europäische, asiatische, afrikanische und lateinamerikanische Märkte.

★ Die Konsistenz wird durch automatisierte Produktionsanlagen, standardisierte Betriebsabläufe, strenge eingehende Materialkontrollen, In-Prozess-Tests und abschließende 100 %-Funktionstests für kritische Parameter sichergestellt.

Typische Anwendungen

Einphasenmotoren: Pumpen, Garagentoröffner, kleine Kompressoren

OEM-Maschinen: Verpackungsmaschinen, Lebensmittelverarbeitungsgeräte

HVAC-Systeme: Gebläsekonvektoren, kleine Kältemaschinen

Gebäudeautomation: Aufzugszusatzgeräte, Lüftungssteuerungen

Retrofit-Projekte: Austausch von Sicherungen und Thermorelais mit integriertem MPCB

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen einem MPCB und einem Standard-Leistungsschalter?

A1: Ein Motorschutzschalter (MPCB) wie GV2 bietet:

● Einstellbarer thermischer Überlastschutz (abgestimmt auf Motor-FLC)

● Magnetischer Kurzschlussschutz

● Phasenausfallerkennung (in 3P-Versionen)

● Isolationsfunktion

→ Standard-MCBs bieten nur Kurzschluss- und festen Überlastschutz – nicht motoroptimiert.

F2: Kann ein 2P GV2 einen 3-Phasen-Motor schützen?

A2: Nicht allein. Für 3-Phasen-Motoren benötigen Sie drei aufeinander abgestimmte GV2-Einheiten (eine pro Phase) oder verwenden eine 3P-MPCB. 2P GV2 eignet sich jedoch perfekt für einphasige Motoren oder Steuerkreise.

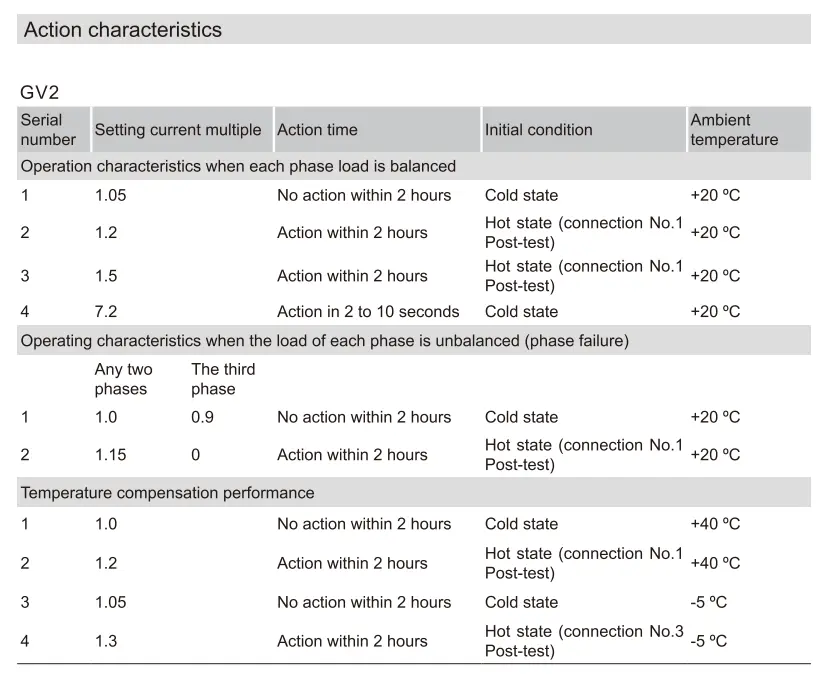

F3: Was bedeutet „Reiseklasse 10A“?

A3: Es definiert, wie schnell der Leistungsschalter bei Überlast auslöst. Klasse 10A bedeutet, dass es bei 7,2-fachem Einstellstrom innerhalb von 10 Sekunden auslöst – ideal für Standard-Käfigläufermotoren ohne hohes Anlaufdrehmoment.

F4: Kompensiert es wirklich die Temperatur?

A4: Ja! Der Bimetallstreifen ist thermisch kompensiert, sodass die Auslösung unabhängig von der Installation in einem 0 °C-Lagerhaus oder einem 50 °C-Gehäuse präzise bleibt.

F5: Warum sollten Sie sich für CDADA GV2 gegenüber anderen Marken entscheiden?

A5: CDADA bietet:

● Echte CE-Zertifizierung mit Testberichten

● Automatisierte Produktion → gleichbleibende Qualität und niedrige Fehlerquote

● Vollständige Zubehörkompatibilität (AE/AN/AU/AS)

● Wettbewerbsfähige Preise für OEMs und Händler

● Schneller technischer Support und Dokumentation in Englisch
