2P 4P elektronischer RCBO-Typ

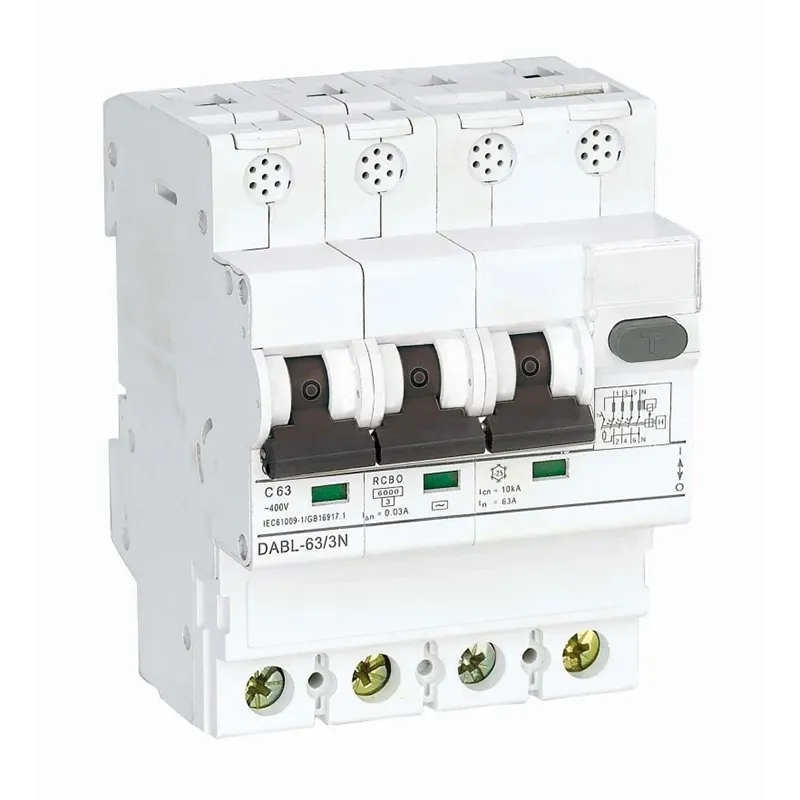

Maximieren Sie die Sicherheit in modernen Elektroinstallationen mit dem CDADA DABL-63 2P 4P Electronic Type RCBO – einem kompakten, intelligenten Fehlerstromschutzschalter mit Überstromschutz, entwickelt von Shanghai DADA Electric CO., LTD. Dieser elektronische RCBO wurde für 2P- (1+N) und 4P- (3+N) Anwendungen entwickelt und bietet Vier-in-Eins-Schutz:

Schutz vor Stromschlägen (über 30-mA-Fehlerstromerkennung),

Überlastschutz,

Kurzschlussunterbrechung (6kA Ausschaltvermögen),

Überspannungsunterdrückung (integrierter D-Klasse-Varistor).

Der DABL-63 ist ideal für Außensteckdosen, Garagenbeleuchtung, Kellerstromkreise und Geräteeinspeisungen, erfüllt die CE-, CB- und RoHS-Standards und verfügt über ein elektronisches Differenzialmodul für eine äußerst empfindliche Fehlererkennung. Mit einer DIN-Breite von 2 Modulen, einer unabhängigen Kontaktpositionsanzeige und einem Betriebsbereich von –25 °C bis +40 °C ist es für Zuverlässigkeit in verschiedenen Klimazonen und Wohn-/Gewerbeumgebungen ausgelegt.

Wichtige Spezifikationen

Modell: DABL-63-Serie

Typ: Elektronischer RCBO (Fehlerstromschutzschalter mit Überstromschutz)

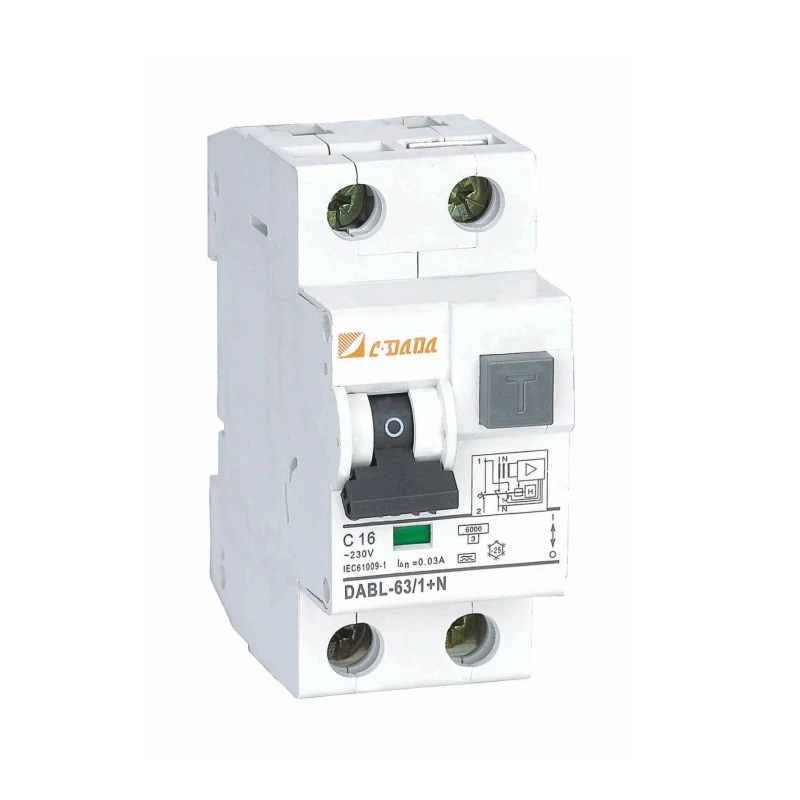

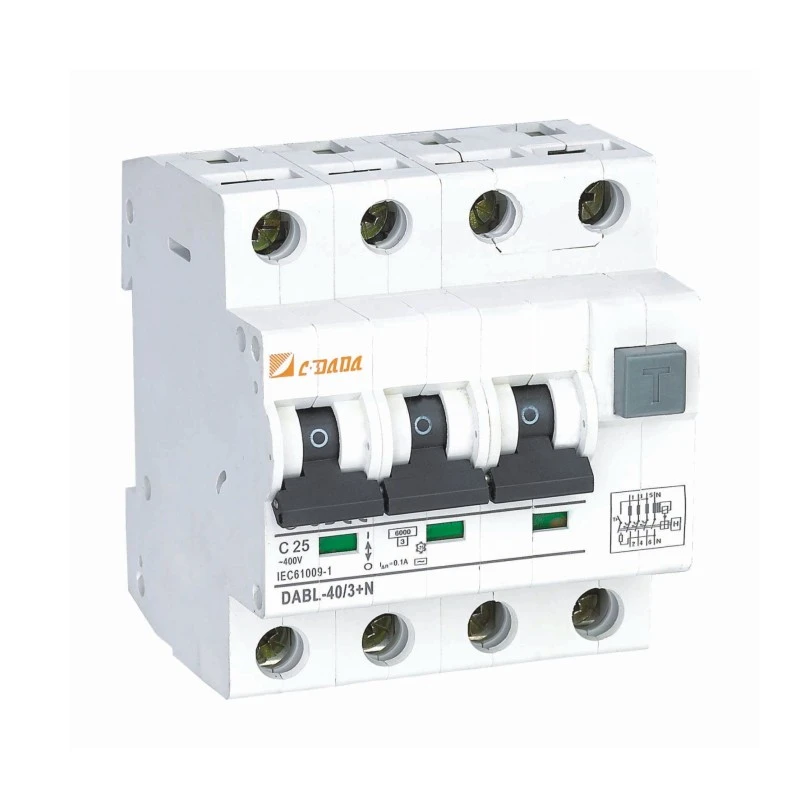

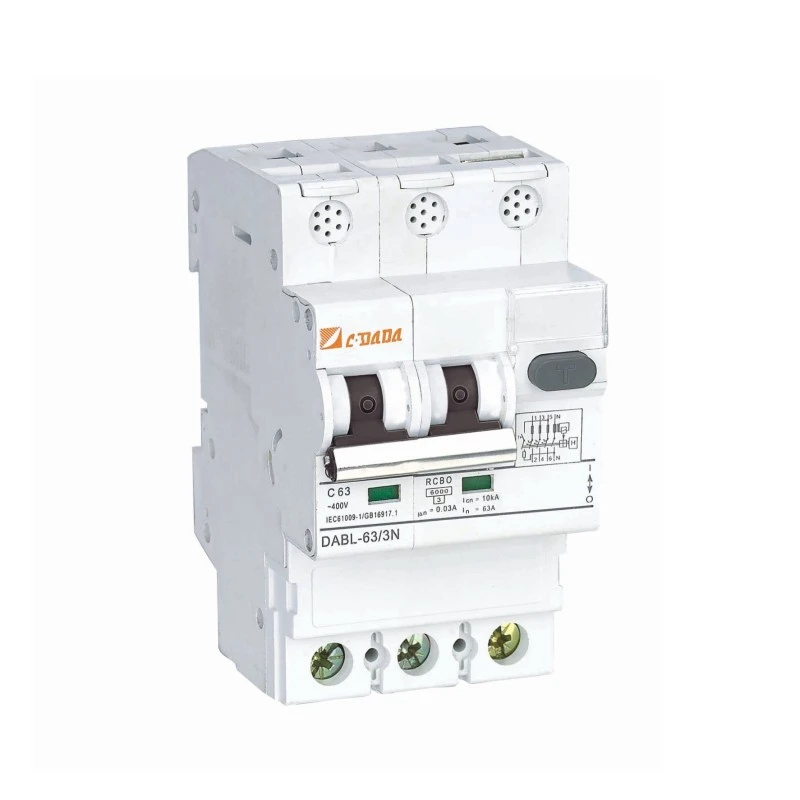

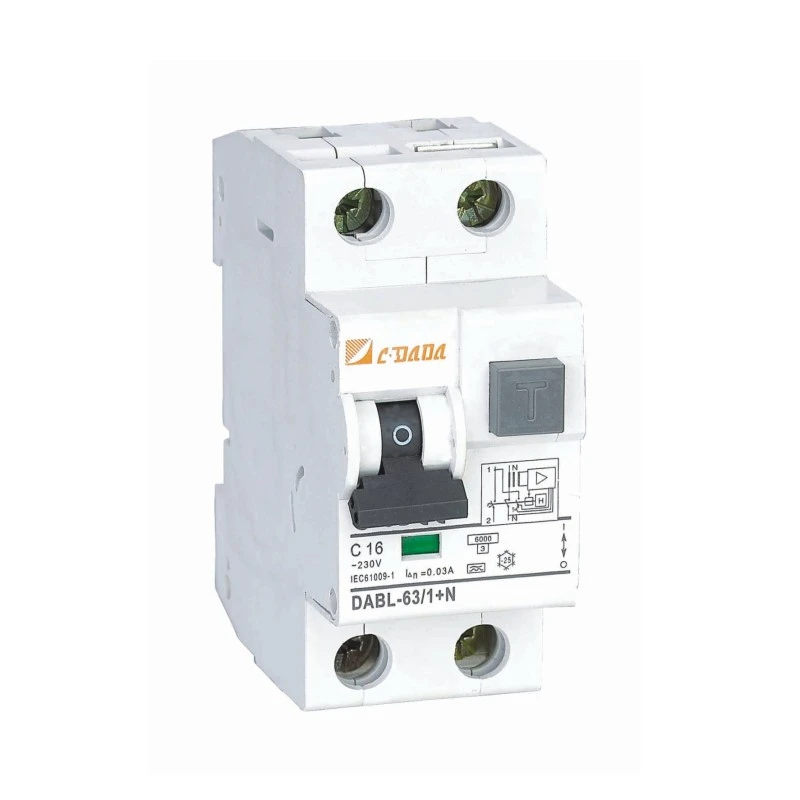

Pole: 2P (1+N) oder 4P (3+N)

Nennstrom (In): Typischerweise 6–63 A (basierend auf der DAB7-63-Plattform)

Restempfindlichkeit (I△n): 30 mA (Standard für Personenschutz)

Schaltvermögen: 6 kA, 10 kA

Schutzfunktionen:

Fehlerstrom (Leckstrom)

Überlastung (thermisch)

Kurzschluss (elektromagnetisch)

Überspannung (über eingebauten D-Klasse-Varistor)

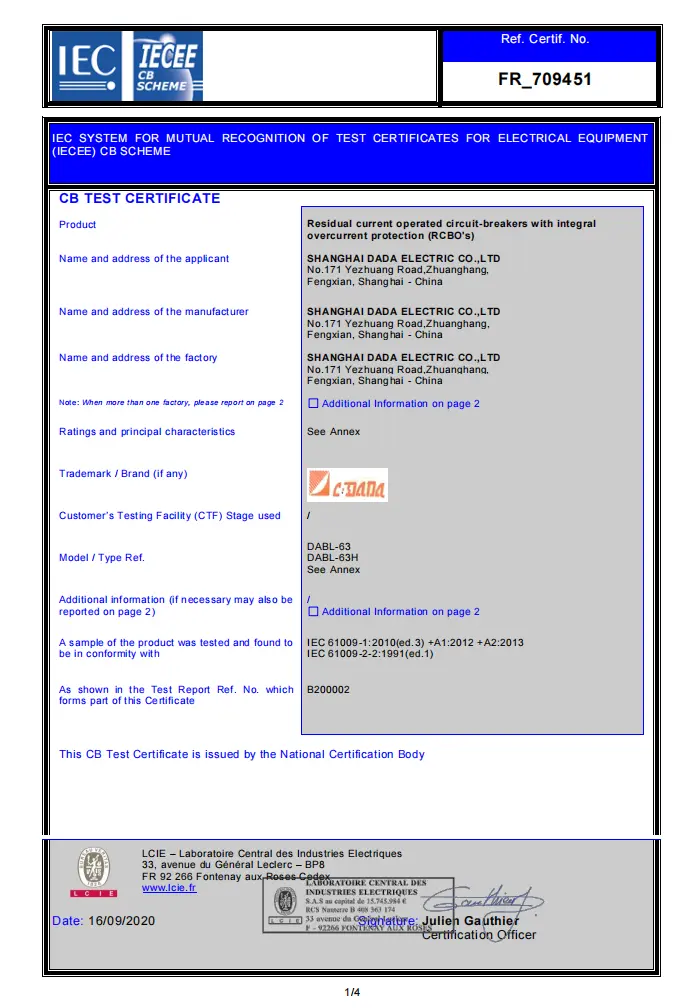

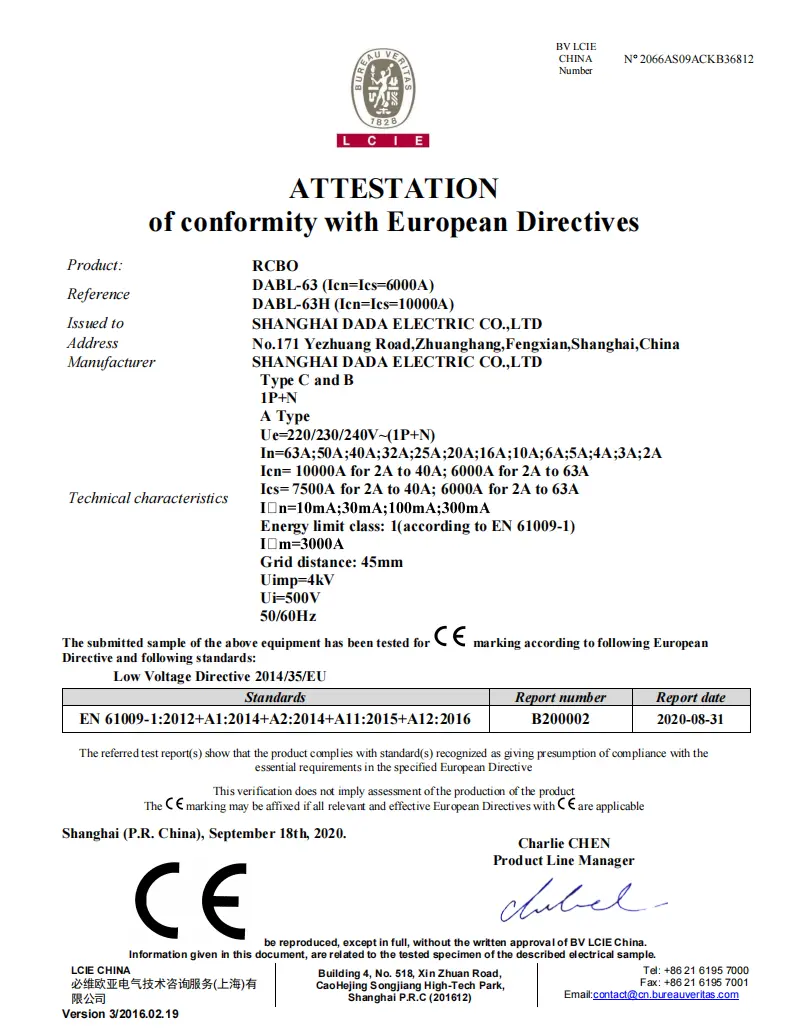

Zertifizierungen: CE, CB, RoHS

Betriebstemperatur: –25 °C bis +40 °C

Montage: 2 Module breit auf 35-mm-DIN-Schiene

Technisches Datenblatt

Hauptmerkmale:

★ Elektronisches Differenzialmodul → hohe Empfindlichkeit und schnelle Reaktion

★ Unabhängige Kontaktanzeige (zeigt den tatsächlichen EIN/AUS/Auslösestatus an)

★ „TEST“-Taste zur monatlichen Funktionsprüfung

★ Gekerbte Anschlussklemmen → geringere Hitze, stärkerer Halt

★ Kreuzfunktionsschrauben (+/–) → einfachere Installation, keine herunterfallenden Teile

★ Silberhaltige Kontaktlegierung → längere Lebensdauer, geringerer Widerstand

Warum sollten Sie sich für CDADA Electronic RCBO entscheiden?

★ All-in-One-Schutz in 2 Modulen

Ersetzt separate MCB + FI-Schutzschalter + Überspannungsschutz – spart Platz, Kosten und Verkabelungsaufwand.

★ Erhöhte Sicherheit durch Überspannungsschutz

Der kombinierte Schaltkreis mit einem elektronischen Differentialschutzmodul, einem D-Klasse-Varistor und einem integrierten Leistungsschalter der DAB7-63-Serie gewährleistet 4 Schutzarten: vor Fehlerstrom (Leckstrom), Kurzschluss; Überlast und Überspannung.

★ Echte Statussichtbarkeit

Im Gegensatz zu Standard-Leistungsschaltern zeigt die unabhängige Kontaktanzeige den tatsächlichen Kontaktstatus an – selbst wenn der Griff manuell auf ON gehalten wird.

★ Installateurfreundliches Design

● Großer Temperaturbereich → geeignet für unbeheizte Garagen oder heiße Dachböden

● Gekerbte Anschlüsse → sichere, niederohmige Verbindungen

● Dual-Drive-Schrauben → Funktioniert mit Flach- oder Kreuzschlitzwerkzeugen

★ Weltweit zertifiziert

CE-, CB- und RoHS-Zulassungen gewährleisten die Konformität in Europa, Asien, Afrika und darüber hinaus – ideal für Exportpanels.

★ Perfekt für Hochrisikozonen

Empfohlen für Außensteckdosen, Nassbereiche, Garagen und Keller, wo die Gefahr von Stromschlägen und Bränden erhöht ist.

★ Mit langjähriger Erfahrung im Versand nach Russland und Europa sowie nach ganz Südamerika, Europa, Asien und Australien ist CDADA genau das Richtige für Sie!

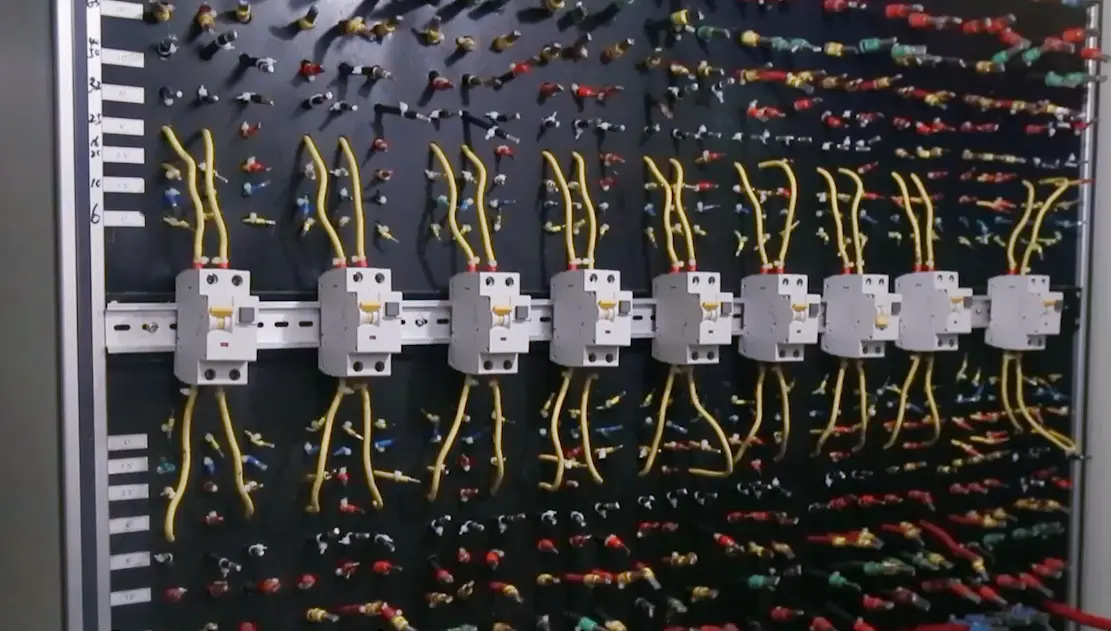

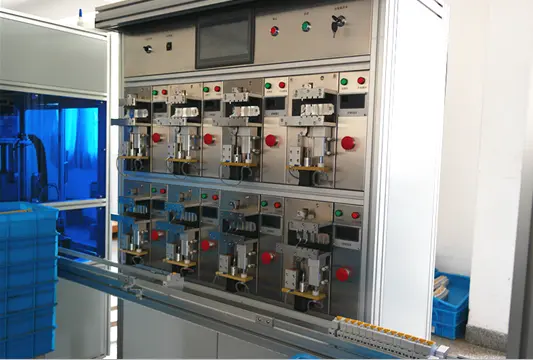

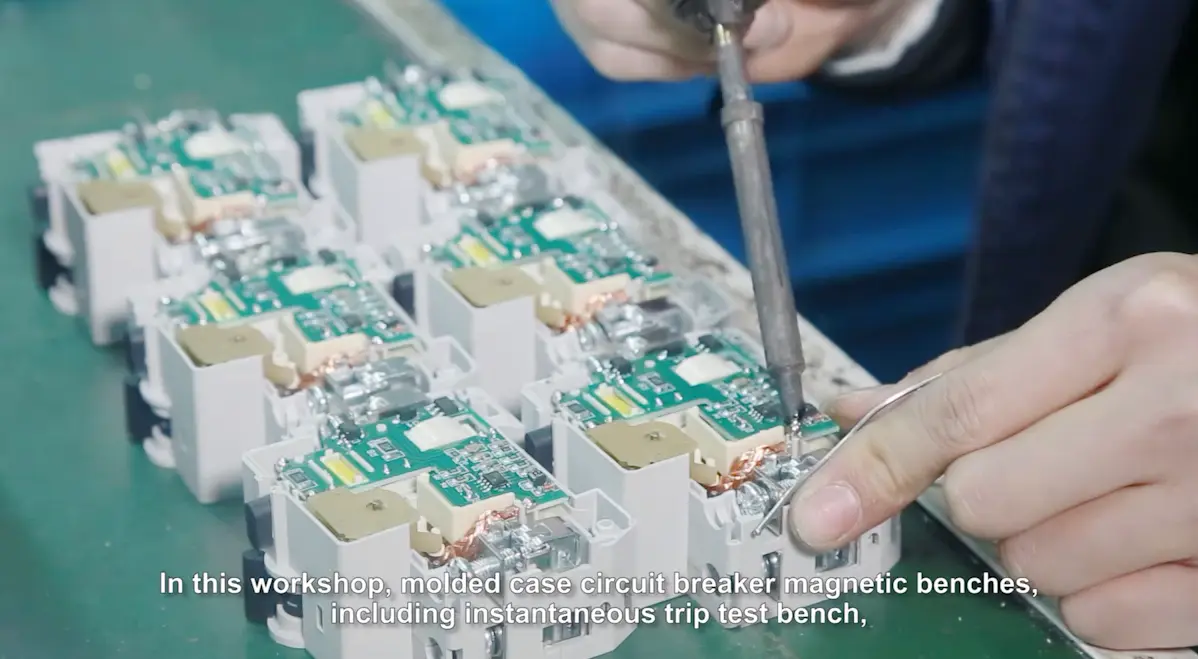

★ Da es zu unserem Grundsatz gehört, alle Produkte, die unser Werk verlassen, zu 100 % zu prüfen, können wir mit absoluter Sicherheit garantieren, dass das Produkt zu 100 % funktionsfähig ist, bevor es unser Werk verlässt.

★ Wir freuen uns jederzeit über Ihren Besuch! Nur so können wir die Produktionszeiten und den Prozessdurchsatz vollständig kontrollieren.

Typische Anwendungen

Außensteckdosen: Für Gartengeräte, Ladegeräte für Elektrofahrzeuge, Weihnachtsbeleuchtung

Garagen- und Kellerbeleuchtung: Feuchte, kalte Umgebungen

Gerätekreise: Waschmaschinen, Geschirrspüler, Kühlschränke

Werkstattleistung: Wo Werkzeuge und Feuchtigkeit nebeneinander existieren

Sub-Panels für Privathaushalte: Kompakte Lösung mit mehreren Schutzfunktionen

Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen einem RCCB und einem RCBO?

A1: Ein FI-Schutzschalter erkennt nur Restströme (Ableitströme) – er schützt nicht vor Überlast oder Kurzschlüssen. Ein RCBO (wie DABL-63) kombiniert RCCB + MCB in einem Gerät und bietet Leckage-, Überlast- und Kurzschlussschutz.

F2: Schützt dieser RCBO wirklich vor Überspannungen?

A2: Ja! Es verfügt über einen eingebauten D-Klasse-Varistor, der vorübergehende Überspannungen (z. B. durch Blitzschlag oder Schaltstöße) unterdrückt – eine seltene Funktion bei Standard-RCBOs.

F3: Warum einen elektronischen RCBO einem elektromagnetischen vorziehen? A3:

● Elektronische RCBOs bieten eine höhere Empfindlichkeit, eine kleinere Größe und können zusätzliche Funktionen integrieren (z. B. Überspannungsschutz).

● Sie benötigen zum Betrieb Netzspannung – daher nicht ideal, wenn der Neutralleiter unzuverlässig ist.

● Elektromagnetische Typen arbeiten bei 0 V, sind jedoch größer und verfügen nicht über intelligente Funktionen.
→ Für stabile Haushaltsnetze sind elektronische RCBOs wie DABL-63 optimal.

F4: Reichen 30 mA für den Personenschutz aus?

A4: Ja. 30 mA ist der internationale Standard (IEC)-Schwellenwert für lebensrettenden Stromschlagschutz in Wohnstromkreisen.

F5: Warum CDADA für elektronischen RCBO wählen?

A5: CDADA zeichnet sich aus, weil:

● Echter 4-in-1-Schutz (Leckage + Überlast + Kurzschluss)

● Das kompakte 2-Modul-Design spart Platz im Schaltschrank

● Unabhängige Kontaktanzeige sorgt für genauen Status

● Globale Zertifizierungen (CE/CB/RoHS)

● OEM-fähig: gleichbleibende Qualität, englischer Support, Staffelpreise
