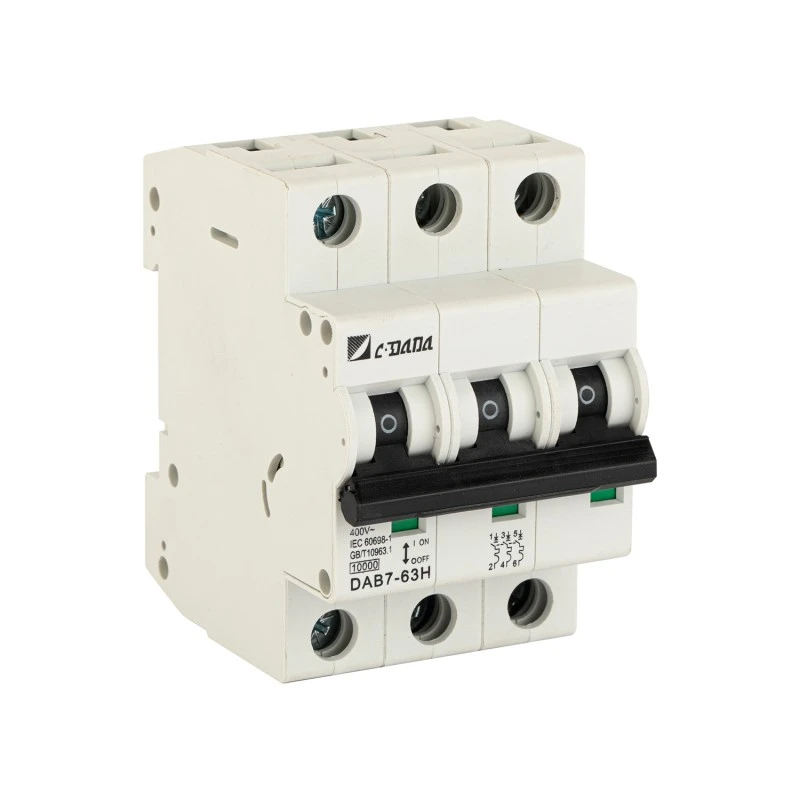

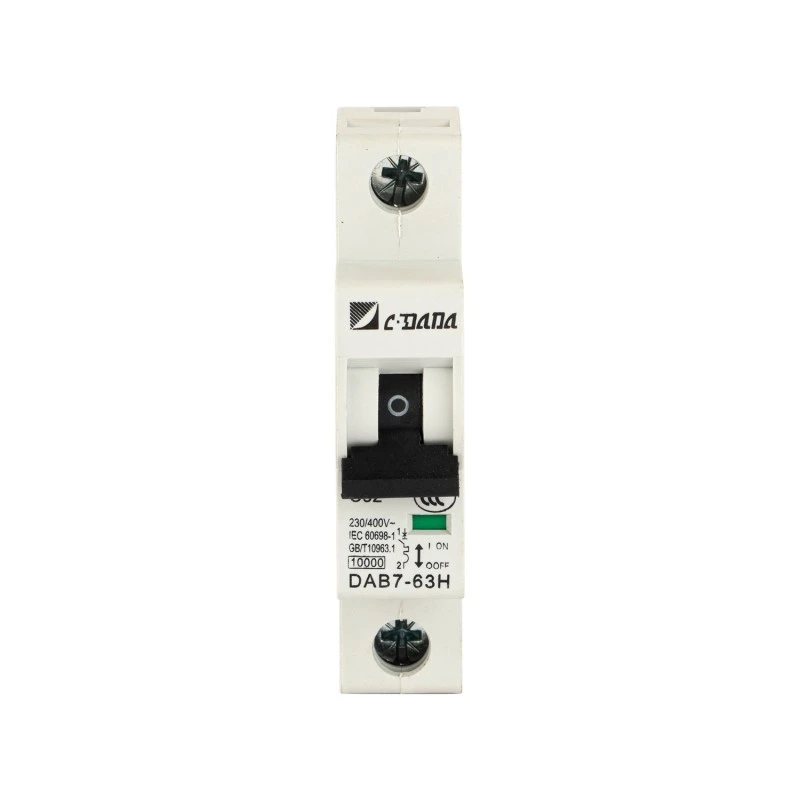

10KA AC-Miniatur-Leistungsschalter

Für anspruchsvolle Anwendungen, bei denen höhere Fehlerströme und erhöhte Sicherheit nicht verhandelbar sind, bietet der CDADA DAB7-63H 10KA AC-Miniatur-Leistungsschalter Schutz in Industriequalität im Miniaturformat. Dieser von Shanghai DADA Electric CO., LTD. entwickelte 10-kA-Miniatur-Leistungsschalter ist für Gruppenschalttafeln und Verteilertafeln in Wohn-, Gewerbe- und Leichtindustrieumgebungen konzipiert und bietet zuverlässigen thermischen (Überlast) und elektromagnetischen (Kurzschluss) Schutz über 8 Stromnennwerte (6A–63A) und 1P/2P/3P-Konfigurationen.

Es ist nach CE, CB, ASTA und SEMKO zertifiziert und erfüllt strenge globale Sicherheitsstandards. Mit einer fortschrittlichen 13-Platten-Lichtbogenkammer, einer silberhaltigen Kontaktlegierung und zwei Anschlussoptionen (PIN/GABEL) gewährleistet der DAB7-63H eine schnellere Lichtbogenlöschung, geringere Wärmeverluste und eine längere elektrische Lebensdauer – selbst bei häufigem Schalten oder hohen Umgebungstemperaturen.

Wichtige Spezifikationen

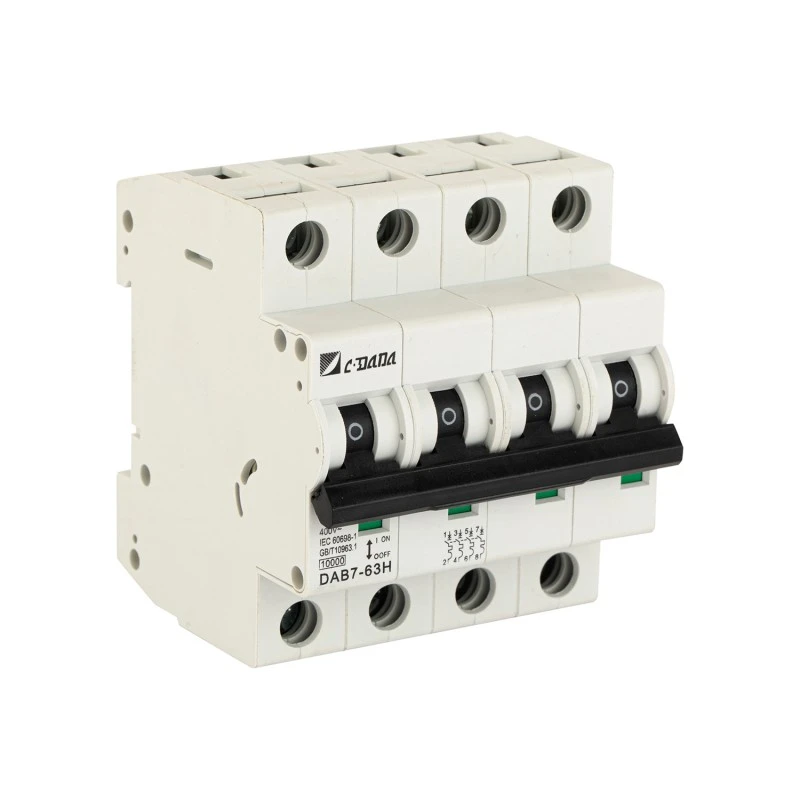

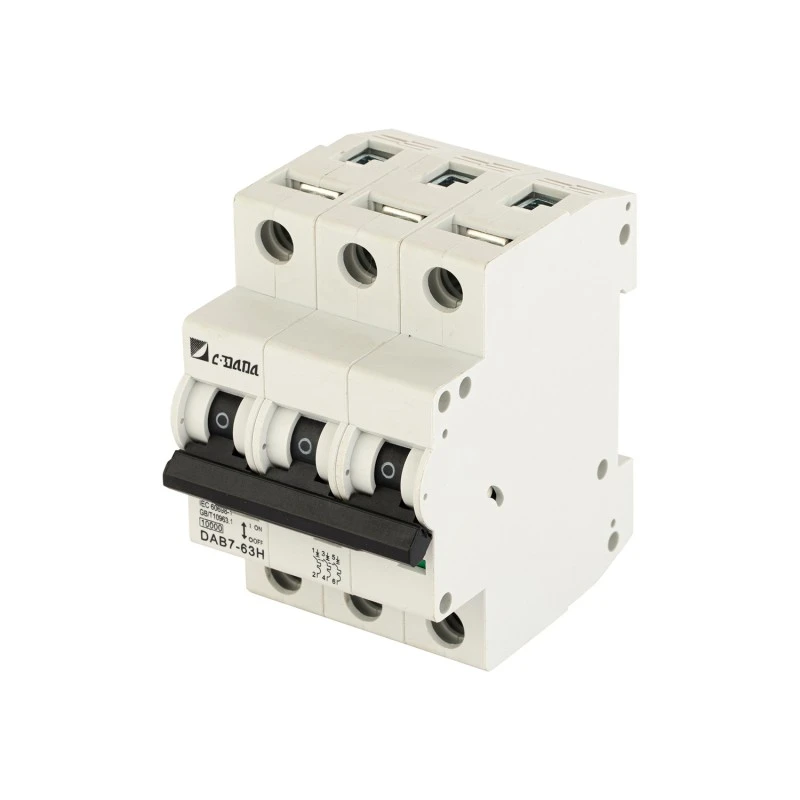

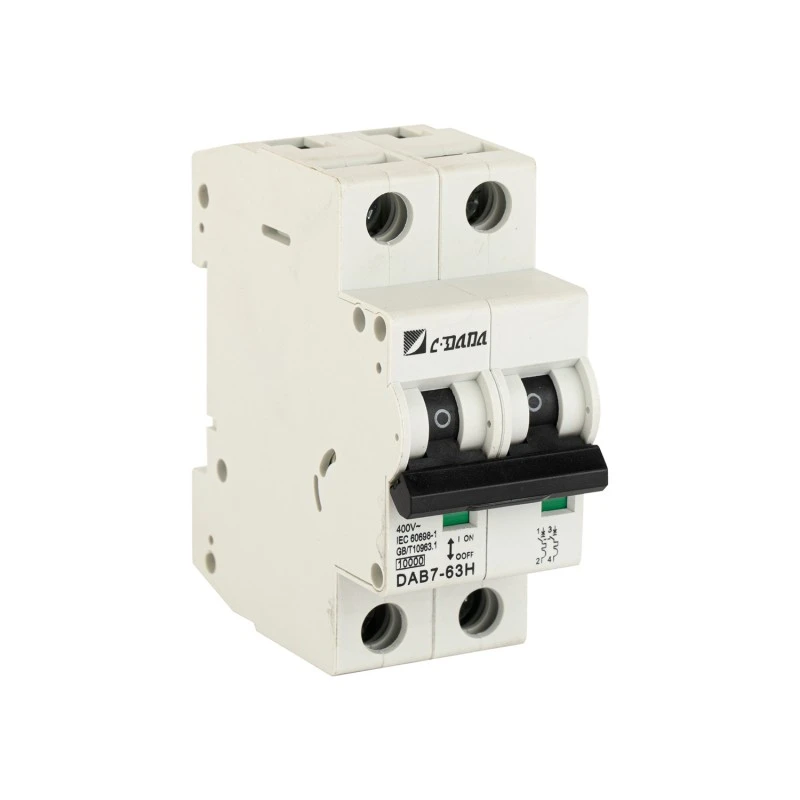

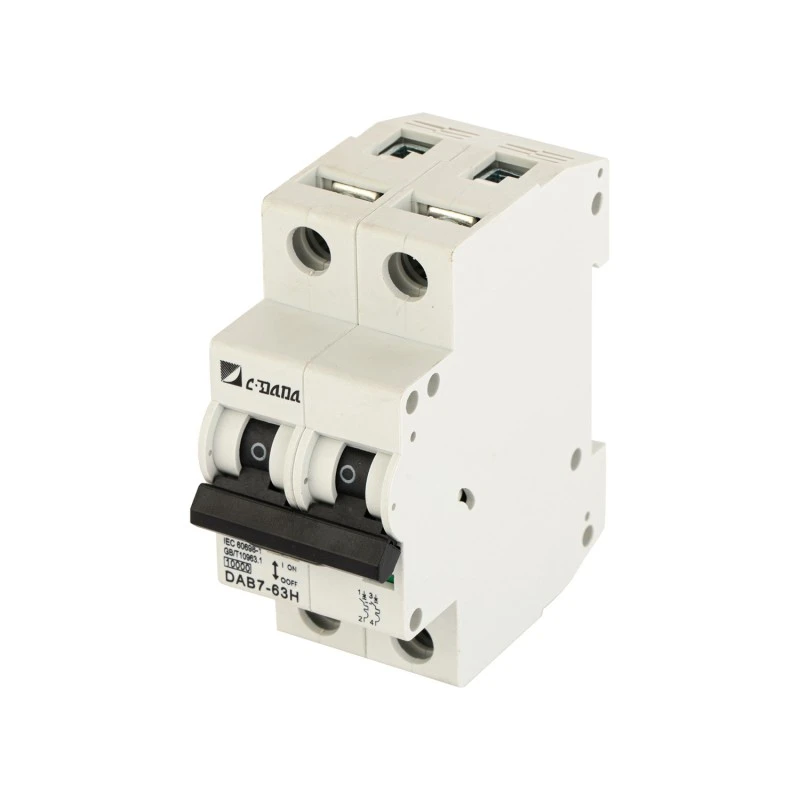

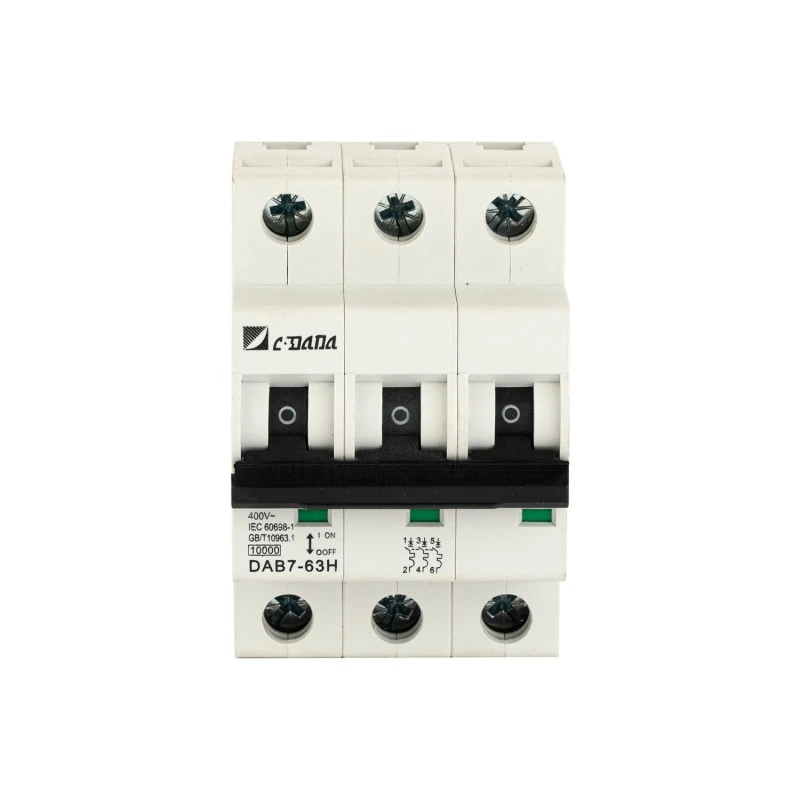

Modell: DAB7-63H-Serie

Typ: AC-Miniatur-Leistungsschalter (MCB)

Schaltvermögen: 10 kA bei 230/400 V AC

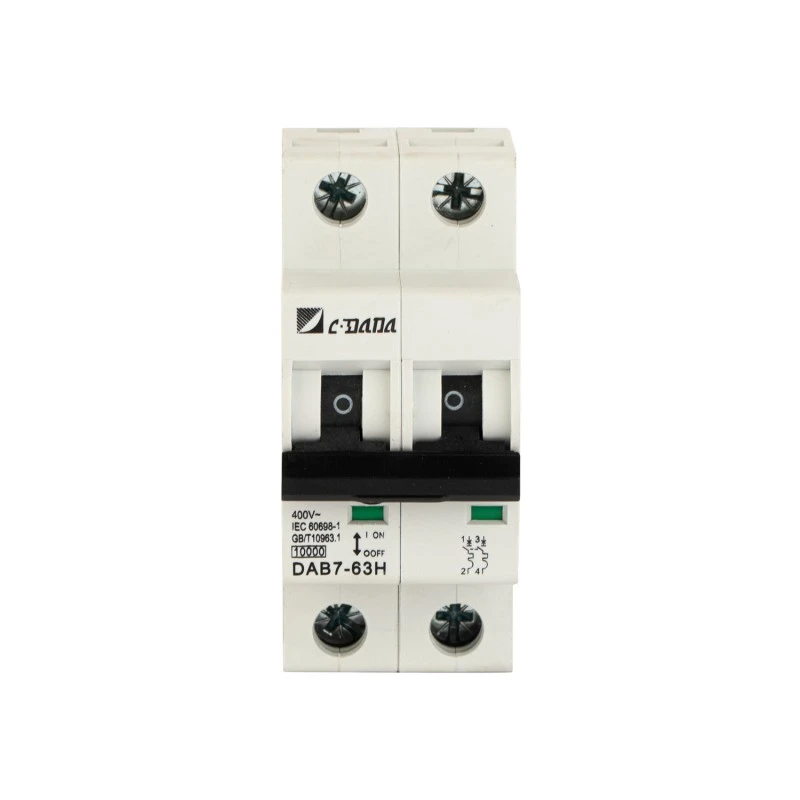

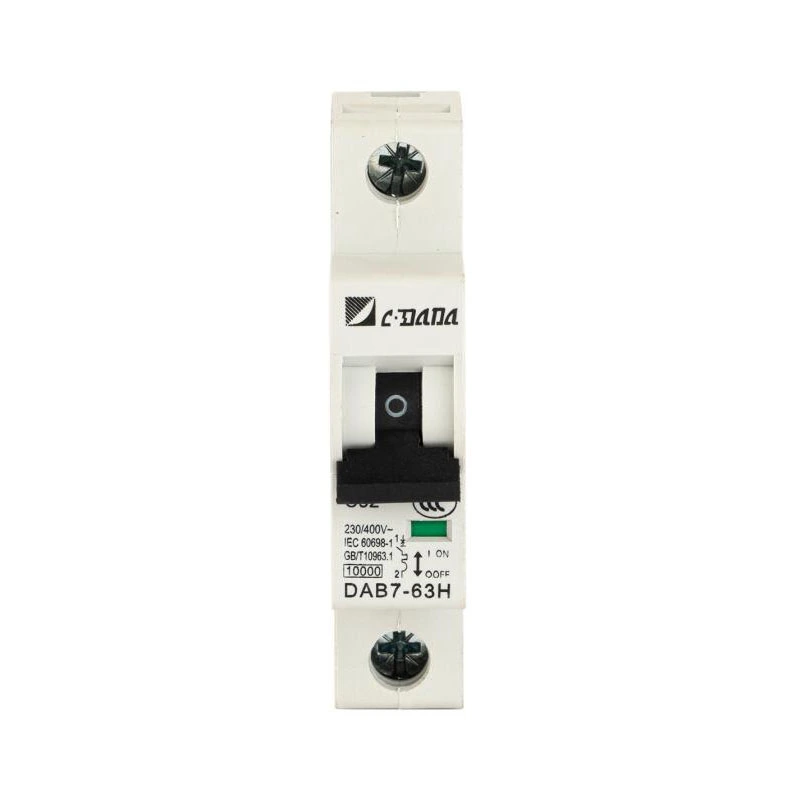

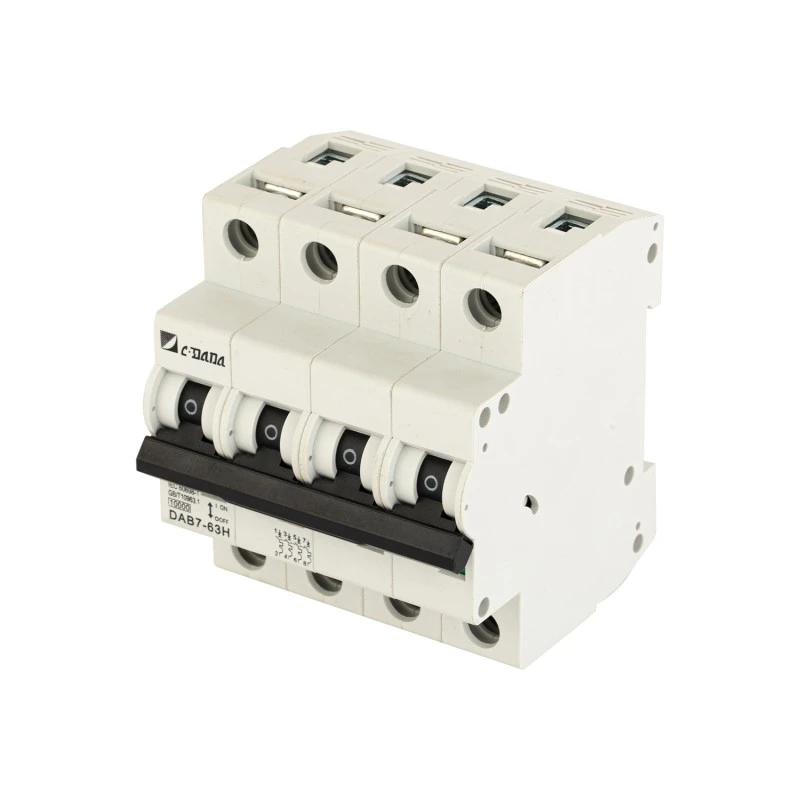

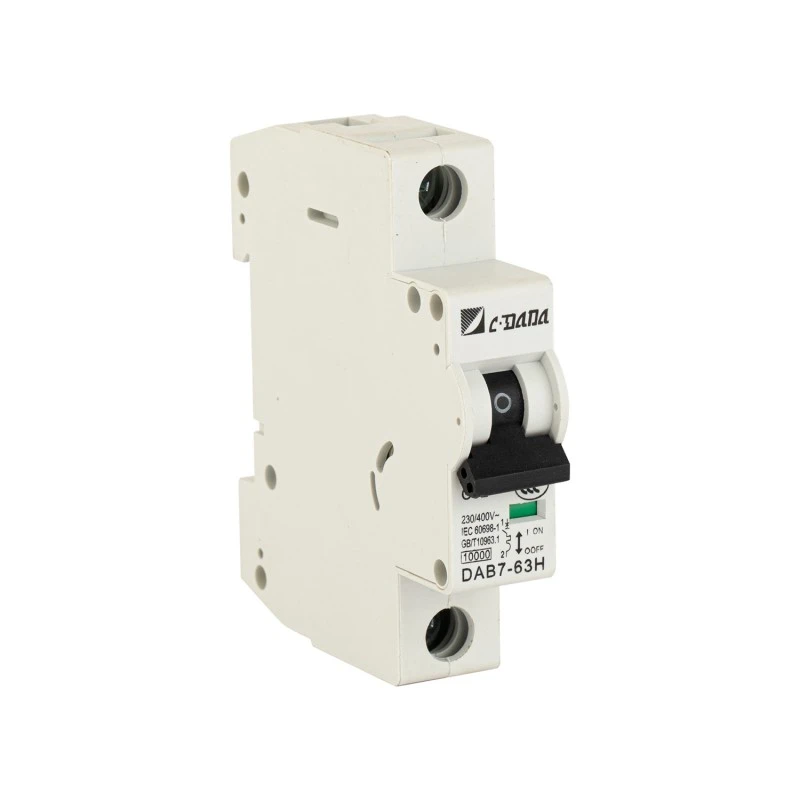

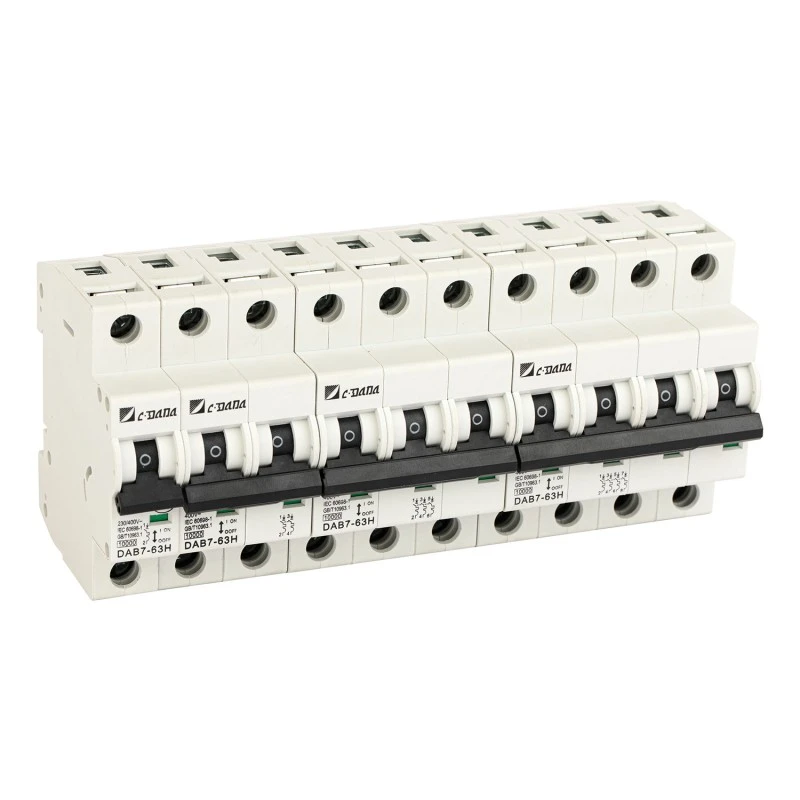

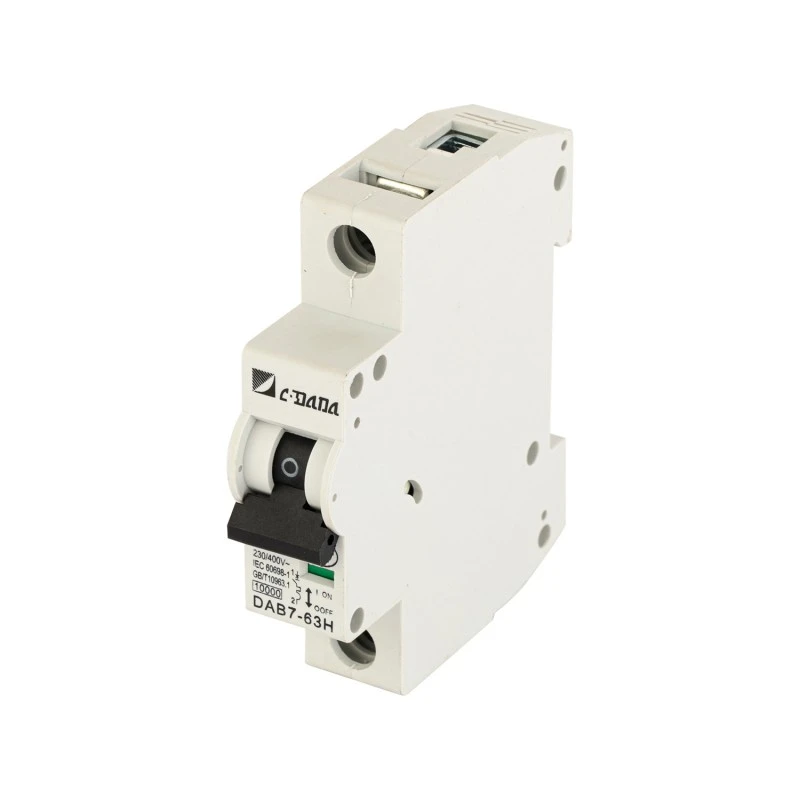

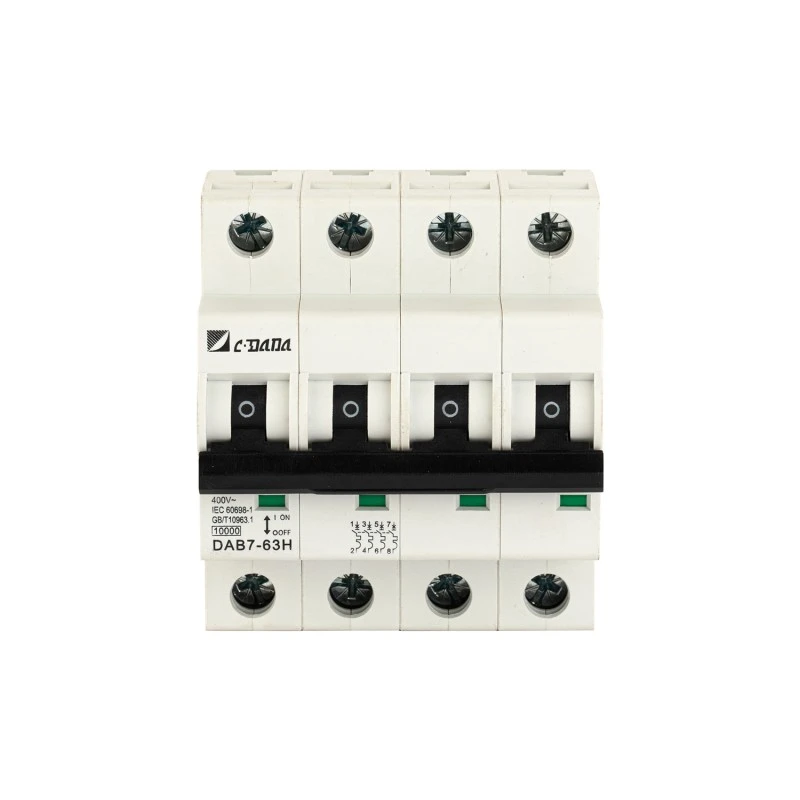

Pole: 1P, 2P, 3P

Nennstrom (In): 1A, 2A, 3A, 4A, 5A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Betriebstemperatur: –40 °C bis +50 °C

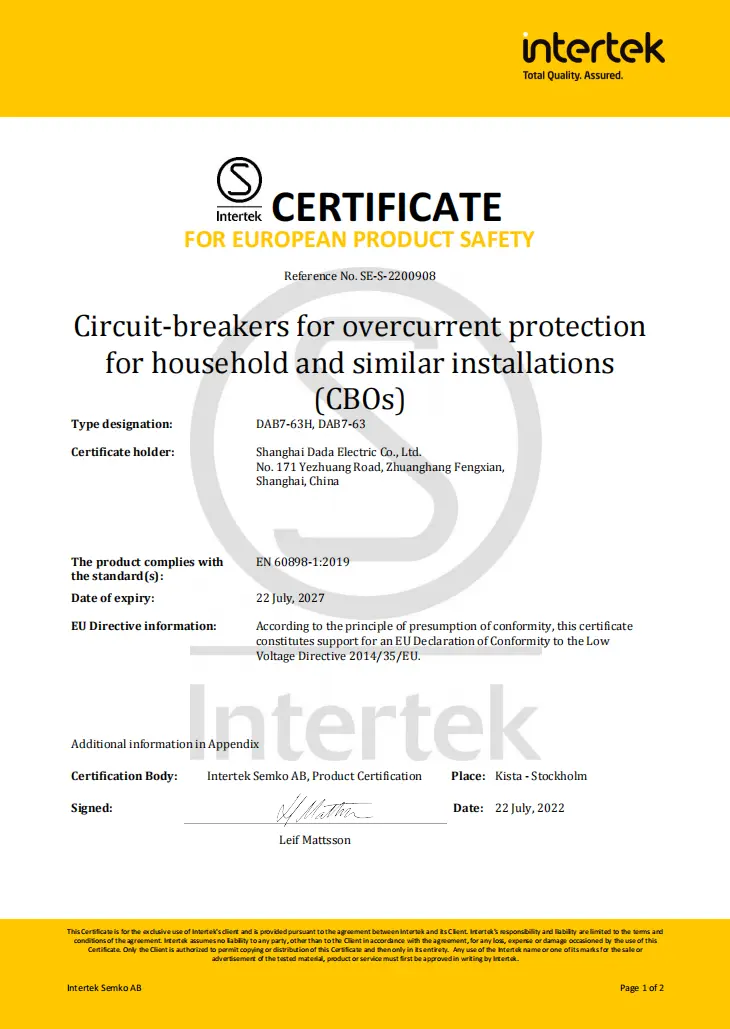

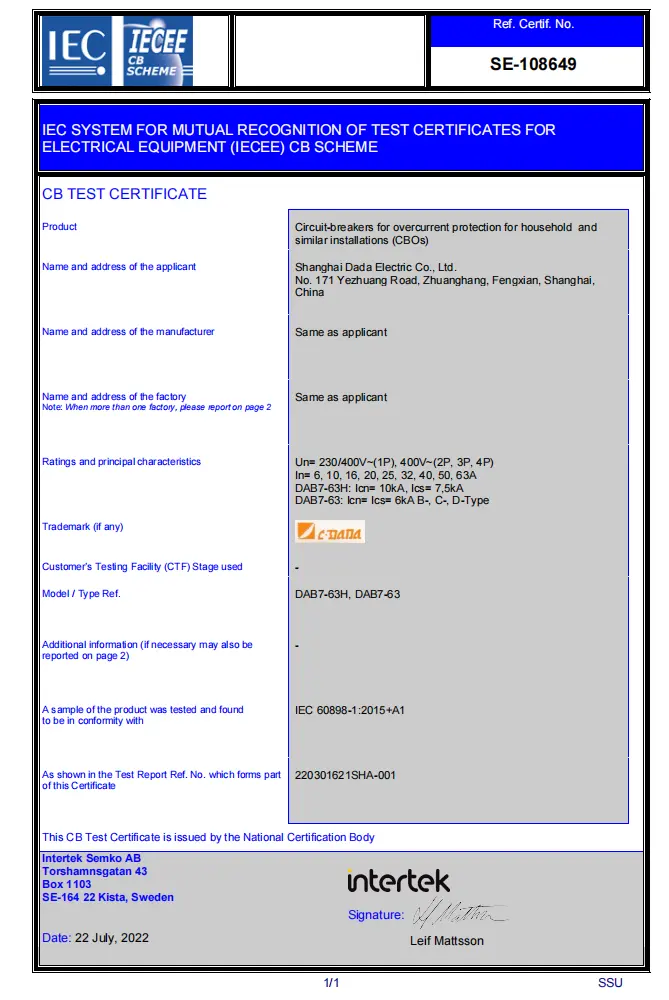

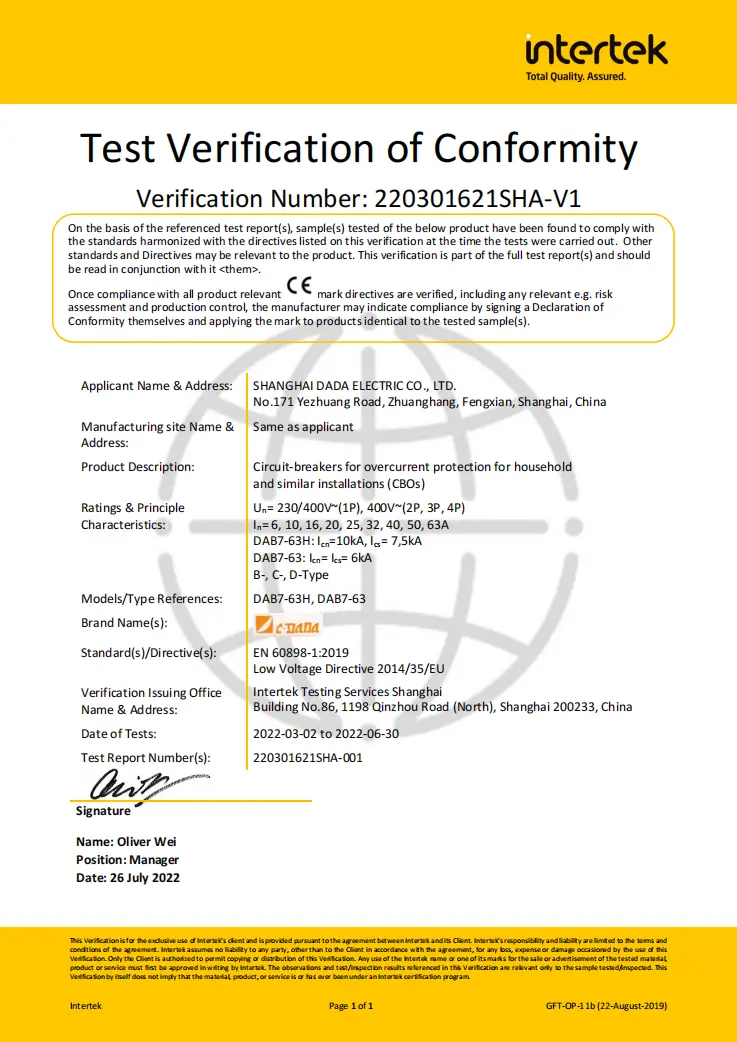

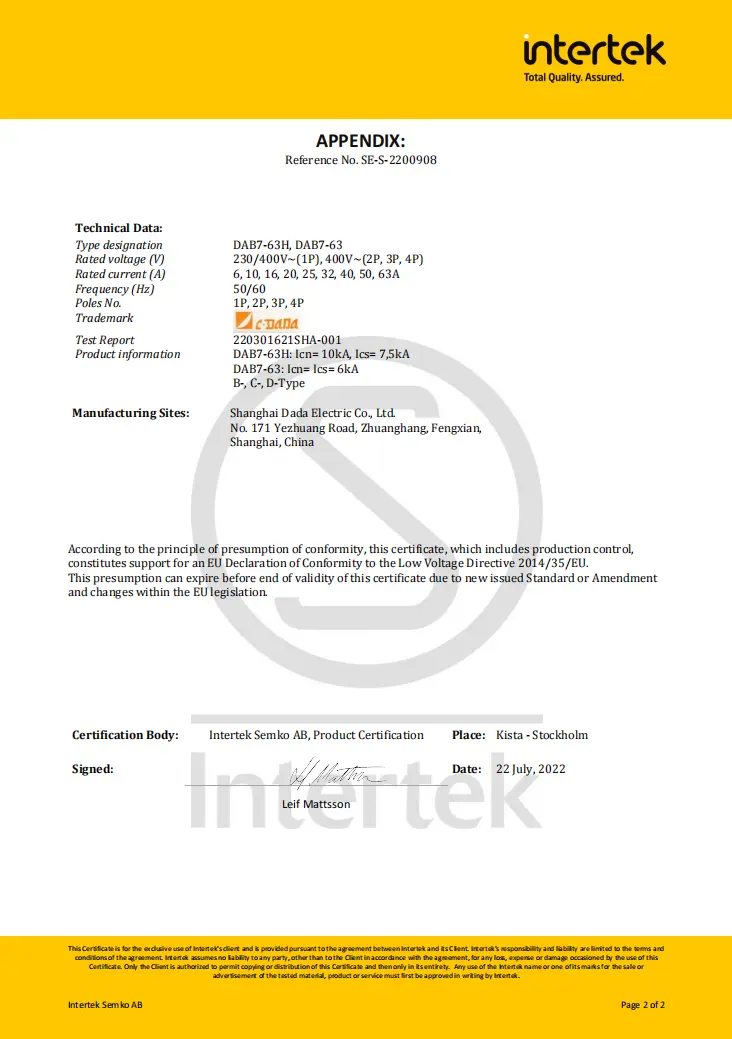

Zertifizierungen: CE, CB, ASTA, SEMKO

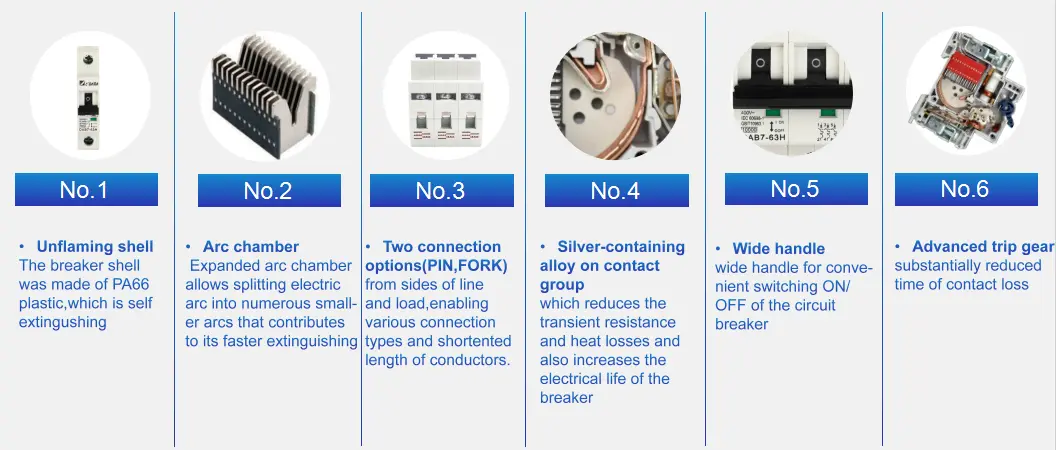

Wichtige Designmerkmale:

13-Platten-Lichtbogenkammer → ultraschnelle Lichtbogenteilung und -löschung

Kontakte aus Silberlegierung → geringerer Widerstand, längere Lebensdauer

Dual-Terminal-Optionen: PIN oder FORK (Leitungs- und Lastseite)

Visuelles ON/OFF/Trip-Anzeigefenster

Breiter ergonomischer Griff für einfache Bedienung

Flammhemmendes, vergilbungshemmendes Gehäuse (entspricht UL94 V-0)

Super-Drehmomentschrauben (getestet bis 3 Nm) mit +/– Kreuzfunktionsköpfen

DIN-Schienenverriegelung mit zwei Verriegelungspositionen → sichere Montage

Technisches Datenblatt

Warum sollten Sie sich für CDADA AC MCB 10kA entscheiden?

★ Industrietaugliche Leistung in Miniaturform

Während Standard-MCBs 6 kA bieten, eignet sich der DAB7-63H aufgrund seiner Nennleistung von 10 kA für Standorte, die näher an der Hauptversorgung liegen – wie z. B. Verteilerräume im Keller, Gewerbeflächen oder Werkstätten in der Leichtindustrie –, wo die voraussichtlichen Fehlerströme höher sind.

★ Erhöhte Sicherheit und Haltbarkeit

● Die nicht flammende Schale widersteht Entzündungen und Verfärbungen

● Doppeltes Abschreckgitter verhindert Heißgasaustritt

● Der Auslösemechanismus gewährleistet die Trennung auch dann, wenn der Griff gedrückt gehalten wird

★ Niedrigere Lebenszeitkosten

Kontakte aus Silberlegierung und optimierte Anschlüsse reduzieren Wärmeverluste und Kontaktverschweißungen und verlängern so die Lebensdauer – insbesondere bei Anwendungen mit hohen Zyklen.

★ Globale Akzeptanz

Mit ASTA (UK), SEMKO (Nordic), CE (EU) und CB (global) werden CDADA-MCBs in über 70 Ländern akzeptiert – ideal für exportorientierte Schalttafelbauer.

★ Installateurfreundliches Design

★ Breiterer Griff = einfachere Bedienung

★ Funktionsübergreifende Schrauben = keine heruntergefallenen Befestigungselemente

★ Klares Statusfenster = sofortige visuelle Diagnose

★ Hochfeste Kartons, Palettenschutz, gut für den Export über große Entfernungen geeignet

★ Schnelle Lieferzeit für anständige Bestellungen.

Ideale Anwendungen

Gewerbliche Gebäude: Bodenverteiler, Serverräume, Einzelhandelsgeschäfte

Leichtindustrie: Maschinensteuerkreise, kleine Motorzuleitungen, Werkstattsteckdosen

Öffentliche Infrastruktur: Schulen, Krankenhäuser, Regierungsbüros

Wohngebiete mit hoher Wohndichte: Wohnblöcke mit zentraler Messung

Exportpanels: Für Projekte, die eine internationale Zertifizierung erfordern

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen 6-kA- und 10-kA-MCBs?

A1: 10-kA-MCBs können höhere Fehlerströme sicher unterbrechen – wodurch sie sich für Installationen näher am Transformator oder Haupteingang eignen, bei denen die Kurzschlusswerte 6 kA überschreiten. Verwenden Sie 10 kA in gewerblichen/industriellen Unterschalttafeln; 6 kA reichen normalerweise für Endstromkreise in Haushalten aus.

F2: Ist der 10KA AC-Miniatur-Leistungsschalter in 3P für Dreiphasensysteme erhältlich?

A2: Ja! Der DAB7-63H ist in 1P, 2P und 3P erhältlich – perfekt für dreiphasige Beleuchtungs-, HVAC- oder Maschinenstromkreise.

F3: Was bedeutet „silberhaltige Legierung auf Kontakten“ für die Leistung?

A3: Es reduziert den Kontaktwiderstand, minimiert die Lichtbogenbildung beim Schalten und verlängert die elektrische Lebensdauer – besonders wichtig in Schaltkreisen mit häufigem Betrieb oder induktiven Lasten.

F4: Kann ich mit diesem MCB Gabelstecker verwenden?

A4: Auf jeden Fall! Es unterstützt sowohl PIN- als auch FORK-Anschlüsse auf der Leitungs- und Lastseite und ermöglicht so eine flexible, flache Verkabelung und kürzere Kabelwege.

F5: Warum sollten Sie sich für CDADA gegenüber anderen 10-kA-MCB-Marken entscheiden?

A5: CDADA zeichnet sich aus, weil:

● Echte 10-kA-Bewertung mit vollständigen Zertifizierungen (nicht nur behauptet)

● Fortschrittliche Lichtbogenkammer (13 Platten) für hervorragende Unterbrechung

● Dual-Terminal-Optionen sind in dieser Klasse selten anzutreffen

● Betrieb bei –40 °C bis +50 °C – breiter als viele Mitbewerber

● OEM-fähig: gleichbleibende Qualität, englischer Support, Staffelpreise
