TSM Kunststoff-Verteilerkasten

Bei Shanghai DADA Electric CO., LTD, einem professionellen Werk in China, entwerfen wir den TSM-Kunststoffverteilerkasten nicht nur als Komponente, sondern als erste Linie für Sicherheit und Stil in Ihrem elektrischen System. Ganz gleich, ob Sie Elektriker, Bauunternehmer oder Projektplaner sind: Wir wissen, dass Sie eine Box benötigen, die einfach zu installieren, langfristig zuverlässig und optisch mit modernen Innenräumen kompatibel ist. Aus diesem Grund haben wir die TSM-Serie mit hochfestem ABS, kristallklaren Polycarbonatabdeckungen und einer intelligenten modularen Dimensionierung entwickelt – damit Sie beruhigt auswählen, installieren und vergessen können.

Unsere Empfehlung: Wählen Sie für Wohnwohnungen, Villen oder Bürosanierungen das verdeckte Modell (R-Typ) für einen sauberen Wandabschluss. Für Werkstätten, Keller oder schnelle Installationen entscheiden Sie sich für die Aufputzmontage (M-Typ) – kein Schneiden erforderlich.

Produkt-Highlights

Material: Schale aus schlagfestem, flammhemmendem ABS-Polymer + transparente PC-Abdeckung

Sockeltyp: Kunststoffsockel (P) – leicht und dennoch robust für den normalen Innengebrauch

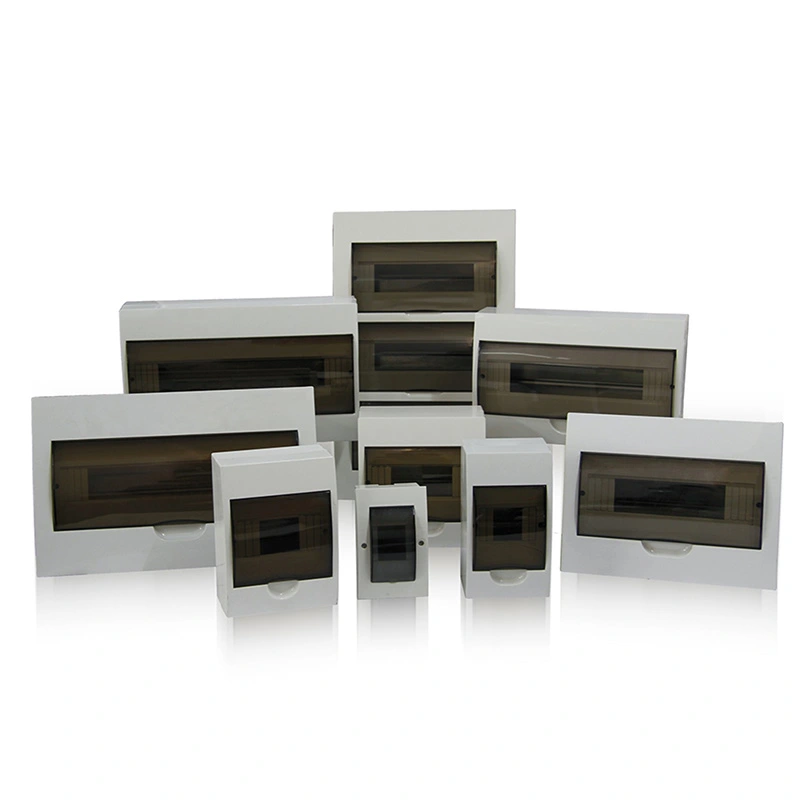

Schaltungsoptionen: 4, 6, 8, 12, 15, 18, 24, 36 Pole – skalierbar für jede Last

Montage:

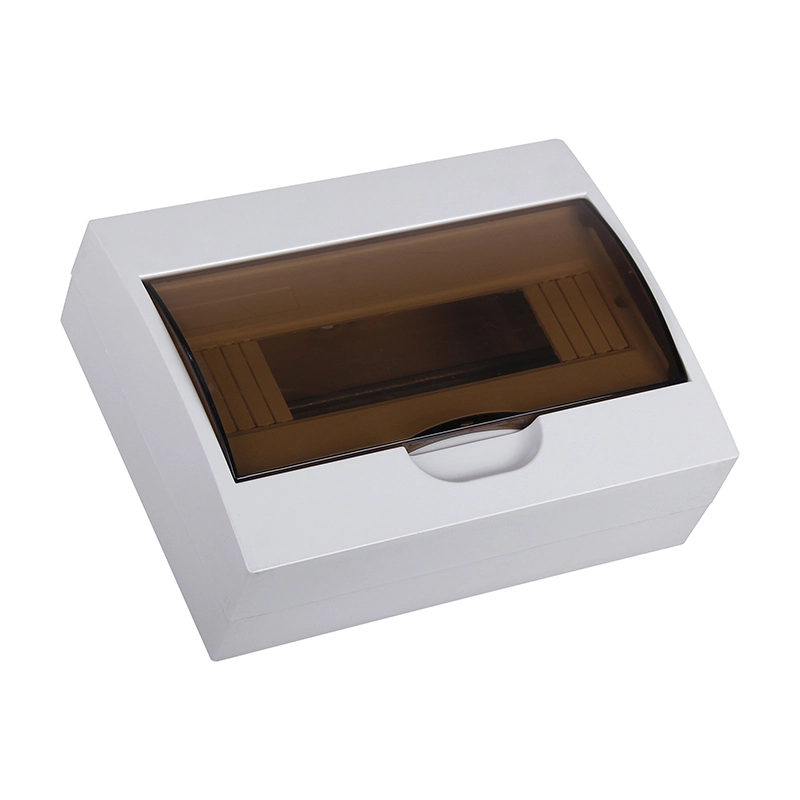

M = Aufputz (offen)

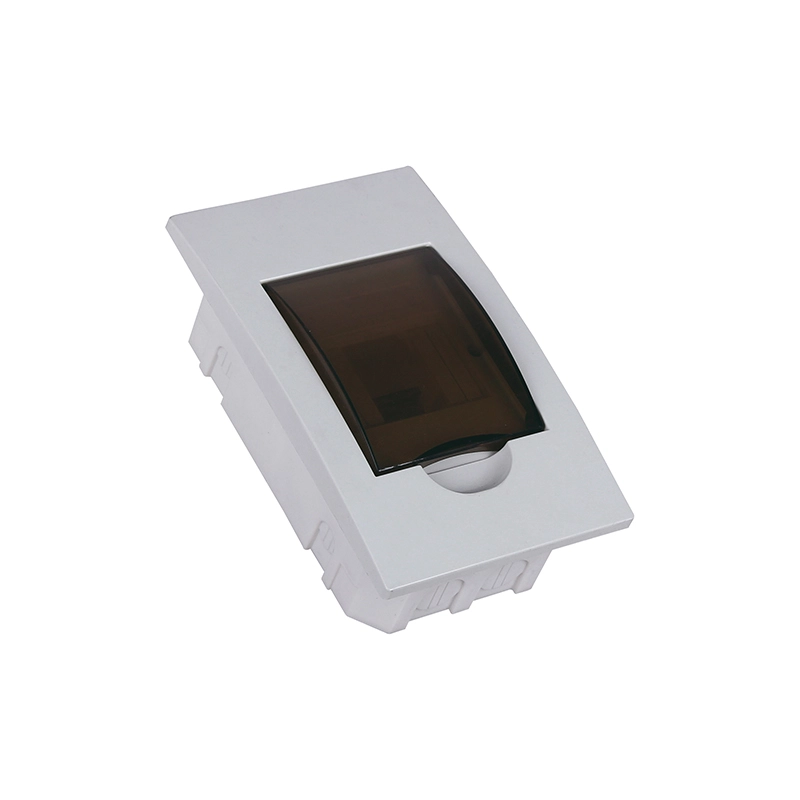

R = Unterputzmontage (bündig)

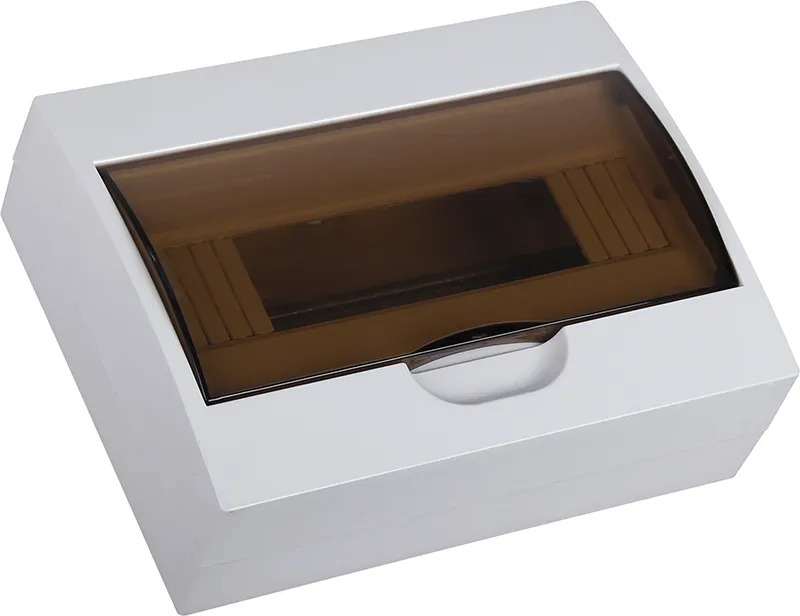

Abdeckung: Transparent (A) – ermöglicht es Ihnen, den Status des Leistungsschalters auf einen Blick zu erkennen

Nennstrom: 63A | Kurzschlusskapazität: 10 kA

Schutzart: IP40 (nur trockene Innenbereiche)

Standardfarbe: Weiß

Kundenspezifische Ausführungen: Gesichtsabdeckungen in Dunkelgrün, Braun und Elfenbein sind für designintegrierte Projekte erhältlich

Installationstipp unserer Ingenieure: Lassen Sie beim Wandausschnitt immer einen Abstand von 10–15 mm um die Unterputzdosen herum, um die Putztoleranz zu berücksichtigen. Verwenden Sie unsere vorgebohrten Montageflansche – sie passen perfekt zum Standard-Bolzenabstand.

Leitfaden zur Modellauswahl

Hinweis: Das „P“ im Modellnamen = Kunststoffbasis (im Vergleich zu Eisenbasis „I“). Wählen Sie P für kostengünstige, leichte Innenanwendungen, bei denen keine extreme mechanische Belastung zu erwarten ist.

Abmessungen und Verpackung (Hauptmodelle)

Logistikhinweis: Mischen Sie beim Beladen von Containern kleine und große Kartons, um den Platz zu optimieren. Wir bieten stapelbare Kartons mit verstärkten Ecken an – ideal für den Fernversand.

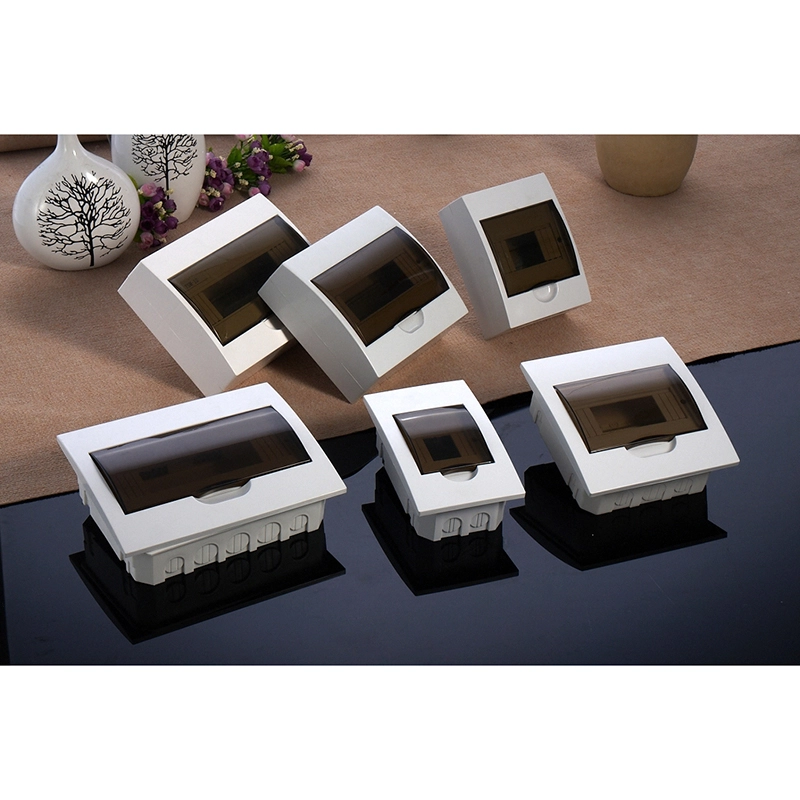

Ästhetisches und funktionales Design

Wir glauben, dass Schalttafeln nicht versteckt werden sollten – sie sollten sich harmonisch einfügen. Deshalb verfügt die TSM-Kunststoffverteilerbox über Folgendes:

★ Rahmen in Lurexelfenbein oder individuell gefärbten Fronten, die zu Holz, Marmor oder gestrichenen Wänden passen

★ Vergilbungsfreie PC-Abdeckung – bleibt im Innenbereich >10 Jahre lang klar

★ Leichtgängiger Schnappmechanismus – für die tägliche Inspektion sind keine Schrauben erforderlich

Wartungs- und Sicherheitshinweise (vom CDADA-Forschungs- und Entwicklungsteam)

✅ Tun Sie:

★ Überprüfen Sie die Leistungsschalter vierteljährlich durch die transparente Abdeckung

★ Stellen Sie sicher, dass alle Anschlüsse bei der Erstinstallation mit dem vorgeschriebenen Drehmoment angezogen sind

★ Beschriften Sie die Schaltkreise deutlich an der Innentür

❌ Nicht:

★ Installation in Badezimmern, im Freien oder in staubigen Werkstätten (IP40 ≠ feuchtigkeits-/staubdicht)

★ Überlastung über 63A Gesamtstrom

★ Verwenden Sie nicht standardmäßiges DIN-Schienenzubehör

Denken Sie daran: Dies ist ein leeres Gehäuse. Koppeln Sie es immer mit zertifizierten MCBs (wie der CDADA DAB7-Serie), die für Ihre Last ausgelegt sind.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen den Modellen TSM Plastic (P) und Iron Base (I)?

A1: Der Kunststoffsockel (P) ist leichter und wirtschaftlicher – perfekt für den normalen Wohngebrauch. Die Eisenbasis (I) bietet eine höhere Steifigkeit und Erdung – empfohlen für Industriestandorte oder Standorte mit starken Vibrationen. Für die meisten Häuser ist P ausreichend und kostengünstig.

F2: Kann ich diese Box im Freien oder in einer Garage verwenden?

A2: Nein. Mit der Schutzart IP40 ist es nur für trockene Innenräume geeignet. Für Garagen, Schuppen oder Zählerräume im Freien sollten Sie unsere Metallgehäuse der Schutzart IP65 in Betracht ziehen.

F3: Ist die transparente Abdeckung austauschbar?

A3: Ja! Die Abdeckung ist modular und einrastbar. Wir liefern Ersatzbezüge in Weiß oder in Sonderfarben – passen Sie einfach Ihre Modellnummer an.

F4: Berücksichtigen Sie Sammelschienen oder Neutralleiterschienen?

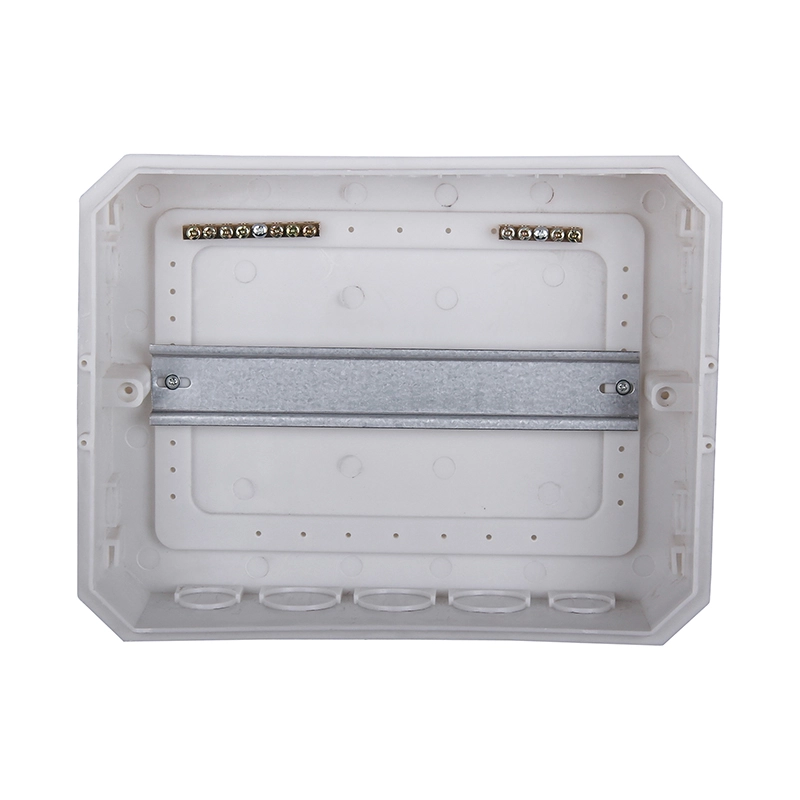

A4: Standardgeräte umfassen Neutralleiter- und Erdungsklemmenblöcke. Phasensammelschienen (für MCB-Eingang) sind optional – teilen Sie uns Ihre Konfiguration mit und wir montieren sie vor.

F5: Warum sollten Sie sich für CDADA TSM Plastic DB gegenüber lokalen Marken entscheiden?

A5: Weil wir Folgendes anbieten:

● Gleichbleibende Materialqualität (kein spröder Recycling-Kunststoff)

● Präzise Ausrichtung der DIN-Schiene – kein Wackeln beim Einsetzen der Leistungsschalter

● Globale Compliance-Dokumentation (RoHS, IEC-ready)

● Designflexibilität (Farben, Größen, Montage)

● Direkter Werkssupport – keine Zwischenhändler, schnellere Reaktion
