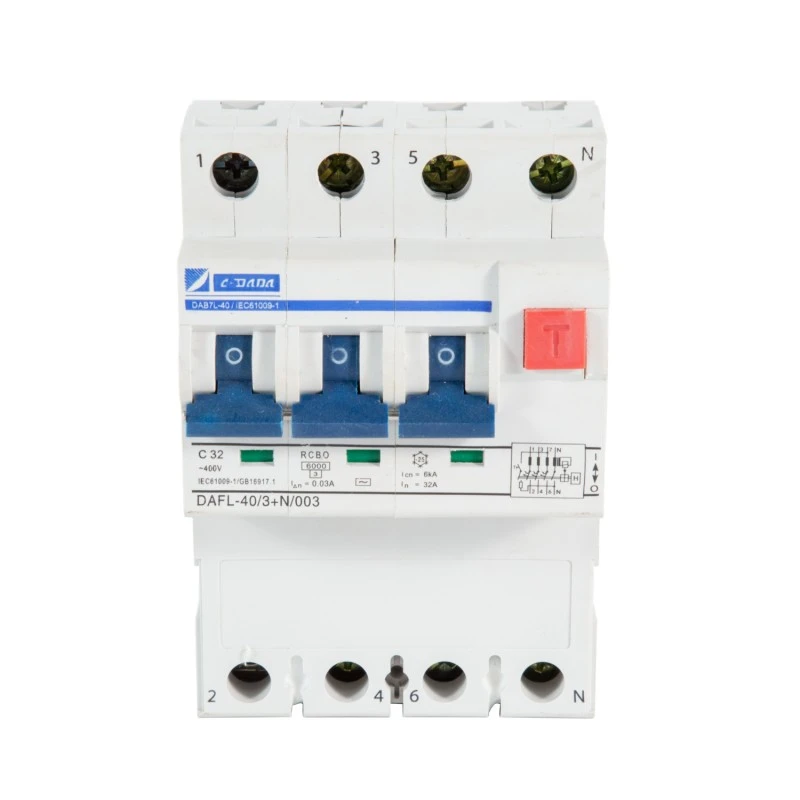

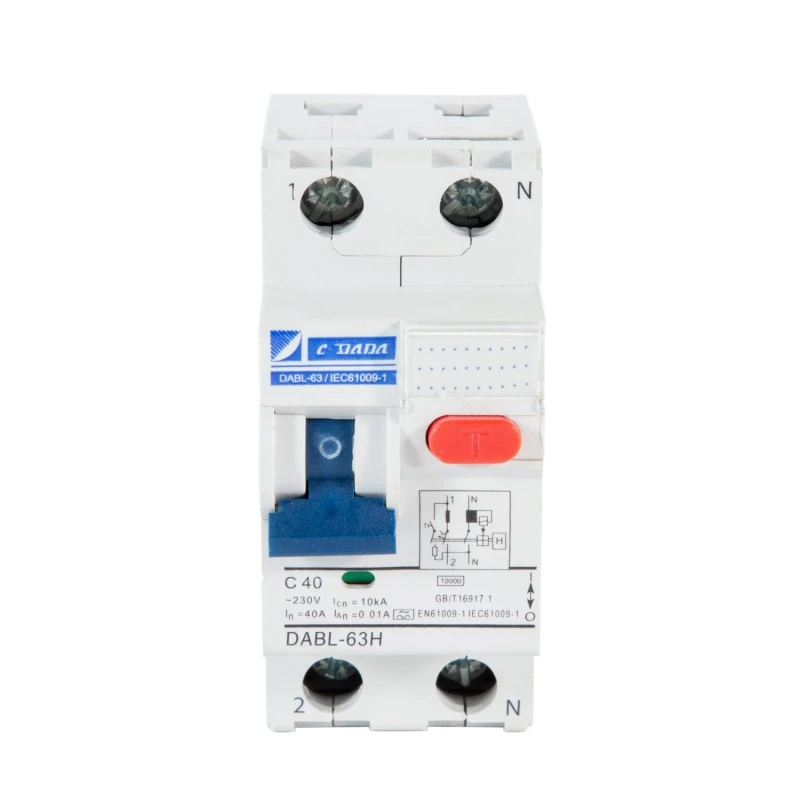

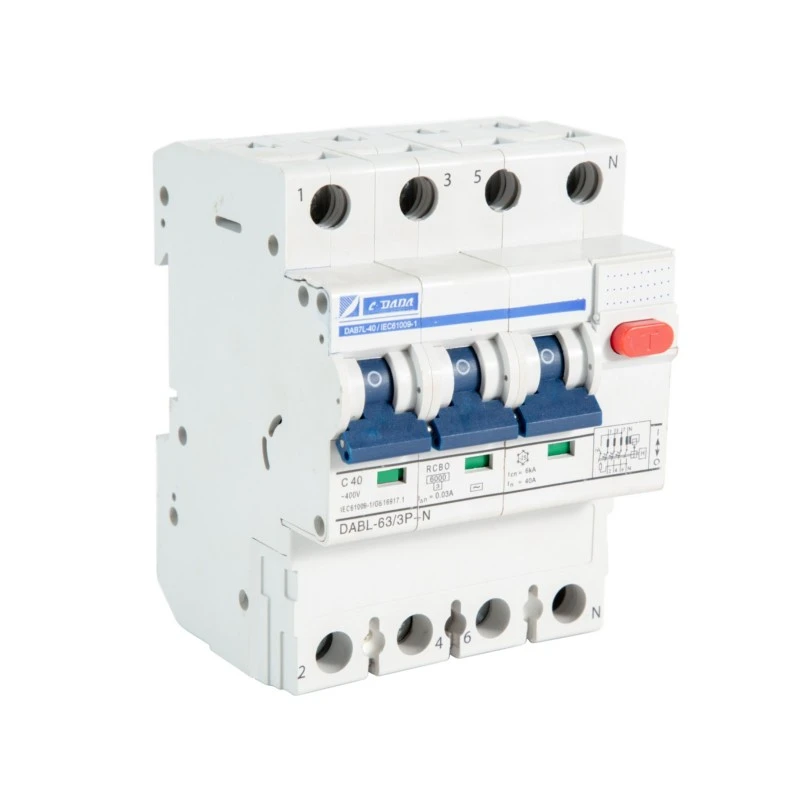

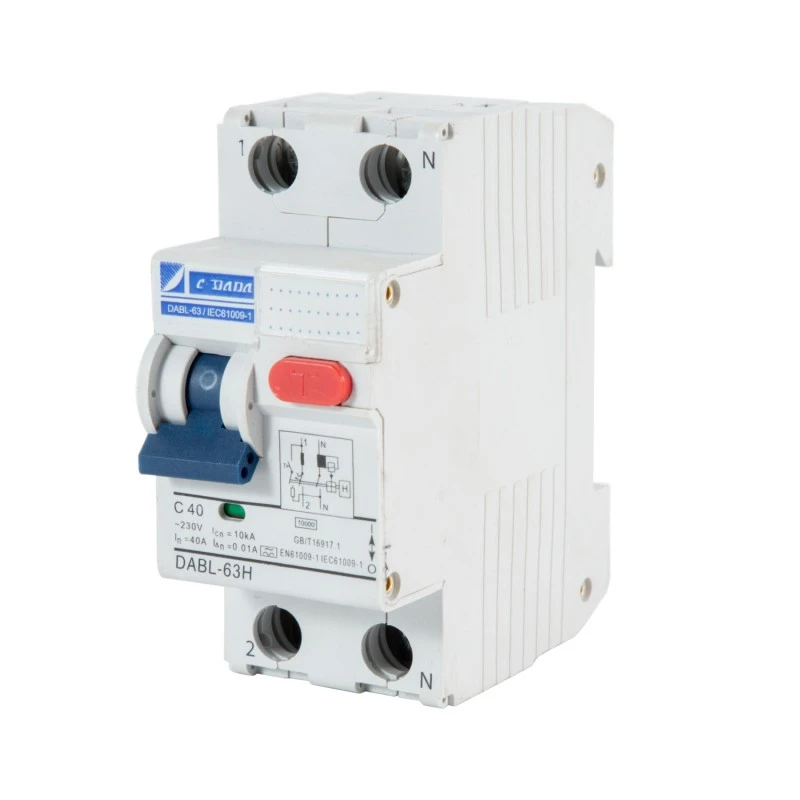

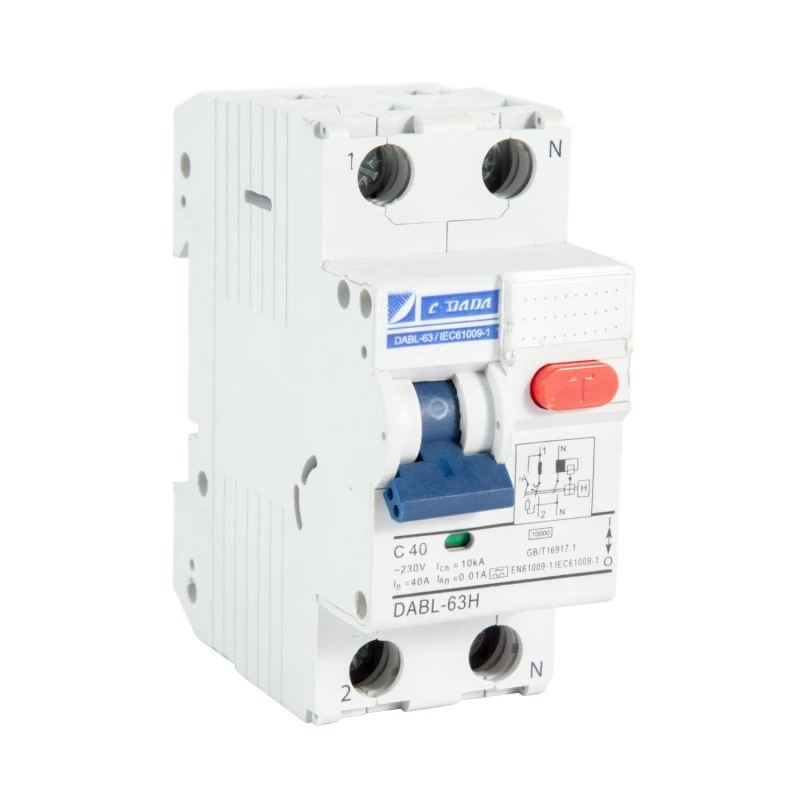

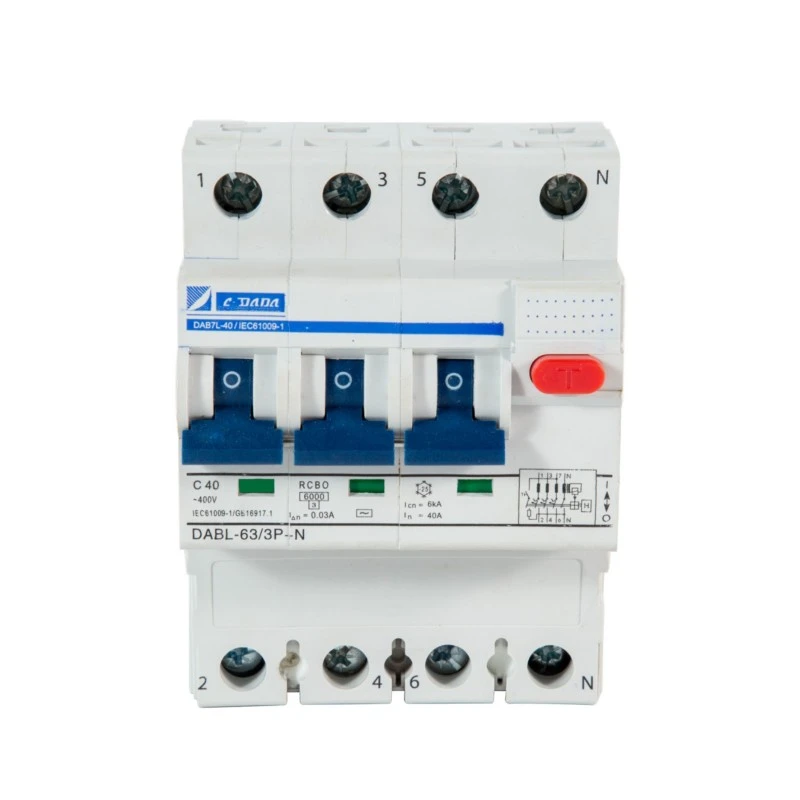

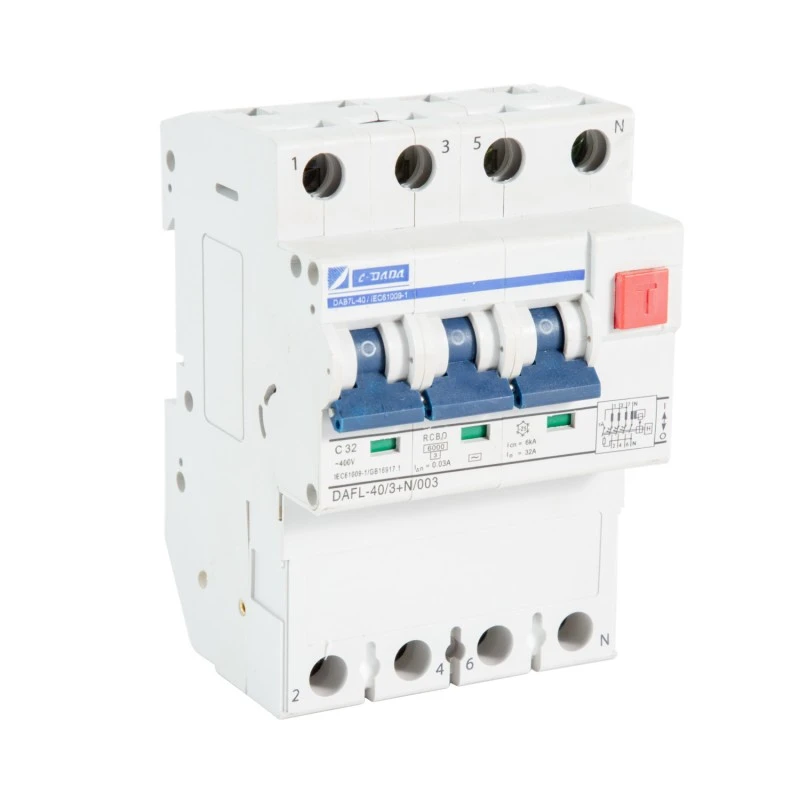

2P 4P Elektromagnetischer RCBO

Für kompromisslose Sicherheit in Umgebungen, in denen die Zuverlässigkeit der Stromversorgung unsicher ist, bietet Shanghai DADA Electric CO., LTD. präsentiert den CDADA DABF-63 2P 4P Electromagnetic RCBO, einen echten 2P/4P elektromagnetischen Fehlerstromschutzschalter mit Überstromschutz, der ohne elektronische Komponenten oder externe Stromversorgung funktioniert. Dieser RCBO wurde nach IEC-Standards entwickelt und bietet drei wesentliche Schutzfunktionen in einem Gerät:

★ Stromschlagschutz (über 30-mA-Fehlerstromerkennung),

★ Überlastschutz (thermischer Mechanismus),

★ Kurzschlussunterbrechung (Magnetauslöser, 6kA).

Der DABF-63 wird für Außensteckdosen, Garagen, Keller und ländliche Installationen empfohlen und funktioniert auch dann weiter, wenn der Neutralleiter verloren geht, die Spannung zusammenbricht oder es zu Stromausfällen kommt – ein entscheidender Vorteil gegenüber elektronischen Alternativen. Mit einer unabhängigen Kontaktpositionsanzeige, einem Betriebsbereich von –25 °C bis +40 °C und einem robusten Anschlussdesign liefert es ausfallsichere Leistung dort, wo es am wichtigsten ist.

Wichtige Spezifikationen

Modell: DABF-63-Serie

Typ: Elektromagnetischer RCBO (Keine Elektronik, keine Hilfsstromversorgung erforderlich)

Pole: 2P (1+N) oder 4P (3+N)

Nennstrom (In): 6–63 A (typischer Bereich basierend auf der DAB7-Plattform)

Restempfindlichkeit (I△n): 30 mA (Standard für Personenschutz; 100 mA optional)

Nichtauslösestrom: 0,5 × I△n

Auslösezeit bei I△n: ≤ 0,1 s

Schaltvermögen: 6kA

Schutzfunktionen:

Fehlerstrom (Leckstrom) – elektromagnetische Erfassung

★ Überlastung – thermisches Bimetall

★ Kurzschluss – magnetischer Auslöser

★ Betriebstemperatur: –25 °C bis +40 °C

Montage: 2 Module breit auf 35-mm-DIN-Schiene

Hauptmerkmale:

★ Rein elektromagnetischer Differentialmechanismus

★ Unabhängige Kontaktpositionsanzeige (echter EIN/AUS/Auslösestatus)

★ „TEST“-Taste zur monatlichen Funktionsprüfung

★ Gekerbte Anschlussklemmen → geringerer Wärmeverlust, stärkerer Halt

★ Silberhaltige Kontakte → hohe Haltbarkeit, geringer Widerstand

★ Kreuzfunktionsschrauben (+/–) → einfache Installation

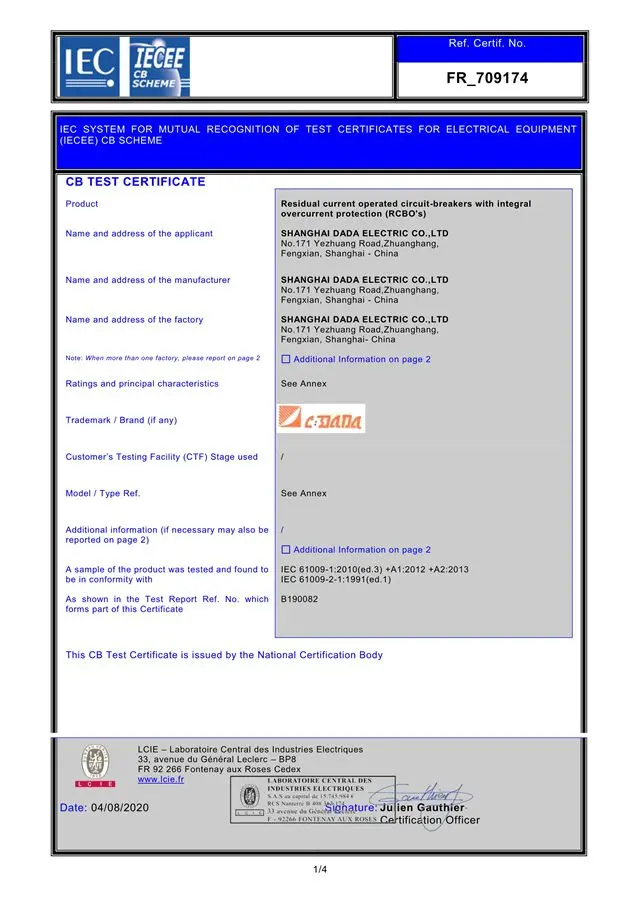

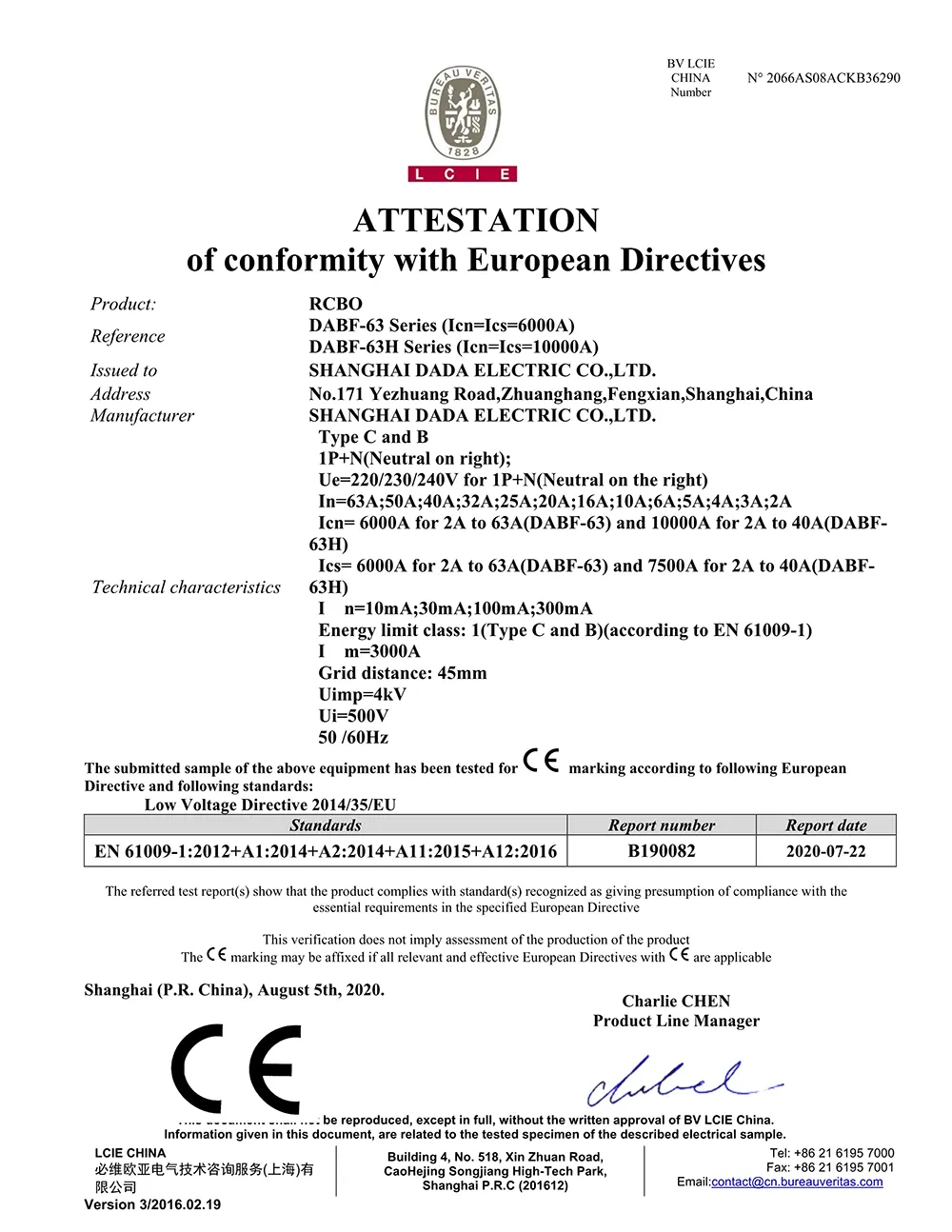

★ Zertifizierungen: CE, CB (RoHS-konforme Materialien)

Warum sollten Sie sich für den elektromagnetischen RCBO von CDADA entscheiden?

★ Funktioniert ohne Strom – immer

Im Gegensatz zu elektronischen RCBOs benötigt unser 2P 4P elektromagnetischer RCBO keine Netzspannung, um Leckagen zu erkennen – und gewährleistet so den Schutz bei Neutralleiterausfall, Spannungsabfällen oder Komplettausfällen.

★ Ideal für raue oder abgelegene Standorte

Perfekt für ländliche Gebiete, Baustellen, Bauernhöfe, Tunnel und Regionen mit instabilen Netzen, in denen es zu Fehlfunktionen elektronischer Geräte kommen kann.

★ Von Natur aus ausfallsicher

Keine Halbleiter = keine Alterung, keine Softwarefehler, keine EMI-Empfindlichkeit. Gerade bewiesene elektromagnetische Physik.

★ Betriebsstatus löschen

Die unabhängige Kontaktanzeige zeigt den tatsächlichen Kontaktstatus an – entscheidend für Wartung und Sicherheitsüberprüfungen.

★ Kompakt und zuverlässig

Die Größe von 2 Modulen spart Platz im Schaltschrank, während Kontakte aus Silberlegierung und robuste Anschlüsse eine lange Lebensdauer gewährleisten.

★ Globale Compliance

Zertifiziert nach IEC-, CE- und CB-Standards – zuverlässig für den Export und internationale Projekte.

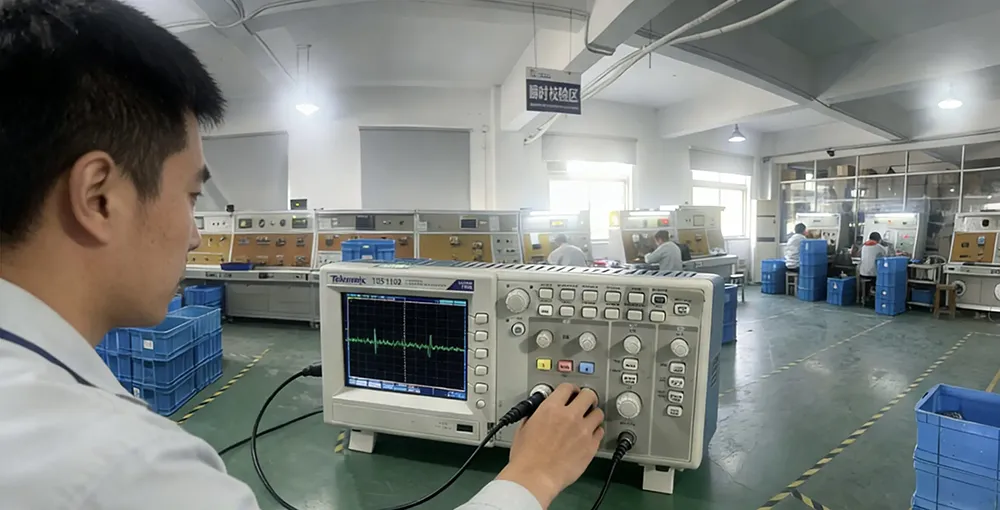

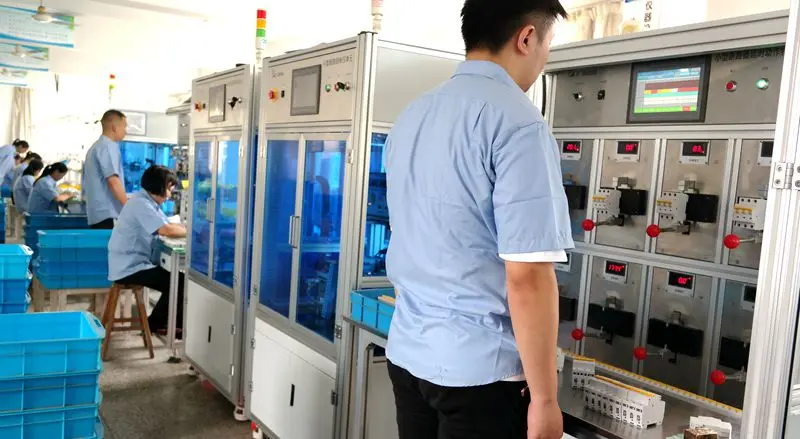

★ Da es zu unserem Grundsatz gehört, alle Produkte, die unser Werk verlassen, zu 100 % zu prüfen, können wir mit absoluter Sicherheit garantieren, dass das Produkt zu 100 % funktionsfähig ist, bevor es unser Werk verlässt.

★ Wir werden unser technologisches Know-how weiter ausbauen, indem wir in Ausrüstung, Prozesse, Mitarbeiter und Zertifizierungen investieren, die sich in unserem Produkt und letztendlich in unserer Kundenzufriedenheit widerspiegeln.

Typische Anwendungen

Ländliche Elektrifizierungsprojekte

Außensteckdosen und Ladepunkte für Elektrofahrzeuge (Basisschicht)

Garagen, Keller und Werkstätten (feuchte, kalte Umgebungen)

TT-Erdungssysteme (wo die Integrität des Neutralleiters schlecht ist)

Backup-Schaltkreise und Notfall-Panels

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen elektronischen und elektromagnetischen RCBOs?

A1:

F2: Bietet dieser RCBO Überspannungsschutz?

A2: Nein. Echte elektromagnetische RCBOs enthalten keine Varistoren oder Überspannungsschutz – diese erfordern elektronische Komponenten. Wenn ein Überspannungsschutz erforderlich ist, koppeln Sie ihn mit einem separaten SPD (Überspannungsschutzgerät).

F3: Reichen 30 mA für den Personenschutz vor Stößen?

A3: Ja. 30 mA ist der IEC-Standardschwellenwert für lebensrettenden Schutz vor direktem Kontakt in Wohn- und Gewerbestromkreisen.

F4: Kann es als Haupteinkommensschutz verwendet werden?

A4: Ja – mit einem Schaltvermögen von 6 kA kann der DABF-63 als Eingangsschutz in kleinen Verteilertafeln, insbesondere in TT-Systemen, dienen.

F5: Warum CDADA für elektromagnetischen RCBO wählen?

A5: CDADA bietet:

● Echtes elektromagnetisches Design (keine versteckte Elektronik)

● Echte 0-V-Betriebsfähigkeit

● Kompakte Größe mit 2 Modulen – selten bei elektromagnetischen Typen

● Unabhängige Kontaktanzeige zur Sicherheitsüberprüfung

● Globale Zertifizierungen (CE/CB) und OEM-fähiger Support
