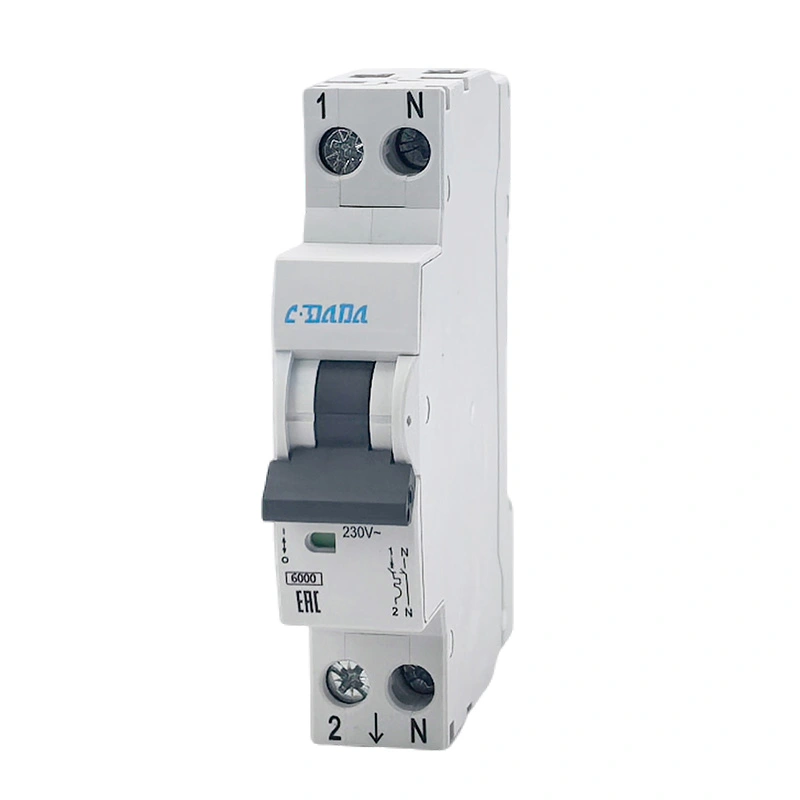

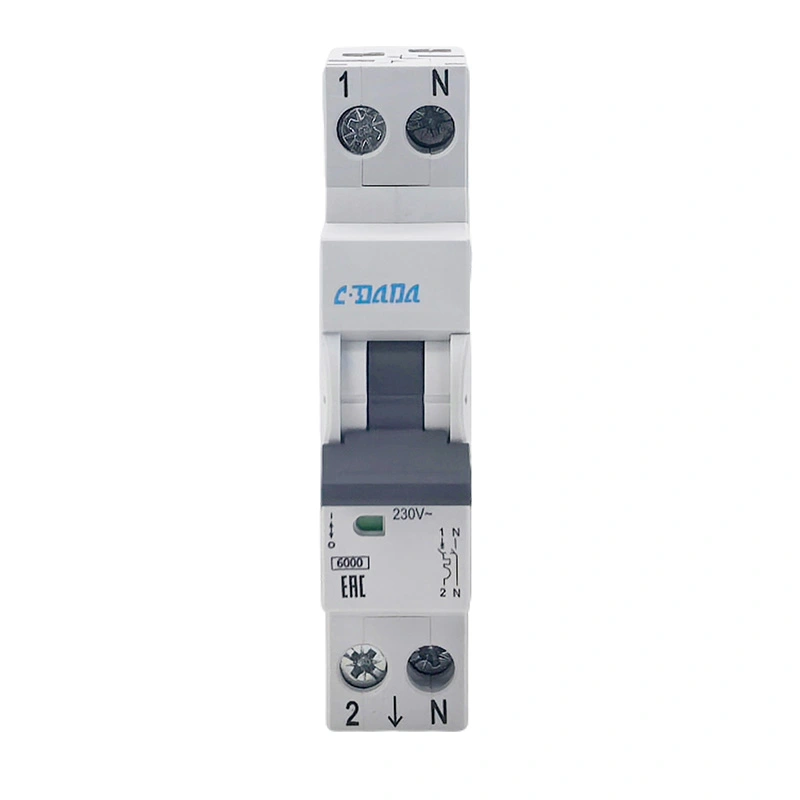

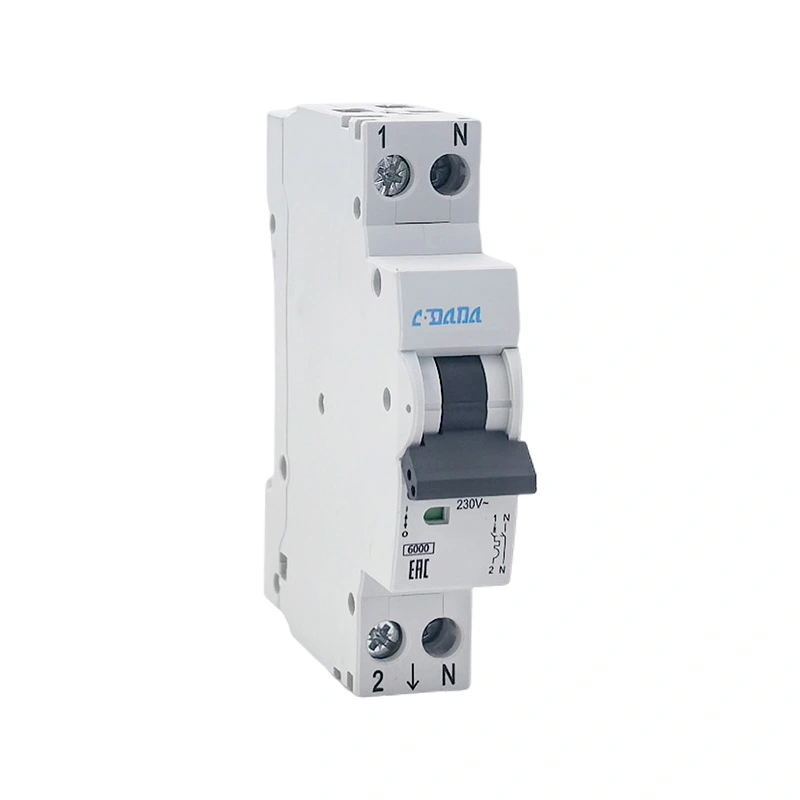

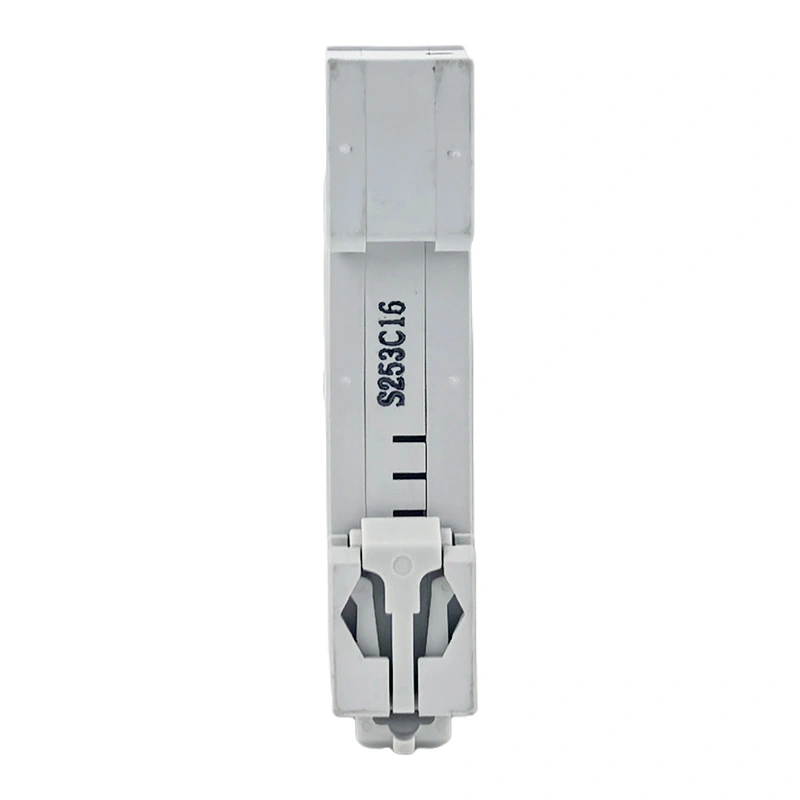

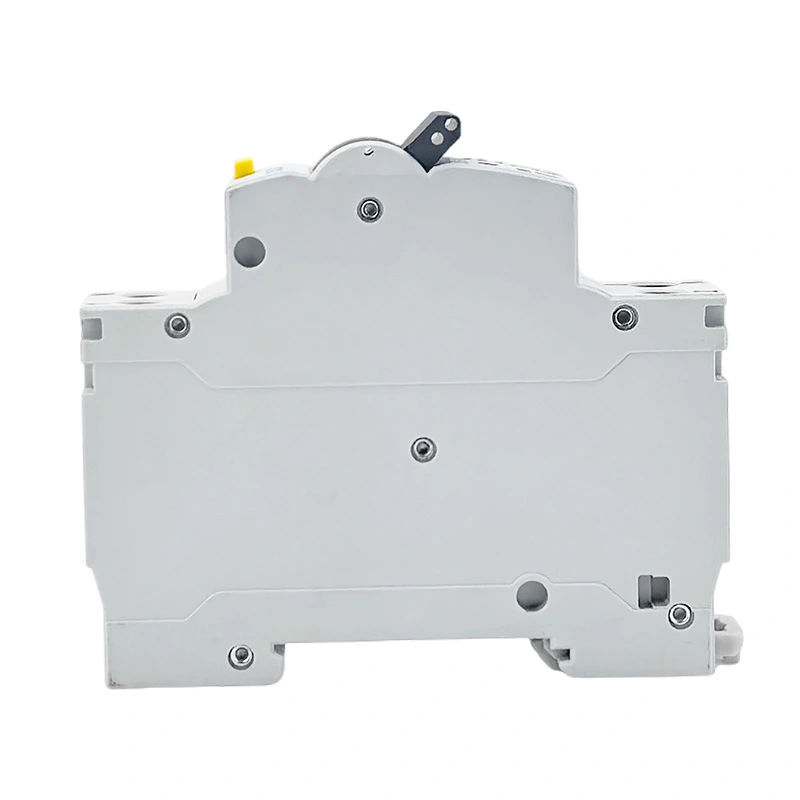

Leitungsschutzschalter DPN 6KA

Der CDADA DAB7N Miniatur-Leistungsschalter DPN 6KA ist ein professioneller 1P+N-Miniatur-Leistungsschalter mit zwei Unterbrechungen, der unabhängig von Shanghai DADA Electric, einem zuverlässigen Hersteller mit mehr als 40 Jahren Erfahrung, entwickelt wurde. Mit einem hohen Ausschaltvermögen von 6 kA, synchronem Betrieb und N-Pol-Design „zuerst schließen, später unterbrechen“ verbessert es effektiv die Lichtbogenlöschleistung und schützt Schaltkreise und Geräte sicher. Es wird häufig in Verteilerkästen, Heimdekorationen, kommerziellen Strom- und Beleuchtungsschaltkreisen eingesetzt und ist die erste Wahl für globale Käufer, Händler und OEM-Kunden.

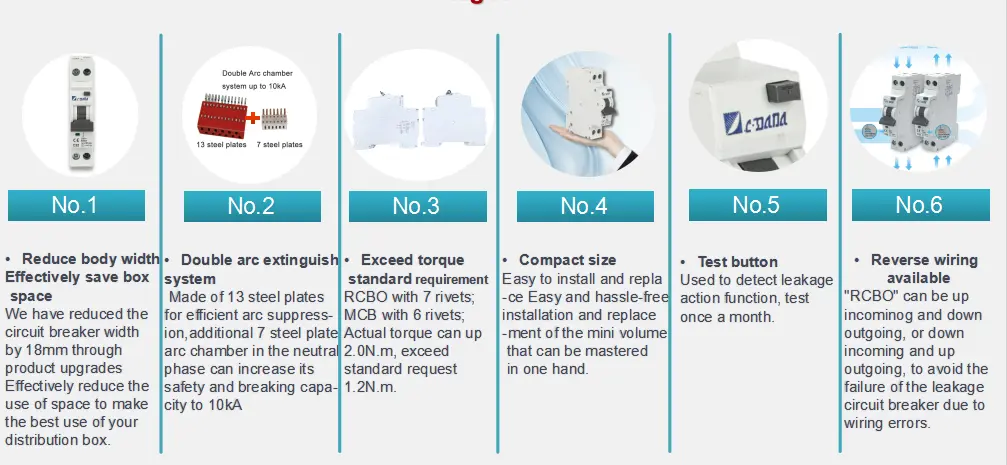

Was sind die Vorteile von MCB DPN 6KA?

★ 1P+N DPN-Struktur, zwei Sollbruchstellen, sicherer und zuverlässiger

★ Der N-Pol schaltet zuerst ein und öffnet später, was die Lichtbogenunterbrechungskapazität erhöht

★ 6 kA echtes Schaltvermögen, starker Kurzschlussschutz

★ Kompakte Breite von 17,8 mm, spart Platz im Schrank

★ B/C-Auslösekurven für verschiedene Lasten verfügbar

★ Schutzart IP20, berührungssicher

★ Großer Verdrahtungsbereich: 1–25 mm² flexibles Kabel

★ DIN-Schienenmontage, schnelle und stabile Installation

★ Hohe und niedrige Temperaturbeständigkeit: -25℃~+50℃

★ Lange mechanische Lebensdauer bis zu 20.000 Mal

Anwendungen

Der Miniatur-Leistungsschalter DPN 6KA von CDADA wird häufig verwendet in:

★ Wohngebäude, Wohnungen, Villen, Heimdekoration

★ Büros, Geschäfte, Hotels, Schulen, Krankenhäuser

★ Beleuchtungskreise, Steckdosen, kleine Elektrogeräte

★ Haushaltsgeräte: Warmwasserbereiter, Klimaanlagen, Elektroheizungen

★ Sanierung alter Stromkreise und Modernisierung des Verteilerkastens

★ Kommerzielle und zivile Niederspannungs-Stromverteilungssysteme

Tabelle der technischen Parameter

Umrissmaße

★ Länge: 82,5 mm

★ Höhe: 73,2 mm

★ Breite: 17,8 mm (Standardbreite für 1 Modul)

★ Montage: 35-mm-DIN-Schiene

★ Verkabelung: geeignet für 1–25 mm² flexibles/starres Kabel

★ Stromschienenstärke: 0,8–2 mm

Standardtestgegenstände

★ 1,13 In Nicht-Auslösetest (≥1 Stunde)

★ 1,45-Zoll-Auslösetest (<1 Stunde)

★ 2,55 Zoll Überlasttest

★ Magnetischer Schnellauslösetest (3 Zoll/5 Zoll für B/C-Kurve)

★ Prüfung der dielektrischen Spannungsfestigkeit

★ Temperaturanstiegstest

★ Prüfung des Kurzschlussausschaltvermögens (6 kA)

★ Mechanischer und elektrischer Lebensdauertest

★ Betriebstest bei hohen und niedrigen Temperaturen

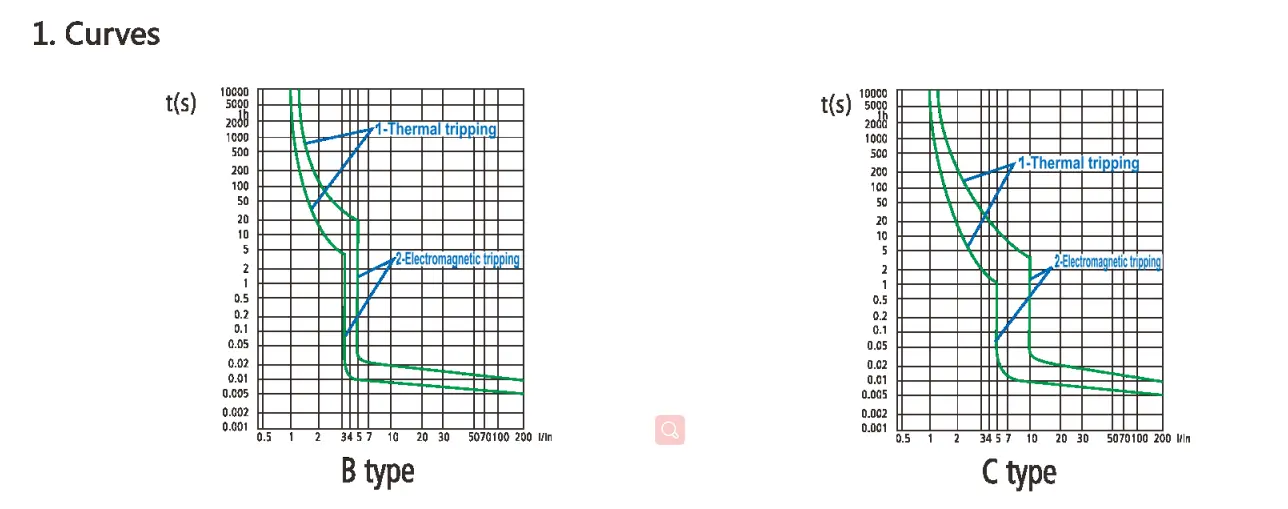

Auslösekennlinien

IEC 60898-1

Magnetische Freigabe

Bei einem Kurzschluss im Stromkreis wird eine sofortige Auslösung durch einen Magneten mit Eisenkern erreicht. Gemäß der Norm IEC60898 kann dieses Produkt in drei Typen unterteilt werden: B, C und D.

Thermische Freisetzung

● Sobald im Stromkreis eine Überlastung auftritt, verbiegt sich der Bimetallstreifen des Leistungsschalters aufgrund der Hitze, wodurch die Kontakte getrennt werden und es zu einer thermischen Auslösung kommt.

●Die IEC-Norm definiert den Auslösezeitbereich für verschiedene Überlastströme;

●Die Temperatur der Referenztestumgebung beträgt 30 °C.

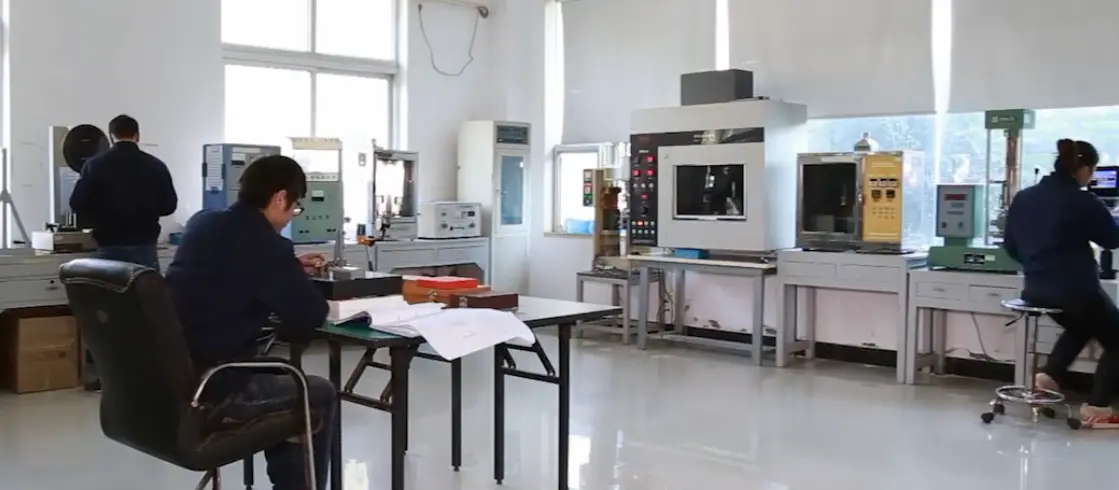

Qualitätskontrollprozess

1. Eingangskontrolle und Zertifizierung des Rohmaterials

2. Automatisches Spritzgießen und Präzisionsmetallstanzen

3. Montage und Kalibrierung des Halbzeugs

4. 100 % vollständige Prüfung der Auslösecharakteristik

5. Prüfung der Spannungsfestigkeit und Isolationsleistung

6. Alterungstest bei hohen und niedrigen Temperaturen

7. Inspektion von Aussehen, Abmessungen und Logo

8. Endverpackung und Versandkontrolle

Verpackung & Versand

★ Standard-Exportkarton mit stoßfester Auskleidung

★ Gruppenkarton verpackt, um Kratzer zu vermeiden

★ Klare Beschriftung: Modell, Strom, Pole, Menge, Zertifizierung

★ Geeignet für den See-, Luft- und Landtransport

★ Unterstützt OEM-Verpackung, individuelles Logo und Etikett

Kundenerfolgsfälle

CDADA MCB DPN 6KA wurde in mehr als 50 Länder und Regionen exportiert:

★ Langfristige Massenversorgung für europäische und asiatische Händler

★ Projekte zur Renovierung von Haushaltsleitungen im Nahen Osten und in Afrika

★ OEM-Kooperation mit bekannten internationalen Elektromarken

★ Unterstützung bei der Stromverteilung für Immobilienentwickler

★ Stabile Aufträge von Elektroinstallateuren und Systemintegratoren

Warum sollten Sie sich für DADA Electric entscheiden?

★ Über 40 Jahre Berufserfahrung in der Forschung, Entwicklung und Produktion von Leistungsschaltern

★ 90 % der Kernkomponenten aus eigener Produktion, stabile Qualitätskontrolle

★ ISO9001-zertifiziert, vollständige Einhaltung internationaler Standards

★ Vollständige Zertifizierungen: CE, CB, CCC usw.

★ Große Produktionskapazität, schnelle Lieferung bei Großbestellungen

★ Professioneller technischer Support und Kundendienst

★ Akzeptieren Sie OEM- und ODM-Anpassungen, um den Marktanforderungen gerecht zu werden

★ Globales Logistiksystem, sichere und pünktliche Lieferung
