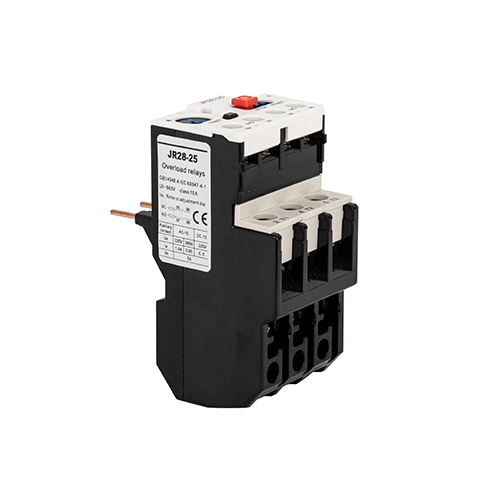

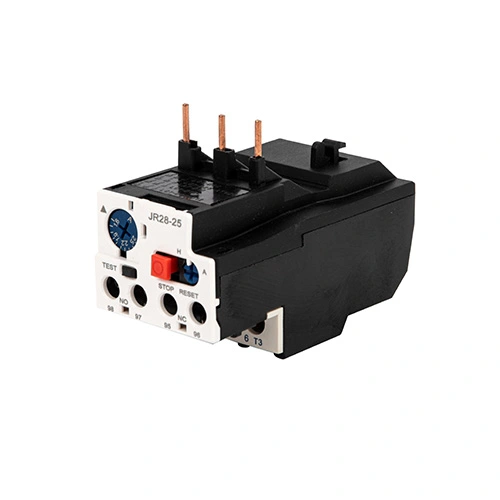

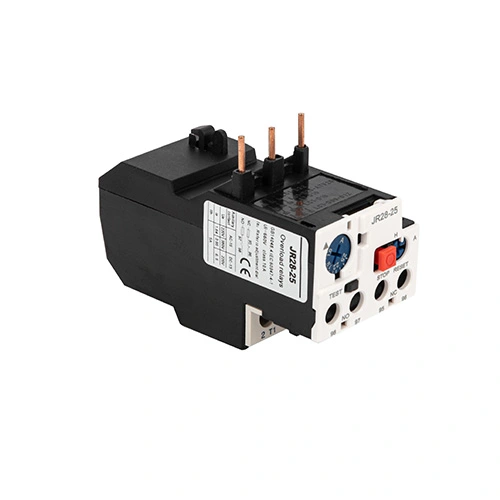

JR28 thermisches Überlastrelais

Schützen Sie Ihre Motoren mit dem thermischen Überlastrelais JR28, einer robusten und intelligenten Schutzlösung, die von CDADA, einem zuverlässigen Hersteller in China, entwickelt wurde. Das JR28-Relais wurde für die nahtlose Integration mit CDADA-Schützen der D-Serie (D9 bis D150) entwickelt und bietet umfassenden Schutz gegen:

● Überlastungen

● Phasenausfall (Verlust einer Phase)

● Zu lange Motorstartzeiten

● Längeres Abwürgen des Rotors

Mit einem umfangreichen einstellbaren Strombereich von 0,1 A bis 140 A deckt die JR28-Serie Anwendungen von kleinen Lüftern bis hin zu großen Industriepumpen und Kompressoren ab. Es verfügt über eine Testtaste zur Überprüfung des Steuerstromkreises, eine deutliche Auslöseanzeige, die Wahl zwischen manueller oder automatischer Rückstellung und eine verschließbare Abdeckung, um unbefugte Einstellungen zu verhindern. Der CDADA JR28 basiert auf bewährter Bimetall-Thermotechnologie und entspricht IEC 60947-4-1. Er gewährleistet zuverlässigen, wartungsfreundlichen Motorschutz in anspruchsvollen Umgebungen auf der ganzen Welt.

Wichtige Spezifikationen

Serie: JR28 thermisches Überlastrelais

Marke: CDADA | Hersteller: Shanghai DADA Electric CO.,LTD

Kompatibilität: Entwickelt für Schütze D9, D12, D18 … bis D150 (LC1-D/F-Serie)

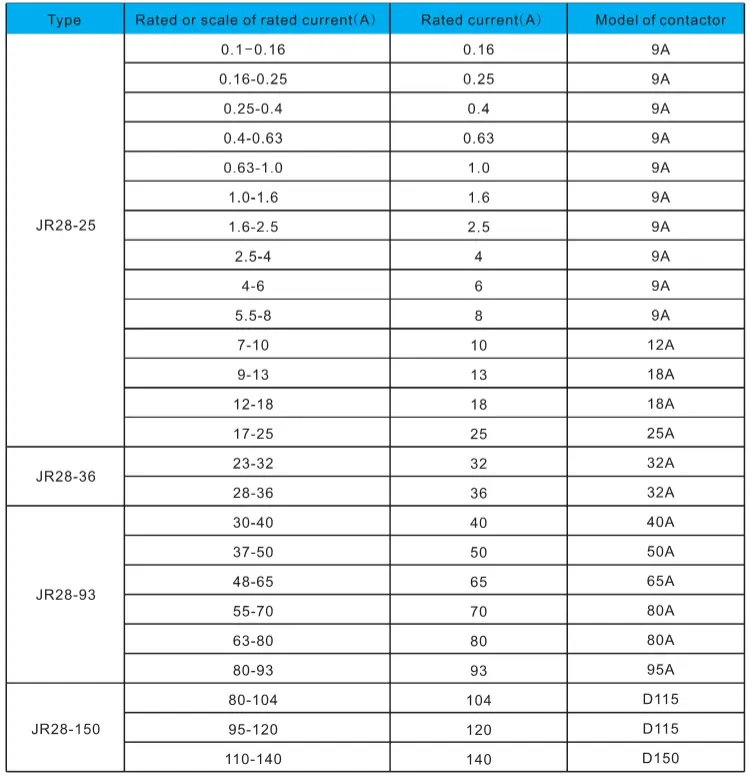

Nennstrombereich: 0,1 A – 140 A (mehrere Modelle: JR28-25, JR28-36, JR28-93, JR28-150 usw.)

Pole: 3-polig (überwacht alle Phasen auf Unsymmetrie)

Schutzfunktionen:

★ Thermische Überlastung

★ Phasenausfallerkennung

★ Lange Startzeitüberwachung

★ Rotorblockierschutz

Reset-Modus: manuell oder automatisch (über Wahlschalter)

Testtaste: Simuliert eine Auslösung – aktiviert sowohl NO- als auch NC-Hilfskontakte

Stopp-Taste: Öffnet nur den Öffnerkontakt (zur Notsignalisierung)

Auslöseanzeige: Visuelle Flagge zeigt den Auslösestatus an

Einstellsperre: Die Abdeckung kann zum manipulationssicheren Betrieb versiegelt werden

Hilfskontakte: Standard 1NO + 1NC (für Alarme, SPS-Feedback oder Verriegelungen)

Montage: Snap-on-Design direkt auf kompatible CDADA-Schütze

Zertifizierung: Konform mit IEC/EN 60947-4-1 (CE-Dokumentation verfügbar)

Warum sollten Sie sich für das thermische Überlastrelais CDADA JR28 entscheiden?

★  Umfassende aktuelle Abdeckung

Von 0,1 A bis 140 A – unterstützt alles von Klein-PS-Motoren bis hin zu Industrieantrieben mit mehr als 110 kW.

★ Volle Kompatibilität mit Schützen der D-Serie

Passend für D9 bis D150 – gewährleistet eine perfekte mechanische und thermische Koordination.

★ Erweiterte Diagnosefunktionen

★ TEST-Taste überprüft die Steuerverkabelung ohne Stromunterbrechung

★ STOP-Taste ermöglicht externe Signalisierung

★ Die Auslöseanzeige beschleunigt die Fehlerbehebung

★ Zuverlässigkeit auf Industrieniveau

Echter bimetallischer Thermomechanismus (nicht elektronisch) – immun gegen elektromagnetische Störungen, Spannungsspitzen und Softwarefehler.

★ Bereit für Sicherheit und Compliance

Die verschließbare Abdeckung erfüllt die ISO-, CE- und Werksaudit-Anforderungen für verriegelte Einstellungen.

★ Kostengünstiger Schutz

Verhindert Motordurchbrennen, reduziert Ausfallzeiten und verlängert die Lebensdauer der Geräte – ideal für OEMs und Systemintegratoren.

★ Verpackungsdetails variieren je nach Produkt. Diese Informationen stellen wir in unseren Angeboten und Packlisten bereit. Standard-Exportkartons sind für eine optimale Palettierung und Containerbeladung ausgelegt.

Typische Anwendungen

★ Motorstarterbaugruppen: Gepaart mit Schützen für Pumpen, Lüfter und Förderbänder

★ HVAC-Systeme: Kältemaschinen, Kühltürme, Luftbehandlungsgeräte

★ Wasser und Abwasser: Tauch- und Kreiselpumpen

★ Herstellung: Mischer, Extruder, Verpackungslinien

★ Bergbau und Baugewerbe: Brecher, Hebezeuge, Ventilatoren

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen der JR28- und der LRD-Serie?

A1: Bei beiden handelt es sich um thermische Überlastrelais von CDADA. Die JR28-Serie unterstützt höhere Ströme (bis zu 140 A) und ist für größere Schütze (bis zu D150) ausgelegt, während LRD typischerweise niedrigere Bereiche (bis zu ~104 A) abdeckt. Funktionell bieten sie einen ähnlichen Schutz – JR28 ist jedoch für den harten industriellen Einsatz optimiert.

F2: Kann ich das thermische Überlastrelais JR28 mit Nicht-CDADA-Schützen verwenden?

A2: Obwohl dies in einigen Fällen möglich ist, ist für optimale Leistung und Garantieunterstützung die Kombination mit CDADA-Schützen der D-Serie (D9–D150) erforderlich. Mechanische Passung, Wärmeableitung und Koordinationskurven werden als System validiert.

F3: Wie funktioniert der Phasenausfallschutz in JR28?

A3: Wenn eine Phase ausfällt, führen die verbleibenden beiden Leiter einen unsymmetrischen Strom, was zu einer asymmetrischen Erwärmung der Bimetallstreifen führt. Der JR28 erkennt dieses Ungleichgewicht und löst schneller aus als bei normaler Überlastung, wodurch Schäden an der Motorwicklung vermieden werden.

F4: Ist das manuelle Zurücksetzen sicherer als das automatische Zurücksetzen?

A4: Ja – für kritische Systeme. Durch manuelles Zurücksetzen muss der Bediener den Fehler vor dem Neustart prüfen und beheben. Die automatische Rückstellung eignet sich für unbeaufsichtigte oder entfernte Geräte, bei denen die Kontinuität Priorität hat (z. B. Kühlpumpen).

F5: Warum sollten Sie sich für CDADA JR28 gegenüber globalen Marken entscheiden?

A5: CDADA bietet:

● Echter thermischer Differentialmechanismus mit hoher Genauigkeit

● Volle Kompatibilität mit den Schützen D9–D150 – Plug-and-Play-Zuverlässigkeit

● Test-, Stopp-, Reset- und Versiegelungsfunktionen in einer kompakten Einheit

● Wettbewerbsfähige Preise bei CE-konformer Qualität

● Schneller technischer Support und englische Dokumentation für globale Kunden
