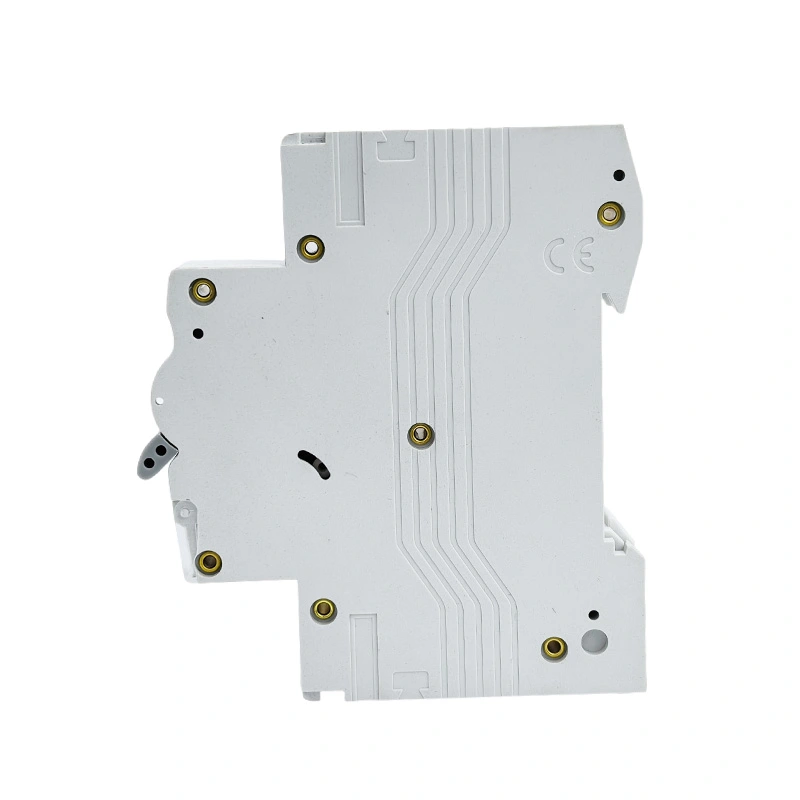

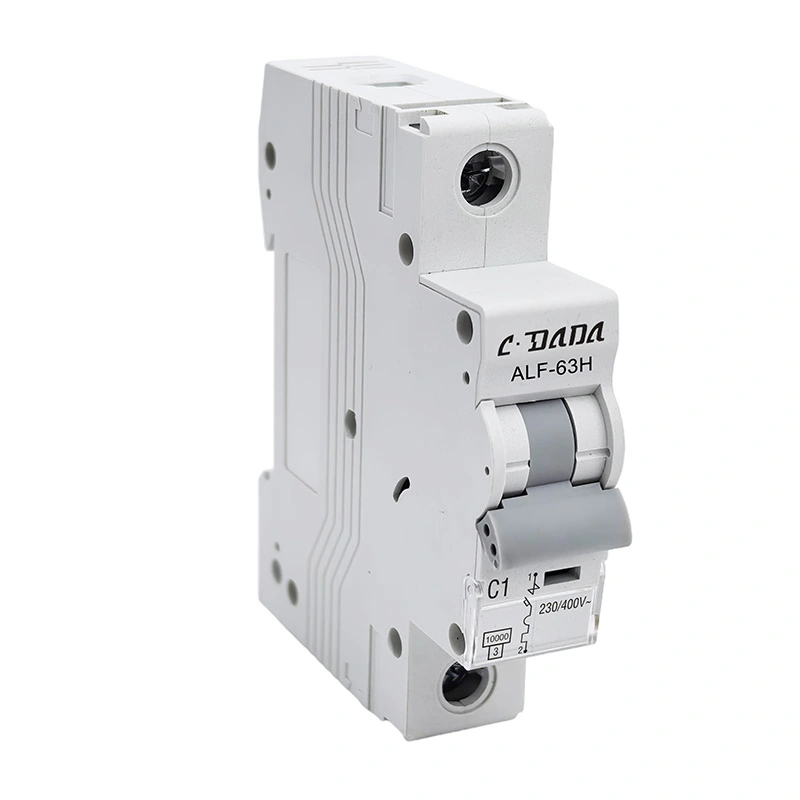

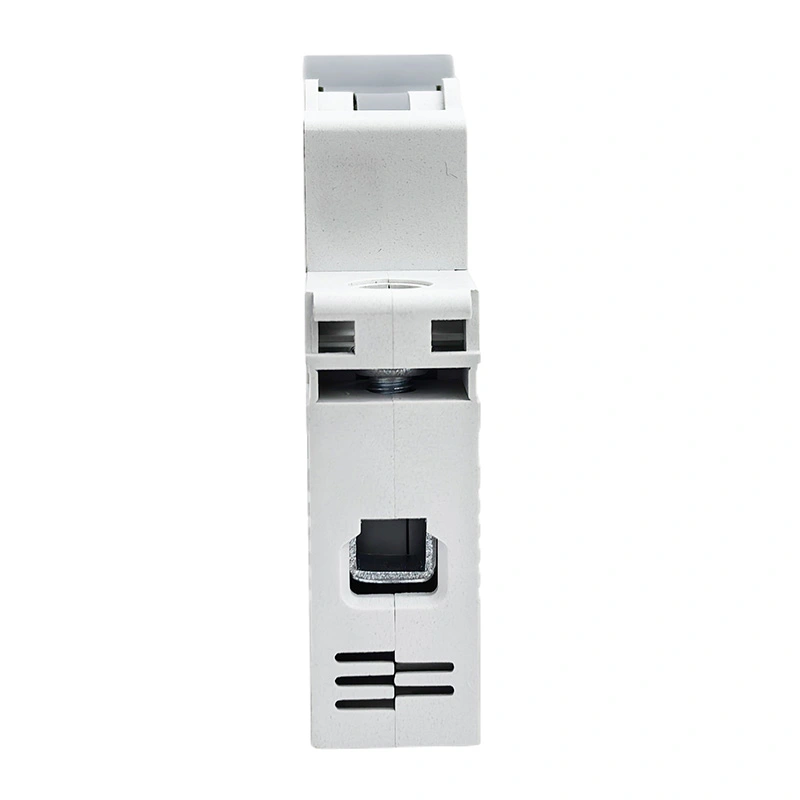

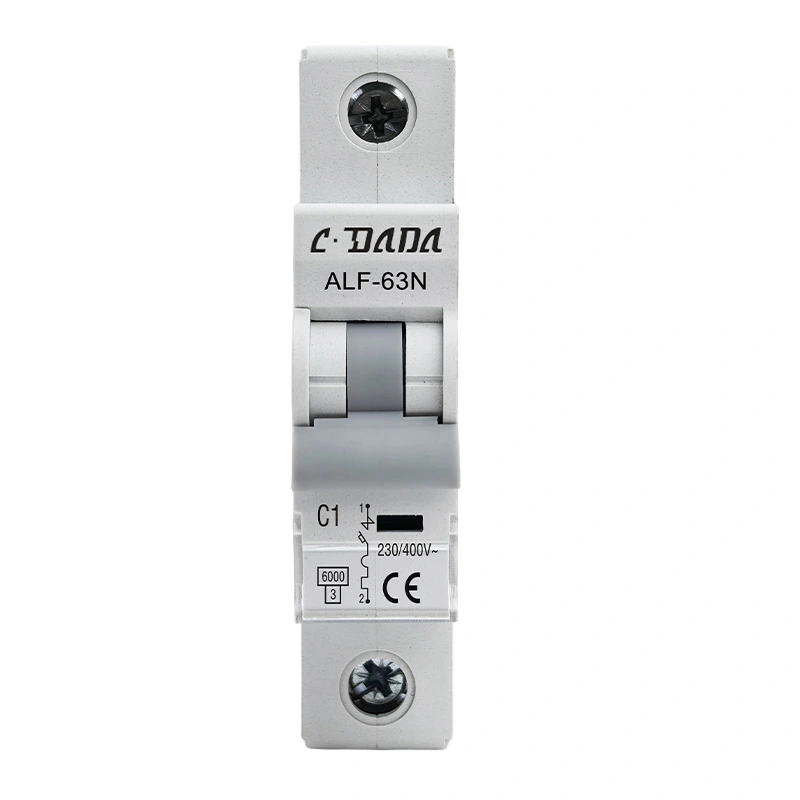

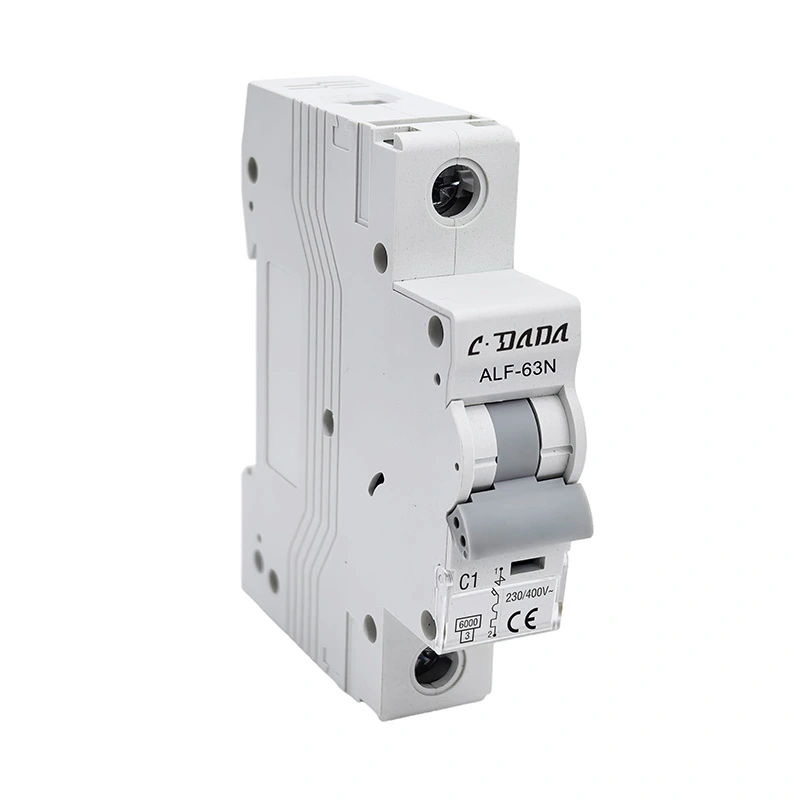

6KA 10kA Miniatur-Leistungsschalter

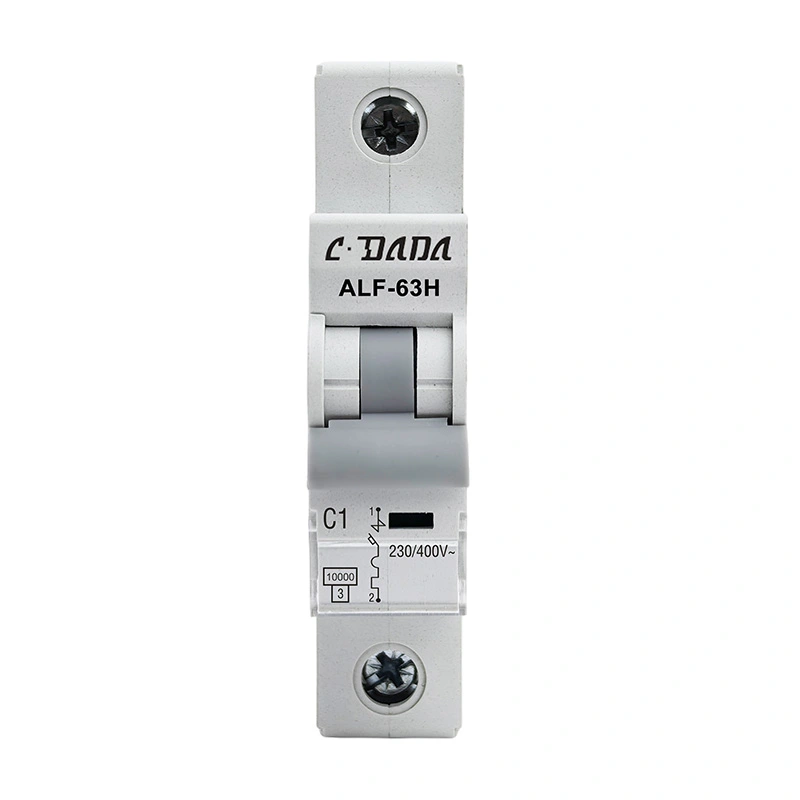

Der leistungsstarke 6KA 10kA Miniatur-Leistungsschalter (MCB) der ALF-63N/H-Serie entspricht der Norm IEC60898. Der MCB zeichnet sich durch zuverlässige Leistung, präzise Schutzfunktion, kurze Auslösezeit und hohe Ausschaltkapazität sowie ein kleines Volumen aus. Es wird häufig zur Überlastung von Schützen, Schaltanlagen und elektrischen Geräten eingesetzt.

Kontaktieren Sie CDADA und wählen Sie uns als Ihren Hersteller, wir können OEM/ODM-Dienstleistungen anbieten.

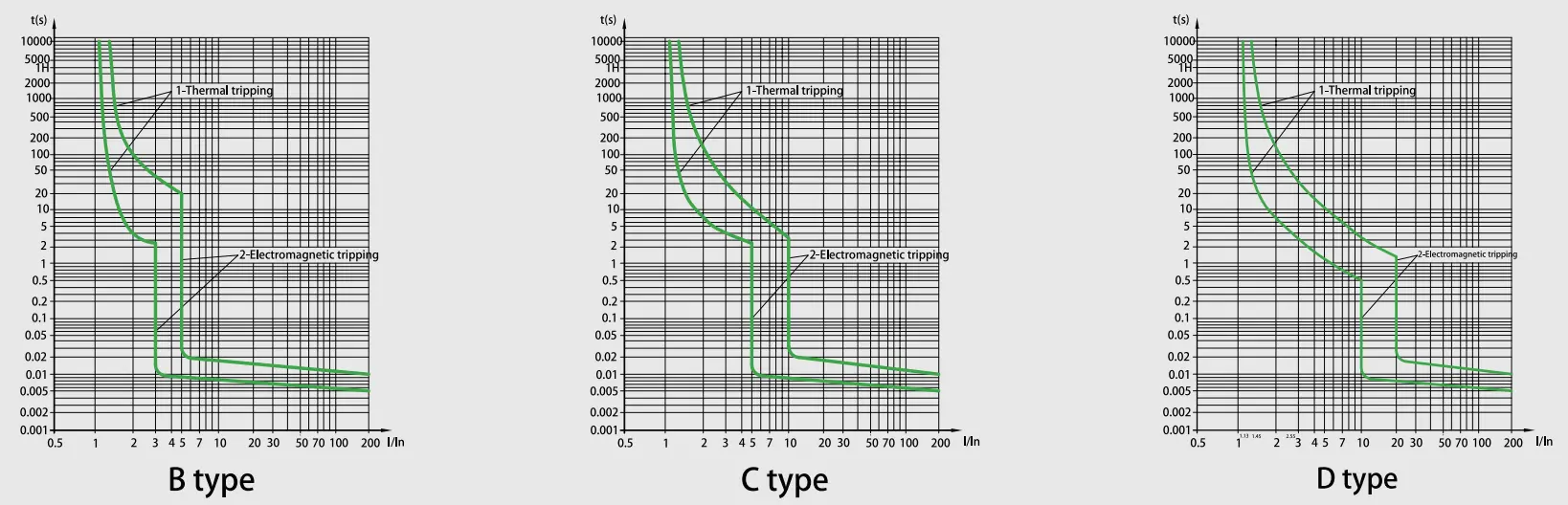

Charakteristische Kurve

Technische Spezifikation

ALF-63N/H-Serie 6KA 10kA Miniatur-Leistungsschalter
Standard	EN/IEC60898-1
Ausschaltvermögen (kA)	6,10
Schutz	Gegen Überlastung und Kurzschluss
Nennstrom (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nennspannung (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Bemessungsstoßspannungsfestigkeit Uimp(kV)	4
Bemessungsisolationsspannung Ui(V)	500
Energiebegrenzendes Gehäuse	3
Umgebungstemperatur (℃)	-25~+40, max. 95 % Luftfeuchtigkeit
Thermische Betriebsgrenze	1,13xln Keine Auslösung innerhalb einer Stunde
	1,45xIn Auslösung innerhalb einer Stunde
Magnetischer Betrieb	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Anzahl der Pole	1P, 1P+N, 2P, 3P, 3P+N und 4P
Art der Reise	Thermische/magnetische Auslösung
Terminalkapazität	16 mm² flexibel oder 25 mm² starr bis 25 A Nennleistung
	25 mm² flexibel oder 35 mm² starr von 32 A bis 63 A
Schutzgrad	IP20
Installation	Montage auf 35-mm-DIN-Schiene
Breite	17,8 mm pro Pol

Auslösecharakteristik des Leistungsschalters

NEIN.	Nennstrom der Auslösung (A)	Ausgangszustand	Prüfstrom	Angegebene Zeit	Zu erhaltendes Ergebnis	Bemerkungen
1	1-63	kalter Zustand	1,13 Zoll	t≤1h	Nicht-Reise
2	1-63	nach dem vorherigen Test	1,45 ln	t<1h	Reise	Der Strom wird innerhalb von 5 Sekunden kontinuierlich auf den angegebenen Wert eingestellt
3	In≤32	kalter Zustand	2,55 Zoll	1s	Reise
	In>32
4	1-63	kalter Zustand	3 Zoll	t≤0,1s	Nicht-Reise	B-Typ
			5 Zoll	t<0,1s	Reise	B-Typ
			5In 10ln	t≤0,1s	Nicht-Reise	C-Typ
			10 Zoll	t<0,1s	Reise	C-Typ
			20ln	t≤0,1s	Nicht-Reise	D-Typ
				t<0,1s	Reise	D-Typ

Ausdauer (Operationen)

Kategorie	Betriebszyklen	Betriebsfrequenz	Nennstrom
Elektrische Ausdauer	4000	240/h	1-32
		120/Std	40-63
Mechanische Ausdauer	10000	240/h	1-63

Merkmale

★ Ultrahohes Kurzschlussausschaltvermögen

Die fortschrittliche Lichtbogenkontrolltechnologie erreicht im Vergleich zu Industriestandards eine höhere Unterbrechungskapazität und gewährleistet so einen zuverlässigen Schutz für elektrische Systeme in Industriequalität unter extremen Fehlerbedingungen.

★ Dual-Mode-Verbindungsschnittstelle

Das integrierte Hybridklemmendesign unterstützt sowohl das Andocken starrer Sammelschienen als auch die flexible Kabelklemmung und ermöglicht so eine werkzeuglose Anpassung an verschiedene Installationsszenarien bei gleichzeitiger Reduzierung der Verdrahtungszeit um 40 %.

★ Energiespeichermechanismus für Langlebigkeit

Federunterstütztes Betriebssystem mit einer Lebensdauer von 10.000 mechanischen Zyklen und Verschleißkompensationstechnologie

★ Fortschrittliches Verbundgehäuse

Mit integrierten Lichtbogenlöschkammern zur Eindämmung von Fehlerereignissen mit feuerhemmenden, hitzebeständigen und impulsfesten Eigenschaften.

★ Dynamische Strombegrenzungstopologie

Die intelligente Durchlassenergieunterdrückung reduziert Spitzenfehlerströme um 65–80 % und ermöglicht so eine Optimierung der nachgeschalteten Gerätespezifikation mit einem Potenzial zur Reduzierung der Gesamtsystemkosten um 30 %.

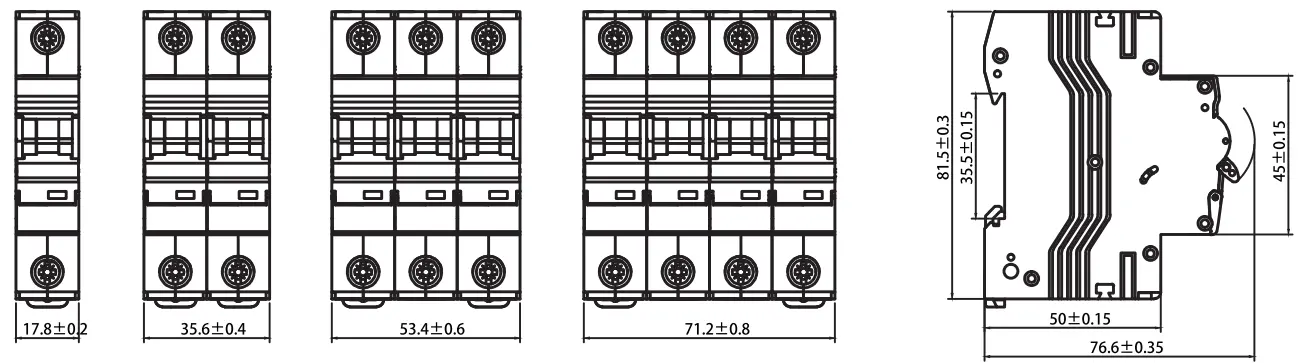

Umrissmaße

Anwendungsszenarien

★ Wohnen: Verbrauchereinheiten und Verteilertafeln für die Sicherheit zu Hause.

★ Industrie: Schutz von Schützen, Schaltanlagen und schweren elektrischen Geräten.

★ Gewerblich: Bürogebäude und Einkaufszentren, die eine hohe Bruchsicherheit erfordern.

Qualitätskontrolle und Standardtests

★ Jeder CDADA MCB wird strengen Tests unterzogen, um die Einhaltung von IEC60898-1 sicherzustellen:

★ Thermischer Auslösetest: Verifiziert bei 1,13 Zoll (keine Auslösung) und 1,45 Zoll (Auslösung innerhalb einer Stunde).

★ Magnetischer Auslösetest: Präzise Auslöseprüfung für B-, C- und D-Charakteristika.

★ Elektrische Lebensdauer: Getestet für 4.000 Betriebszyklen.

★ Mechanische Haltbarkeit: Verifiziert für 10.000 Zyklen.

Fabrikstärke und -unterstützung

Shanghai DADA Electric Co., Ltd. ist ein führender Hersteller mit fortschrittlichen Produktionslinien und einem professionellen Engineering-Team. Wir bieten:

★ Maßgeschneiderte OEM/ODM-Dienste für globale Marken.

★ Modernste Prüfausrüstung zur Gewährleistung einer fehlerfreien Lieferung.

★ Globaler Logistik-Support: Optimierte Verpackung für See- und Luftfracht, um sicherzustellen, dass die Produkte in einwandfreiem Zustand ankommen.
