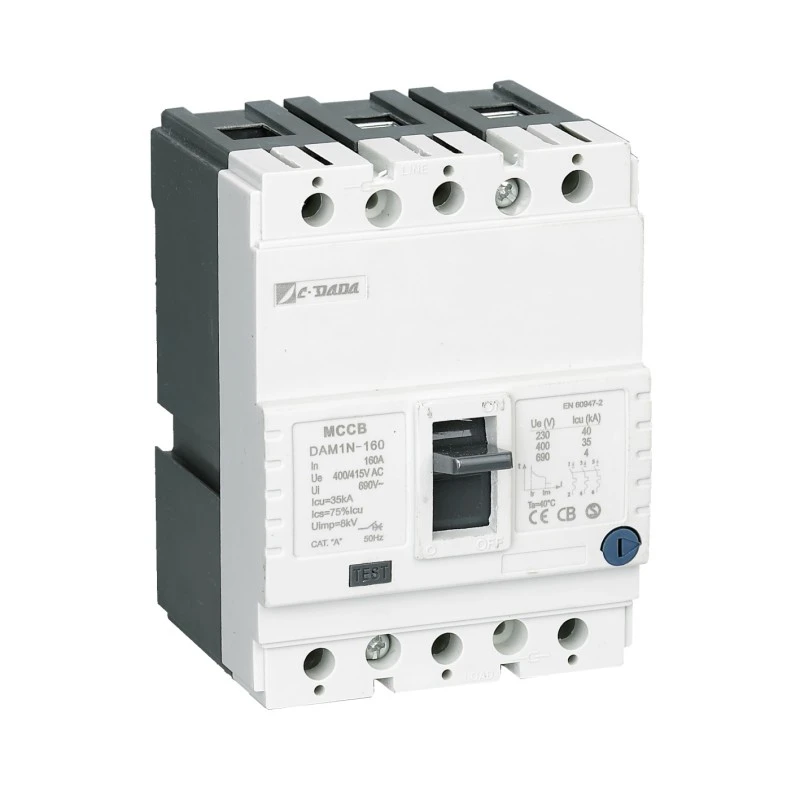

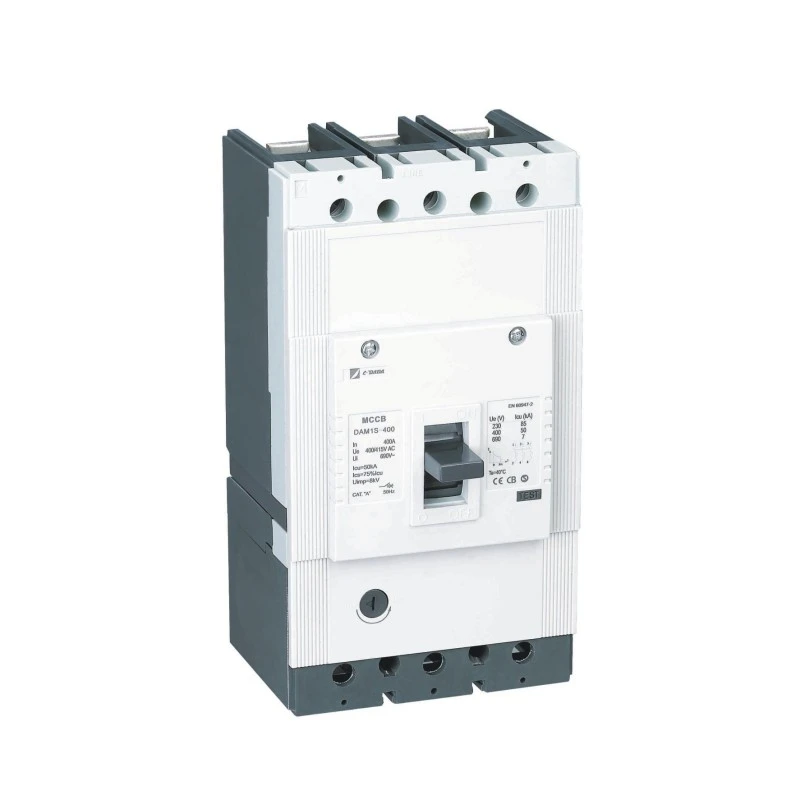

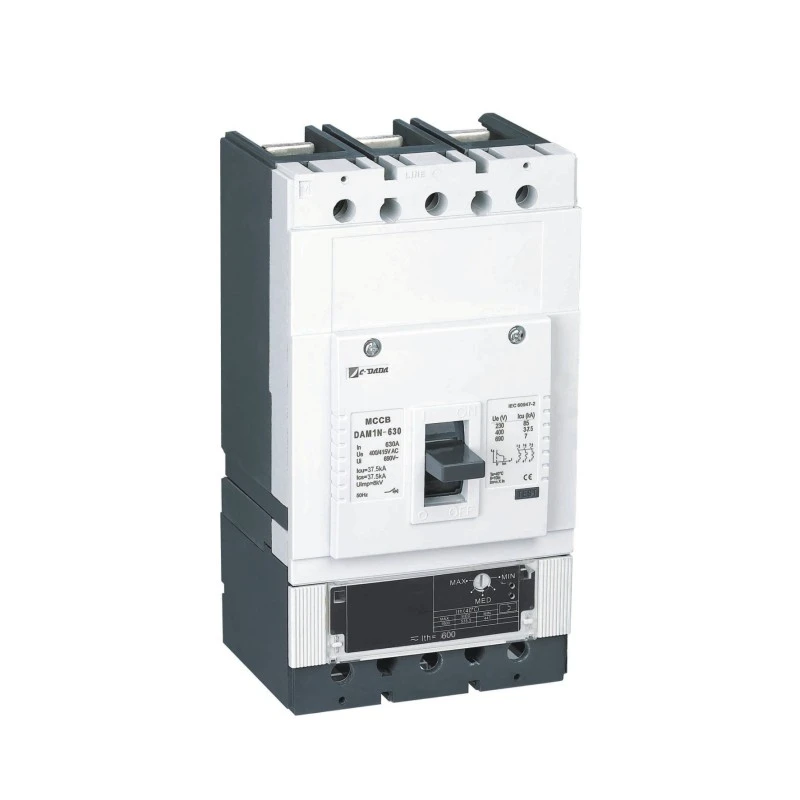

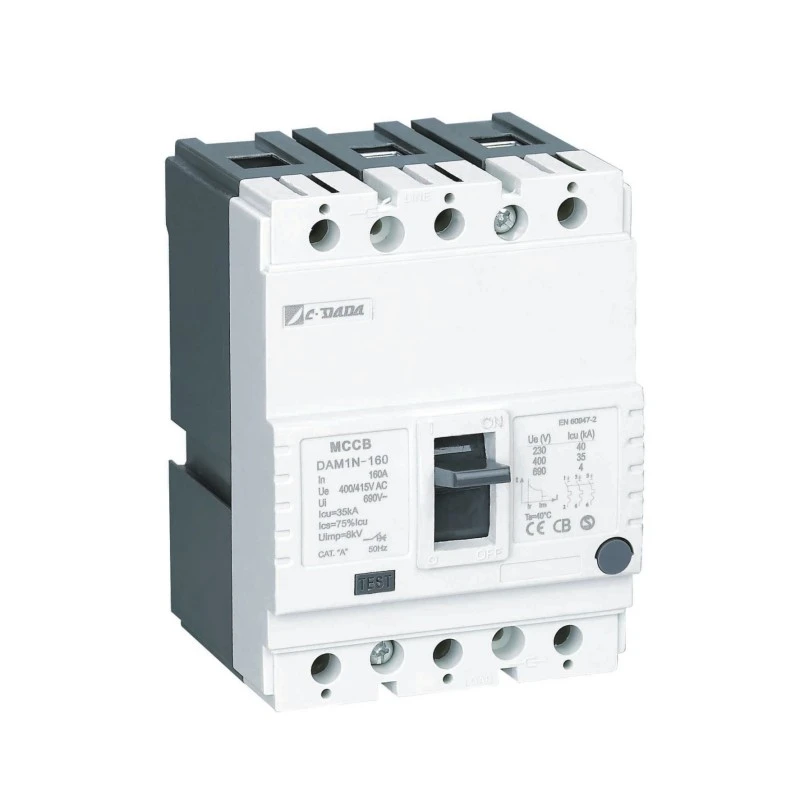

Thermisch einstellbarer Kompaktleistungsschalter

Der thermisch einstellbare Kompaktleistungsschalter der DAM1-Serie von Shanghai DADA Electric CO., LTD. ist so konzipiert, dass es den Weltklasse-Standards entspricht und robusten Schutz sowohl gegen Überlast als auch gegen Kurzschlüsse bietet. Mit einem einstellbaren thermischen Einstellbereich von 70 % bis 100 % von In kann dieser Leistungsschalter genau auf Ihre spezifischen Anwendungsanforderungen abgestimmt werden.

Es ist in 3P- und 4P-Konfigurationen mit einer Nennleistung von bis zu 1600 A bei 400 V/415 V erhältlich und verfügt über globale Zertifizierungen wie ASTA, KEMA, CE, CB, SEMKO und RoHS, die die Konformität in mehreren Regionen gewährleisten.

Elektrische Parameter des thermisch einstellbaren Kompaktleistungsschalters DAM1

Wichtige Spezifikationen

Modell: Thermisch einstellbarer MCCB der DAM1-Serie

Typ: Kompaktleistungsschalter (MCCB)

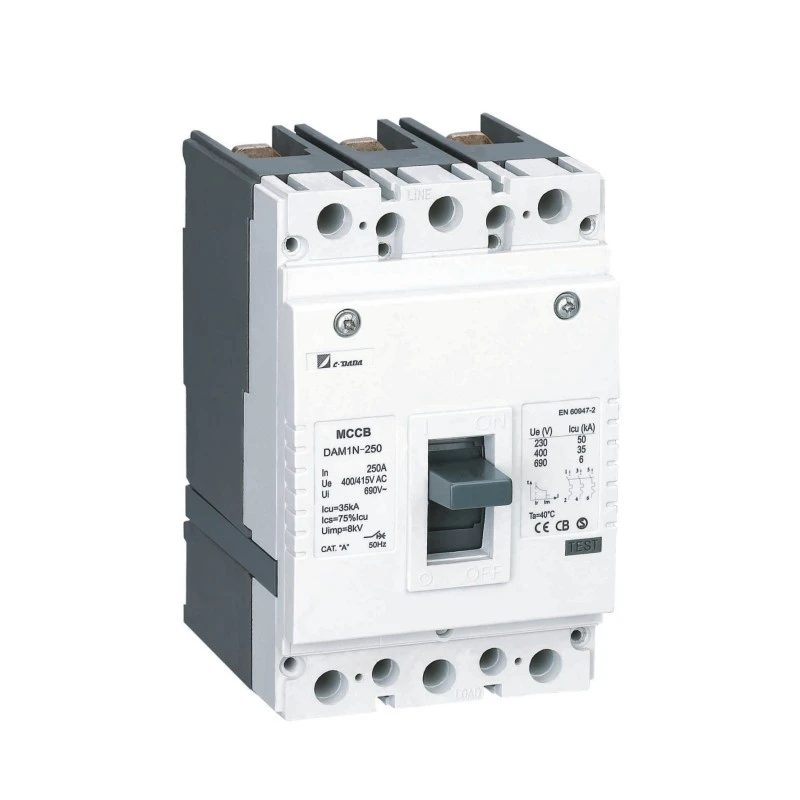

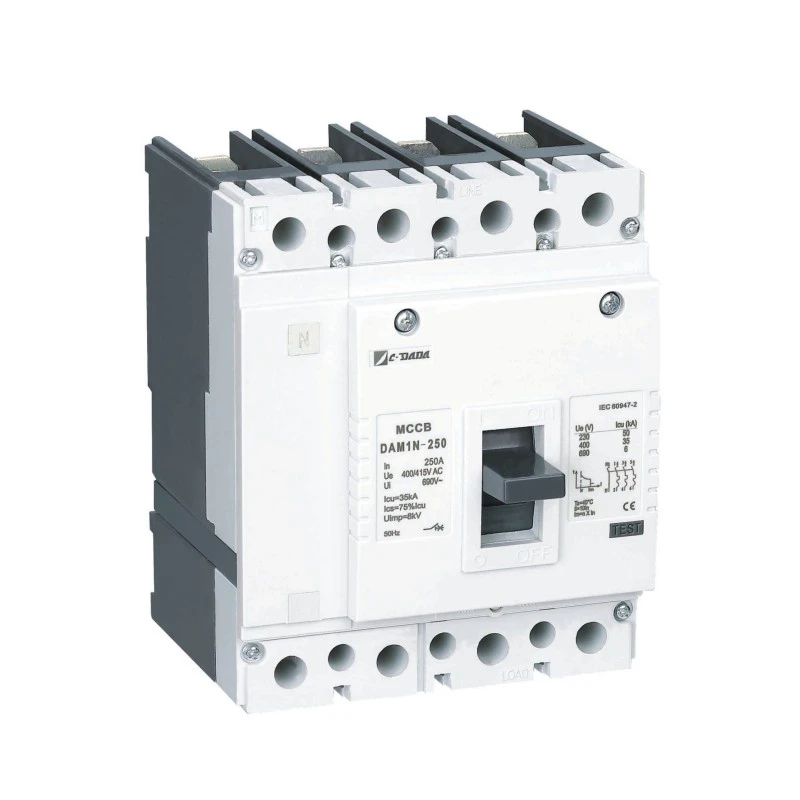

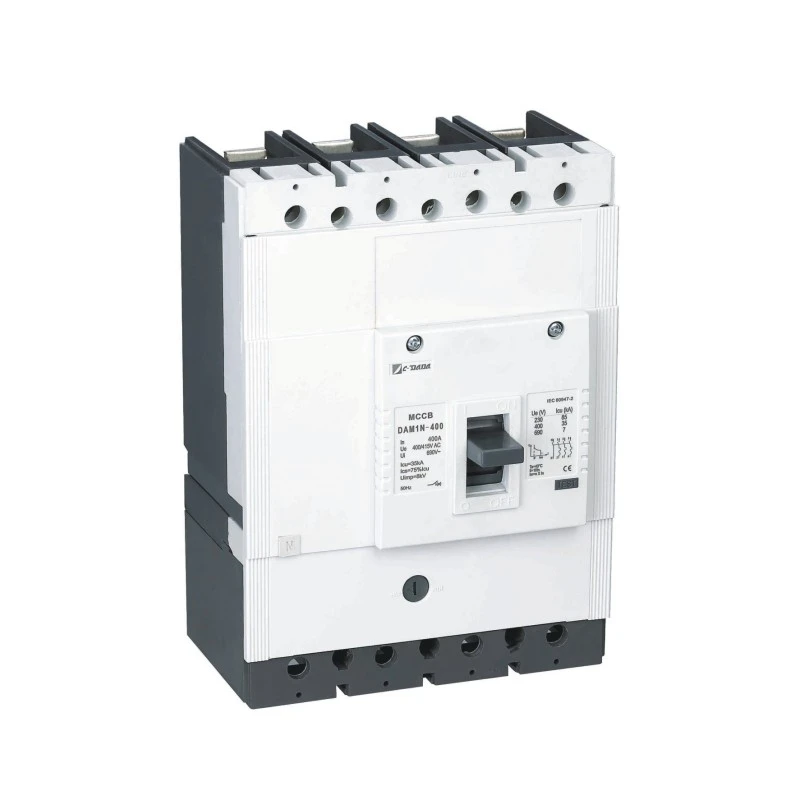

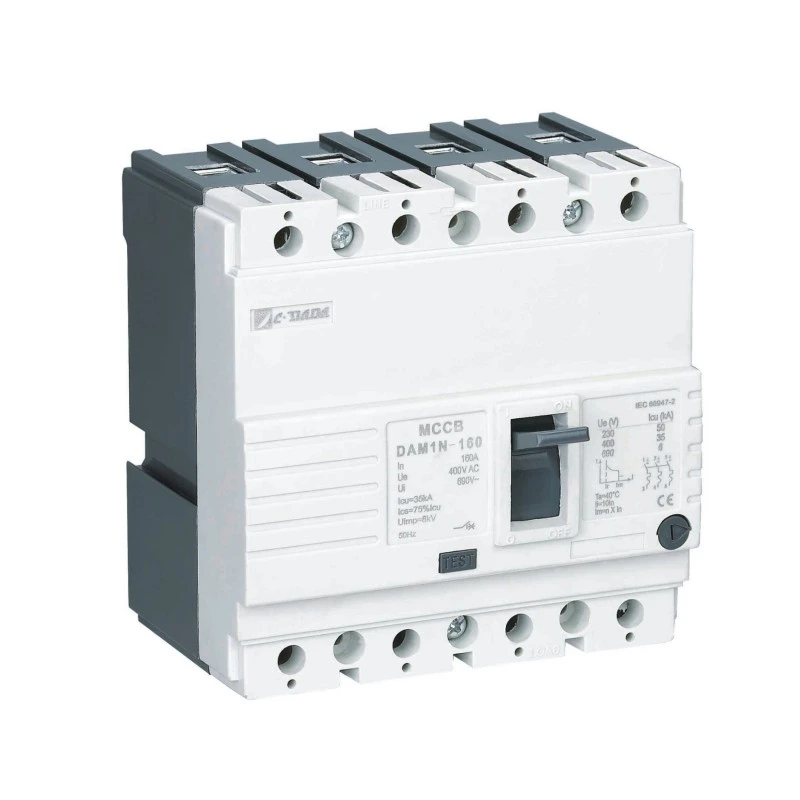

Pole: 3P / 4P

Nennspannung (Ue): 400 V / 415 V AC

Nennstrom (In): 16A – 1600A

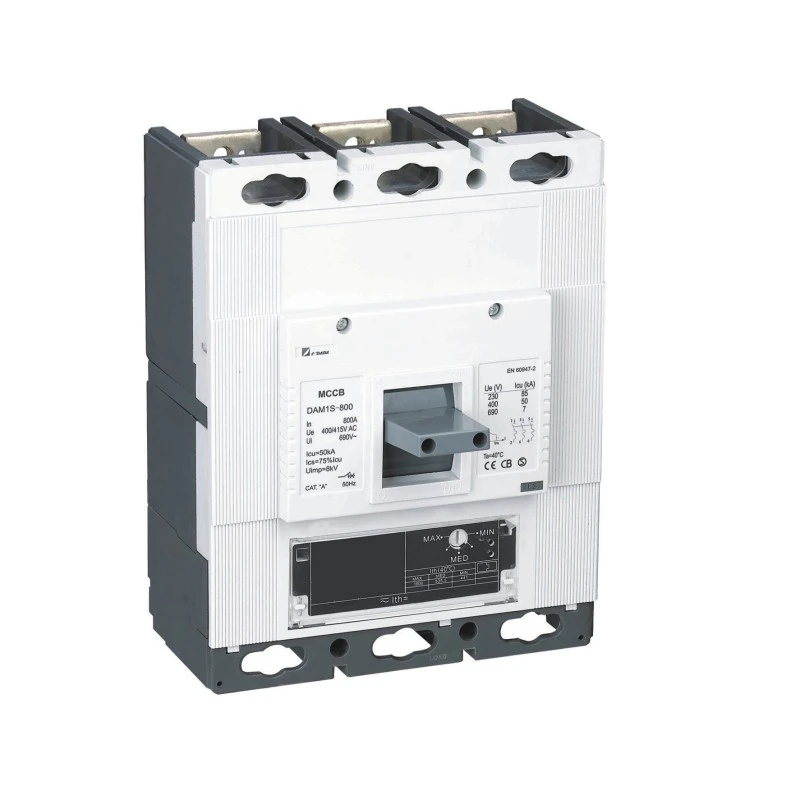

Einstellbare Temperatureinstellung: 70 % – 100 % Zoll

Zertifizierungen: ASTA, KEMA, CE, CB, SEMKO, RoHS

Rahmengrößen: 6 Rahmengrößen

Zusätzliche Funktionen: Push-to-Trip-Taste, separate Haupt- und Lichtbogenkontakte

Funktionsprinzip und Schutzmechanismus

★ Wärmeschutz (Überlastung)

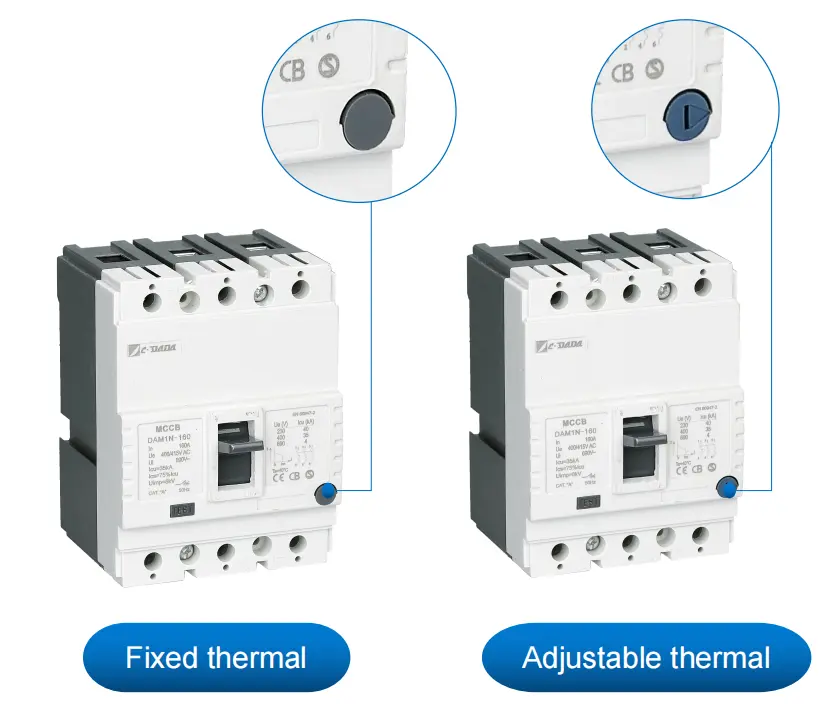

Das Thermoelement der DAM1-Serie verwendet einen Bimetallstreifen, der sich bei Erwärmung durch anhaltenden Überstrom (> Nennstrom) verbiegt. Durch Anpassen der thermischen Einstellung zwischen 70 % und 100 % von In können Benutzer die Reaktionszeit des Leistungsschalters anpassen, um störende Auslösungen zu verhindern und gleichzeitig einen wirksamen Schutz zu gewährleisten.

★ Push-to-Trip-Taste

Zu Testzwecken ermöglicht die Push-to-Trip-Taste das manuelle Auslösen des Leistungsschalters und die Überprüfung seiner Betriebsintegrität, ohne dass ein tatsächlicher Fehlerzustand herbeigeführt werden muss.

★ Separate Haupt- und Lichtbogenkontakte

Um die Haltbarkeit und Leistung zu verbessern, verfügt die DAM1-Serie über separate Haupt- und Lichtbogenkontakte. Dieses Design stellt sicher, dass die Hauptkontakte bei Hochstromereignissen geschützt sind, was die Lebensdauer des Leistungsschalters verlängert.

Anwendungsszenarien

Der thermisch einstellbare Kompaktleistungsschalter (MCCB) DAM1 ist ideal für eine Vielzahl von Anwendungen, bei denen eine präzise Steuerung des Überlastschutzes unerlässlich ist. Dazu gehören:

★ Industrieanlagen: Gewährleistung eines stabilen Betriebs in Stahlwerken, Chemieanlagen und Ölplattformen.

★ Gewerbliche Gebäude: Schutz elektrischer Systeme in Einkaufszentren, Bürogebäuden und Hotels.

★ Versorgungsunternehmen: Zuverlässige Verteilung in Umspannwerken und Stromnetzen.

★ Rechenzentren: Aufrechterhaltung der Betriebszeit kritischer IT-Infrastrukturen.

Warum CDADA wählen?

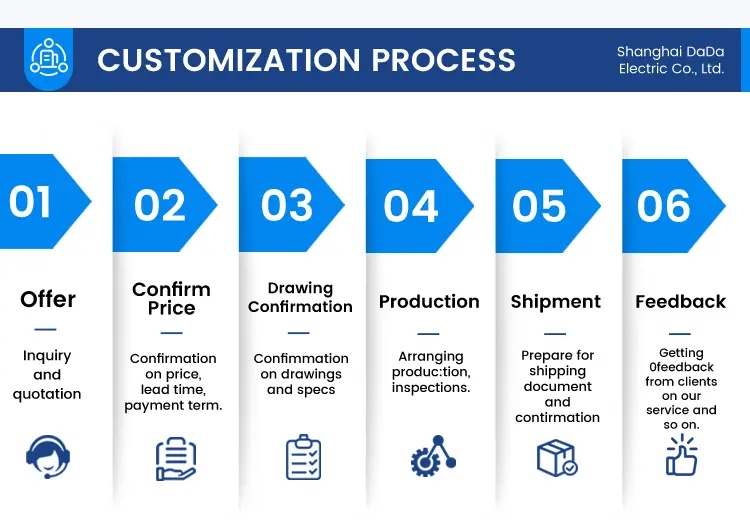

1. Wir haben ein professionelles Forschungs- und Entwicklungsteam und einen Standardentwicklungsprozess. Kann einen hervorragenden maßgeschneiderten Service bieten.

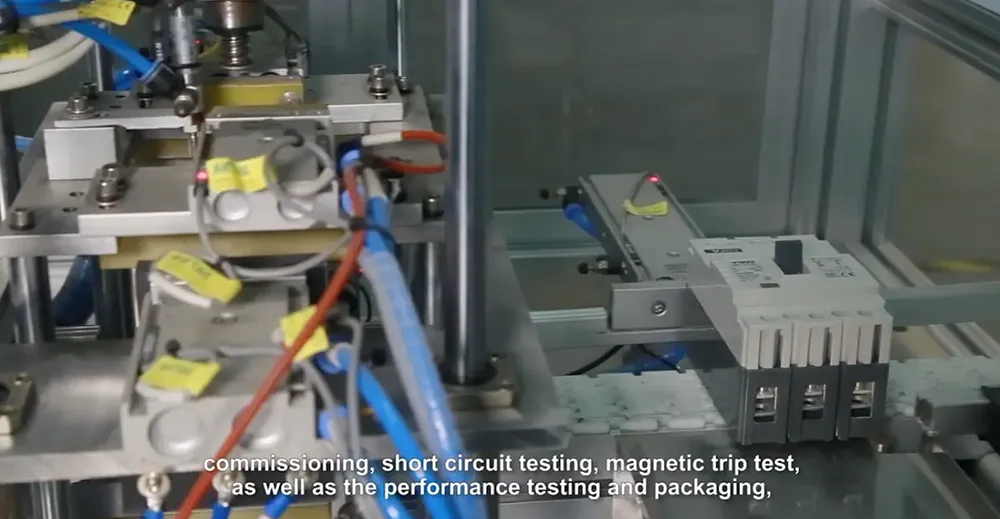

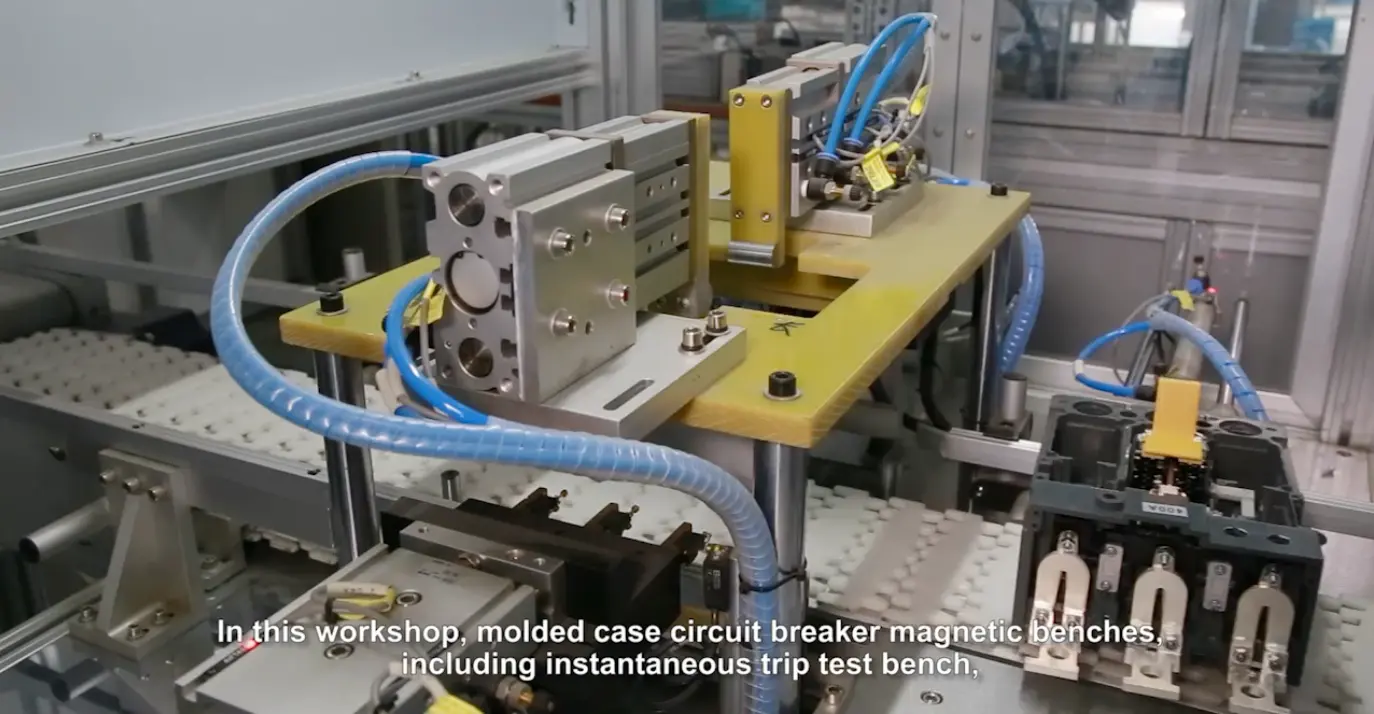

2. Wir produzieren Leistungsschalter in einer automatischen Produktionslinie. Jetzt verfügen wir über 6 automatische Produktionslinien. Und die tägliche Kapazität beträgt mehr als 1000 Stück.

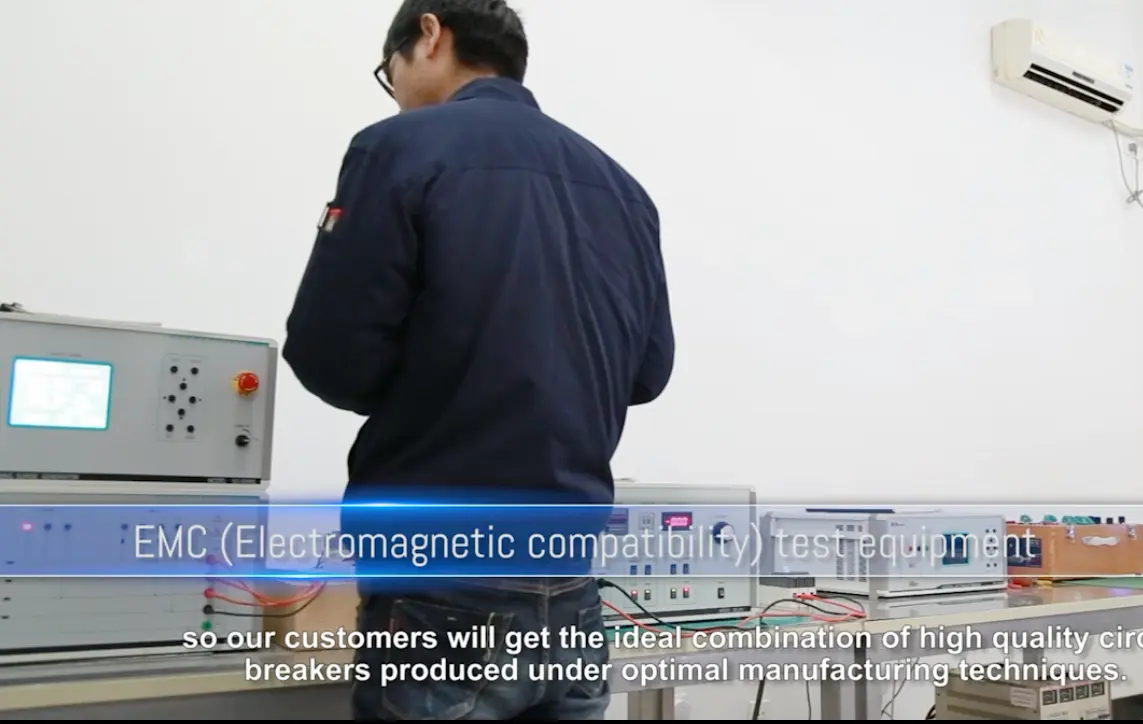

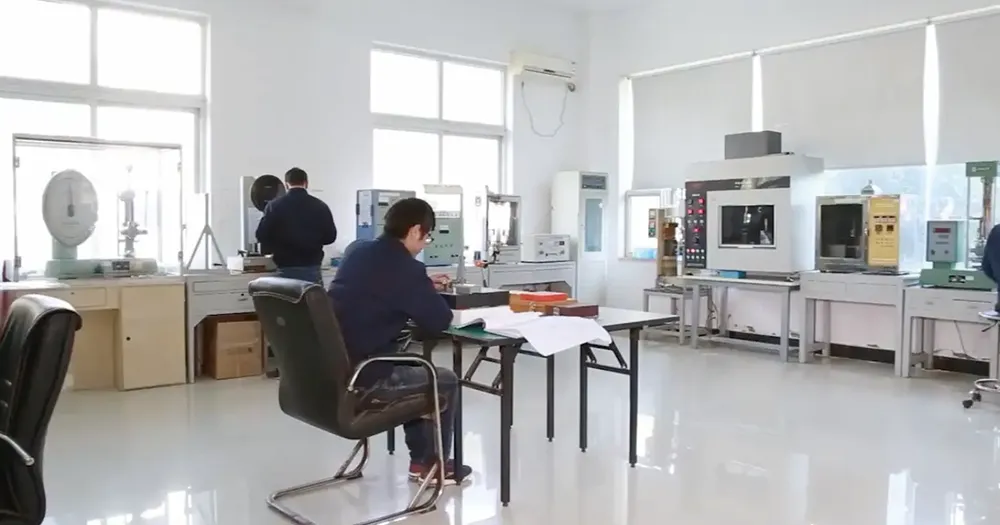

3. Wir verfügen über ein voll funktionsfähiges Labor, unser Labor kann überwacht werden, wir können in unserem Labor thermische Belastung, Magnet- und Auslösegrenzen, Lebensdauer des Mechanismus und EMV durchführen.

4. Nachdem ich CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC global erhalten habe

FAQs

F1: Was ist der einstellbare Temperatureinstellungsbereich für den DAM1 MCCB?

A1: Die thermische Einstellung der DAM1-Serie kann zwischen 70 % und 100 % von In eingestellt werden, was eine präzise Steuerung des Überlastschutzes ermöglicht.

F2: Kann der thermisch einstellbare Kompaktleistungsschalter DAM1 sowohl in 3-poligen als auch in 4-poligen Konfigurationen verwendet werden?

A2: Ja, die DAM1-Serie ist sowohl in 3P- als auch in 4P-Konfigurationen erhältlich und eignet sich somit für verschiedene Anwendungen.

F3: Verfügt der DAM1 MCCB über zusätzliche Funktionen für Tests oder Wartung?

A3: Ja, die DAM1-Serie verfügt über eine Auslösetaste zum einfachen Testen und Überprüfen der Funktionalität des Leistungsschalters, ohne einen Fehlerzustand auszulösen.

F4: Wie geht der MCCB DAM1 mit Kurzschlüssen um?

A4: Die DAM1-Serie verfügt über einen magnetischen Auslösemechanismus, der einen sofortigen Schutz vor Kurzschlüssen bietet und so eine schnelle Abschaltung von Fehlerströmen gewährleistet.

F5: Gibt es Zubehör für den DAM1 MCCB?

A5: Ja, es ist eine breite Palette an Zubehör erhältlich, darunter Alarmkontakte, Hilfskontakte, Unterspannungsauslöser und elektrische Betätigungsmechanismen, die die Flexibilität und Funktionalität des Leistungsschalters verbessern.
