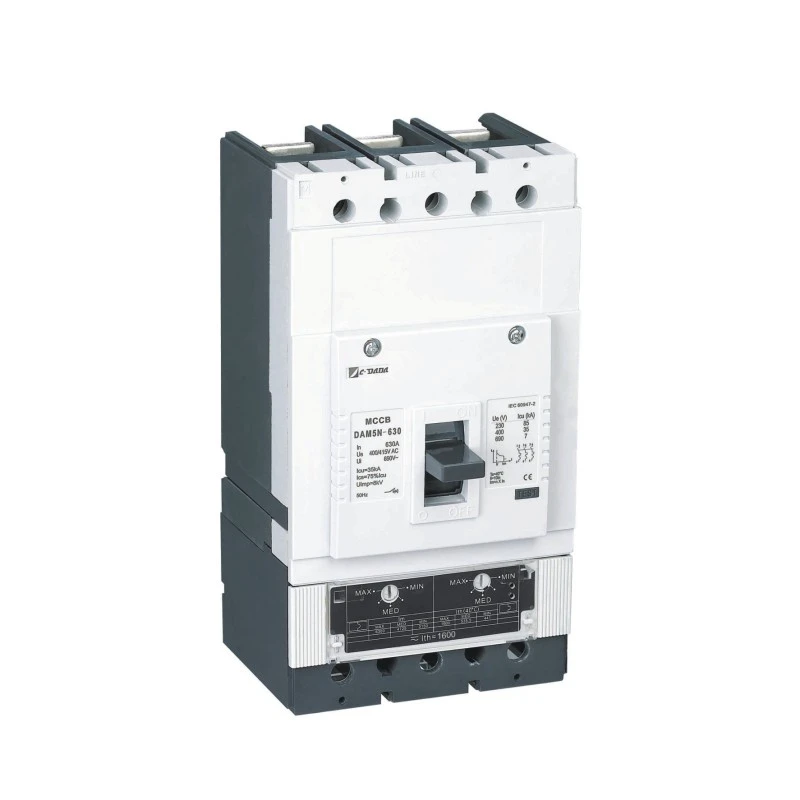

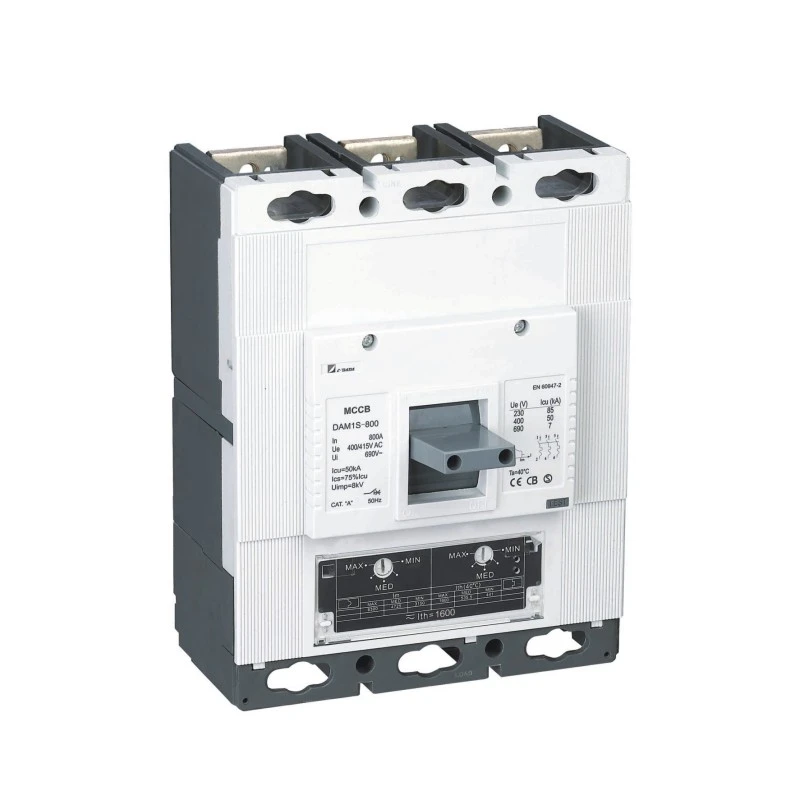

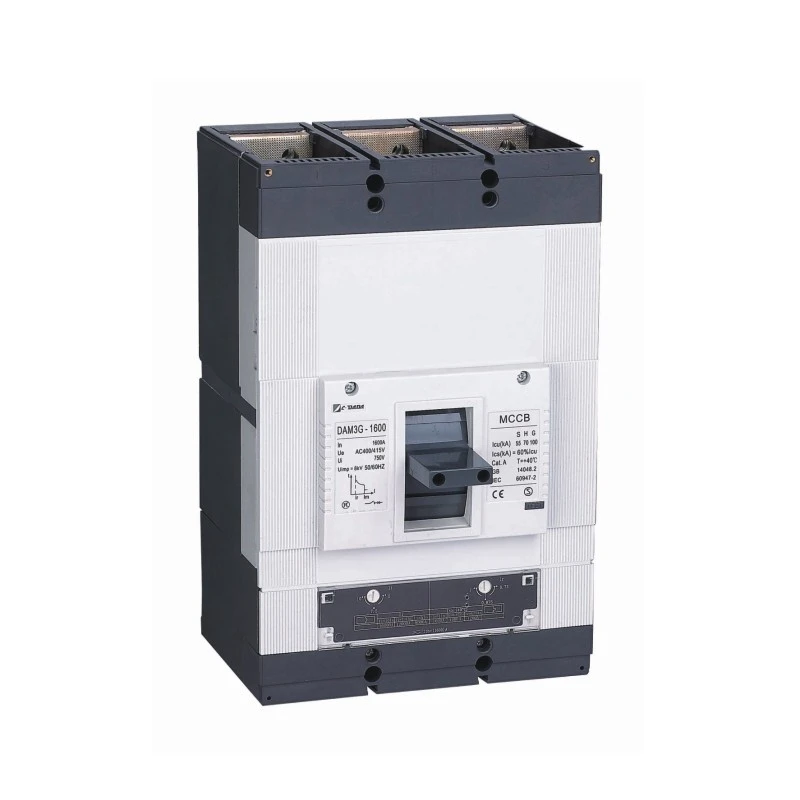

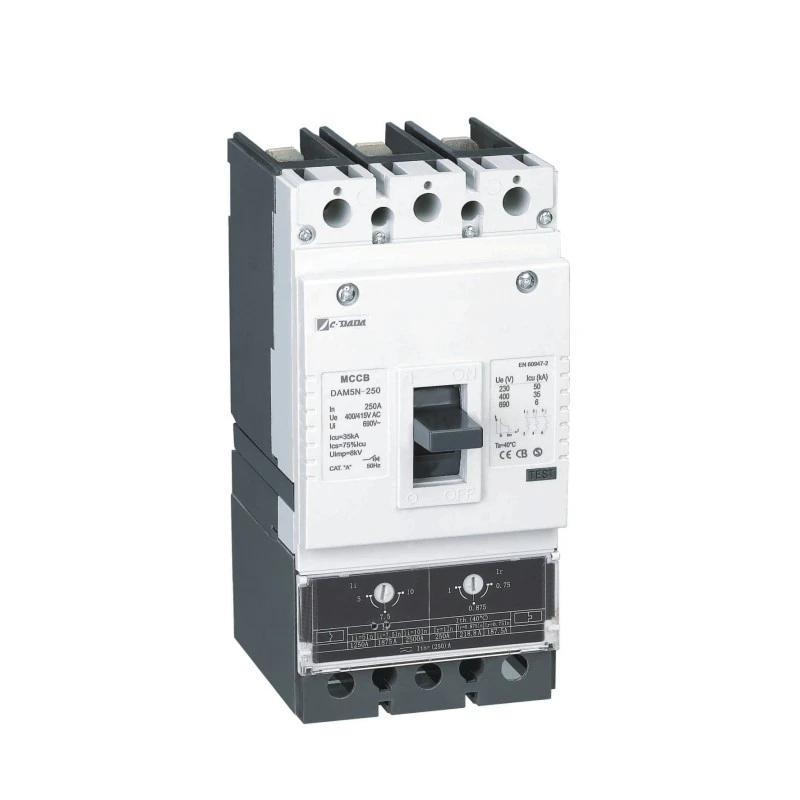

Thermisch-magnetisch einstellbarer MCCB

Der thermisch-magnetisch einstellbare MCCB der CDADA DAM1-Serie wurde von Shanghai DADA Electric, einem zuverlässigen Lieferanten, entwickelt und bietet vollständig anpassbaren Überlast- und Kurzschlussschutz für anspruchsvolle Niederspannungsanwendungen. Dieser 3P/4P-Leistungsschalter ist für bis zu 1600 A bei 400 V/415 V ausgelegt und verfügt über eine unabhängige Einstellung der thermischen (70–100 % In) und magnetischen (5–10 × In) Auslöseschwellen, was eine optimale Koordination in komplexen Verteilungssystemen ermöglicht.

Es ist nach CE, CB, ASTA, KEMA, SEMKO und RoHS zertifiziert und erfüllt globale Sicherheits- und Umweltstandards – was es ideal für OEMs, Auftragnehmer und Systemintegratoren weltweit macht.

Vorteile

★ Großer Bereich: 160 A bis 1600 A (AC)

★ Kompakte Abmessungen

★ Einstellbare Temperatureinstellung (70–100 %).

★ Einstellbare magnetische Einstellung (5–10 Mal).

★ Bereitstellung einer Push-to-Trip-Taste.

★ Getrennte Haupt- und Lichtbogenkontakte

★ Große Auswahl an Zubehör.

Wichtige Spezifikationen

Modell: DAM1-Serie – Thermisch-magnetisch einstellbarer MCCB

Typ: Kompaktleistungsschalter (MCCB)

Pole: 3P / 4P

Nennspannung (Ue): 400 V / 415 V AC

Nennstrombereich: 160 A – 1600 A

Thermische Anpassung: 70 % – 100 % von In (Überlastschutz)

Magnetische Einstellung: 5× – 10× In (Kurzschluss-Sofortauslösung)

Zertifizierungen: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO-Test (O:Öffnen-Manöver,CO:Schließen-Öffnen-Manöver,t:Wartedauer)

● Ics:O-t-CO-t-CO-Test (O:Öffnungsmanöver, CO:Schließ-Öffnungsmanöver, t:Wartedauer)

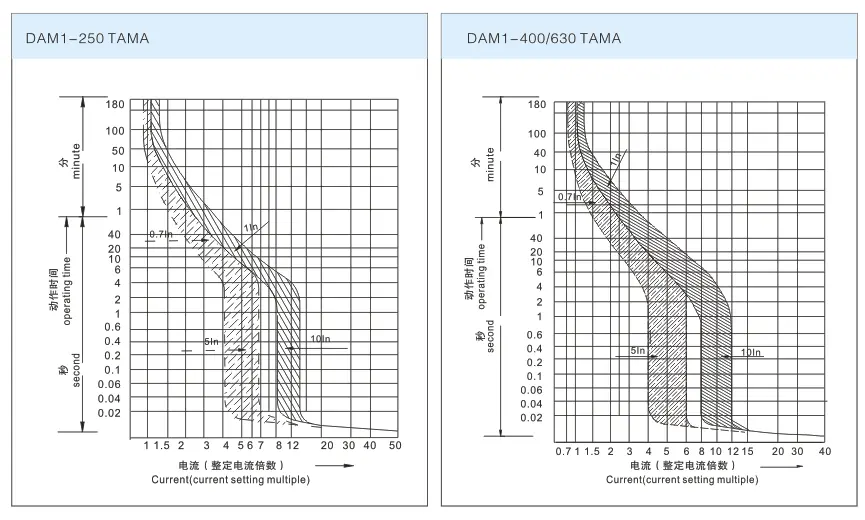

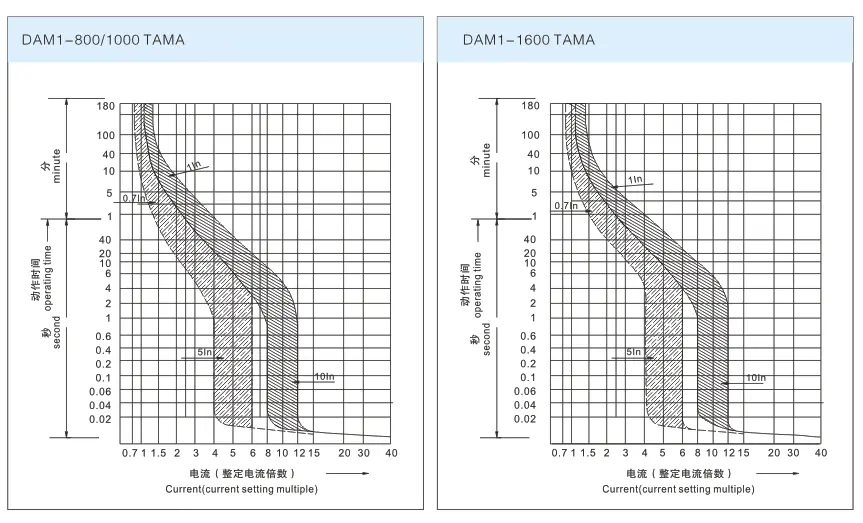

Kennlinie für TAMA MCCB.

Warum CDADA wählen?

★ Präzisionstechnik
Im Gegensatz zu Standard-MCCBs mit festen Auslösekurven ermöglicht das thermomagnetisch einstellbare Design von CDADA Ingenieuren die Feinabstimmung des Schutzes an Kabelnennwerte und nachgeschaltete Geräte – wodurch störende Auslösungen reduziert und die Systemselektivität verbessert werden.

★ Globale Compliance, lokaler Support
Mit den Zertifizierungen ASTA (Großbritannien), KEMA (Niederlande), CE (EU), CB (weltweit) und RoHS werden CDADA-Produkte in über 60 Ländern akzeptiert – unterstützt durch den reaktionsschnellen technischen Support aus Shanghai.

★ Guter Materialvorteil

Wir verfügen über ein strenges Managementsystem für Lieferanten und Rohstoffe. Für Leistungsschalter wählen wir in der Regel Materialien bester Qualität.

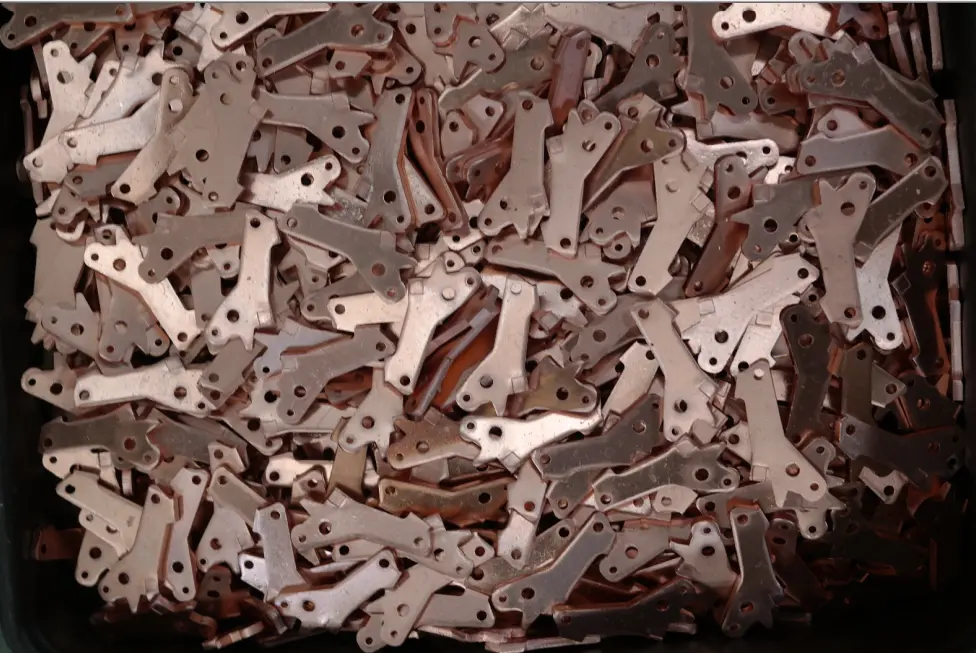

1) Kupfer verwendet T2>99,9 %,

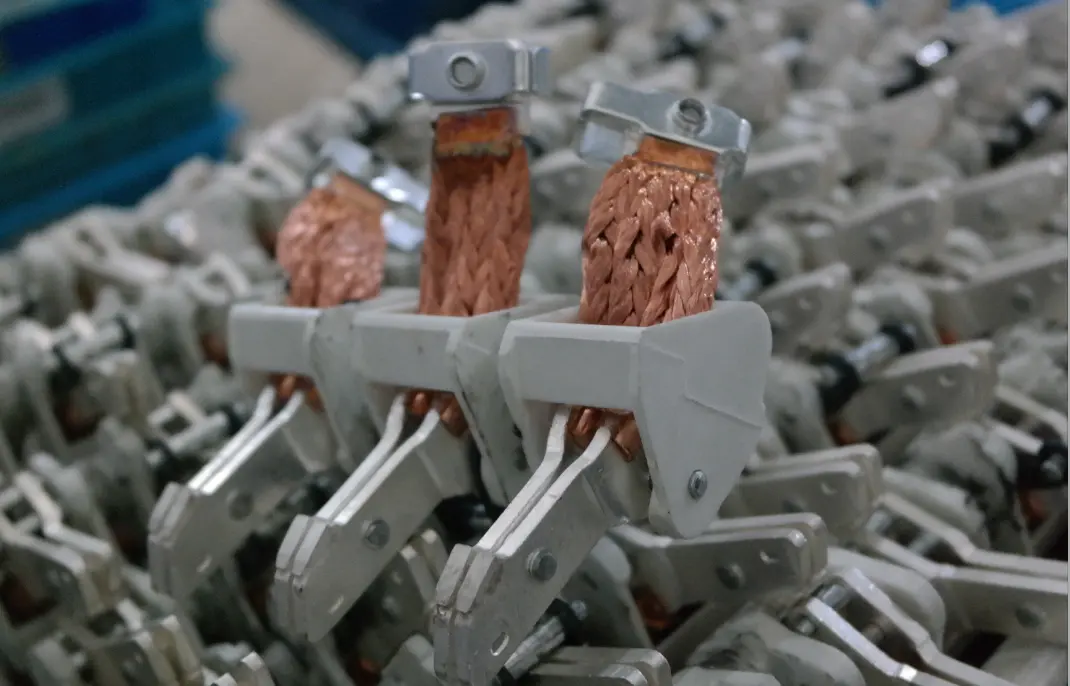

2) Silberkontakt (beweglicher Punkt: 50 %, stationärer Punkt: 85 %),

3) Der Mittelschaft verwendete BMC-1 ((Glasfaser: 25 %, höchstes Harz, höchste Intensität).

4) Abdeckung und Körper BMC (Glasfaser: 22 %, höheres Harz, höhere Intensität)

★ OEM- und Nachrüstfreundlich
Kompakte Abmessungen ermöglichen den direkten Austausch älterer Leistungsschalter ohne Neukonstruktion der Schalttafel. Modulares Zubehör vereinfacht zukünftige Upgrades.

✅ Kosteneffizienter Schutz
Durch die Einstellbarkeit entfällt die Notwendigkeit, mehrere Leistungsschalter mit fester Leistung auf Lager zu halten – eine CDADA DAM1-Einheit deckt mehrere Lastszenarien ab.

Typische Anwendungen

★ Industrielle Motorkontrollzentren (MCCs) – Passen Sie den Anlaufstrom des Motors an, ohne auszulösen

★ PDU-Panels für Rechenzentren – Abstimmung mit IT-Lastprofilen

★ Erneuerbare Energiesysteme – Anpassung an variable Solar-/Windleistungsbedingungen

★ Marine- und Offshore-Plattformen – Zuverlässiger Betrieb in rauen Umgebungen

★ Umspannwerke für gewerbliche Gebäude – Optimieren Sie den Schutz für HVAC, Aufzüge und Beleuchtung

Häufig gestellte Fragen (FAQ)

F1: Was bedeutet „thermisch-magnetisch einstellbar“ beim DAM1 MCCB?

A1: Dies bedeutet, dass sowohl die Auslöseschwellen für Überlast (thermisch) als auch für Kurzschluss (magnetisch) manuell angepasst werden können:

● Thermisch: 70 %–100 % des Nennstroms (In)

● Magnetisch: 5 bis 10 Mal Dies ermöglicht individuelle Schutzkurven für Ihre spezifische Anwendung.

F2: Ist der thermomagnetische 250-A-MCCB in der 3P-Konfiguration erhältlich?

A2: Ja – alle einstellbaren DAM1-Modelle von 160 A bis 1600 A sind in 3P- und 4P-Versionen erhältlich.

F3: Wie passe ich die Reiseeinstellungen an?

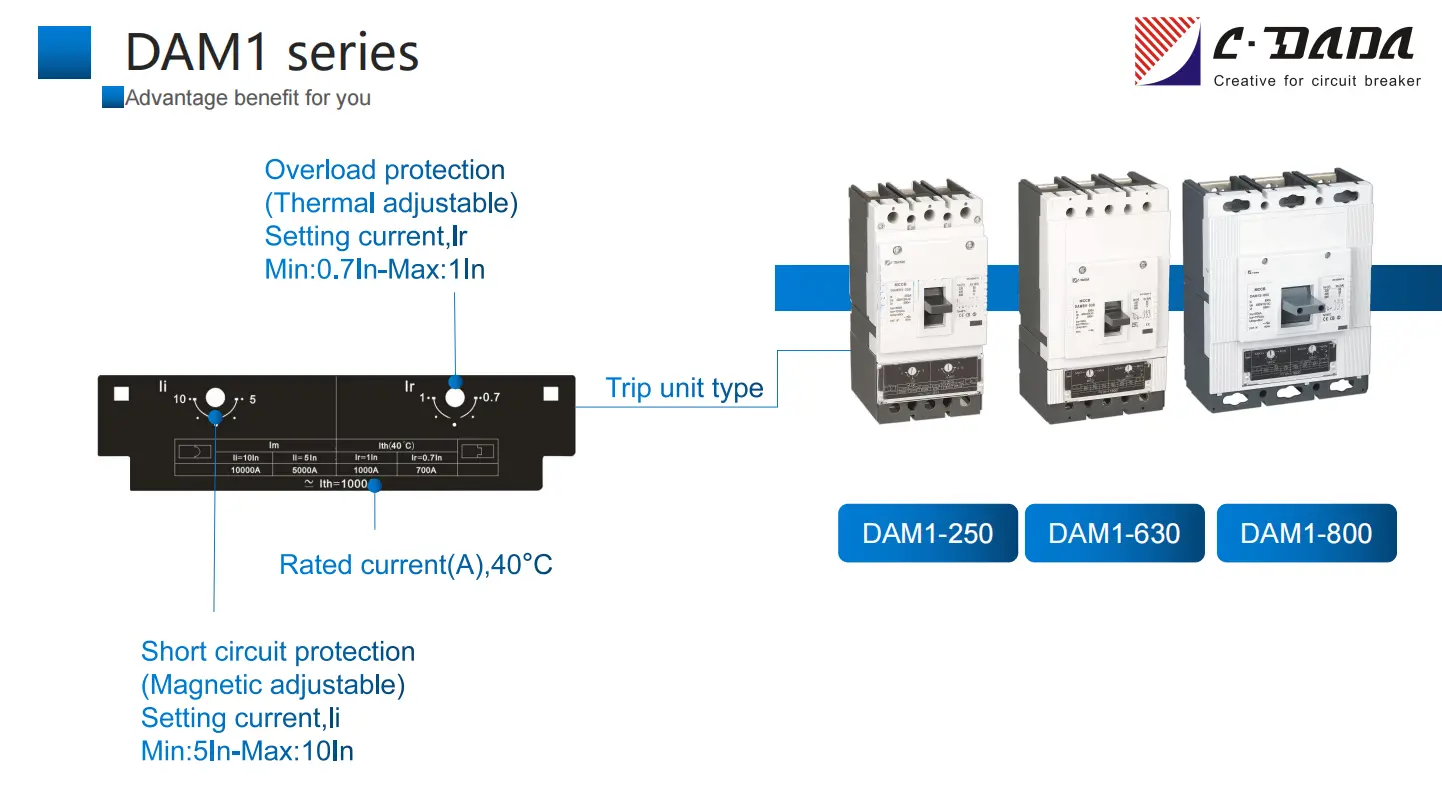

A3: Verwenden Sie die beiden externen Drehregler oder Schraubenschlitze an der Frontplatte: einen für thermisch (mit „Ir“ beschriftet), einen für magnetisch (mit „Im“ beschriftet). Keine Demontage erforderlich.

F4: Kann ich den Leistungsschalter testen, ohne einen echten Fehler zu verursachen?

A4: Ja – der eingebaute Push-to-Trip-Knopf simuliert einen Auslösezustand zur Funktionsüberprüfung während der Wartung.

F5: Warum sollte man sich für CDADA gegenüber anderen chinesischen MCCB-Marken entscheiden?

A5: CDADA zeichnet sich aus durch:

● Echte Dual-Einstellbarkeit (viele Wettbewerber bieten nur thermische Anpassung an)

● Internationale Zertifizierungen (nicht nur CCC)

● Konsequente Qualitätskontrolle (ISO 9001 zertifiziertes Werk)

● Technische Dokumentation in Englisch für globale Projekte
