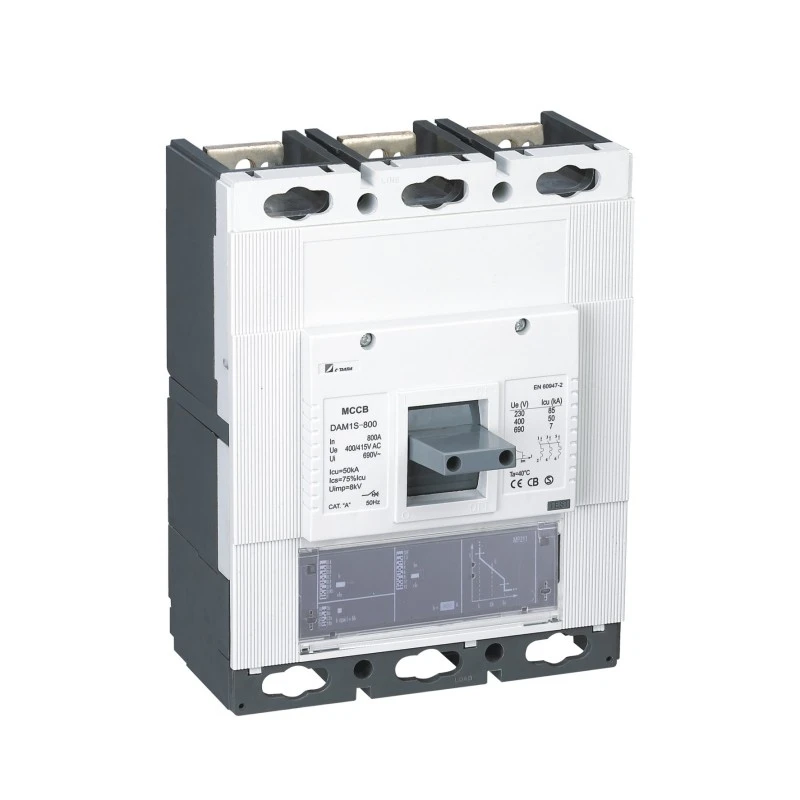

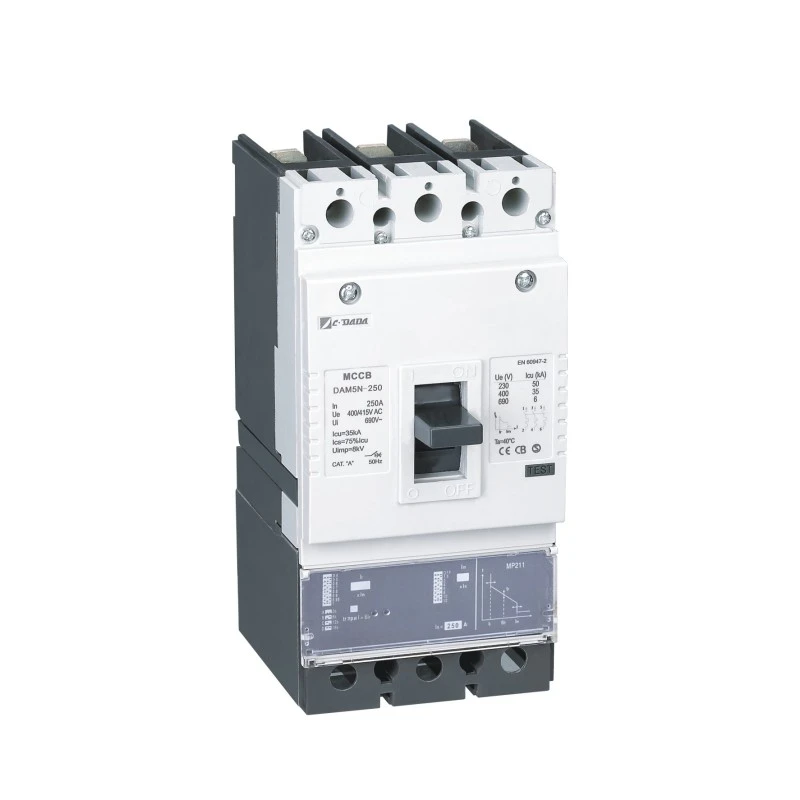

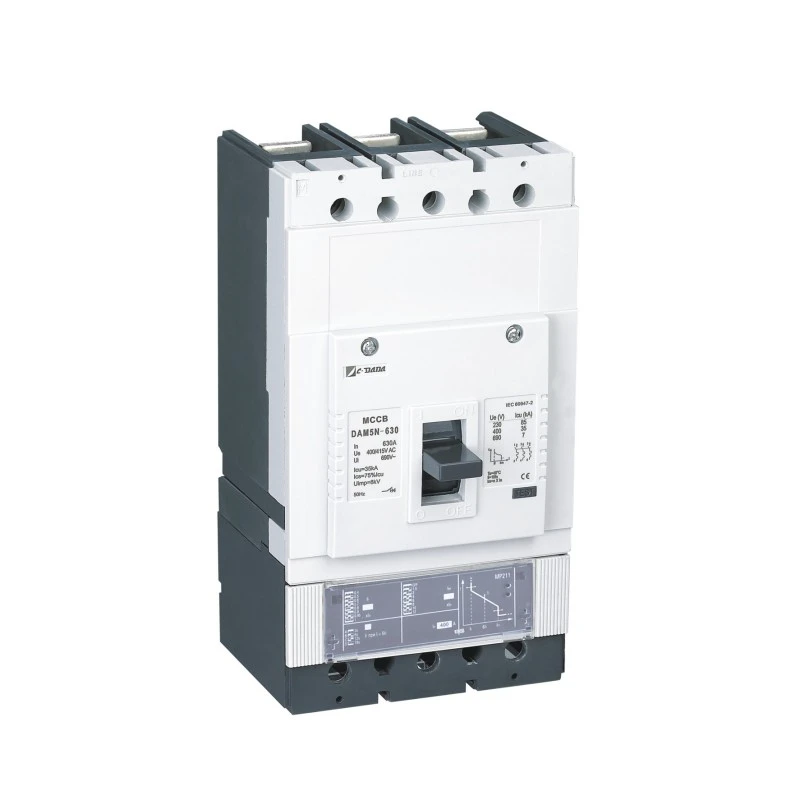

Elektronischer Kompaktleistungsschalter

Für moderne Stromversorgungssysteme, die Präzision, Intelligenz und Zuverlässigkeit erfordern, ist der elektronische Kompaktleistungsschalter von Shanghai DADA Electric CO., LTD. setzt einen neuen Standard im Niederspannungsschutz. Im Gegensatz zu herkömmlichen thermisch-magnetischen Leistungsschaltern verwendet dieser intelligente MCCB eine elektronische Auslöseeinheit auf Mikroprozessorbasis, um einen hochpräzisen, programmierbaren Überstromschutz zu bieten – unempfindlich gegenüber Schwankungen der Umgebungstemperatur.

Mit einstellbaren Einstellungen von 40 % bis 100 % In (thermisch) und 1,5× bis 12× In (magnetisch) bietet es unübertroffene Flexibilität für komplexe Koordination in Rechenzentren, Industrieanlagen, Krankenhäusern und Systemen für erneuerbare Energien. Mit einer Nennleistung von 100 A bis 1600 A bei 400 V/415 V kombiniert es kompaktes Design mit erweiterter Funktionalität – und umfasst eine ausfallsichere Direktauslösung bei extremen Fehlern, selbst wenn die Elektronik ausfällt.

Wichtige Spezifikationen

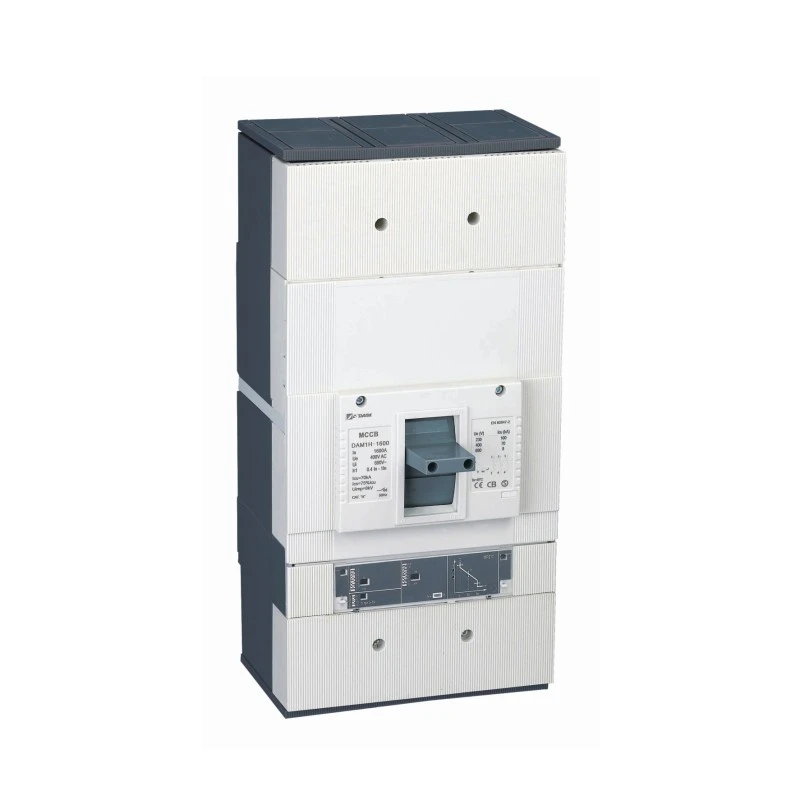

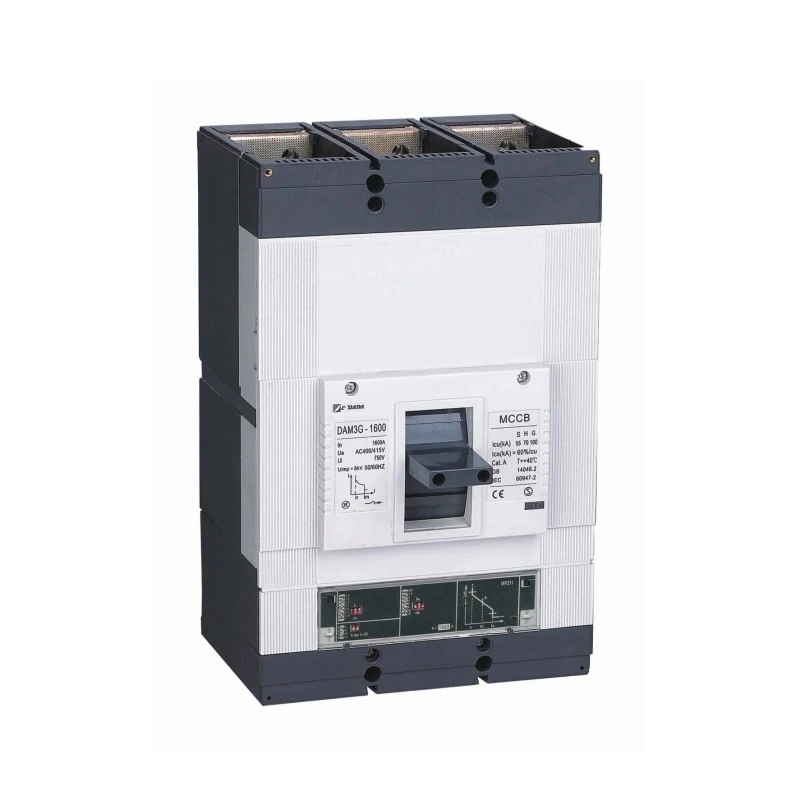

Modell: CDADA DAM2 / DE-Serie (elektronischer Kompakt-Leistungsschalter)

Typ: Elektronischer Kompaktleistungsschalter

Pole: 3P / 4P

Nennspannung (Ue): 400 V / 415 V AC

Nennstrom (In): 100 A – 1600 A

Auslöseeinheit: Elektronische Auslösung auf Mikroprozessorbasis

Thermische Anpassung (Ir): 40 % – 100 % von In

Magnetische Anpassung (Im): 1,5× – 12× Zoll

Vorteile

★ Großer Bereich: 100 A bis 1600 A (Wechselstrom)

★ Kompakte Abmessungen

★ Einstellbare Temperatureinstellung (40–100 %).

★ Einstellbare magnetische Einstellung (1,5-12-fach) Zoll.

★ Bereitstellung einer Push-to-Trip-Taste.

★ Getrennte Haupt- und Lichtbogenkontakte

★ Große Auswahl an Zubehör.

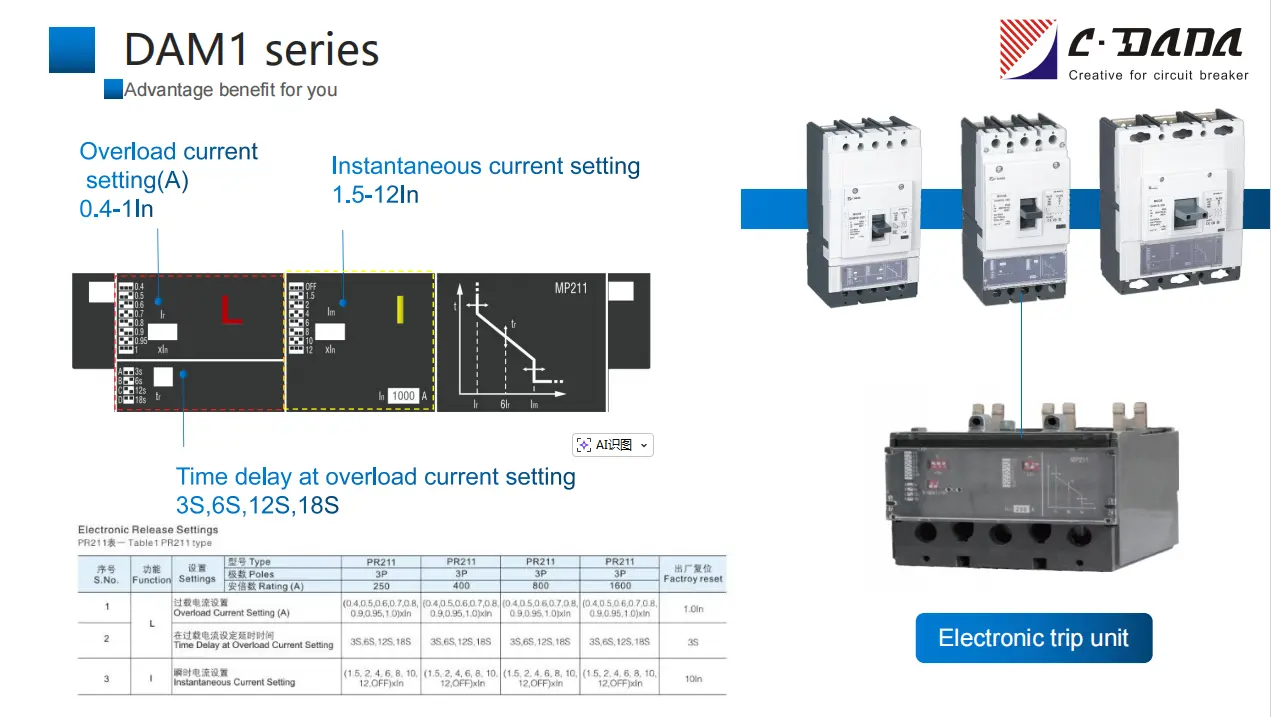

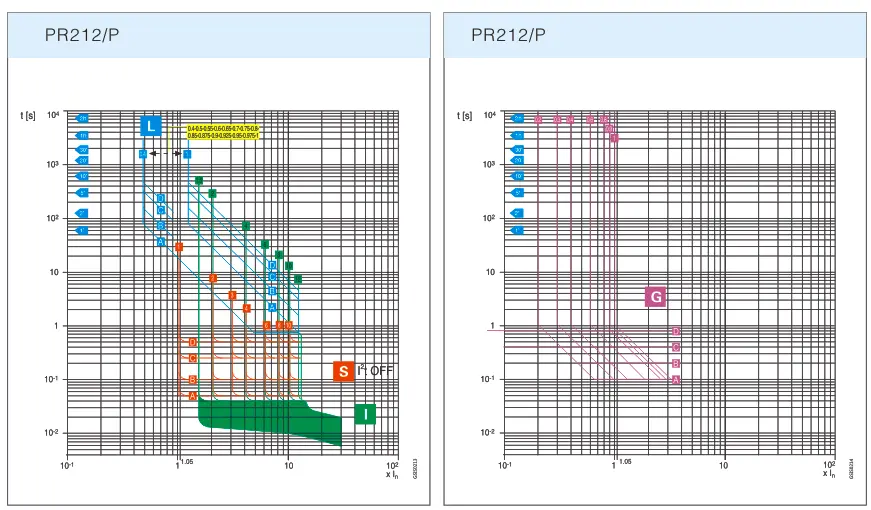

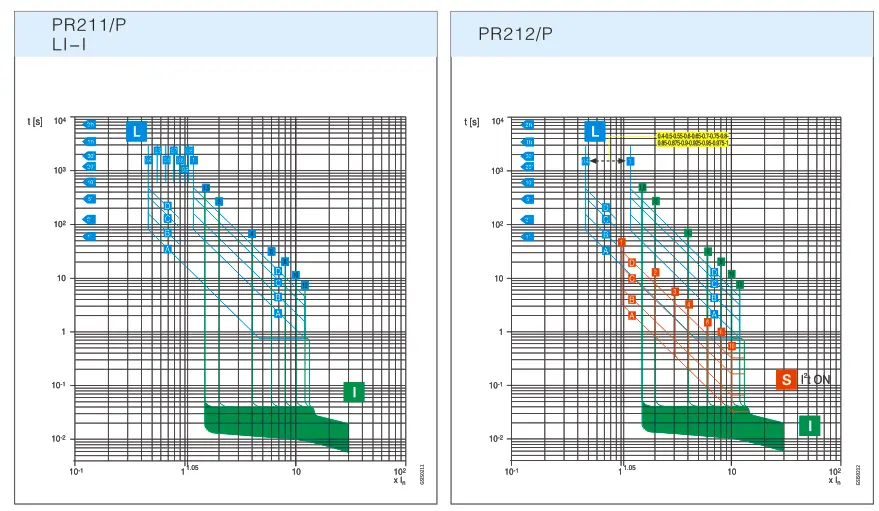

Kennlinie der elektronischen Auslösung

Elektrische Parameter

Tabelle 1 Typ PR211

S.Nr.

Funktion

Einstellungen

Typ

PR211

PR211

PR211

PR211

Werksreset

Polen

3P

3P

3P

3P

Bewertung (A)

250

400

800

1600

1

L

Überlaststromeinstellung (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 Zoll

2

Zeitverzögerung bei Überlaststromeinstellung

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Momentanstromeinstellung

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

10 Zoll

Tabelle 2 Typ PR212

S.Nr.

Funktion

Einstellungen

Typ

PR212

PR212

PR212

PR212

Werksreset

Polen

3P

3P

3P

3P

Bewertung (A)

250

400/630

800

1600

1

L

Überlaststromeinstellung (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 Zoll

2

Zeitverzögerung bei Überlaststromeinstellung

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Einstellung des Kurzschlussstroms (A)

(1, 2, 3, 4, 6, 8, 10，AUS)xIn

(1, 2, 3, 4, 6, 8, 10, AUS)xIn

(1, 2, 3, 4, 6, 8, 10, AUS)xIn

(1, 2, 3, 4, 6, 8, 10, AUS)xIn

6 Zoll

4

Zeitverzögerung bei Kurzschlussstromeinstellung

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Momentanstromeinstellung

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

(1,5, 2, 4, 6, 8, 10, 12, AUS)xIn

10 Zoll

6

G

Einstellung des Erdschlussstroms (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, AUS)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, AUS)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, AUS)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, AUS)xIn

1,0 Zoll

7

Zeitverzögerung bei Erdschlusseinstellung

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

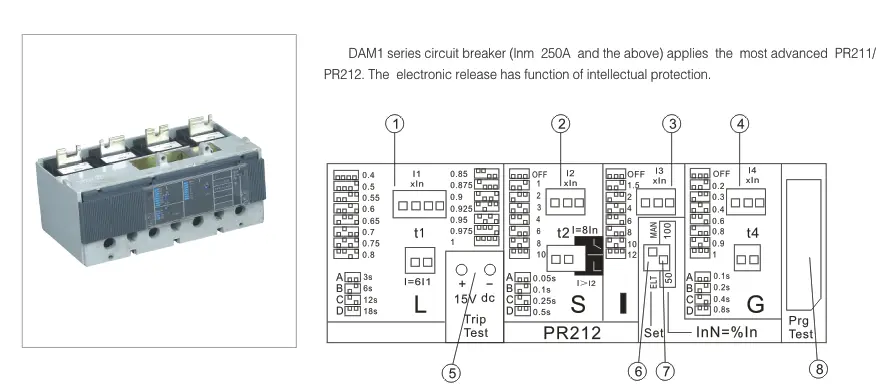

Auswahl elektrischer oder elektronischer Parametersätze

Funktion SET (Umschaltung ELT/MAN)

9

Wird zum Einstellen der Parameter des DIP-Schalters der Nulllinie verwendet

InN=%In,Schalter 50/100

10

Buchse für Anschlussmessgerät

Einbausteckdose

Warum sollten Sie sich für CDADA Electronic MCCB entscheiden?

★ Echte Intelligenz, nicht nur Automatisierung
Der Mikroprozessor analysiert kontinuierlich die Stromwellenformen und ermöglicht so einen präzisen stromabhängigen, verzögerungsfreien und unverzögerten Schutz – ohne Drift aufgrund von Hitze oder Alterung.

★ Ausfallsicheres Design
Selbst wenn der elektronische Schaltkreis ausfällt, sorgt eine direkte elektromagnetische Verriegelung dafür, dass der Leistungsschalter bei schweren Kurzschlüssen auslöst – und erfüllt damit die Sicherheitsredundanzanforderungen der IEC 60947-2.

★ Überlegene Koordination
Ultraweite Einstellbereiche (40–100 % Ir, 1,5–12× Im) ermöglichen eine perfekte Koordination mit vor-/nachgeschalteten Geräten und minimieren so Ausfallzonen.

★ Zukunftssichere Infrastruktur
Kompatibel mit optionalen Kommunikationsmodulen (Modbus RTU, Profibus) zur Integration in Gebäudemanagementsysteme (BMS) oder Smart Grids.

★ Globale Qualität, wettbewerbsfähiger Preis
Hergestellt nach ISO 9001 in Shanghai, mit internationalen Zertifizierungen – bietet Leistung auf europäischem Niveau bei asiatischer Kosteneffizienz.

★ Wir verfügen über ein engagiertes Team von 15 Ingenieuren, die sich auf Produktentwicklung, -verbesserung und -anpassung konzentrieren.

Ideale Anwendungen

Rechenzentren: Verhindern Sie kaskadierende Ausfälle durch präzise selektive Auslösung

Krankenhäuser: Sorgen Sie für eine unterbrechungsfreie Stromversorgung lebenserhaltender Systeme

Industrielle Automatisierung: Koordinierung mit VFDs, Softstartern und Robotik

Solar-/Windparks: Anpassung an variable Erzeugungsprofile

Intelligente Gewerbegebäude: Ermöglichen Sie die Energieüberwachung ohne zusätzliche Zähler

Häufig gestellte Fragen (FAQ)

F1: Was unterscheidet einen elektronischen MCCB von einem thermisch-magnetischen?

A1: Elektronische Kompaktleistungsschalter verwenden einen Mikroprozessor, um den Strom zu analysieren und Auslösungen mit hoher Präzision auszulösen. Sie werden nicht von der Umgebungstemperatur beeinflusst, bieten größere Einstellbereiche und können Lastdaten protokollieren – im Gegensatz zu thermisch-magnetischen Typen auf Bimetall-/Magnetbasis.

F2: Ist der elektronische 1600-A-MCCB in einer 4-poligen Konfiguration erhältlich?

A2: Ja – alle elektronischen MCCBs von CDADA von 250 A bis 1600 A sind sowohl in 3P- als auch in 4P-Versionen erhältlich.

F3: Was passiert, wenn der elektronische Auslöser während eines Kurzschlusses ausfällt?

A3: Der Leistungsschalter verfügt über eine mechanische Sicherung: Bei extremen Fehlerströmen (>12×In) löst eine Magnetverriegelung die direkte Öffnung aus – was die Sicherheit auch dann gewährleistet, wenn die Elektronik offline ist.

F4: Kann ich aktuelle Werte in Echtzeit überwachen?

A4: Ja – die elektronische Auslöseeinheit zeigt den Momentan-, Maximal-, Minimal- und Durchschnittsstrom über wählbare Zeitfenster (z. B. 24 Stunden) an, was für das Energiemanagement nützlich ist.

F5: Warum sollten Sie sich für CDADA gegenüber anderen intelligenten MCCB-Marken entscheiden?

A5: CDADA bietet:

● Echte Dual-Range-Einstellbarkeit (viele Wettbewerber begrenzen Im auf ≤10×)

● Ausfallsichere mechanische Sicherung (nicht alle „elektronischen“ MCCBs verfügen darüber)

● Kompakte Größe – passt ohne Modifikation auf ältere Panels

● Starkes globales Zertifizierungsportfolio (ASTA, KEMA, CE)

● OEM-freundliche Preisgestaltung mit technischem Support auf Englisch
