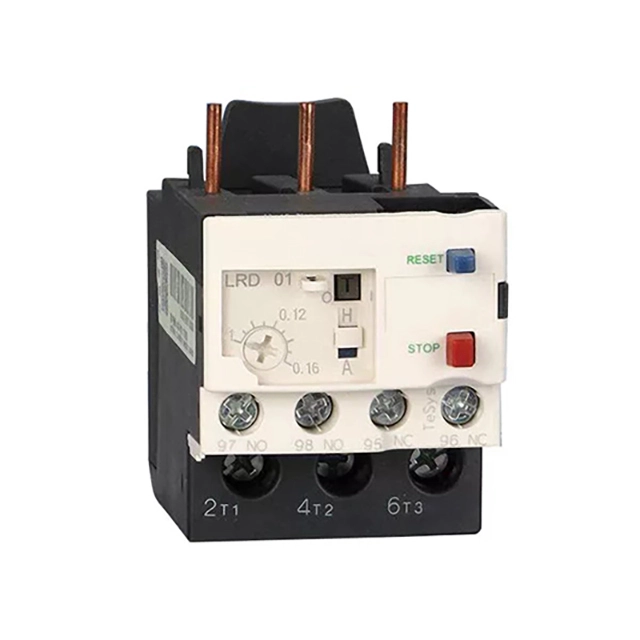

LRD thermisches Überlastrelais

Schützen Sie Ihre Motoren vor kostspieligen Schäden mit dem thermischen Überlastrelais CDADA LRD. Wir sind ein professioneller Lieferant, der Produkte für zuverlässigen, intelligenten Motorschutz in industriellen und kommerziellen Anwendungen anbieten kann. Das LRD-Relais ist für die nahtlose Zusammenarbeit mit CDADA-Schützen der D-Serie (D09–D95) konzipiert und bietet umfassenden Schutz gegen:

● Überlastungen

● Phasenausfall (Phasenverlust)

● Zu lange Startzeiten

● Längeres Abwürgen des Rotors

Mit einem einstellbaren Strombereich von 0,1 A bis 104 A, manuellen oder automatischen Reset-Optionen und einer integrierten Testtaste zur Schaltkreisüberprüfung und Auslösesimulation gewährleistet die LRD-Serie sowohl Sicherheit als auch einfache Wartung. Die Auslöseanzeige bietet einen klaren visuellen Status, während die versiegelte Abdeckung unbefugte Einstellungsänderungen verhindert – ideal für raue oder regulierte Umgebungen. Das LRD-Thermorelais von CDADA ist für den weltweiten Einsatz zertifiziert und mit standardmäßigen DIN-Schienenschützen kompatibel und die intelligente Wahl für komplette Motorstarterbaugruppen.

Wichtige Spezifikationen

Serie: Thermisches Überlastrelais LRD

Marke: CDADA | Hersteller: Shanghai DADA Electric CO.,LTD

Kompatibilität: Paare mit D09–D95-Schützen (LC1-D-Serie)

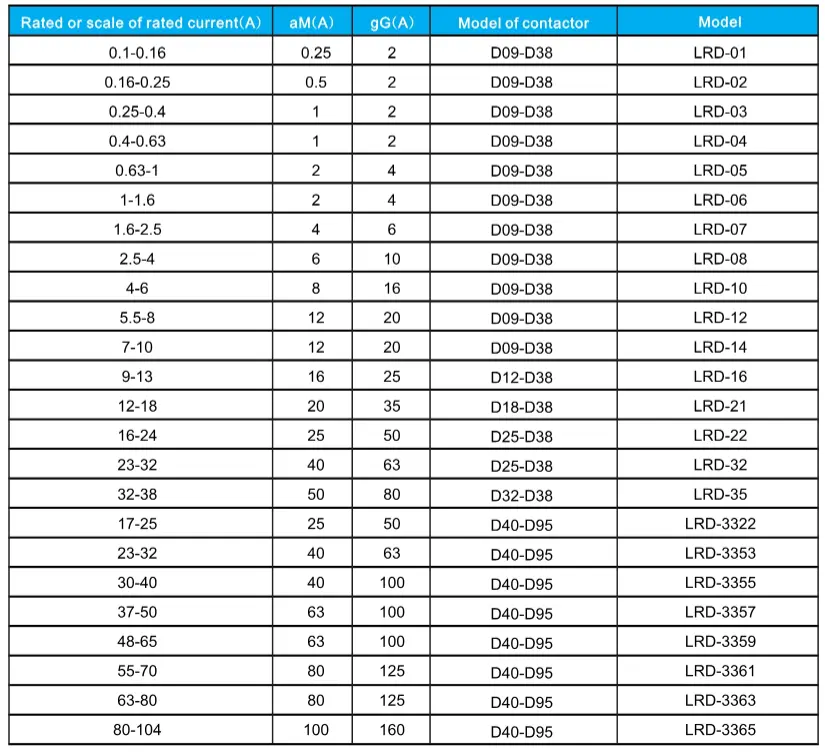

Nennstrombereich: 0,1 A – 104 A (mehrere Modelle verfügbar)

Pole: 3-polig (überwacht alle Phasen auf Unsymmetrie)

Schutzfunktionen:

★ Thermische Überlastung

★ Phasenausfallerkennung

★ Lange Startzeitüberwachung

★ Rotorblockierschutz

Reset-Modus: manuell oder automatisch (Wahlschalter)

Testtaste: Simuliert eine Auslösung – aktiviert sowohl NO- als auch NC-Hilfskontakte

Stopp-Taste: Öffnet nur den Öffnerkontakt (zur Notstopp-Signalisierung)

Auslöseanzeige: Visuelle Flagge zeigt den Auslösezustand an

Einstellsperre: Die Abdeckung kann versiegelt werden, um Manipulationen zu verhindern

Hilfskontakte: Standard 1NO + 1NC (für Alarm-, SPS- oder Verriegelungskreise)

Montage: Direkte Montage auf kompatiblen CDADA-Schützen (Snap-on-Design)

Zertifizierung: Konform mit IEC 60947-4-1 (CE-Dokumentation verfügbar)

Warum sollten Sie sich für das thermische Überlastrelais CDADA LRD entscheiden?

★  Vollständiger Motorschutz

Geht über die grundlegende Überlast hinaus – erkennt Phasenverlust, lange Starts und Blockierungen, die stillschweigend zur Zerstörung von Motoren führen können.

★ Nahtlose Schützintegration

Das Snap-on-Design passt perfekt zu den Schützen CDADA D09–D95 – keine Halterungen oder Adapter erforderlich.

★ Wartungsfreundliche Funktionen

★ TEST-Taste überprüft den Steuerstromkreis ohne Ein- und Ausschalten

★ Eine klare Auslöseanzeige beschleunigt die Fehlerbehebung

★ Die verschließbare Abdeckung erfüllt die Anforderungen des Sicherheitsaudits

★  Flexibler Betrieb

Wählen Sie manuelles Zurücksetzen (für sicherheitskritische Systeme) oder automatisches Zurücksetzen (für unbeaufsichtigte Geräte).

★ Globale Kompatibilität

Der breite Strombereich reicht von kleinen Pumpen bis hin zu großen Industriemotoren – ideal für OEMs, die weltweit exportieren.

★ Kostengünstige Sicherheit

Verhindert Motordurchbrennen, reduziert Ausfallzeiten und vermeidet teure Reparaturen – ROI in wenigen Wochen.

★ Wir holen aktiv Feedback von Kunden und dem Markt ein, führen regelmäßige interne Audits durch, investieren in Mitarbeiterschulungen und neue Technologien und vergleichen uns mit den Best Practices der Branche.

★ Unsere Preise sind wettbewerbsfähig. Wir positionieren uns nicht als die billigsten, sondern als Anbieter mit dem besten Preis-Leistungs-Verhältnis – überlegene Qualität, vollständige Zertifizierung und starken Service-Support im Vergleich zu vielen kleineren Herstellern.

Typische Anwendungen

Motorstarterbaugruppen: Gepaart mit Schützen für Pumpen, Lüfter und Kompressoren

Fördersysteme: Schützt vor Blockaden durch Staus

HVAC-Einheiten: Schützt Kältemaschinen und Gebläse vor Phasenungleichgewichten

Landmaschinen: Bewässerungspumpen in ländlichen Gebieten mit instabilen Netzen

OEM-Bedienfelder: Kompakt, zuverlässig und einfach zu verkabeln

Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen einem thermischen Überlastrelais und einem MPCB?

A1:

● MPCB (z. B. GV2/GV3): Kombiniert Kurzschluss + Überlast + Isolation in einem Gerät.

● Thermorelais (LRD): Bietet nur Überlast- und Phasenausfallschutz – muss für vollständigen Schutz mit einem Schütz und einer Sicherung/MCB verwendet werden.

→ LRD ist präziser bei motorspezifischen Fehlern und bei großen Installationen oft kostengünstiger.

F2: Kann ich LRD mit Nicht-CDADA-Schützen verwenden?

A2: Das LRD ist für die CDADA D-Serie (D09–D95) optimiert. Obwohl die mechanische Passform variieren kann, empfehlen wir die Verwendung von CDADA-Schütz-Relais-Paaren für garantierte Leistung und Garantieunterstützung.

F3: Wie funktioniert der Phasenausfallschutz?

A3: Wenn eine Phase ausfällt, ziehen die verbleibenden zwei Phasen einen höheren Strom, was zu einer ungleichmäßigen Erwärmung der Bimetallstreifen führt. Das LRD erkennt dieses Ungleichgewicht und löst innerhalb von Sekunden aus – wodurch einphasige Schäden verhindert werden.

F4: Welchen Zweck hat die Schaltfläche „Stopp“ im Vergleich zur Schaltfläche „Zurücksetzen“?

A4:

● Stopp-Taste: Öffnet vorübergehend den Öffnerkontakt (z. B. zur Notsignalisierung) – setzt das Relais nicht zurück.

● Reset-Taste: Setzt das Relais nach einer Auslösung wieder in den Bereitschaftszustand zurück (funktioniert nur, wenn der Fehler behoben ist).

F5: Warum sollten Sie sich für CDADA LRD gegenüber anderen Marken entscheiden?

A5: CDADA bietet:

● Echter thermischer Differentialmechanismus (keine elektronische Nachahmung)

● Volle Kompatibilität mit Schützen der D-Serie – Plug-and-Play

● Plombierbare Einstellungen zur Konformität (z. B. ISO, Sicherheitsaudits)

● Test- und Stopp-Tasten für erweiterte Diagnose

● Wettbewerbsfähige Preise bei CE-konformer Qualität
