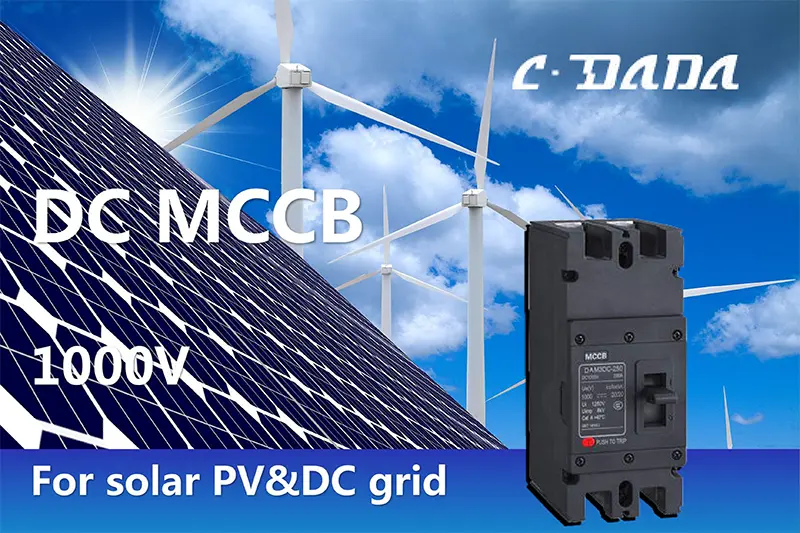

1000-V-DC-Leistungsschalter mit geformtem Gehäuse

Der CDADA DAM3PV-Serie 1000-V-Gleichstrom-Leistungsschalter mit geformtem Gehäuse wurde für die anspruchsvollen Anforderungen moderner Systeme für erneuerbare Energien entwickelt und bietet robusten Überlast- und Kurzschlussschutz in Gleichstromnetzen und Photovoltaikanlagen (PV) bis zu 1500 V Gleichstrom und 800 A. Shanghai DADA Electric CO., LTD., als Hersteller, ist unser leistungsstarker DC-MCCB speziell für Solarparks, Batteriespeicherwerke, Ladeinfrastruktur für Elektrofahrzeuge und industrielle DC-Mikronetze optimiert.

Im Gegensatz zu AC-Leistungsschaltern verfügt die DAM3PV-Serie über ein spezielles Lichtbogenlöschsystem, das hochenergetische Gleichstromlichtbögen sicher unterbricht – entscheidend in Systemen, in denen die Spannung konstant bleibt und Lichtbögen nicht selbst löschen. Mit Nennbetriebsspannungen von 1000 V oder 1500 V DC unterstützt es sowohl private/gewerbliche (1000 V) als auch große Solararchitekturen (1500 V).

Der DAM3PV ist in 2P-, 3P- und 4P-Konfigurationen erhältlich und bietet Rahmenströme von 250 A bis 800 A sowie einstellbare Nennströme (z. B. 100 A–250 A für 250-Rahmen). Es bietet ein ultimatives Ausschaltvermögen von bis zu 40 kA (bei niedrigeren Spannungen) und 20 kA bei 1000 V/1500 V DC und gewährleistet so eine zuverlässige Fehlerbeseitigung auch in großen Arrays. Der Leistungsschalter verfügt über eine integrierte Isolationsfunktion, Schutzart IP20 und unterstützt den manuellen oder elektrischen Betrieb sowie Hilfs-, Spannungsauslöser- und Alarmkontakte für die Fernüberwachung und -steuerung.

Der CDADA DAM3PV ist nach internationalen Standards zertifiziert und für raue Umgebungen (Verschmutzungsgrad 3, –5 °C bis +40 °C) gebaut. Er ist die sichere, skalierbare und zukunftssichere Wahl für den Gleichstromschutz.

Wichtige Spezifikationen

Warum sollten Sie sich für den CDADA 1000 V DC Kompaktleistungsschalter entscheiden?

★ Echte DC-Lichtbogenunterbrechungstechnologie

Eine speziell entwickelte Lichtbogenkammer und ein magnetisches Ausblassystem gewährleisten eine sichere Unterbrechung von Hochspannungs-Gleichstromfehlern – kein modifizierter Wechselstromschutzschalter.

★ Solaroptimiert für 1000-V- und 1500-V-Systeme

Deckt alle wichtigen PV-Strangspannungen ab, vom Dach bis zum Versorgungsbereich, mit klarer Pol-/Spannungsanpassung.

★ Hohes Schaltvermögen bei Systemspannung

20 kA bei 1000 V DC erfüllen die IEC-Anforderungen für große Solaranlagen und gewährleisten eine selektive Koordination mit nachgeschalteten Geräten.

★ Integrierte Isolierung + Zubehör

Fungiert sowohl als Schutzgerät als auch als Wartungsisolator; unterstützt Fernauslösung und Statusrückmeldung über optionale Module.

★ Robust für raue Umgebungen

Der Verschmutzungsgrad 3 und der große Temperaturbereich machen es für Wüsten-, Küsten- oder Dachinstallationen geeignet.

★ Globale Compliance und Support

Entworfen nach IEC-Standards, unterstützt vom technischen Team von Shanghai DADA, mit Dokumentation in englischer Sprache für internationale Projekte.

Typische Anwendungen

Solarparks im Versorgungsmaßstab: Gleichstromseitiger Schutz am Eingang des Kombinierers oder Wechselrichters

Kommerzielle Dach-PV: 1000-V-String-Aggregation und Fehlerisolierung

Batterie-Energiespeichersysteme (BESS): DC-Bus-Schutz

Schnellladestationen für Elektrofahrzeuge: Hochleistungs-Gleichstromverteilung

Gleichstromnetze für Bahn und Telekommunikation: Zuverlässiger Schutz der Notstromkreise

Warum CDADA wählen?

★ Wir verfügen über eine spezielle „Solar DC“-Produktlinie, einschließlich DC-Leistungsschaltern, Sicherungen, SPDs und Combinern, die für die besonderen Anforderungen von Photovoltaiksystemen entwickelt wurden.

★ OEM- (Ihre Marke auf unseren Produkten) und ODM-Services (kundenspezifisches Design) sind unsere Stärken. Wir unterstützen Private Labeling und kundenspezifische Verpackungen.

★ Unsere Hauptvorteile sind:

1) Vollständige internationale Zertifizierungen,

2) Starke OEM/ODM-Fähigkeit,

3) Hohes Preis-Leistungs-Verhältnis,

4) Zuverlässige Großproduktionskapazität,

5) Umfangreiche Exporterfahrung.

Häufig gestellte Fragen

F1: Kann ich einen AC-MCCB für 1000-V-DC-Solarsysteme verwenden?

A1: Auf keinen Fall. AC-Leistungsschalter können DC-Lichtbögen aufgrund des fehlenden Nulldurchgangs nicht zuverlässig unterbrechen. Dadurch besteht die Gefahr eines katastrophalen Ausfalls, eines Brandes oder einer Beschädigung der Ausrüstung. Verwenden Sie immer einen DC-zertifizierten MCCB wie CDADA DAM3PV.

F2: Was ist der Unterschied zwischen DAM3PV-250 und DAM3PV-400HU?

A2: Das Suffix „HU“ steht für höhere Leistung – einschließlich verbesserter Lichtbogenkontrolle, größerer Anschlüsse und Kompatibilität mit Lichtbogenunterdrückungsabdeckungen. HU-Modelle werden für kritische Solaranwendungen empfohlen.

F3: Benötige ich eine Lichtbogenabdeckung?

A3: Sehr empfehlenswert in geschlossenen Schränken. Die „Null-Lichtbogen-Abdeckung“ enthält bei Unterbrechungen Plasma, was die Sicherheit des Bedieners verbessert und interne Schäden reduziert – besonders wichtig bei 1000 V+.

F4: Kann es als manueller Trennschalter verwendet werden?

A4: Ja. Alle DAM3PV-Modelle verfügen über Isolationseigenschaften, d. h. sie bieten eine sichtbare Kontakttrennung und erfüllen die Sicherheitsstandards für die Wartungsisolation.

F5: Warum sollten Sie sich für CDADA gegenüber ABB, Schneider oder Eaton für DC-MCCBs entscheiden?

A5: CDADA bietet:

● Kostengünstiger 1000-V-/1500-V-DC-Schutz ohne Kompromisse bei der Sicherheit

● Vollständiges Zubehör-Ökosystem (Shunt, Alarm, Fernbedienung)

● Schnellere Lieferung und lokaler Support in Asien, Afrika und Lateinamerika

● Nachgewiesene Feldzuverlässigkeit bei mehr als 10 GW installierten Solarprojekten weltweit
