DIN-Schienen-Umschalter 125A

Kaufen Sie CDADA DIN-Schienen-Umschalter 125 A, als Hersteller in China mit mehr als 40 Jahren Erfahrung. Unser Produkt ist IEC60947-3-zertifiziert, 3 Positionen (I-O-II), für die Übertragung von zwei Stromquellen bis zu 400 V. Manuell, DIN-montiert, ideal für Generator-Backup und Industrieschalttafeln.

Anfrage absenden

Produktbeschreibung

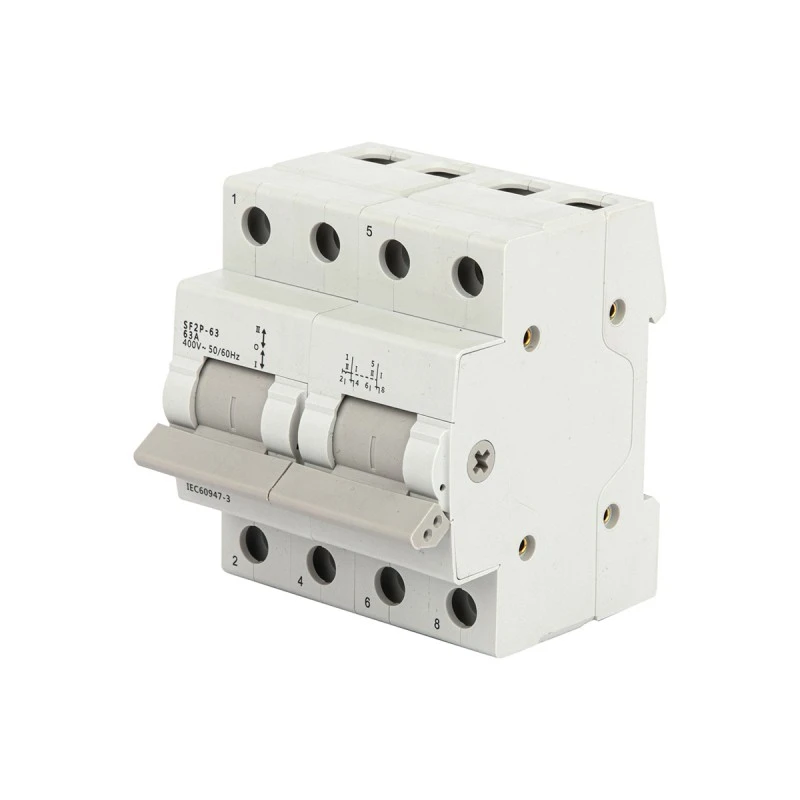

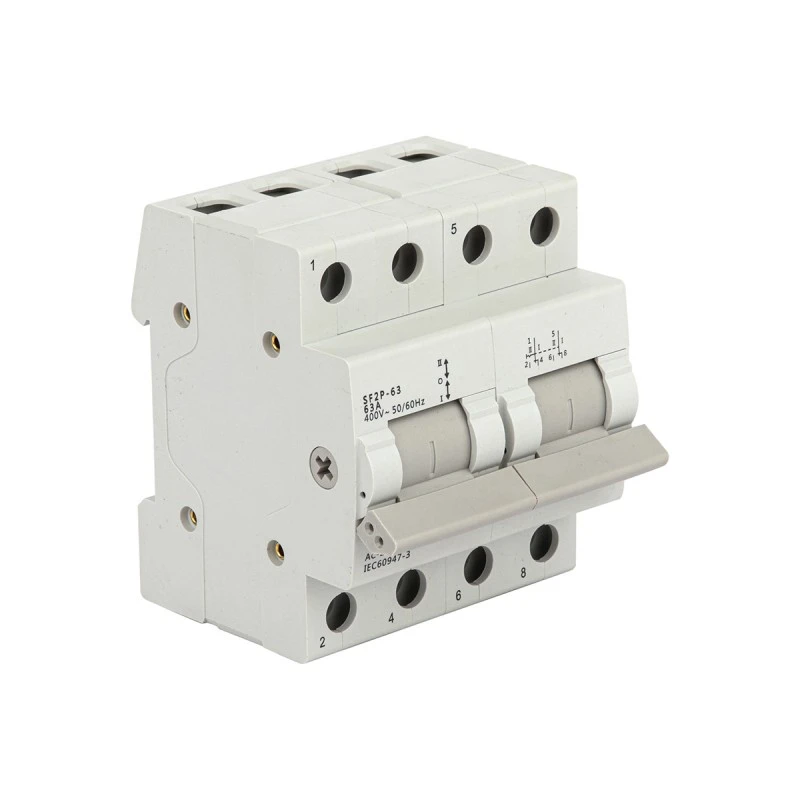

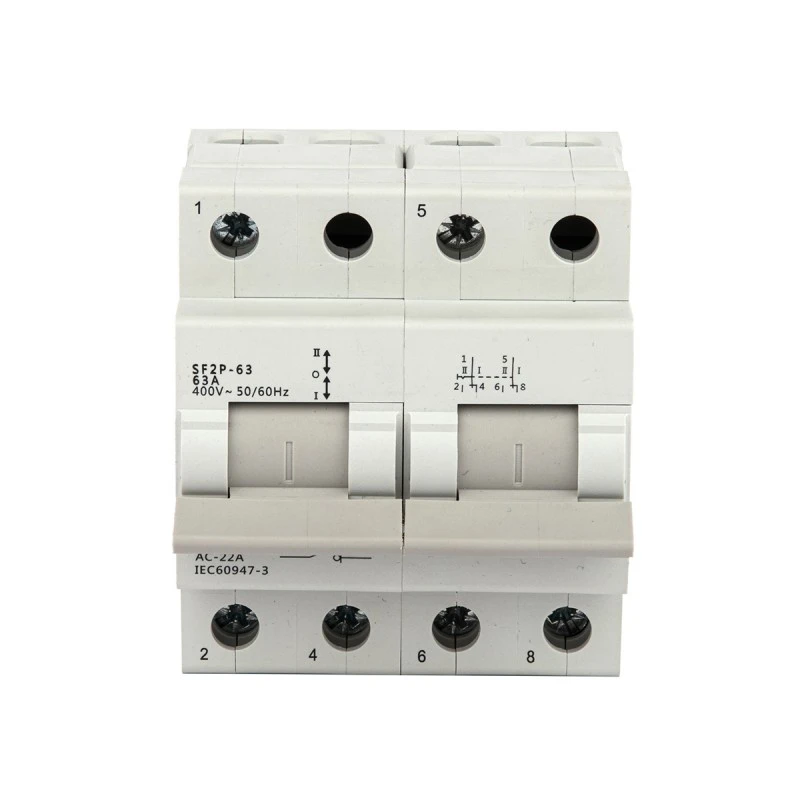

Der DIN-Schienen-Umschalter 125A der SF-Serie von CDADA ist eine robuste, manuell betätigte Schaltlösung, die von Shanghai DADA Electric CO.,LTD für die zuverlässige Umwandlung zweier Stromquellen oder Lasten in kommerziellen, industriellen und Infrastrukturanwendungen entwickelt wurde. Dieser Schalter entspricht IEC 60947-3 und EN 60947-3, unterstützt AC-50/60-Hz-Systeme bis zu 400 V und verarbeitet Dauerströme bis zu 125 A unter der AC-22A-Nutzungskategorie (gemischte ohmsche und induktive Lasten).

Ausgestattet mit einem übersichtlichen manuellen Griff mit drei Positionen (I – AUS – II) ermöglicht es ein sicheres Umschalten zwischen Hauptnetz und Notstromgenerator, Doppeltransformatoren oder redundanten Schaltkreisen, während die mittlere AUS-Position eine vollständige Isolierung gewährleistet – entscheidend für Wartung und Sicherheit. Entwickelt für die Standard-TH35-DIN-Schienenmontage, lässt es sich neben MCBs, Schützen und Überspannungsschutzgeräten nahtlos in moderne Verteilertafeln integrieren.

Mit Kontakten mit hoher Leitfähigkeit, einem federunterstützten Schnell-Schließ-/Break-Mechanismus und präzisionsgeschmierten Innenkomponenten liefert das 125-A-Modell 8.500 mechanische Betätigungen und 1.500 elektrische Zyklen unter Nennbedingungen. Hinweis: Es verfügt nicht über eine Lichtbogenlöschkammer und muss daher zum Schutz vor Kurzschlüssen mit vorgeschalteten Sicherungen oder Leistungsschaltern verwendet werden.

Wichtige Spezifikationen (125A-Modell)

Modell:	DIN-Schienen-Umschalter der SF-Serie – 125 A
Marke:	CDADA \| Hersteller: Shanghai DADA Electric CO., LTD
Polen:	Erhältlich in 1P, 2P, 3P, 4P (bei Bedarf angeben)
Nennstrom:	125 A (Reduzierung auf 100 A, wenn die Umgebungstemperatur >40 °C beträgt)
Nennspannung:	230V / 400V AC, 50/60Hz
Isolationsspannung (Ui):	500V
Nutzungskategorie:	AC-22A
Kurzzeitstromfestigkeit (Icw):	12 × 125 A = 1.500 A für 1 Sekunde
Herstellungskapazität:	20 × 125 A = 2, 500 A bei t=0,1 s
Mechanische Lebensdauer:	8.500 Operationen
Elektrische Lebensdauer:	1.500 Betätigungen (unter Last)
Verschmutzungsgrad:	II
Montage:	TH35 DIN-Schiene, nur vertikale Installation
Betrieb:	Manueller 3-Positionen-Griff (I – O – II)
Terminals:	Kabel oder Sammelschiene, max. 50 mm² Kupferdraht
Anzugsdrehmoment:	3,5 N·m
Sicherheitskonformität:	IEC 60947-3, EN 60947-3
Lichtbogenunterbrechung:	❌ Keine Lichtbogenkammer → nicht für Fehlerstromunterbrechung

Warum sollten Sie sich für den CDADA DIN-Schienen-Umschalter 125A entscheiden?

★ Hochstromzuverlässigkeit

Entwickelt für den Dauerbetrieb mit 125 A – ideal für große Pumpen, HVAC-Einheiten oder Backup-Systeme für Rechenzentren.

★ Echte Isolation mit AUS-Position

Die mittlere „O“-Position trennt beide Quellen und eliminiert so das Risiko einer Rückspeisung oder einer versehentlichen Einspeisung.

★ DIN-Schienen-fähig für moderne Panels

Spart Platz und vereinfacht den Einbau in Kompakt- oder Modulverteiler.

★ Konstruktion in Industriequalität

Federbelastete Kontakte, geschmierte Spindel und eine Anschlusskapazität von 50 mm² sorgen für Langzeitstabilität.

★ Einhaltung globaler Standards

Zertifiziert nach IEC 60947-3 – weltweit anerkannt für den gewerblichen und leichtindustriellen Einsatz.

★ Anleitung zur sicheren Bedienung

Inklusive erweiterter Griffempfehlung für 125-A-Modelle – sorgt für kontrolliertes Schalten über den gesamten Hub.
