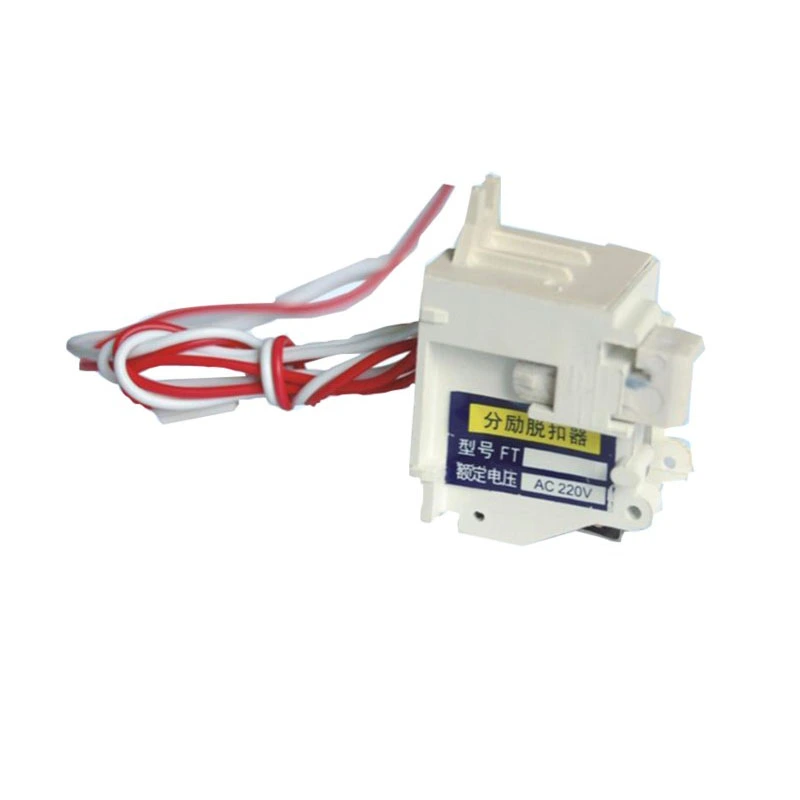

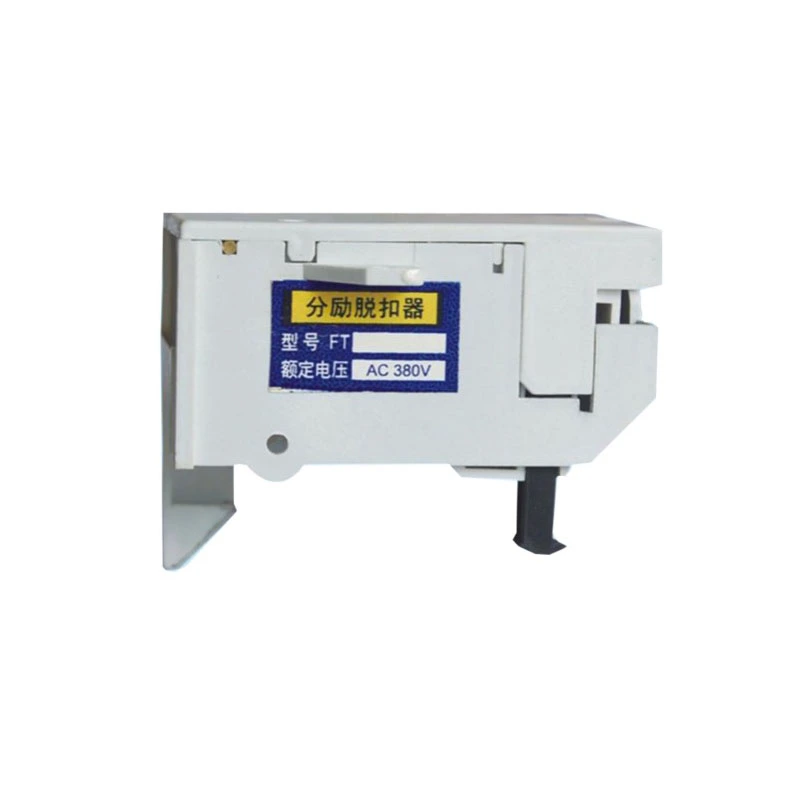

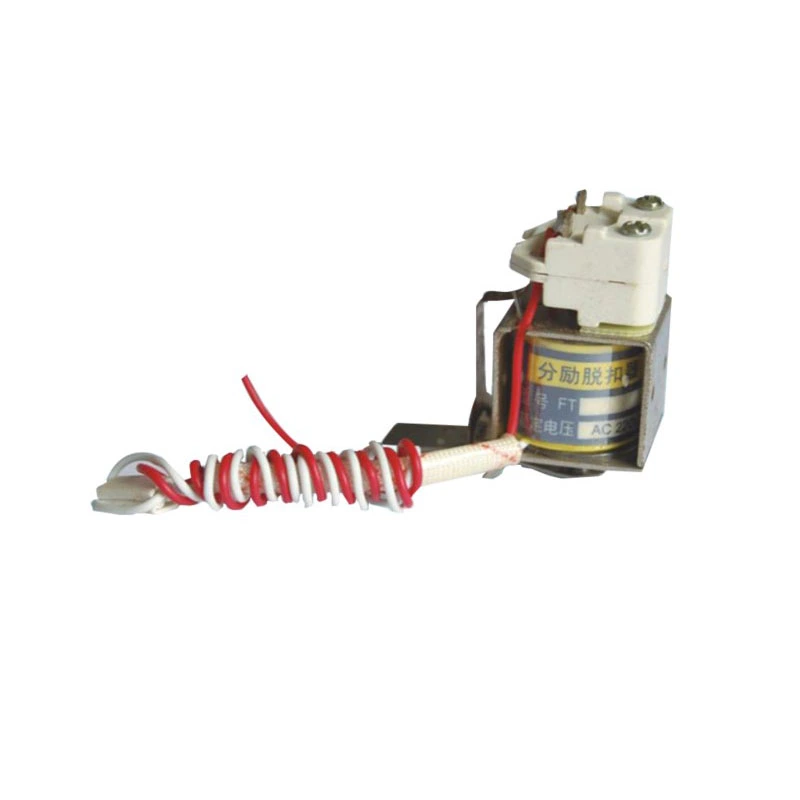

MCCB-Shunt-Auslöser

Shanghai DADA Electric CO., LTD. ist ein zuverlässiger Hersteller in China und verfügt über eine eigene Marke, CDADA. Wir wissen, wie wichtig zuverlässige und effiziente elektrische Komponenten sind, die ferngesteuert werden können, um Sicherheit und Systemintegrität zu gewährleisten. Aus diesem Grund haben wir den CDADA MCCB Shunt Release entwickelt, der speziell auf diese Anforderungen zugeschnitten ist.

Ganz gleich, ob Sie als Ingenieur die Sicherheitsfunktionen Ihres Systems verbessern möchten oder als Einkaufsmanager auf der Suche nach hochwertigen Komponenten sind: Unser Arbeitsstromauslöser bietet die Zuverlässigkeit und Benutzerfreundlichkeit, die Sie benötigen.

Produkt-Highlights

★ Zweck: Fernbedienung von MCCBs (Molded Case Circuit Breakers) zur sofortigen Abschaltung.

★ Spannungsbereich: Kompatibel mit AC 50 Hz, 220 V/380 V und DC 110 V/220 V.

★ Vorverkabelter Komfort: Wird mit werkseitig vorbereiteter interner Verkabelung geliefert, sodass dem Benutzer nur externe Anschlüsse verbleiben.

★ Einfache Installation: Schließen Sie Ihre Steuersignale an die dafür vorgesehenen Anschlüsse an – keine komplexe Einrichtung erforderlich.

★ Zuverlässige Leistung: Entwickelt für sofortigen Einsatz und gewährleistet schnelle Reaktionszeiten in kritischen Situationen.

★ Unsere Empfehlung: Um eine optimale Leistung zu erzielen, passen Sie die Nennspannung des Arbeitsstromauslösers immer an die Steuerstromversorgungsspezifikationen Ihres MCCB an.

Technische Spezifikationen

Installations- und Nutzungshandbuch

Um das Beste aus Ihrem CDADA MCCB Shunt Release herauszuholen, befolgen Sie diese Schritte:

★ Überprüfen Sie die Kompatibilität: Stellen Sie sicher, dass die Nennspannung des Arbeitsstromauslösers mit der Steuerversorgung Ihres MCCB übereinstimmt.

★ Steuersignal anschließen: Verwenden Sie den mitgelieferten Taster (SB2) oder Ihr eigenes Steuergerät zum Anschluss an die Klemmen P3 und P4.

★ Überprüfen Sie die Verkabelungspläne: Sehen Sie sich das beigefügte Diagramm an, in dem nur die unterbrochenen Leitungen vom Benutzer angeschlossen werden müssen – alle anderen Verkabelungen sind werkseitig vorbereitet.

★ Testbetrieb: Testen Sie den Arbeitsstromauslöser vor der vollständigen Auslösung unter kontrollierten Bedingungen, um die ordnungsgemäße Funktion zu bestätigen.

★ Wartungstipp: Überprüfen Sie die Kabelverbindungen regelmäßig auf Anzeichen von Abnutzung oder Beschädigung. Halten Sie den Bereich um den Arbeitsstromauslöser sauber und staubfrei, um einen zuverlässigen Betrieb zu gewährleisten.

Übersicht über den Schaltplan

Der Verdrahtungsplan für den CDADA MCCB Shunt Release ist unkompliziert:

● SB2: Öffnungstaster (vom Benutzer bereitgestellt).

● P3, P4: Klemmennummern zum Anschluss Ihres Steuersignals.

● Us: Steuerstromversorgung.

● QF: Hilfskontakt.

Lediglich die gestrichelten Linien im Diagramm erfordern einen Benutzeranschluss – alle anderen erforderlichen Kabel sind ab Werk vormontiert, was die Installation schneller und einfacher macht.

Installationshinweis: Überprüfen Sie Ihre Verkabelung immer noch einmal, bevor Sie Strom anlegen, um mögliche Gefahren zu vermeiden.

Häufig gestellte Fragen

F1: Was bedeutet „Shunt Release“?

A1: Ein Arbeitsstromauslöser ist ein Zubehörteil, mit dem ein Leistungsschalter im Notfall oder bei besonderen Betriebsanforderungen aus der Ferne geöffnet werden kann. Es bietet eine Möglichkeit, die Stromversorgung schnell zu trennen, ohne dass physischer Zugriff auf den Leistungsschalter selbst erforderlich ist.

F2: Kann ich diesen Arbeitsstromauslöser mit jedem MCCB verwenden?

A2: Nein, es muss mit dem MCCB-Modell und seiner Steuerspannung kompatibel sein. Unsere Arbeitsstromauslöser sind so konzipiert, dass sie nahtlos mit CDADA-MCCBs zusammenarbeiten, können aber auch mit anderen Marken kompatibel sein – wenn Sie sich nicht sicher sind, wenden Sie sich an unser technisches Support-Team.

F3: Ist der Arbeitsstromauslöser sowohl für AC- als auch für DC-Anwendungen geeignet?

A3: Ja, unser Arbeitsstromauslöser unterstützt sowohl AC- (220 V, 380 V) als auch DC-Anwendungen (110 V, 220 V) und bietet so Flexibilität in verschiedenen Umgebungen.

F4: Warum sollten Sie den CDADA-Shunt-Auslöser anderen vorziehen?

A4: Bei CDADA priorisieren wir:

● Qualitätssicherung: Strenge Tests stellen sicher, dass jedes Gerät hohen Standards entspricht.

● Einfache Installation: Vorverkabelte Einheiten sparen Zeit und reduzieren Fehler.

● Kundensupport: Direkte Unterstützung durch unser erfahrenes Team.

● Kosteneffizienz: Wettbewerbsfähige Preise ohne Kompromisse bei der Qualität.

Schlussbemerkung von CDADA

Die Wahl des richtigen Arbeitsstromauslösers kann die Sicherheit und Funktionalität Ihrer elektrischen Anlagen erheblich verbessern. Mit CDADA erhalten Sie nicht nur eine Komponente, sondern einen Partner, der sich bis ins kleinste Detail für Exzellenz einsetzt. Wir helfen Ihnen dabei, mit unseren zuverlässigen und benutzerfreundlichen Lösungen beruhigt zu sein.
