Elektromagnetischer Fehlerstromschutzschalter

Für geschäftskritische Sicherheit, bei der die Zuverlässigkeit nicht von externer Stromversorgung abhängen kann, wählen Sie den elektromagnetischen Fehlerstromschutzschalter (RCCB) von CDADA. Dieser rein elektromagnetische FI-Schutzschalter wurde von Shanghai DADA Electric CO., LTD nach IEC 61008-1-Standards entwickelt und funktioniert ohne elektronische Schaltkreise oder Hilfsspannung – wodurch er immun gegen Stromschwankungen, Überspannungen oder Neutralleiterverlust ist.

Es ist in den Konfigurationen 2P (1+N) und 4P (3+N) mit Nennströmen von 16 A bis 100 A und Empfindlichkeiten von 10 mA, 30 mA oder 100 mA erhältlich und bietet ausfallsicheren Erdschlussschutz in Umgebungen mit Verschmutzung, hoher Luftfeuchtigkeit oder instabilen Netzen.

Mit einer bedingten Kurzschlussfestigkeit von 6 kA, einem flammhemmenden importierten Gehäuse und einer Kontaktpositionsanzeige wird der elektromagnetische RCCB von CDADA in Industriestandorten, ländlicher Infrastruktur und Exportschalttafeln eingesetzt, wo absolute mechanische Zuverlässigkeit am wichtigsten ist.

Wichtige Spezifikationen

Typ: Elektromagnetischer FI-Schutzschalter (keine Elektronik, keine Hilfsenergie erforderlich)

Norm: IEC 61008-1

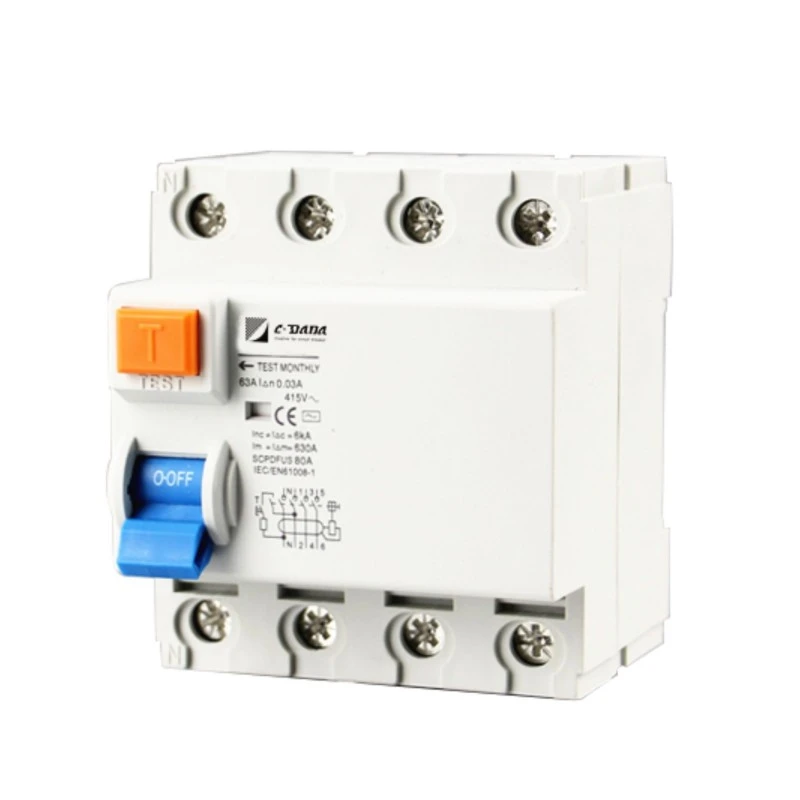

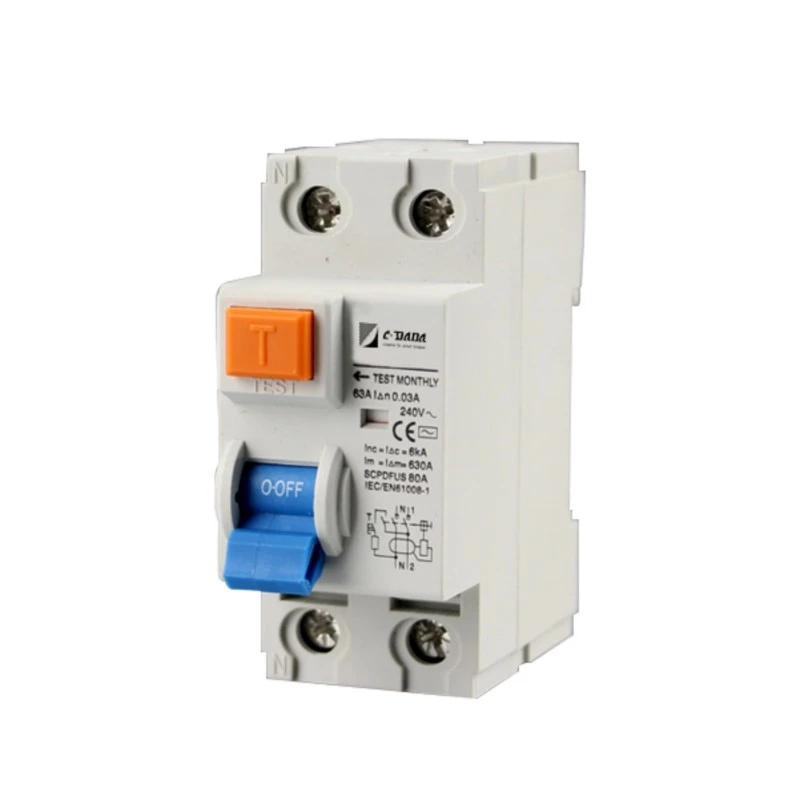

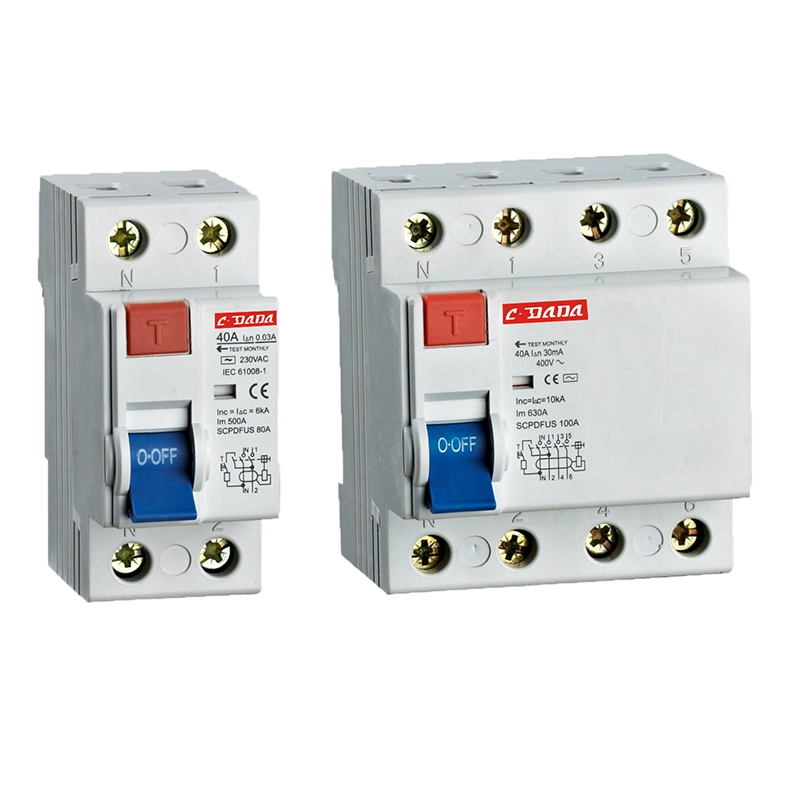

Pole: 2P (1+N) oder 4P (3+N)

Nennstrom (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nennspannung:

2P: 240 V Wechselstrom

4P: 240/415 V Wechselstrom

Empfindlichkeit (I△n): 10 mA, 30 mA, 100 mA

Nichtauslösestrom: 0,5 × I△n

Auslösezeit bei I△n: ≤ 0,1 Sekunde

Schalt- und Schaltvermögen (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Bedingter Kurzschlussstrom (Inc): 6 kA

Stoßspannungsfestigkeit (Uimp): 6000 V

Schutzart: IP20

Montage: 35 mm DIN-Schiene, 45 mm Breite

Anschlüsse: Stifttyp, unterstützt Kabel bis zu 35 mm²

Gehäuse: Flammhemmender, hitzebeständiger, schlagfester importierter Kunststoff

Betriebstemperatur: Geeignet für verschmutzte/raue Umgebungen

Visuelle Anzeige: Schützzustandsanzeige (zeigt den EIN/AUS-Zustand an)

Auslösemechanismus: Rein elektromagnetische Auslösung – funktioniert auch ohne Netzspannung

Warum sollten Sie sich für den elektromagnetischen RCCB von CDADA entscheiden?

★ Keine Abhängigkeit von der Versorgungsspannung

Im Gegensatz zu elektronischen FI-Schutzschaltern benötigt der elektromagnetische Fehlerstromschutzschalter keine Hilfsenergie – er löst zuverlässig aus, selbst wenn der Neutralleiter unterbrochen ist, die Spannung zusammenbricht oder es zu Stromausfällen kommt.

★ Unübertroffene Zuverlässigkeit unter rauen Bedingungen

Das spezielle Terminaldesign und hochwertige Materialien sorgen für eine stabile Leistung in staubigen, feuchten oder korrosiven Umgebungen – ideal für Bauernhöfe, Tunnel und Außenschränke.

★ Von Natur aus ausfallsicheres Design

Keine Halbleiter = keine Alterung, keine Softwarefehler, keine EMI-Empfindlichkeit. Nur mechanisch-magnetische Physik – seit Jahrzehnten bewährt.

★ Einhaltung globaler Standards

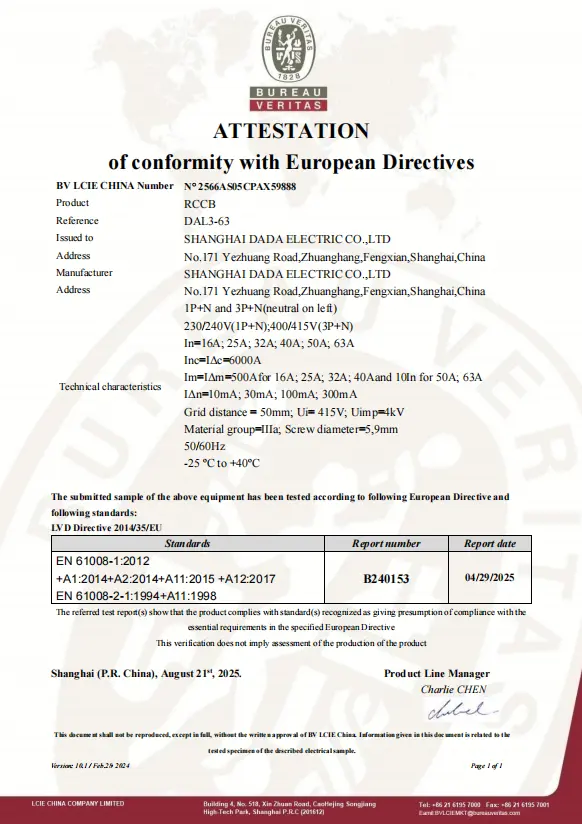

Vollständig konform mit IEC 61008-1, geeignet für internationale Projekte, die robusten, wartungsfreien Schutz erfordern.

★ Klares operatives Feedback

Die integrierte Kontaktpositionsanzeige ermöglicht eine sofortige visuelle Bestätigung – entscheidend für Sicherheitsaudits und Wartung.

★ Unter Wahrung der Vertraulichkeit unserer Kunden bedienen wir weltweit zahlreiche Vertriebshändler und OEM-Partner, die Großprojekte und lokale Märkte beliefern.

★ Unsere Vertriebs- und Technikteams sind bestrebt, alle technischen Anfragen innerhalb von 24 Arbeitsstunden zu beantworten.

Typische Anwendungen

Ländliche Elektrifizierung: Gebiete mit instabilen oder schwachen Netzen

Industrieanlagen: Umgebungen mit hoher EMI (Schweißgeräte, Motoren)

Tunnel und Minen: Feuchte, verschmutzte Bedingungen

Backup-Systeme: Wo neutrale Integrität nicht garantiert werden kann

Export-Panels: Für Märkte, die reine elektromagnetische Zuverlässigkeit erfordern (z. B. Teile Afrikas, des Nahen Ostens und Südostasiens)

Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen RCDs vom Typ A und Typ AC? A1:

● Typ AC: Erkennt nur glatte sinusförmige AC-Leckströme (z. B. aufgrund von Heizungsfehlern).

● Typ A: Erkennt Wechselstrom- und pulsierende Gleichstromlecks (z. B. von Telefonladegeräten, LED-Treibern, Waschmaschinen). → Typ A ist in modernen Anlagen mit elektronischen Lasten erforderlich. CDADA bietet beide Arten an – bestätigen Sie Ihre Anwendungsanforderungen.

F2: Was ist der Unterschied zwischen elektronischen und elektromagnetischen FI-Schutzschaltern?

Besonderheit	Elektronischer FI-Schutzschalter	Elektromagnetischer FI-Schutzschalter
Strom erforderlich	Ja (benötigt Netzspannung)	Nein – funktioniert bei 0V
Neutrale Abhängigkeit	Schlägt fehl, wenn der Neutralleiter kaputt geht	Funktioniert immer noch ohne Neutralleiter
EMI-Empfindlichkeit	Kann in der Nähe von Motoren/VFDs fälschlicherweise auslösen	Immun gegen EMI
Kosten	Untere	Etwas höher
Anwendungsfall	Stabile städtische Netze	Raue, ländliche oder kritische Systeme

F3: Unterstützt dieser elektromagnetische FI-Schutzschalter einen 30-mA-Personenschutz?

A3: Ja – es ist in 10 mA, 30 mA und 100 mA erhältlich. Die 30-mA-Version erfüllt die IEC-Anforderungen für lebensrettenden Stoßschutz.

F4: Kann es in TT-Erdungssystemen verwendet werden?

A4: Auf jeden Fall. Tatsächlich werden elektromagnetische FI-Schutzschalter in TT-Systemen bevorzugt, da sie nicht auf eine stabile neutrale Referenz angewiesen sind – die in TT-Aufbauten möglicherweise fehlt oder eine hohe Impedanz aufweist.

F5: Warum sollten Sie sich für CDADA als elektromagnetischen Fehlerstromschutzschalter entscheiden?

A5: CDADA liefert:

● Echtes elektromagnetisches Design gemäß IEC 61008-1

● Keine versteckte Elektronik – rein magnetischer Betrieb

● Hochwertiges flammhemmendes Gehäuse für Sicherheit

● Bewährte Zuverlässigkeit in verschmutzten Umgebungen

● OEM-Unterstützung: Staffelpreise, Zertifizierungsdokumente, schnelle Bemusterung
